金属-表面处理工艺

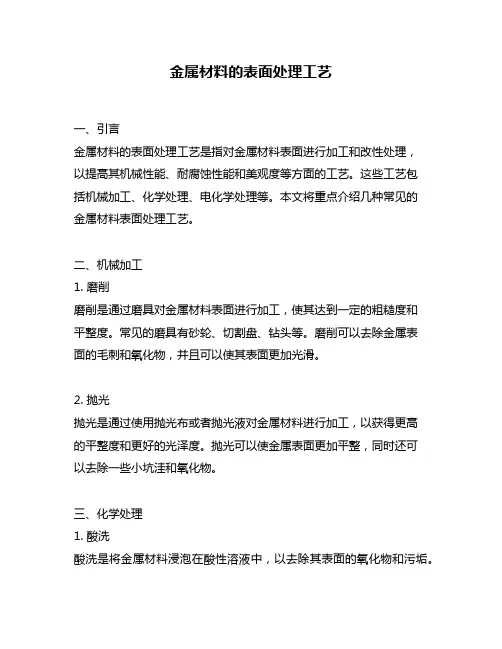

金属材料的表面处理工艺
金属材料的表面处理工艺一、引言金属材料的表面处理工艺是指对金属材料表面进行加工和改性处理，以提高其机械性能、耐腐蚀性能和美观度等方面的工艺。
这些工艺包括机械加工、化学处理、电化学处理等。
本文将重点介绍几种常见的金属材料表面处理工艺。
二、机械加工1. 磨削磨削是通过磨具对金属材料表面进行加工，使其达到一定的粗糙度和平整度。
常见的磨具有砂轮、切割盘、钻头等。
磨削可以去除金属表面的毛刺和氧化物，并且可以使其表面更加光滑。
2. 抛光抛光是通过使用抛光布或者抛光液对金属材料进行加工，以获得更高的平整度和更好的光泽度。
抛光可以使金属表面更加平整，同时还可以去除一些小坑洼和氧化物。
三、化学处理1. 酸洗酸洗是将金属材料浸泡在酸性溶液中，以去除其表面的氧化物和污垢。
酸洗可以使金属表面更加干净，并且可以提高其耐腐蚀性能。
2. 镀锌镀锌是将金属材料浸泡在含有锌离子的溶液中，以在其表面形成一层锌层。
锌层可以防止金属材料被氧化和腐蚀，同时还可以提高其美观度。
四、电化学处理1. 电镀电镀是将金属材料浸泡在含有金属离子的溶液中，然后通过电流作用将金属离子还原成金属元素，并沉积在金属材料表面上。
电镀可以提高金属材料的耐腐蚀性能，并且可以使其更加美观。
2. 电解抛光电解抛光是通过在弱碱性溶液中进行电解，使得阳极上的氧化物被还原为氧气并释放出来，同时也会去除一些小坑洼和毛刺。
这种方法适用于不同种类的金属表面处理。
五、总结以上介绍了几种常见的金属材料表面处理工艺，每种工艺都有其特点和优缺点。
在实际应用中，需要根据具体情况选择最适合的表面处理方法，以提高金属材料的性能和美观度。
金属表面处理工艺
金属表面处理工艺
金属表面处理工艺是指对金属制品表面进行加工，以改善
其物理和化学性能，提高其耐腐蚀性、耐磨性和装饰效果
的一系列工艺。
常见的金属表面处理工艺包括：
1. 镀层：通过将金属制品浸入含有金属离子的溶液中，利
用电化学反应在金属表面形成一层金属镀层，常见的镀层
包括镀铬、镀锌、镀镍等。
2. 喷涂：将涂料喷涂到金属表面，形成一层保护和美化的
涂层，常见的喷涂工艺包括喷漆、喷粉等。
3. 酸洗：将金属制品浸泡在酸性溶液中，去除表面氧化物、氧化膜、锈等杂质，常用的酸洗剂包括硫酸、盐酸等。
4. 磷化：通过将金属制品浸泡在含有磷酸盐溶液中，形成
一层致密的磷化层，提高金属的耐腐蚀性和粘接性。
5. 研磨和抛光：通过机械或化学手段，将金属表面的粗糙
度降低，使之光滑平整，提高金属制品的观感和装饰效果。
除了以上常见的金属表面处理工艺，还有很多其他工艺，
如阳极氧化、喷砂、电镀、电泳涂装等，每种工艺都有其
适用的金属类型和特定的应用领域。
金属表面处理工艺
1、金属喷涂技术
将金属粉末加热至熔化或半熔化状态，用高压气流使其雾 化并喷射于工件表面形成涂层的工艺称为热喷涂。
利用热喷涂技术可改善材料 的耐磨性、耐蚀性、耐热性 及绝缘性等。
广泛用于包括航空航天、原 子能、电子等尖端技术在内 的几乎所有领域。
离子氮化炉
⑷氮化的特点及应用 氮化件表面硬度高（69~72HRC），耐磨性高。 疲劳强度高。由于表面存在压应力。
氮 化 层 组 织
38CrMoAl氮化层硬度
⑶工件变形小。原因是氮化温度低，氮化后不需进行热处理。 ⑷ 耐蚀性好。因为表层形成的氮化物化学稳定性高。 氮化的缺点：工艺复杂，成本高，氮化层薄。 用于耐磨性、精度要求高的零件及耐热、耐磨及耐蚀件。如
或有机液体(煤油、甲醇等)。 优点: 质量好, 效率高； 缺点: 渗层成分与深度不易控
制
气体渗碳 法示意图
⑵ 固体渗碳法 将工件埋入渗剂中，装箱密封后在高温下加热渗碳。 渗剂为木炭。 优点：操作简单； 缺点：渗速慢，劳动条件差。
⑶ 真空渗碳法 将工件放入真空渗碳炉中，抽真空后
通入渗碳气体加热渗碳。
火焰加热表面淬火
激光表面热处理
火焰加热表面淬火示意图
一、表面热处理
2、化学表面热处理
化学热处理是将工件置于特定介质中加热保温，使 介质中活性原子 渗入工件表层从 而改变工件表层 化学成分和组织, 进而改变其性能 的热处理工艺。
与表面淬火相比，化学热处理不仅改变钢的表层组织，还改 变其化学成分。
CVD设备
由于化学气相沉积膜 层具有良好的耐磨性、
经CVD处理
耐蚀性、耐热性及电 的活塞环 学、光学等特殊性能， 已被广泛用于机械制 造、航空航天、交通 运输、煤化工等工业 领域。

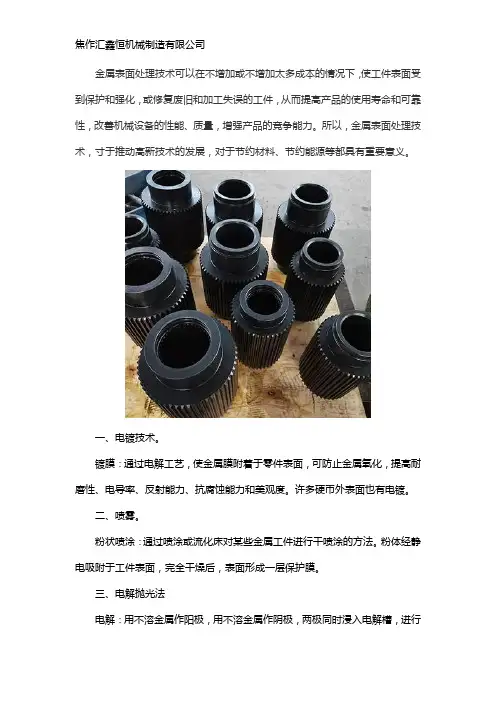

常见金属表面处理工艺
金属表面处理技术可以在不增加或不增加太多成本的情况下，使工件表面受到保护和强化，或修复废旧和加工失误的工件，从而提高产品的使用寿命和可靠性，改善机械设备的性能、质量，增强产品的竞争能力。
所以，金属表面处理技术，寸于推动高新技术的发展，对于节约材料、节约能源等都具有重要意义。
一、电镀技术。
镀膜：通过电解工艺，使金属膜附着于零件表面，可防止金属氧化，提高耐磨性、电导率、反射能力、抗腐蚀能力和美观度。
许多硬币外表面也有电镀。
二、喷雾。
粉状喷涂：通过喷涂或流化床对某些金属工件进行干喷涂的方法。
粉体经静电吸附于工件表面，完全干燥后，表面形成一层保护膜。
三、电解抛光法
电解：用不溶金属作阳极，用不溶金属作阴极，两极同时浸入电解槽，进行
直流电离反应，产生选择性阳极溶解，从而达到消除工件表面细毛刺，提高亮度的效果。
四、电泳
电泳：带电粒子在电场的作用下向电极方向运动，这种现象叫做电泳。
五、QPQ处理
QPQ处理是指将黑色金属零件放入两种性质不同的盐浴中，通过多种元素渗入金属表面形成复合渗层，从而达到使零件表面改性的目的。
它没有经过淬火，但达到了表面淬火的效果，因此国外称之为QPQ。
国内称之为“氮碳氧复合处理技术”。
以上就是本文给大家介绍的表面处理工艺，有这项技术需求的用户可联系焦作汇鑫恒机械制造有限公司进行详细的了解。

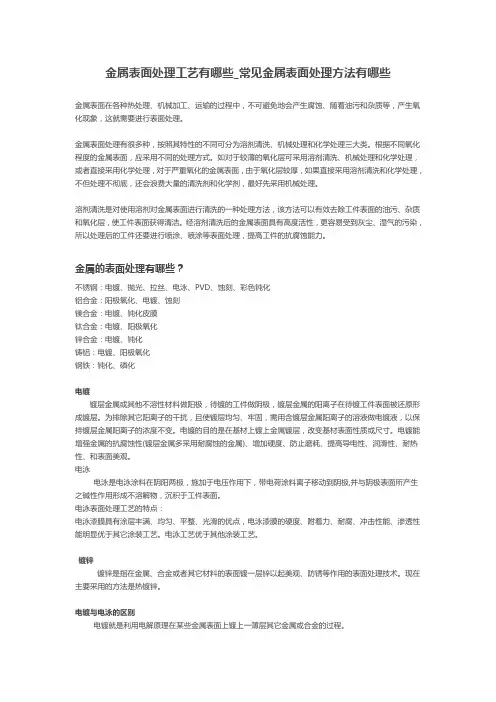

金属表面处理工艺有哪些,常见金属表面处理方法
金属表面处理工艺有哪些_常见金属表面处理方法有哪些金属表面在各种热处理、机械加工、运输的过程中，不可避免地会产生腐蚀、随着油污和杂质等，产生氧化现象，这就需要进行表面处理。
金属表面处理有很多种，按照其特性的不同可分为溶剂清洗、机械处理和化学处理三大类。
根据不同氧化程度的金属表面，应采用不同的处理方式。
如对于较薄的氧化层可采用溶剂清洗、机械处理和化学处理，或者直接采用化学处理，对于严重氧化的金属表面，由于氧化层较厚，如果直接采用溶剂清洗和化学处理，不但处理不彻底，还会浪费大量的清洗剂和化学剂，最好先采用机械处理。
溶剂清洗是对使用溶剂对金属表面进行清洗的一种处理方法，该方法可以有效去除工件表面的油污、杂质和氧化层，使工件表面获得清洁。
经溶剂清洗后的金属表面具有高度活性，更容易受到灰尘、湿气的污染，所以处理后的工件还要进行喷涂、喷涂等表面处理，提高工件的抗腐蚀能力。
金属的表面处理有哪些？不锈钢：电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化铝合金：阳极氧化、电镀、蚀刻镁合金：电镀、钝化皮膜钛合金：电镀、阳极氧化锌合金：电镀、钝化铸铝：电镀、阳极氧化钢铁：钝化、磷化电镀镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。
为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。
电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。
电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。
电泳电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。
电泳表面处理工艺的特点：电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。

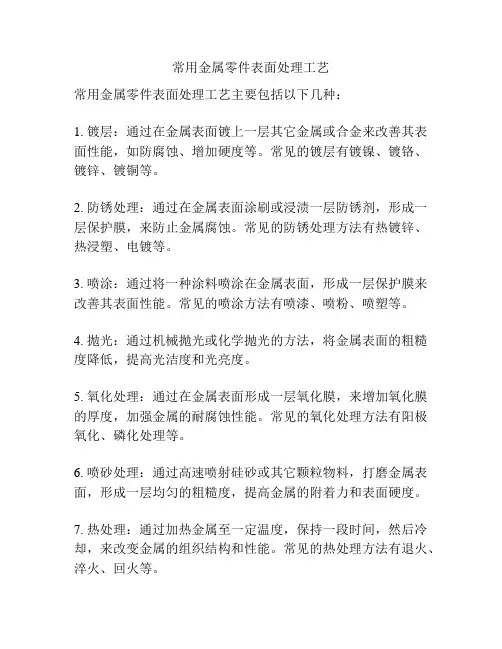

常用金属零件表面处理工艺
常用金属零件表面处理工艺
常用金属零件表面处理工艺主要包括以下几种：
1. 镀层：通过在金属表面镀上一层其它金属或合金来改善其表面性能，如防腐蚀、增加硬度等。
常见的镀层有镀镍、镀铬、镀锌、镀铜等。
2. 防锈处理：通过在金属表面涂刷或浸渍一层防锈剂，形成一层保护膜，来防止金属腐蚀。
常见的防锈处理方法有热镀锌、热浸塑、电镀等。
3. 喷涂：通过将一种涂料喷涂在金属表面，形成一层保护膜来改善其表面性能。
常见的喷涂方法有喷漆、喷粉、喷塑等。
4. 抛光：通过机械抛光或化学抛光的方法，将金属表面的粗糙度降低，提高光洁度和光亮度。
5. 氧化处理：通过在金属表面形成一层氧化膜，来增加氧化膜的厚度，加强金属的耐腐蚀性能。
常见的氧化处理方法有阳极氧化、磷化处理等。
6. 喷砂处理：通过高速喷射硅砂或其它颗粒物料，打磨金属表面，形成一层均匀的粗糙度，提高金属的附着力和表面硬度。
7. 热处理：通过加热金属至一定温度，保持一段时间，然后冷却，来改变金属的组织结构和性能。
常见的热处理方法有退火、淬火、回火等。
这些表面处理工艺根据金属零件的具体要求选择使用，常常通过多种工艺的组合来完成。
金属常用表面处理工艺
金属常用表面处理工艺金属表面处理是指对金属表面进行加工、涂覆或改变其表面性质的一种工艺。
金属表面处理可以提高金属的耐腐蚀性、耐磨性、美观性和机械性能等。
下面介绍几种常用的金属表面处理工艺。
1. 镀层处理镀层处理是将金属表面涂上一层金属或非金属的薄膜，以改变其表面性质。
常见的镀层处理有电镀、热浸镀、喷涂等。
电镀是将金属放入电解液中，通过电流的作用，在金属表面上形成一层金属膜。
热浸镀是将金属放入熔融的金属中，使其表面形成一层金属膜。
喷涂是将涂料喷在金属表面上，形成一层保护膜。
2. 氧化处理氧化处理是将金属表面暴露在氧化剂中，使其表面形成一层氧化膜。
氧化膜可以提高金属的耐腐蚀性和耐磨性。
常见的氧化处理有阳极氧化和化学氧化。
阳极氧化是将金属放入电解液中，通过电流的作用，在金属表面上形成一层氧化膜。
化学氧化是将金属表面涂上一层氧化剂，使其表面形成一层氧化膜。
3. 喷砂处理喷砂处理是将金属表面喷上一种磨料，使其表面形成一层粗糙的表面。
喷砂处理可以提高金属的耐磨性和美观性。
常见的喷砂处理有压缩空气喷砂和水喷砂。
压缩空气喷砂是将磨料喷在金属表面上，形成一层粗糙的表面。
水喷砂是将水和磨料混合后喷在金属表面上，形成一层粗糙的表面。
4. 钝化处理钝化处理是将金属表面暴露在一种化学溶液中，使其表面形成一层钝化膜。
钝化膜可以提高金属的耐腐蚀性和耐磨性。
常见的钝化处理有酸洗和碱洗。
酸洗是将金属表面浸泡在一种酸性溶液中，使其表面形成一层钝化膜。
碱洗是将金属表面浸泡在一种碱性溶液中，使其表面形成一层钝化膜。
金属表面处理是一种重要的工艺，可以提高金属的性能和使用寿命。
不同的金属表面处理工艺适用于不同的金属和不同的使用环境。
在实际应用中，需要根据具体情况选择合适的金属表面处理工艺。
金属表面处理工艺有哪些常见金属表面处理方法
金属表面处理工艺有哪些_常见金属表面处理方法有哪些金属表面在多种热处理、机械加工、运输过程中, 不可避免地会产生腐蚀、伴随油污和杂质等, 产生氧化现象, 这就需要进行表面处理。
金属表面处理有很多个, 根据其特征不一样可分为溶剂清洗、机械处理和化学处理三大类。
依据不一样氧化程度金属表面, 应采取不一样处理方法。
如对于较薄氧化层可采取溶剂清洗、机械处理和化学处理, 或者直接采取化学处理, 对于严重氧化金属表面, 因为氧化层较厚, 假如直接采取溶剂清洗和化学处理, 不仅处理不根本, 还会浪费大量清洗剂和化学剂, 最好先采取机械处理。
溶剂清洗是对使用溶剂对金属表面进行清洗一个处理方法, 该方法能够有效去除工件表面油污、杂质和氧化层, 使工件表面取得清洁。
经溶剂清洗后金属表面含有高度活性, 更轻易受到灰尘、湿气污染, 所以处理后工件还要进行喷涂、喷涂等表面处理, 提升工件抗腐蚀能力。
金属表面处理有哪些？不锈钢: 电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化铝合金: 阳极氧化、电镀、蚀刻镁合金: 电镀、钝化皮膜钛合金: 电镀、阳极氧化锌合金: 电镀、钝化铸铝: 电镀、阳极氧化钢铁: 钝化、磷化电镀镀层金属或其她不溶性材料做阳极, 待镀工件做阴极, 镀层金属阳离子在待镀工件表面被还原形成镀层。
为排除其它阳离子干扰, 且使镀层均匀、牢靠, 需用含镀层金属阳离子溶液做电镀液, 以保持镀层金属阳离子浓度不变。
电镀目是在基材上镀上金属镀层, 改变基材表面性质或尺寸。
电镀能增强金属抗腐蚀性(镀层金属多采取耐腐蚀金属)、增加硬度、预防磨耗、提升导电性、润滑性、耐热性、和表面美观。
电泳电泳是电泳涂料在阴阳两极, 施加于电压作用下, 带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物, 沉积于工件表面。
电泳表面处理工艺特点:电泳漆膜含有涂层丰满、均匀、平整、光滑优点, 电泳漆膜硬度、附着力、耐腐、冲击性能、渗透性能显著优于其它涂装工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制
气体渗碳 法示意图
⑵ 固体渗碳法 将工件埋入渗剂中，装箱密封后在高温下加热渗碳。 渗剂为木炭。 优点：操作简单； 缺点：渗速慢，劳动条件差。
⑶ 真空渗碳法 将工件放入真空渗碳炉中，抽真空后
通入渗碳气体加热渗碳。
扩展市场，开发未来，实现现在。2020年12月8日星 期二上 午11时 8分6秒 11:08:0620.12.8
做专业的企业，做专业的事情，让自 己专业 起来。2020年12月上 午11时8分20.12.811:08December 8, 2020
时间是人类发展的空间。2020年12月8日星期 二11时 8分6秒 11:08:068 December 2020
优点: 表面质量好, 渗碳速度快。
真空渗碳炉
④渗碳温度：为900-950℃。 渗碳层厚度（由表面到过度层一半处的厚度）：
一般为0.5-2mm。
渗碳层表面含碳量：以 0.85-1. 05为最好。
渗碳缓冷后组织：表层 为P+网状Fe3CⅡ; 心部 为F+P; 中间为过渡区。
低碳钢渗碳缓冷后的组织
物理沉积技术主要包括真 空蒸镀、溅射镀、离子镀 三种基本方法。
真空蒸镀是蒸发成膜材料使其汽 化或升华沉积到工件表面形成薄 膜的方法。
真空蒸镀TiN活塞环
真空蒸镀Al膜的塑料制品
溅射镀是在真空下通过辉光 放电来电离氩气，氩离子在 电场作用下加速轰击阴极， 溅射下来的粒子沉积到工件 表面成膜的方法。
等离子热喷涂
2、金属镀层 在基体材料的表面覆上一层或多层金属镀层，可以显著改
善其耐磨性、耐蚀性和耐热性，或获得其他特殊性能。 电镀：工件作为阴极 化学镀：不外加电源的条件下，利用化学还原的方法在基
体材料表面催化膜上沉积一层金属的表面强化方法。
特点：形状工件复杂上也能得到均匀厚度镀层；镀层晶粒细小致密， 孔隙与裂纹少；可以在非金属材料表面沉积金属层。
溅射镀示意图
磁控溅射镀膜机
ቤተ መጻሕፍቲ ባይዱ
磁控溅射镀Al的塑料制品
离子镀是在真空下利用气体放电技术，将蒸发的原子部分 电离成离子，与同时产生的大量高能中性粒子一起沉积到 工件表面成膜的方法。
多弧离子镀膜机
物理气相沉积具有适用的基体材料和膜层材料广泛；工艺简 单、省材料、无污染；获得的膜层膜基附着力强、膜层厚度 均匀、致密、针孔少等优点。
得道多助失道寡助，掌控人心方位上 。11:08:0611:08:0611:08Tues day, December 08, 2020
安全在于心细，事故出在麻痹。20.12.820.12.811:08:0611:08:06December 8, 2020
加强自身建设，增强个人的休养。2020年12月8日上 午11时 8分20.12.820.12.8
渗碳后的热处理示意图
常用方法是渗碳缓冷后，重新加热到Ac1+30-50℃淬火+低 温回火。此时组织为：
表层：M回+颗粒状碳化物+A’(少量) 心部：M回+F（淬透时）
M+F
渗碳淬火后的表层组织
⑥钢的氮化 氮化是指向钢的表面渗入氮原子的过程。 ⑴氮化用钢 为含Cr、Mo、Al、Ti、V的
经渗碳的机车从动齿轮
②钢的渗碳 是指向钢的表面渗入碳原子的过程。
⑴渗碳目的 提高工件表面硬度、耐
磨性及疲劳强度，同时 保持心部良好的韧性。
⑵渗碳用钢 为含0.1-0.25%C的低
碳钢。碳高则心部韧性 降低。
③渗碳方法 ⑴ 气体渗碳法 将工件放入密封炉内，在高
温渗碳气氛中渗碳。 渗剂为气体 (煤气、液化气等)
广泛用于机械、航空航天、电子、光学和轻工业等领域制备 耐磨、耐蚀、耐热、导电、绝缘、光学、磁性、压电、滑润、 超导等薄膜。
离子镀产品
②化学气相沉积(CVD) 化学气相沉积是指在一定温度下，混合气体与基体
表面相互作用而在基体 表面形成金属或化合物 薄膜的方法。
例如，气态的TiCl4与N2 和H2在受热钢的表面反 应生成TiN，并沉积在 钢的表面形成耐磨抗蚀 的沉积层。
仪表的小轴、轻载齿轮及重要的曲轴等。
缝纫机用氮化件
经氮化的机车曲轴
滲氮与滲碳相比：
滲氮层硬度和耐磨性高于滲碳层，硬度可达69~72HRC， 且在600～650℃高温下仍能保持较高硬度；
滲氮层具有很高的抗疲劳性和耐蚀性；
滲氮后不需再进行热处理，可避免热处理带来的变形和其 他缺陷；
滲氮温度较低。
只适用于中碳合金钢，需要较长的工艺时间才能达到要求 的滲氮层。
感应加热表面淬火 感应淬火机床
⑤表面淬火常用加热方法 ⑴ 感应加热: 利用交变电流
在工件表面感应巨大涡流， 使工件表面迅速加热的方法。
感应加热 表面淬火
示意图
传动轴连续淬 火感应器
感应加热分为： 高频感应加热
频 率 为 250-300KHz ， 淬 硬层深度0.5-2mm
感应加热表面淬火齿轮的截面图
每一次的加油，每一次的努力都是为 了下一 次更好 的自己 。20.12.820.12.8Tues day, December 08, 2020
天生我材必有用，千金散尽还复来。11:08:0611:08:0611:0812/8/2020 11:08:06 AM
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.12.811:08:0611:08Dec -208-D ec-20
化学热处理也是获得表硬里韧性能的方法之一。 根据渗入的元素不同，化学热处理可分为渗碳、氮化、多元
共渗、渗其他元素等。
可控气氛渗碳炉
渗碳回火炉
常用的化学热处理：
渗碳、渗氮（俗称氮化）、碳氮共渗（俗称氰 化和软氮化）等。
渗硫、渗硼、渗铝、渗钒、渗铬等。发兰、磷 化可以归为表面处理，不属于化学热处理。
火焰加热表面淬火
激光表面热处理
火焰加热表面淬火示意图

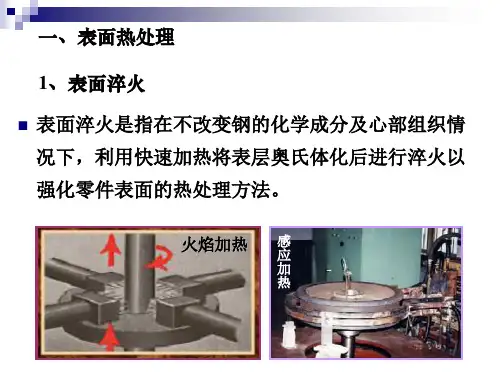

一、表面热处理
2、化学表面热处理
化学热处理是将工件置于特定介质中加热保温，使 介质中活性原子 渗入工件表层从 而改变工件表层 化学成分和组织, 进而改变其性能 的热处理工艺。
与表面淬火相比，化学热处理不仅改变钢的表层组织，还改 变其化学成分。
术。
根据沉积过程的原理不同， 气相沉积技术可分为物理
物理气相沉积TiAl靶
气相沉积(PVD) 和化学气
相沉积(CVD)两大类。
①物理气相沉积（PVD）
物理气相沉积是指在真空条件下，用物理的方法，
使材料汽化成原子、分子 或电离成离子，并通过气 相过程，在材料表面沉积 一层薄膜的技术。
磁控溅射镀膜设备
中碳钢。 常用钢号为38CrMoAl。 ⑵氮化温度为500-570℃ 氮化层厚度不超过0.6-0.7mm。
井式气体氮化炉
⑶常用氮化方法 气体氮化法与离子氮化法。 气体氮化法与气体渗碳法类似，
渗剂为氨。 离子氮化法是在电场作用下，
使电离的氮离子高速冲击作为 阴极的工件。与气体氮化相比， 氮化时间短，氮化层脆性小。
目的：提高钢件的耐磨性、耐蚀性、耐热性或进行 表面装饰。
1、金属喷涂技术
将金属粉末加热至熔化或半熔化状态，用高压气流使其雾 化并喷射于工件表面形成涂层的工艺称为热喷涂。
利用热喷涂技术可改善材料 的耐磨性、耐蚀性、耐热性 及绝缘性等。
广泛用于包括航空航天、原 子能、电子等尖端技术在内 的几乎所有领域。
化学热处理过程包括分解、吸收、扩散三个基 本过程。
①化学热处理的基本过程
⑴介质(渗剂)的分解: 分解的同 时释放出活性原子。
如：渗碳 CH4→2H2+[C] 氮化 2NH3→3H2+2[N]
⑵工件表面的吸收: 活性原子向 固溶体溶解或与钢中某些元素形 成化合物。
⑶原子向内部扩散。
氮化扩散层
2、滚压处理 利用自由旋转的淬火钢滚子对钢件的已加工表面进行滚压，
使之产生塑性变形，压平钢件表面的粗糙凸峰，形成有利的 残余压应力，从而提高工件的耐磨性和抗疲劳能力。 应用：圆柱面、锥面、平面等形状比较简单的零件
三、表面覆层强化
表面覆层强化是通过物理或化学的方法在金属表面 涂覆一层或多层其他金属或非金属的表面强化工艺。
要件，后者用于要求不高的普 通件。 ⑵目的: 为表面淬火作组织准备； 获得最终心部组织。
回火索氏体 索氏体
③表面淬火后的回火 采用低温回火，温度不高于200℃。 回火目的为降低内应力，保留淬火高硬度、耐磨性。 ④表面淬火+低温回火后的组织 表层组织为M回；心部组织为S回(调质)或F+S(正火)。
中频感应加热 频 率 为 25008000Hz，淬硬层深 度2-10mm。
中频感应加热表面淬火的机车凸轮轴
各种感应器
工频感应加热 频率为50Hz,淬硬层
深度10-15 mm
感应穿透加热
各种感应器
⑵ 火焰加热: 利用乙炔火焰直接加 热工件表面的方法。成本低，但质 量不易控制。
⑶ 激光热处理: 利用高能量密度的 激光对工件表面进行加热的方法。 效率高，质量好。
⑤渗碳后的热处理 淬火+低温回火, 回火温度为160-180℃。淬火方法有： ⑴ 预冷淬火法 渗碳后预冷到略高于Ar1温度直接淬火。
渗碳后的热处理示意图
⑵一次淬火法：即渗碳缓冷后重新加热淬火。 ⑶ 二次淬火法： 即渗碳缓冷后第一次加热为心部Ac3+30-50℃，细化心部；
第二次加热为Ac1+30-50℃，细化表层。
塑性和韧性。即表硬里韧。 适用于承受弯曲、扭转、摩擦和冲击的零件。
轴的感应加热表面淬火
①表面淬火用材料 ⑴ 0.4-0.5%C的中碳钢。 含碳量过低，则表面硬度、耐磨性下降。 含碳量过高，心部韧性下降； ⑵ 铸铁 提高其表面耐磨性。
