安装工程讲义
安装工程精讲班讲义吊装工程

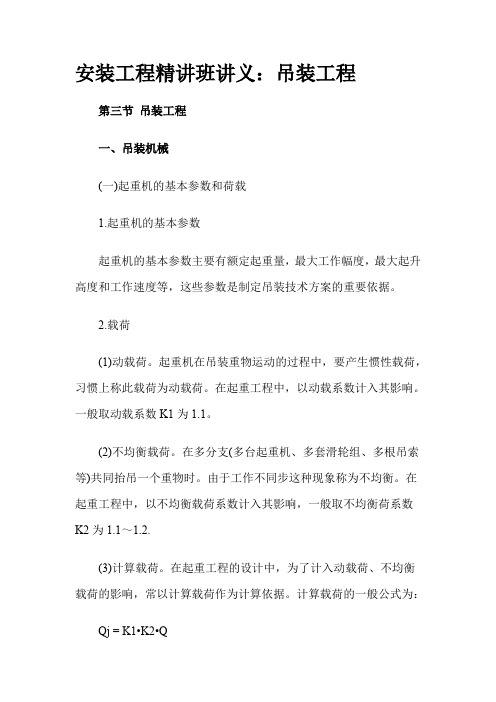

安装工程精讲班讲义：吊装工程第三节吊装工程一、吊装机械(一)起重机的基本参数和荷载1.起重机的基本参数起重机的基本参数主要有额定起重量，最大工作幅度，最大起升高度和工作速度等，这些参数是制定吊装技术方案的重要依据。
2.载荷(1)动载荷。
起重机在吊装重物运动的过程中，要产生惯性载荷，习惯上称此载荷为动载荷。
在起重工程中，以动载系数计入其影响。
一般取动载系数K1为1.1。
(2)不均衡载荷。
在多分支(多台起重机、多套滑轮组、多根吊索等)共同抬吊一个重物时。
由于工作不同步这种现象称为不均衡。
在起重工程中，以不均衡载荷系数计入其影响，一般取不均衡荷系数K2为1.1～1.2.(3)计算载荷。
在起重工程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为计算依据。
计算载荷的一般公式为：Qj = K1•K2•Q(2.3.1)式中Qj ——计算载荷Q ——设备及索吊具重量(4)风载荷。
起重安全操作规程规定了只能在一定的风力等级以下进行吊装作业，但对于起升高度较高，重物体积较大的场合，风的影响仍不可忽视。
风对起重机、重物等的影响称为风载荷。
风载荷必须根据具体情况进行计算，风载荷的计算必须考虑：标准风压、迎风面积、风载体型参数、高度修正参数等因素。
(二)常用的索具吊装常用的索具包括：绳索(麻绳、尼龙带、钢丝绳)、吊具(吊钩、卡环、吊梁)、滑车、牵引设备等。
1.麻绳麻绳有质轻、柔软、易绑扎、价格低、抗拉强度小、易磨损等特点，故只能用于小型设备吊装，也用于做溜绳、平衡绳和缆风绳等。
设备吊装中常用油浸麻绳和白棕绳。
麻绳目前仅在吊装工作中还用来做辅助作业，如捆扎、张拉稳定和抬系轻小物件等。
2. 尼龙带尼龙带适用于工件吊装用索具，特别适用于精密仪器及外表面要求比较严格的物件吊装。
尼龙带应避免与强酸、强碱等物质接触，以免造成腐蚀。
尼龙带用于吊装索具时，安全系数应取6~10。
3.钢丝绳钢丝绳是吊装中的主要绳索。
它具有强度高，耐磨性好，挠性好，弹性大，能承受冲击，在高速下运转平稳，无噪音，破裂前有断丝的预兆，便于发现等特点，因此在起重机械和吊装工作中得到广泛的采用，如用于曳引、张拉、捆系吊挂、承载等。
《安装预算培训讲义》PPT课件
可整理ppt
13
二、基本建设项目划分
基本建设工程项目按照它的组成内容不 同，从大到小可以划分为建设项目、单 项工程、单位工程、分部工程和分项工 程。
可整理ppt
14
1．建设项目
特点：
有一个设计任务书，按照一个总体设计 进行施工，经济上实行独立核算，行政 上有独立组织建设管理单位，并且是由 一个或一个以上的单项工程组成的新增 固定资产投资项目。
设计，经扩大规模后，其新增固定资产价值超过原有固定资产
价值三倍以上的建设项目。
2. 扩建项目：为扩大原有主要产品的生产能力或效益，增加新产
品生产能力，在原有固定资产的基础上，兴建一些主要车间或
其他固定资产的项目。
3. 改建项目：为了提高生产效益，改进产品质量或产品方向，对
原有设备、工艺流程进行技术改造的项目，或为提高综合生产
可整理ppt
10
根据投资性质和资金来源渠道的不同，固定资产分为
基本建设投资
①国家预算内基本建设拨款 ②自筹资金 ③国外基本建设贷款 ④专项基金
扩大再生产
①利用企业折旧基金 ②国家更新改造措施拨款 ③企业自筹资金 ④国内外技术改造贷款
可整理ppt
11
（三）基本建设含义
基本建设是实现社会主义扩大再生产的重要手 段，它为国民经济各部门的发展和人民物质文 化生活水平的提高建立物质基础。
的设置与计价、组价定额的应用，结合案例进行分析。
可整理ppt
3
二、教材与参考书
教材 《安装工程预算与工程量清单计价》 化学工业出版社 丁云飞 等 编著 辅助学习资料 《建筑工程工程量清单计价规范》 GB 50500-2003 《广东省安装工程综合定额》
可整理ppt
安装工程专业讲义消防工程安装
2014年安装工程专业讲义：消防工程安装 百手整理 起驾为您 第三节 消防工程安装 关键知识点：水灭火系统 火的形成必须具备可燃物、氧气及热源三大要素，要使燃烧过程持续进行，三者缺一不可。 通常将火灾划分为以下四大类： A类火灾：木材、布类、纸类、橡胶和塑胶等普通可燃物的火灾； B类火灾：可燃性液体或气体的火灾； C类火灾：电气设备的火灾； D类火灾：钾、钠、镁等可燃性金属或其他活性金属的火灾。 一、水灭火系统 （一）消火栓灭火系统 1.室内消火栓给水系统的分类（消防用水的总原则是要求用水量足够多和压力足够大） 根据室外消防给水系统提供的水量、水压及建筑物的高度、层数，室内消火栓给水系统的给水方式有以下几种： （1）无水泵和水箱的室内消火栓给水系统。 （2）仅设水箱的室内消火栓给水系统。该系统适用于室外给水管网的流量能满足生活、生产、消防的用水量，但室外管网压力在1d中变化幅度较大。 （3）设消防水泵和水箱的室内消火栓给水系统。适用于室外管网的水量和水压经常不能满足室内消火栓给水系统的初期火灾所需水量和水压的情况。水箱储存lOmin室内消防用水量，消防水泵的扬程按室内最不利点消火栓灭火设备的水压计算。 （4）区域集中的室内高压消火栓给水系统及室内临时高压消火栓给水系统。 （5）分区给水的室内消火栓给水系统。 2.室内消火栓给水系统主要设备 （1）室内消火栓箱。 （2）消防水泵结合器。水泵接合器的数量应按室内消防用水量计算确定，选用每个水泵接合器的流量为10～15L/s，与消防汽车正常运转且能发挥较大效能时的流量相一致。 3.室内消火栓系统安装 （1）管道的布置要求。 （2）消防水箱、水池及水泵的设置要求 （3）管道的连接方式。 （二）喷水灭火系统 1.自动喷水灭火系统分类 喷水灭火系统可分为：湿式系统、干式系统、预作用系统、重复启闭预作用灭火系统等。 （1）自动喷水湿式灭火系统。湿式系统是指在准工作状态时管道内充满用于启动系统的有压水的闭式系统。该系统由闭式喷头、水流指示器、湿式自动报警阀组、控制阀及管路系统组成，必要时还包括与消防水泵联动控制和自动报警装置。其使用环境温度为4-70℃。 （2）自动喷水干式灭火系统。 该系统适用于环境温度低于4℃和高于70℃并不宜采用湿式喷头灭火系统的地方。主要缺点是作用时间比湿式系统迟缓一些，灭火效率一般低于湿式灭火系统，另外还要设置压缩机及附属设备，投资较大。 （3）自动喷水干湿两用灭火系统。该装置在冬季寒冷的季节里，管道内可充填压缩空气，即为自动喷水干式灭火系统；在温暖的季节里整个系统充满水，即为自动喷水湿式灭火系统。此种系统在设计和管理上都很复杂，很少采用。 （4）自动喷水预作用系统。该系统具有湿式系统和干式系统的特点。该系统既克服了干式系统延迟的缺陷，又可避免湿式系统易渗水的弊病，故适用于不允许有水渍损失的建筑物、构筑物。 （5）重复启闭预作用灭火系统。 （6）自动喷水雨淋系统。 （7）水幕系统。 2.水喷雾灭火系统 （1）系统特点及使用范围。水喷雾灭火系统是在自动喷水灭火系统的基础上发展起来的，仍属于固定式灭火系统的一种类型。它是利用水雾喷头在一定水压下将水流分解成细小水雾灭火或防护冷却的灭火系统。水喷雾灭火系统与自动喷水灭火系统相比有以下几方面的特点： 适用范围：该系统不仅能够扑灭A类固体火灾，同时由于水雾自身的电绝缘性及雾状水滴的形式不会造成液体火飞溅，也可用于扑灭闪点大于60℃的B类火灾和C类电气火灾。 保护对象：水喷雾灭火系统主要用于保护火灾危险生大、火灾扑救难度大的专用设备或设施。 用途：由于水喷雾具有的冷却、窒熄、乳化、稀释作用，使该系统的用途广泛，不仅可用于灭火，还可用于控制火势及防护冷却等方面。 水喷雾灭火系统要求的水压较自动喷水系统高，水量也较大，因此在使用中受到一定的限制。 （2）系统的组成。水喷雾灭火系统有固定式和移动式两种装置。移动式装置可起到固定装置的辅助作用。固定式水喷雾灭火系统一般由高压给水设备、控制阀、水雾喷头、火灾探测自动控制系统等组成。 3.喷水灭火系统安装 （1）系统组件、喷头、阀门的检验。 报警阀应逐个进行渗漏试验，试验压力为额定工作压力的2倍，试验时间为5min，阀瓣处应无渗漏。 （2）管道安装。 管道变径时，宜采用异径接头；在管道弯头处不得采用补芯；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称通径大于50mm的管道上不宜采用活接头。 （3）喷头安装。 当喷头的公称通径小于10mm时，应在配水干管或配水管上安装过滤器。
最新安装工程讲义
安装工程讲义给排水工程中常用的消防给水系统的安装房屋建筑工程中,就给排水专业常用的消防给水系统有：室内外消火栓给水系统，自动喷水灭火给水系统，大空间智能型主动喷水灭火给水系统，水喷雾及细水雾灭火给水系统，固定消防水炮给水系统。
以上各系统，就消防设备而言，都是有消防未端（如消火栓，喷头等）、管路系统，供水设备系统及水源系统组成，就消防电气而言，主要有报警及联动控制及供配电系统组成。
下面，就消防设备各组成系统的安装技术，谈一些个人的看法，仅供参考，有不当之处，敬请指正。
正如以上所述，消防给水系统是由消防未端、管路系统、供水设备系统及水源系统等组成（室内消火栓给水系统及自动喷水灭火给水系统的组成，其中管路系统的安装程序为:安装准备-干管安装-立管安装-支管安装-未端设备安装-管道试压管道冲洗-系统通水试验及检查验收。
下面，就按消防给水系统的各子系统的安装及施工质量验收要求，作进一步的讲述：㈠消防给水系统的管路系统。
管路系统的组成：⒈给水管道及管配件⑴给水管道，就消火栓消防给水系统，在室内部分，一般采用热镀锌钢管。
当工作压力小于1MPa时，采用普通的水煤气输送用热镀锌钢管，在工作压力大于1MPa而又小于16MPa时，采用普通的水煤气输送用热镀锌加厚钢管，或热镀锌无缝钢管，当工作压力大于16MPa时，一般采用热镀锌输送流体用无缝钢管。
（具体管材，在设计中已注明，需进行复核时，可参照《工业管道工程》中关于钢管的选择的内容）。
水煤气输送用热镀锌钢管的质量要求，可参见《低压流体输送用镀锌焊接钢管》GB/T3091-2001，在镀锌钢管，进场时，我们应从下列方面对其进行质量验收：尺寸外形（外径和壁厚、长度，弯曲度，不圆度、管端），表面质量，力学性能，弯曲试验，压扁试验，导向弯曲（适用于埋弧焊管），镀锌层重量，镀锌层均匀性，镀锌层附着力，化学成分（看厂方提供的报告）。
⑵管配件（三通，四通，弯头，大小头等）消防给水管道的管配件，应与给水管道的材质及连接方式相匹配。
安装预算培训讲义文档
安装预算培训讲义文档第一节、安装工程简介安装工程通常是指建筑设备和工业设备系统的施工安装，它是整个建设工程的重要组成部分。
建筑设备，是指为建筑物的使用者提供生活和工作服务的各种设施和设备系统的总称。
它包括给水、排水、热水供应、供电、供暖、通风、空调、燃气、消防、通讯、音响、电视、保安、防盗以及智能化设备系统。
工业设备，是指在工业建设项目中为产品的产出而配置各类机械设备及其配套的机、电、管道系统，是项目生产能力的重要标志。
专门是工业建设项目中安装工程所占的比例是比较大的。
安装工程的特点是技术要求高，且覆盖多个学科及其交叉领域，作业面广，设备、材料品种多，故与之相适应的安装工程计价不仅取决于计价方法的正确性，而且对各专业知识的熟悉和了解也是这门课程学习的一个重要内容，是做好计价工作的重要基础。
第二节、安装工程预算定额。
2000年3月17日中华人民共和国建设部以建标[2000]60号文公布了«全国统一安装工程预算定额»〔第一~第十二册〕，另外还有«安装工程施工仪器台班费定额»和«全国统一安装工程预算工程运算规那么»。
每个省和直辖市依照这套定额都编制了各自的单位估价表。
假如我们有需要的话，就能够依照工程所在地套用那个省的单位估价表。
全统安装定额2000年版的一共有十二册：第一册机械设备安装工程第二册电气设备安装工程第三册热力设备安装工程第四册炉窑砌筑工程第五册静置设备与工艺金属结构制作安装工程第六册工业管道工程第七册消防及安全防范设备安装工程第八册给排水、采暖、燃气工程第九册通风空调工程第十册自动化操纵外表安装工程第十一册刷油、防腐蚀、绝热工程第十二册通信设备及线路工程这套定额它包括的工程项目专门多，每个项目的子目也专门全，在现场遇到的施工情形差不多上在定额里都能找到子目。
全国统一安装工程预算定额，适用于全国行政区域内工业与民用安装工程的新建、扩建及技改项目工程。
《结构安装工程》PPT课件
实际起重半径的确定
实际起重半径应大于或等于最小起重半径 一般起重半径越小，施工越安全，为此实
际施工所用的半径要尽可能小，故通常选 实际的起重半径等于最小起重半径
根据各种构件起重参数要求选择起重机
构件 柱 梁
屋架
板…
z1 z2 L1 L2 WJ1 WJ2 B1 B2 …
Qi 7.4
6.2
5.2
2.3
Hi 9.7
8.7
17.7
18
Ri
15
Lmin
21
根据上表查起重机的性能曲线图表，使所选起
重机械满足所有构件的起重要求，便可确定起重机 的型号
根据上表数据选用w1-100型起重机
（三）数量的计算
N 1
Qi
T CK
Pi
N 起重机数量；
T 工期（天）；
C 每天工作班数；
……..
第二种分法
绑扎：
柱、梁、 板、屋架
起吊：
柱、梁、 板、屋架
就位：
柱、梁、 板、屋架
………
一、柱的安装工艺
准备： 绑扎 吊升
对位和临时固定 校正
最后固定
准备
杯低抄平 杯口顶面弹线 柱身三面弹出安装轴线
绑扎
一点绑扎
斜吊绑扎：所需起重高度小，起吊效率高；对 位不如直吊准确。应用较多
参数：
起重半径R、起重量Q、起重高度H是固定
应用：
没有起重机或起重机起重能力不足
三、塔式起重机
特点：
起重高度、工作幅度大；效率高
应用：
多层及高层建筑
种类：
常按行走机构分成轨道式、爬升式、附着式
安装工程讲稿
讲座提纲第一讲安装工程概要第二讲安装技术第三讲施工组织设计与管理第四讲安装工程经济第五讲高层建筑“四新”的应用第一讲安装工程概要一、安装工程的概念安装工程是指设备安装工程和附属于建筑工程的安装工程。
1、设备安装工程是指生产、动力、起重、运输、实验等各种需要安装的机电及机械设备的装配、安装工程及其设备附属的支架、平台、梯子、栏杆的制作安装、防腐刷油、保温工程。
2、附属于建筑工程的安装工程是指采暖、给排水、电气照明、通风、空调、燃气、消防、安全防范、防雷接地、办公智能化等安装工程。
二、建筑水、暖安装工程的主要内容1、室内采暖工程2、室内给排水及消防工程3、通风、空调工程4、室内燃气工程三、建筑水、暖安装工程施工与组织的相关规范（介绍相关规范）1、建筑给水排水及采暖工程施工质量验收规范GB50242-20022、通风与空调工程施工质量验收规范GB50243-20023、城镇燃气室内工程施工与质量验收规范CJJ94-2009下册4、民用建筑太阳能热水系统应用技术规范GB50364-20055、太阳能供热采暖工程技术规范GB50495-20096、固定消防炮灭火系统施工与验收规范GB50498-20097、自动喷水灭火系统施工及验收规范GB50261-20058、气体灭火系统施工及验收规范GB50263-20079、泡沫灭火系统施工及验收规范GB50281-200610、采暖居住建筑节能检验标准JGJ132-200111、建设工程监理规范GB50319-200012、建设工程项目管理规范GB/T50326-200613、建设工程文件归档整理规范GB/T50328-200114、工程建设施工企业质量管理规范GB/T50430-200715、建筑施工组织设计规范GB/T50502-200916、建筑机械使用安全技术规程JGJ33-200117、施工现场机械设备检查技术规程JGJ160-200818、建筑施工现场环境与卫生标准JGJ146-2004第二讲安装技术1 建筑设备安装工程常用材料1-1 管材及其附件1-1-1 管子及附件的通用标准1-1-2 常用材料：金属、飞金属。
安装工程精讲班讲义：焊接及其分类特点
安装工程精讲班讲义：焊接及其分类特点焊接焊接是通过加热或加压或二者并用的方法，将两种或两种以上的同种或异种材料，通过原子或分子之间的结合和扩散连接成一体的工艺过程，可以连接金属材料和非金属材料。
(一)焊接的分类及特点按照焊接过程中金属所处的状态及工艺的特点，可以将焊接方法分为熔化焊(熔焊)、压力焊(压焊)和钎焊三大类。
如图2.1.1所示。
图2.1.1焊接方法的分类1.熔化焊熔化焊是利用局部加热的方法将连接处的金属加热至熔化状态，然后冷却结晶成一体的焊接方法，可形成牢固的焊接接头。
(1)气焊。
气焊主要应用于薄钢板、低熔点材料(有色金属及其合金)、铸铁件和硬质合金刀具等材料的焊接，以及磨损、报废车件的补焊、构件变形的火焰矫正等。
气焊的优点是设备简单(氧气瓶、乙炔瓶、回火保险器、焊炬、减压器、氧气、乙炔、输送管等)使用灵活;对铸铁及一些有色金属的焊接有较好的适应性;在电力供应不足的地方需要焊接时，气焊可以发挥更大的作用。
其缺点是生产效率较低;焊接后工件变形和热影响区较大;较难实现自动化。
(2)电弧焊。
它的原理是利用电弧放电(俗称电弧燃烧)所产生的热量将焊条与工件互相熔化并在冷凝后形成焊缝，从而获得牢固接头的焊接过程。
1)手工焊条电弧焊(简称手弧焊)。
手弧焊可以进行平焊、立焊、横焊和仰焊等多位置焊接。
手弧焊的主要优点：①操作灵活，可以在任何有电源的地方进行维修及安装中短缝的焊接作业。
特别适用于难以达到部位的焊接。
②设备简单，使用方便，无论采用交流弧焊机或直流弧焊机，焊工都能很容易地掌握，而且使用方便、简单、投资少。
③应用范围广。
选择合适的焊条可以焊接多种常用的金属材料，如碳钢、不锈钢、铸铁、铜、铝、镍及合金。
可适用于各种厚度和各种结构形状的焊接。
手弧焊的主要缺点有;①焊接生产效率低。
这是焊条电弧焊最根本的缺点。
由于焊条长度有限，焊接电流的选择受到很大的限制;其次需要更换焊条、清除焊渣等辅助时间延长了焊接周期;加之焊条电弧焊是一种浅熔焊接法，厚度大于5mm对接接头必须开坡口及背面清根，以完成全焊透的接头。
《安装工程》课件
03
满足使用需求
安装工程直接关系到建筑物的使用功能和舒适度，如空 调、通风、照明等系统的安装，都直接影响着人们的生 活和工作质量。
安装工程的历史与发展
历史回顾
早期的安装工程主要依靠手工和简单的工具进行，随着科技的发展，各种先进的设备、材料和技术的应用，使得 安装工程的技术水平不断提高。
中的关键技术、施工难点以及解决方案。
案例三：某餐厅的消防安装工程
总结词
餐厅消防安装工程
详细描述
该案例介绍了餐厅消防安装工程的基本情况，包括工 程规模、施工范围、工期要求等。同时，该案例还重 点介绍了消防安装工程中的关键技术、施工难点以及 解决方案。
谢谢聆听
涉及视频监控、门禁控制、防盗报警等系统，提高建筑物安全防范水平。03 安装工程的材料与工具
管材与管件
要点一
管材
钢管、铸铁管、塑料管等，用于输送流体介质，如水、气 、油等。
要点二
管件
弯头、三通、四通、异径管等，用于连接管道，改变管道 方向或分支等。
电线与电缆
电线
单芯线、多芯线、屏蔽线等，用于传输 电能。
材料质量控制
对进场的材料进行质量检查，确保符合设 计要求和国家标准，对不合格材料进行处 理。
B
C
施工过程质量控制
加强施工现场的监督和检查，确保施工工艺 、操作规程符合要求，及时发现并处理质量 隐患。
验收质量控制
对完成的安装工程进行质量检查和验收，确 保符合设计要求和验收标准。
D
安全措施
安全教育培训
01
根据施工图纸和方案，编制
详细的材料和设备清单。
建筑安装工程预算定额讲义
建设工程定额第一节定额的基本概念和种类一、定额的概念指工程建设中单位产品上人工、材料、机械、资金消耗的规定额度。
二、定额的种类建筑安装定额的种类很多，不论何种定额，包含的生产要素是相同的，即人工、材料、机械三要素。
（一）按生产要素分类1、劳动定额：劳动定额也称工时定额，是指在合理的劳动组织条件下，工人以社会平均熟练程度和劳动强度在单位时间内生产合格产品的数量。
2、材料消耗定额：是指在合理的施工条件下，生产质量合格的单位产品，所必须消耗的主要材料、辅助材料和其他材料的数量，包括净用在产品中的数量和在施工过程中发生的自然和工艺性质的损耗量。
3、机械使用定额：是指在合理的人机组合条件下，由熟悉机械性能、有熟练技术的工人或工人小组操纵机械时，该机械在单位时间内的生产效率或产品数量。
劳动定额、材料消耗定额和机械定额的制定应能最大限度的反映社会平均必须消耗的水平，它是制定各种实用性定额的基础，因此也称为基础定额。
（二）按照定额的测定对象和用途分为四类1、工序定额：以个别工序为测定对象，它是组成一切工程定额的基本元素，在施工中除了为计算个别工序的用工量外很少采用，但却是劳动定额形成的基础。
2、施工定额：以同一性质的施工过程为测定对象，表示某一施工过程中的人工、主要材料和机械消耗量。
它以工序定额为基础综合而成，在施工企业中，用来编制班组作业计划，签发工程任务单，限额领料卡以及结算计件工资或超额奖励，材料节约奖等。
施工定额是施工企业内部经济核算的依据，也是编制预算定额的基础。
3、预算定额：以工程中的分项工程，即在施工图纸上和工程实体上都可以区别开的产品为测定对象，其内容也包括人工、材料和机械台班使用量三个部分。
经过计价后编制成为建筑安装工程单位估价表（手册）它是编制施工图预算（设计预算）的依据，也是编制概算定额、概算指标的基础。
预算定额在施工企业被广泛用于编制施工准备计划，编制工程材料预算，确定工程价款，考核企业内部各类经济指标等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水工程中常用的消防给水系统的安装 房屋建筑工程中,就给排水专业常用的消防给水系统有：室内外消火栓给水系统，自动喷水灭火给水系统，大空间智能型主动喷水灭火给水系统，水喷雾及细水雾灭火给水系统，固定消防水炮给水系统。以上各系统，就消防设备而言，都是有消防未端（如消火栓，喷头等）、管路系统，供水设备系统及水源系统组成，就消防电气而言，主要有报警及联动控制及供配电系统组成。下面，就消防设备各组成系统的安装技术，谈一些个人的看法，仅供参考，有不当之处，敬请指正。 正如以上所述，消防给水系统是由消防未端、管路系统、供水设备系统及水源系统等组成（室内消火栓给水系统及自动喷水灭火给水系统的组成，其中管路系统的安装程序为:安装准备-干管安装-立管安装-支管安装-未端设备安装-管道试压管道冲洗-系统通水试验及检查验收。下面，就按消防给水系统的各子系统的安装及施工质量验收要求，作进一步的讲述： ㈠消防给水系统的管路系统。 管路系统的组成： ⒈给水管道及管配件 ⑴给水管道，就消火栓消防给水系统，在室内部分，一般采用热镀锌钢管。当工作压力小于1MPa时，采用普通的水煤气输送用热镀锌钢管，在工作压力大于1MPa而又小于16MPa时，采用普通的水煤气输送用热镀锌加厚钢管，或热镀锌无缝钢管，当工作压力大于16MPa时，一般采用热镀锌输送流体用无缝钢管。（具体管材，在设计中已注明，需进行复核时，可参照《工业管道工程》中关于钢管的选择的内容）。 水煤气输送用热镀锌钢管的质量要求，可参见《低压流体输送用镀锌焊接钢管》GB/T3091-2001，在镀锌钢管，进场时，我们应从下列方面对其进行质量验收：尺寸外形（外径和壁厚、长度，弯曲度，不圆度、管端），表面质量，力学性能，弯曲试验，压扁试验，导向弯曲（适用于埋弧焊管），镀锌层重量，镀锌层均匀性，镀锌层附着力，化学成分（看厂方提供的报告）。 ⑵管配件（三通，四通，弯头，大小头等） 消防给水管道的管配件，应与给水管道的材质及连接方式相匹配。 当采用沟槽式连接时，其连接用的管接头应按《沟槽式管接头》CJ/T156-2001执行。 ⑶消防给水的连接方式 在设计时，已规定，当管道公称直径小于100mm时，采用丝口连接，大于等于100mm时，采用沟槽式连接。 当采用沟槽式连接时，应遵循《沟槽式连接管道工程技术规程》CECS151：2003。 90度弯头（沟槽式管件）
异径三通（沟槽式管件） 同心大小头（沟槽式管件）
柔性管接头（沟槽式接头） 刚性管接头（沟槽式接头）
机械三通（沟槽式管件） 法兰
沟槽式连接管道系统，采用的管材，接头，管件的设计压力，不得大于产品的公称压力。 沟槽式连接管道系统的施工： ① 施工前应具备的条件：经规定程序审批的设计图纸和其它技术文件齐全；批准的施工方案和配管图已进行技术交底；工程用管材、沟槽式接头和沟槽式管件等管道组合件、管道支承件，施工力量，机具，水、电供应已就绪；对施工人员已进行培训；在施工现场应核对管材、沟槽式管接头、沟槽式管件组合件和支承件的材质、规格、型号、产品说明书及出厂合格证等是否符合设计规定，并按规定进行外观检查；核对预留洞口的位置及尺寸是否符合要求；在穿越板和墙的管道需加设的套管是否到位。 ② 管材切割和预加工 管材切割前应按配管图先标定管子外径，管材切口端面应垂直于管道中心轴线；应采用机械切割。 沟槽采用滚槽机加工。 ③ 支管接头现场开孔，开孔直径不小于支管外径。 ④ 接头连接和安装。 ⑤ 支吊架安装。 ⑥ 现场压力试验。 ⑦ 冲洗消毒。 ⑧ 验收。 ⒉阀门 消火栓给水系统中，用到的阀门有：闸阀，蝶阀，止回阀，排气阀，安全阀，浮球阀，减压阀，报警阀组等。 ⑴闸阀，采用明杆闸阀，型号：z41T-10/16
⑵蝶阀，采用对夹式手柄蝶阀，型号：D71X-10/16 ⑶止回阀：静音式止回阀，型号：HC42X/H-10/16（Q） ⑷排气阀：自动排气阀，P11H不锈钢自动排气阀，性能参数：阀体、阀盖：不锈钢；浮球：304不锈钢；排气口：钢H59黄铜；密封圈：丁晴橡胶；松紧螺丝：A3钢；工作压力：1.0MPa；密封压力：1.1MPa；强度压力：1.5MPa。 ⑸安全阀，采用弹簧安全阀，型号：A42Y不锈钢安全阀。
⑹浮球阀，隔膜式遥控浮球阀，型号：F745X。 管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。 ⑺减压阀，YZ11X支管减压阀。 ⑻报警阀组 ⒊可挠曲橡胶接头，用于水泵进出口处，减振降噪，规格：1.0MPa，1.2 MPa，1.6 MPa，2.0 MPa。 ㈡消防给水系统的供水设备 ⒈消防水泵 ⒉加压稳压设施 ⒊消防水泵接合器 ㈢消防水源 ⒈消防水池 ⒉消防水箱 ㈣消防未端 ⒈消火栓 ⑴室内消火栓及消火栓箱的安装 ①室内消火栓箱的种类: 单栓室内消火栓箱（甲型、乙型） 单栓室内消火栓箱、（丙型、丁型） 单栓室内消火栓箱（戊型、乙型） 带应急照明单栓室内消火栓箱（甲型、乙型） 双栓室内消火栓箱（甲型乙型） 双栓室内消火栓箱（丙型、丁型） 带应急照明双栓室内消火栓箱（甲型、乙型） 薄型单栓、双栓室内消火栓箱 单栓带消防软管卷盘消火栓箱（甲型、乙型） 双栓带消防软管卷盘消火栓箱（甲型、乙型） 带应急照明单栓、双栓配消防软管卷盘消火栓箱 薄型单栓、双栓带消防软管卷盘消火栓箱 消防软管卷盘箱、屋顶试验用消火栓箱 （见《室内消火栓安装》04S202） ② 消火栓及消火栓箱的型号的表示 ③ 室内消火栓的安装高度：离楼（地面）1.1m. ④ 室内消火栓及消火栓箱的安装 室内消火栓及消火栓箱要符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。产品应有消防部门的制造许可证和合格证。 消火栓支管要以栓阀的坐标、标高定位甩口，定位后再稳固消火栓箱，安装栓阀（位置在栓箱开启的一侧），栓箱安装在轻质墙体上时要进行加固。 箱体配件安装：应在交工前进行。消防水龙带应折好放在挂架上式卷实、盘紧放在箱内；消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用14#铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电器专业配合施工。 ⑵室外消火栓 消火栓安装见国标01S201进行。消火栓安装位于人行道沿上1.0米处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为 0.64m， 立管应垂直、稳固、控制阀门井距消火栓不应超过 2.5m，消火栓弯管底部应设支墩或支座。
室外地下式消火栓应安装在消火栓井内，消火栓井一般用 MU7.5红砖、M7.5水泥砂浆砌筑。消火栓井内径不应小于1米。井 内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用 M7.5水泥砂浆抹成八字托座。
消火栓井内供水主管底部距井底不应小于0.2m，消火栓 顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。
室外地上式消火栓甲型安装时，其放水口应用粒径为 20-30㎜的卵石做渗水层，铺设半径为500㎜，铺设厚度自地面下100㎜至槽底。铺设渗水层时，应保护好放水弯头，以免损坏。
室外地上式消火栓乙型安装时，应将消火栓自带的自动放水弯头堵死，在消火栓井内另设放水龙头。
室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。
⒉喷头 常用的喷头的种类： A. 下垂型洒水喷头 下垂型喷头是使用最广泛的一种喷头，下垂安装于供水支管上，洒水的形状为抛物体型，将总水量的80～100％喷向地面。主要用于不需要装饰的场所，如车间、仓库、停车库、厨房等地。 B. 直立型洒水喷头 直立型喷头直立安装在供水支管上，洒水形状为抛物体型，将总水量的80～100％向下喷洒，同时还有一部分喷向吊顶，适宜安装在移动物较多，易发生撞击的场所如仓库，还可以暗装在房间吊顶夹层中的屋顶处以保护易燃物较多的吊顶顶硼。 C. 普通新洒水喷头 普通型洒水喷头既可直接安装，又可下垂安装于喷水管网上，将总水量的40％－60％向下喷洒，较大部分喷向吊顶。适用于餐厅、商店、仓库、地下车库等场所。 D. 边墙型洒水喷头 边墙型洒水靠墙安装，适宜于空间布管较难的场所安装，主要用于办公室、门厅、休息室、走廊客房等建筑物的轻危险部位。 喷头，必须在消防管道试压冲洗后，再安装。 ㈤消防给水管道支吊架及防晃装置的安装 ⒈消防给水管道支吊架及防晃装置可参见标准图集03S402《室内管道支吊架》，及规范GB/T513518-2010自动喷水灭火系统，第18部分，消防管道支吊架。 管道支吊架的结构、型式、生根方式、间距等均由设计确定，或由设计确定应选用的标准图号。 ⒉室内消防管道的支吊架，应正确地生根固定在建筑结构上，支吊架的生根方式有：预埋铁件；膨胀螺栓生根；埋设支架；卡箍生根。
