辽宁省庄河市第三初级中学九年级数学下册 29.2 三视图教案(二) 新人教版【教案】
202X人教版九年级数学下册29.2 三视图(2)课件(18张ppt)
• 课后作业：“学生用书” 的课后作业部分．
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/3/122021/3/12Friday, March 12, 2021
• 10、人的志向通常和他们的能力成正比例。2021/3/122021/3/122021/3/123/12/2021 10:23:14 AM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/122021/3/122021/3/12Mar-2112-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/122021/3/122021/3/12Friday, March 12, 2021 • 13、志不立，天下无可成之事。2021/3/122021/3/122021/3/122021/3/123/12/2021
29.2 三视图
第2课时 三视图（2）
创设情景 明确目标
一个物体的俯视图是圆，则该物体有
可能是 圆柱、球 (写两个即可)．
前面我们讨论了由立体图形（实物） 画出三视图，下面我们讨论由三视图 想象出立体图形（实物）．
• 1．学会根据物体的三视图描述出基本几何体的 • 形状或实物原型．
• 2．会进行物体的三视图的有关计算．
想象出:整体是 圆锥 ，如图(2)所示.
（3）根据“长对正，高平齐，宽相等”的 关系，试下画出它们的立体图形.
解:如图
(1)
(2)
合作探究 达成目标
活动2 根据物体的三视图描述物体的形状. （1）根据主视图该物体与什么几何体有关？ （2）请同学们再结合左视图与俯视图，试判
人教版九年级数学下册第29章课题：29.2三视图教学设计
教学设计具体内容如下：
一、导入新课
1.引导学生回顾已学的几何知识，为新课的学习做好铺垫。
2.提问：“同学们，我们学习了这么多几何图形，那么如何将一个立体的物体表现在平面上呢？今天我们就来学习一种方法——三视图。”
3.小组合作任务：每组选择一个复杂的立体图形，如多面体或组合体，共同完成其三视图的绘制。在绘制过程中，注意讨论和解决遇到的问题，并在课堂上进行展示和分享。
4.写一篇小短文，介绍三视图在生活中的应用，以及学习三视图对提高空间想象能力的重要性。短文不少于300字，要求条理清晰、表达准确。
5.预习下一节课的内容，提前了解三视图在实际问题解决中的应用，为课堂学习做好准备。
3.教师简要回顾之前学习的几何知识，为新课的学习做好铺垫：“我们已经学习了平面图形、立体图形等，今天我们将进一步学习如何用三视图来表示立体图形。”
（二）讲授新知，500字
1.教师详细讲解三视图的定义，包括主视图、左视图、俯视图的概念，并通过实物模型和多媒体演示，让学生直观地了解三视图的形成过程。
2.教师以一个简单的立方体为例，逐步讲解如何绘制三视图，引导学生掌握绘制方法和技巧。
3.创设互动交流的平台，鼓励学生分享自己的绘制方法和解题思路，通过同伴教学和讨论，共同解决难点问题。
4.分层次设计练习，针对不同水平的学生提供不同难度的题目，使每个学生都能在练习中得到有效的提高。
5.教学过程中，注重反馈和评价，及时了解学生的学习进展，针对性地调整教学策略。通过个性化的指导，帮助学生克服学习中的困难。
1.空间想象能力有限，难以将立体物体与三视图相互转换。
2.对三视图的绘制方法和技巧掌握不够熟练，容易产生混淆。
新人教版九年级数学下册29.2 第1课时 三视图

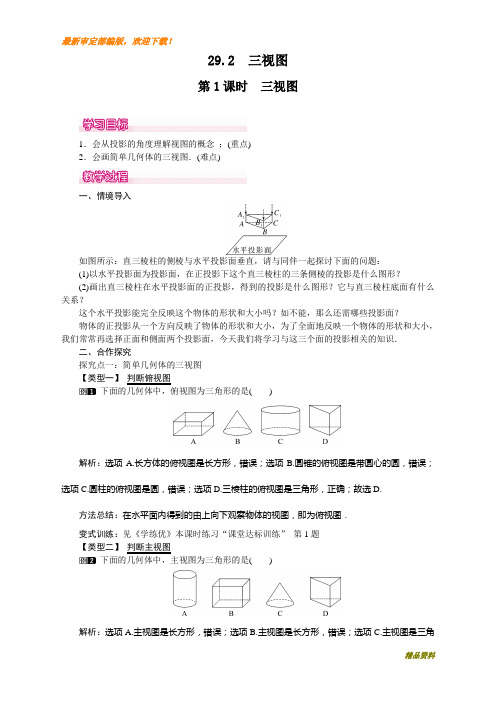

29.2 三视图第1课时三视图1．会从投影的角度理解视图的概念；(重点)2．会画简单几何体的三视图．(难点)一、情境导入如图所示：直三棱柱的侧棱与水平投影面垂直，请与同伴一起探讨下面的问题：(1)以水平投影面为投影面，在正投影下这个直三棱柱的三条侧棱的投影是什么图形？(2)画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱底面有什么关系？这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，今天我们将学习与这三个面的投影相关的知识．二、合作探究探究点一：简单几何体的三视图【类型一】判断俯视图下面的几何体中，俯视图为三角形的是()解析：选项A.长方体的俯视图是长方形，错误；选项B.圆锥的俯视图是带圆心的圆，错误；选项C.圆柱的俯视图是圆，错误；选项D.三棱柱的俯视图是三角形，正确；故选D.方法总结：在水平面内得到的由上向下观察物体的视图，即为俯视图．变式训练：见《学练优》本课时练习“课堂达标训练”第1题【类型二】判断主视图下面的几何体中，主视图为三角形的是()解析：选项A.主视图是长方形，错误；选项B.主视图是长方形，错误；选项C.主视图是三角形，正确；选项D.主视图是长方形，中间还有一条线，错误；故选C.方法总结：一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，即为主视图．变式训练：见《学练优》本课时练习“课堂达标训练”第3题【类型三】判断左视图在下面的四个几何体中，左视图与主视图不相同的几何体是()解析：选项A.正方体的左视图与主视图都是正方形，不合题意；选项B.长方体的左视图与主视图都是矩形，但是矩形的长宽不一样，符合题意；选项C.球的左视图与主视图都是圆，不合题意；选项D.圆锥的左视图与主视图都是等腰三角形，不合题意；故选B.方法总结：主视图、左视图是分别从物体正面、左面看所得到的图形．变式训练：见《学练优》本课时练习“课堂达标训练”第4题探究点二：简单组合体的三视图用四个相同的小立方体搭几何体，要求每个几何体的主视图、左视图、俯视图中至少有两种视图的形状是相同的，下列四种摆放方式中不符合要求的是()解析：选项A.此几何体的主视图和俯视图都是，不合题意；选项B.此几何体的主视图和左视图都是，不合题意；选项C.此几何体的主视图和左视图都是，不合题意；选项D.此几何体的主视图是，俯视图是，左视图是，符合题意，故选D.方法总结：主视图、左视图、俯视图是分别从正面、左面、上面所看到的图形．理解定义是解决问题的关键．变式训练：见《学练优》本课时练习“课堂达标训练”第5题探究点三：画图形的三视图分别画出图中几何体的主视图、左视图和俯视图．解析：从正面看，从左往右4列正方形的个数依次为1，3，1，1；从左面看，从左往右3列正方形的个数依次为3，1，1；从上面看，从左往右4列正方形的个数依次为1，3，1，1.解：如图所示：方法总结：画三视图的步骤：①确定主视图位置，画出主视图；②在主视图的正下方画出俯视图，注意与主视图“长对正”；③在主视图的正右方画出左视图，注意与主视图“高平齐”、与俯视图“宽相等”．要注意几何体看得见部分的轮廓线画成实线，被其他部分遮挡而看不见的部分的轮廓线画成虚线．变式训练：见《学练优》本课时练习“课后巩固提升”第7题三、板书设计1．主视图、俯视图和左视图的概念；2．三视图的画法．本节课力求突出具体、生动、直观，因此，学生多以亲自操作、观察实物模型和图片等活动为主．使用多媒体教学，使学生更直观的感受知识，激发学习兴趣．在本次教学过程中，丰富了学生观察、操作、猜想、想象、交流等活动经验，培养了学生的观察能力和想象能力，提升了他们的空间观念.。
教与学 新教案九年级数学下册 29.2 三视图(第1课时)教

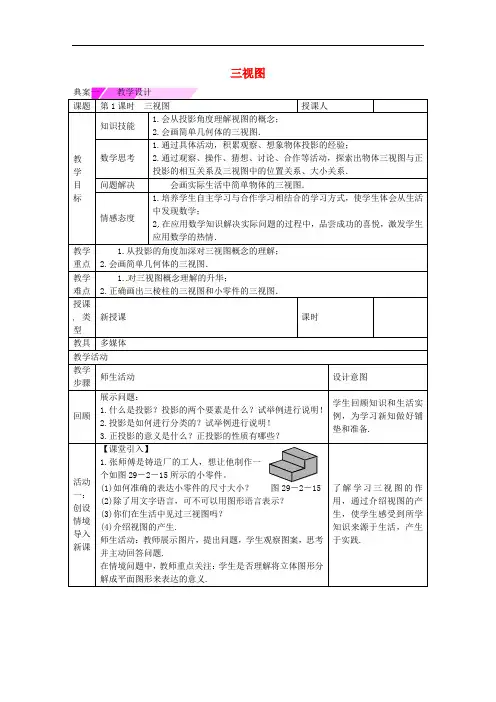

三视图典案一教学设计课题第1课时三视图授课人教学目标知识技能1.会从投影角度理解视图的概念；2.会画简单几何体的三视图．数学思考1.通过具体活动，积累观察、想象物体投影的经验；2.通过观察、操作、猜想、讨论、合作等活动，探索出物体三视图与正投影的相互关系及三视图中的位置关系、大小关系．问题解决会画实际生活中简单物体的三视图．情感态度1.培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学；2.在应用数学知识解决实际问题的过程中，品尝成功的喜悦，激发学生应用数学的热情．教学重点1.从投影的角度加深对三视图概念的理解；2.会画简单几何体的三视图．教学难点1.对三视图概念理解的升华；2.正确画出三棱柱的三视图和小零件的三视图．授课类型新授课课时教具多媒体教学活动教学步骤师生活动设计意图回顾展示问题：1.什么是投影？投影的两个要素是什么？试举例进行说明！2.投影是如何进行分类的？试举例进行说明！3.正投影的意义是什么？正投影的性质有哪些？学生回顾知识和生活实例，为学习新知做好铺垫和准备.活动一：创设情境导入新课【课堂引入】1.张师傅是铸造厂的工人，想让他制作一个如图29－2－15所示的小零件。
(1)如何准确的表达小零件的尺寸大小？图29－2－15(2)除了用文字语言，可不可以用图形语言表示？(3)你们在生活中见过三视图吗？(4)介绍视图的产生.师生活动：教师展示图片，提出问题，学生观察图案，思考并主动回答问题.在情境问题中，教师重点关注：学生是否理解将立体图形分解成平面图形来表达的意义.了解学习三视图的作用，通过介绍视图的产生，使学生感受到所学知识来源于生活，产生于实践.(续表)活动二：实践探究交流新知1.探究三视图的定义问题：对长方体的六个面进行正投影，并思考为什么选择用三视图来表达几何体的形状及尺寸.选择什么样的视图可以比较准确全面的表图29－2－16达几何体？(2)我们从六个不同方向对长方体进行正投影，可以分别得到什么样的视图？(3)这些视图分别反映了几何体的哪些尺寸？(4)只要观察哪些视图就可以比较全面的表达这个长方体的形状、大小？温馨提示：在正面内得到的由前向后观察物体的视图，叫做主视图.在水平面内得到的由上向下观察物体的视图，叫做俯视图.在侧面内得到的由左向右观察物体的视图，叫做左视图.师生活动：教师提出问题，学生独立完成，教师巡视，观察学生分析的情况，指导学生回答，引出三视图的概念，在问题中，教师应当重点关注：(1)学生是否理解用投影定义视图.(2)学生是否理解用三种视图表示立体图形的意义.2.探究三视图的画法(1)课件展示：如图29－2－17①，对几何体进行正投影得到三视图.(2)将水平面、侧面、正面展开到同一平面，观察得到的三种视图的位置关系.(3)同桌讨论得到的三种视图在大小上的规律，如图②.图29－2－17师生活动：教师提出问题：(1)如何绘制一个几何体的三视图？(观察：从不同方向正视几何体，观察几何体的三视图)(2)将这三种视图画在同一平面内，它们的位置和大小有关系吗？(3)现在将空间中的三种视图展开到同一平面，你还能确定它们各自的名称吗？(4)除了位置上的关系，在尺寸大小上，三种视图彼此之间又存在什么关系？(5)对于其他几何体，如何表示它们的长、宽、高？1.通过课件演示有利于学生发现三个视图在位置上的关系.2.交流讨论有助于学生理解三个视图的概念，明确长、宽、高之间的关系.共同归纳：三个视图的大小是互相联系的，画三视图时，三个视图要放在正确的位置．并且使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等 .画图时规定：看得见部分的轮廓线画出实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线.活动三：开放训练体现应用【应用举例】例1 画出图29－2－18中基本几何体的三视图.图29－2－18教师总结：1.确定主视图的位置，画出主视图；2.在主视图的正下方画出俯视图，“长对正”；3.在主视图的正右方画出左视图，“高平齐”、“宽相等”.例2 [教材P97例2]画出如图19－2－19所示的支架(一种小零件)的三视图，其中支架的两个台阶的高度和宽度相等.分析：支架的形状是由两个大小不等的长图29－2－19方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置关系.1.通过师生共同讨论画出几何体的三视图，明确画法和步骤，达到巩固重点知识的目的.2.通过小组合作讨论解决难点，通过摆放模型帮助学生分析想象几何体的三视图.【拓展提升】例3 如图29－2－20是一个蒙古包的照片．你认为这个蒙古包可以看成怎样的几何体？你能画出这个几何体的三种视图吗？图29－2－20以问题串的形式引导学生逐步深入的思考画出三种视图的特点．第一个问题的设置是让学生经历将实物抽象成几何体的过程，培养学生的抽象能力．第二个问题的设置帮助学生体会：物体是曲面的，正投影变成平面.活动四：课堂总结反思【达标测评】1.下列几何体的主视图不是中心对称图形的是(B)图29－2－212.下面的几何体中，主视图为三角形的是(C)图29－2－223.在①长方体，②正方体，③圆锥，④圆柱，⑤三棱柱，⑥球，这六种几何体中，其主视图、左视图、俯视图都完全相同的是__②⑥__(填上序号即可).通过设置达标测评，进一步巩固所学新知，同时检测学习效果，做到“堂堂清”.活动四：课堂总结反思4.若一个几何体的主视图和左视图都是等腰三角形，俯视图是带圆心的圆，则这个几何体可能是__圆锥__.5.如图29－2－23，分别画出从正面、左面、上面看该四棱锥得到的平面图形.图29－2－231.课堂总结：(1)本节课主要学习了哪些知识？重点研究了什么问题？(2)通过这些内容的学习，你知道画一个物体的三视图的步骤了吗？教师强调：确定好三视图的位置，“长对正”“高平齐”“宽相等”.2.布置作业：教材第101页习题29.2第1，2，3题.通过小结帮助学生梳理本节课所学内容，并从中领悟将立体图形分解成平面图形的研究方法. 【知识网络】提纲挈领，重点突出.【教学反思】①[授课流程反思]本节的内容与学生的生活实际联系密切，要注意利用好学生的数学现实观，让学生的学习尽可能地贴近生活，这样可以充分调动学生的积极性，激发学生的兴趣，让学生有一种愉快的情感体验.②[讲授效果反思]本节课的教学中，把着眼点放在如何引导学生自主探究知识上，体会转化的数学思想，学生在对比学习过程中完成了互相的交流合作.③[师生互动反思]________________________________________________________________________________________________________④[习题反思]好题题号错题题号反思教学过程和教师表现，进一步提升操作流程和自身素质.典案二导学设计【学习目标】1．知识技能(1)会从投影的角度理解视图的概念；(2)会画简单几何体的三视图．2．解决问题(1)会画实际生活中简单物体的三视图；(2)通过观察和动手操作，积累有关图形经验和数学学习经验．3．数学思考初步感受空间图形之间与平面图形的联系与转换，进一步发展学生的空间观念．4．情感态度(1)学会关注生活中有关三视图的数学问题，提高数学的应用意识，增强学好数学的信心，培养学生动手实践能力，发展空间想象能力；(2)在应用数学解决实际问题的过程中，品尝成功的喜悦，从而激发出学习数学的热情．【学习重难点】1. 重点：从投影的角度加深对三视图的理解，并会画简单几何体的三视图．2. 难点：对三视图概念理解的升华及正确地画出三棱柱的三视图．课前延伸【知识梳理】(1) 当我们__从某一方向观察一个物体__时，所看到的平面图形叫做物体的一个视图．(2)从飞机的上方、前方、侧面看飞机，所看到的图形相同吗？.(3)一个圆柱形的茶杯从上面看是什么图形？从旁边看是什么图形？(4)一个物体从不同的方向得到的视图相同吗？(5)用三个互相垂直的平面作为投影面，在__正面内__得到的由__前__向__后__观察物体的视图，叫主视图；在__水平面__内得到的由__上__向__下__观察物体的视图，叫做俯视图；在__左侧面__得到的由__左__到__右__观察物体的视图，叫做左视图．自主学习记录卡1.自学本课内容后，你有哪些疑难之处？2．你有哪些问题要提交小组讨论？一、课堂探究1(1)将空间中的三种视图展开到同一平面，它们各自应该画在什么地方？(2)三视图画在同一个平面时，它们的位置、大小有什么关系？(3)绘制一个几何体的三视图有哪些步骤及注意点？二、课堂探究2例1 画出图29－2－24所示的一些基本几何体的三视图．图29－2－24例2 画出如图29－2－25所示的支架(一种小零件)的三视图．图29－2－25例3 图29－2－26为一根钢管的直观图，请你画出它的三视图．图29－2－26三、反馈练习教材练习课后提升1．主视图、左视图、俯视图都是三角形的几何体一定是( C )A．圆锥B．棱柱C．三棱锥D．四棱锥2. 圆锥体的主视图是__三角__形，左视图是__三角__形，俯视图是__带圆心的圆___．3. 下列图形中左视图是的是( A )图29－2－274．将两个圆盘，一个茶叶桶，一个皮球和一个蒙古包模型按如图29－2－28的方式摆放在一起，其主视图是( D )图29－2－28图29－2－295.画出如图29－2－30所示的物体的三视图．图29－2－306．画出29－2－31如图中“凸”字形物体的三视图．图29－2－317．如图29－2－32，分别画出图中两个几何体的主视图，左视图和俯视图，并在俯视图中用数字表示该位置上小立方体的个数．图29－2－328．如图29－2－33，一个正三棱柱上放有一个小球，请画出它的三视图．图29－2－33。
新人教版九年级下册初中数学29.2三视图(第2课时)优质课件
科 目：数学 适用版本：新人教版 适用范围：【教师教学】
人教版 数学 九年级 下册
29.2 三视图(第2课时)
第一页，共二十二页。
导入新知 前面我们讨论了由立体图形（实物）画出三视图，
下面我们讨论怎样由三视图想象出立体图形（实物）？
A．
B．
C．
第十三页，共二十二页。
D．
连接中考
2．一个几何体的三视图如图所示，该几何体是（ ） A 主视图 左视图
