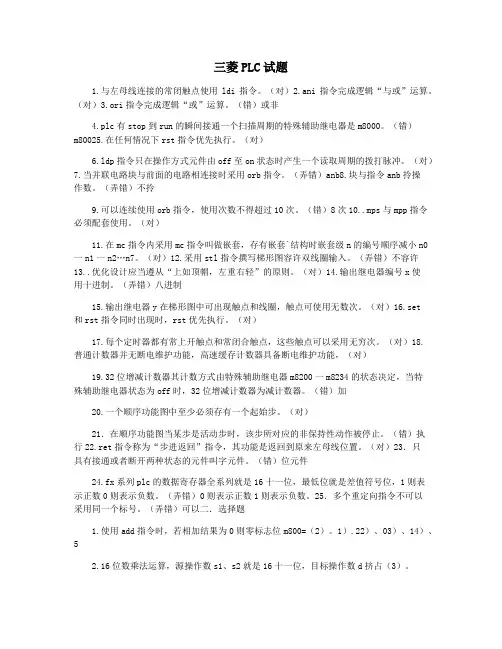

三菱PLC试题

三菱PLC试题1.与左母线连接的常闭触点使用ldi指令。

（对）2.ani指令完成逻辑“与或”运算。

（对）3.ori指令完成逻辑“或”运算。

（错）或非4.plc有stop到run的瞬间接通一个扫描周期的特殊辅助继电器是m8000。

（错）m80025.在任何情况下rst指令优先执行。

（对）6.ldp指令只在操作方式元件由off至on状态时产生一个读取周期的拨打脉冲。

（对）7.当并联电路块与前面的电路相连接时采用orb指令。

（弄错）anb8.块与指令anb拎操作数。

（弄错）不拎9.可以连续使用orb指令，使用次数不得超过10次。

（错）8次10..mps与mpp指令必须配套使用。

（对）11.在mc指令内采用mc指令叫做嵌套，存有嵌套`结构时嵌套级n的编号顺序减小n0一n1一n2…n7。

（对）12.采用stl指令撰写梯形图容许双线圈输入。

（弄错）不容许13..优化设计应当遵从“上如顶帽，左重右轻”的原则。

（对）14.输出继电器编号x使用十进制。

（弄错）八进制15.输出继电器y在梯形图中可出现触点和线圈，触点可使用无数次。

（对）16.set和rst指令同时出现时，rst优先执行。

（对）17.每个定时器都有常上开触点和常闭合触点，这些触点可以采用无穷次。

（对）18.普通计数器并无断电维护功能，高速缓存计数器具备断电维护功能，（对）19.32位增减计数器其计数方式由特殊辅助继电器m8200一m8234的状态决定，当特殊辅助继电器状态为off时，32位增减计数器为减计数器。

（错）加20.一个顺序功能图中至少必须存有一个起始步。

（对）21．在顺序功能图当某步是活动步时，该步所对应的非保持性动作被停止。

（错）执行22.ret指令称为“步进返回”指令，其功能是返回到原来左母线位置。

（对）23．只具有接通或者断开两种状态的元件叫字元件。

（错）位元件24.fx系列plc的数据寄存器全系列就是16十一位，最低位就是差值符号位，1则表示正数0则表示负数。

三菱PLC 考试题6

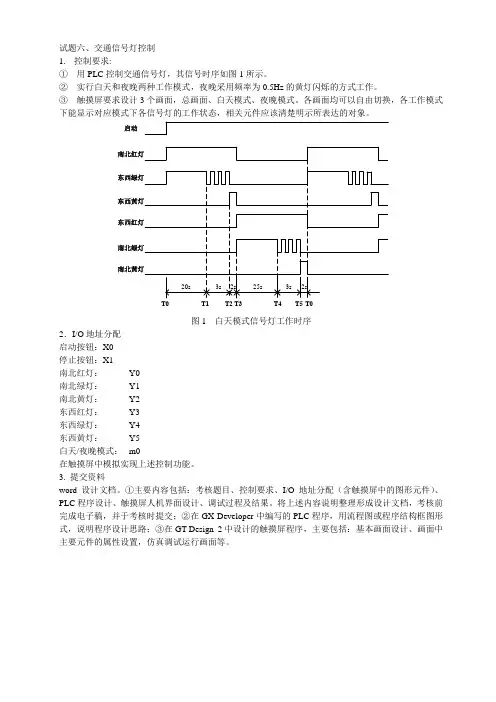

试题六、交通信号灯控制
1. 控制要求:
① 用PLC 控制交通信号灯，其信号时序如图1所示。

② 实行白天和夜晚两种工作模式，夜晚采用频率为0.5Hz 的黄灯闪烁的方式工作。

③ 触摸屏要求设计3个画面，总画面、白天模式、夜晚模式。

各画面均可以自由切换，各工作模式下能显示对应模式下各信号灯的工作状态，相关元件应该清楚明示所表达的对象。

20s
25s 3s 2s 启动
东西绿灯
东西黄灯
东西红灯
南北绿灯
南北黄灯
南北红灯
3s 2s T0T1T2T3T4T5T0
图1 白天模式信号灯工作时序
2．I/O 地址分配
启动按钮：X0
停止按钮：X1
南北红灯： Y0
南北绿灯： Y1
南北黄灯： Y2
东西红灯： Y3
东西绿灯： Y4
东西黄灯： Y5
白天/夜晚模式： m0
在触摸屏中模拟实现上述控制功能。

3. 提交资料
word 设计文档。

①主要内容包括：考核题目、控制要求、I/O 地址分配（含触摸屏中的图形元件）、PLC 程序设计、触摸屏人机界面设计、调试过程及结果。

将上述内容说明整理形成设计文档，考核前完成电子稿，并于考核时提交；②在GX-Developer 中编写的PLC 程序，用流程图或程序结构框图形式，说明程序设计思路；③在GT-Design 2中设计的触摸屏程序，主要包括：基本画面设计、画面中主要元件的属性设置，仿真调试运行画面等。

三菱PLC题库及答案

一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC正确答案：B8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms?A100 ms ，B、10ms C、15 ms D、30 ms正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128C256D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%正确答案：A15、PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：C22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：A29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、FX系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、FX系列PLC,主控指令应采用A、CJB、MCC、GO TOD、SUB正确答案：B32、FX系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、FX系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、FX系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、FX系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、FX系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：A52、FX系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL正确答案：D53、FX系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL正确答案：C54、FX系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：C55、FX系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：B56、FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：C57、FX系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：D58、FX系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、FX系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、FX1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、FX1S系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、PLC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、PNP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图,C步进流程图(SFC)D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、三菱FX系列PLC内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度B、方向C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、SFC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、RS486正确答案：A、B、CS7系列基础知识PLC选择题1（附件答案）1．世界上第一台可编程序控制器PDP-4是 A 在1969年研制出来的。

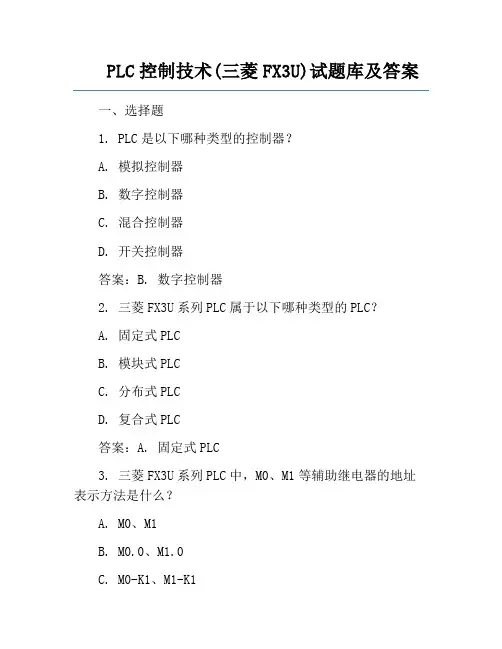

PLC控制技术(三菱FX3U)试题库及答案

PLC控制技术(三菱FX3U)试题库及答案一、选择题1. PLC是以下哪种类型的控制器？A. 模拟控制器B. 数字控制器C. 混合控制器D. 开关控制器答案：B. 数字控制器2. 三菱FX3U系列PLC属于以下哪种类型的PLC？A. 固定式PLCB. 模块式PLCC. 分布式PLCD. 复合式PLC答案：A. 固定式PLC3. 三菱FX3U系列PLC中，M0、M1等辅助继电器的地址表示方法是什么？A. M0、M1B. M0.0、M1.0C. M0-K1、M1-K1D. M0/M1答案：A. M0、M14. 三菱FX3U系列PLC的输出继电器地址表示方法是什么？A. Y0、Y1B. Y0.0、Y1.0C. Y0-K1、Y1-K1D. Y0/Y1答案：A. Y0、Y15. 三菱FX3U系列PLC中，定时器的地址表示方法是什么？A. T0、T1B. T0.0、T1.0C. T0-K1、T1-K1D. T0/T1答案：A. T0、T1二、填空题6. PLC的基本组成包括____、____、____和____四部分。

答案：输入接口、输出接口、中央处理单元、电源7. 三菱FX3U系列PLC的编程语言主要有____、____和____三种。

答案：梯形图、指令表、功能块图8. 在PLC控制系统中，输入/输出模块的作用是____。

答案：将外部信号转换为PLC可以处理的信号9. PLC的扫描周期主要包括____、____、____和____四个阶段。

答案：输入扫描、用户程序执行、输出扫描、诊断与通信10. 三菱FX3U系列PLC中的计数器有____、____和____三种类型。

答案：向上计数器、向下计数器、环形计数器三、判断题11. PLC的输入/输出模块是PLC与外部设备之间的接口电路。

（）答案：√12. 三菱FX3U系列PLC的编程软件支持在线监控功能。

（）答案：√13. PLC的扫描周期与用户程序的长短无关。

高职电气控制与PLC(三菱)期末考试试卷附答案

一、填空题（本大题共 20 个空，每空 1 分，共 20 分）
得分评阅人
1.PLC 的中文名叫
，它是一种专门为在工业环境下应用而设计的
的电子系统。世界上第一台 PLC 是由
公司提出的，并在其
汽车生产流水线上试运行。
2.交流接触器主要由
和
两部分组成。具有
和
保护功能。
3.PLC 输出有
,
和
三种方式。
4.PLC 软件系統由
辅助触点分布在 6 号图区，1 个常闭辅助触点在 6 号图区；
3）KM3 的 3 个主触点分布在 3 号图区，1 个常开辅助触点分布在 6 号图区，另 1 个常开
辅助触点分布在 4 号图区，1 个常闭辅助触点在 6 号图区。
2. 答.（一）分析控制对象的生产工艺过程及控制要求（二）可编程控制器的资源分配
___________院系_______________专业______年级_______班姓名_____________学号________________

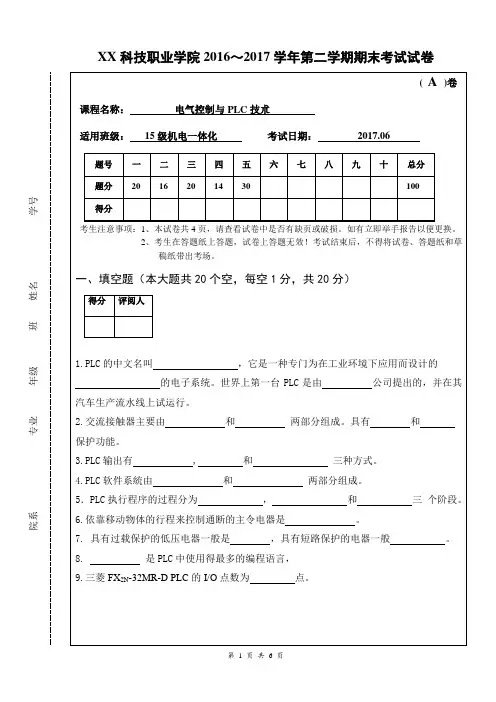

XX 科技职业学院 2016～2017 学年第二学期期末考试试卷 ( A )卷
课程名称：
电气控制与 PLC 技朮
适用班级： 15 级机电一体化
4.降压启动：为减小电机启动电流大，而通过降低启动电压的方法执行启动的过程与方法。
三 .问答题[4 小题, 每小题 5 分, 共 20 分]
1. 答：1）KM1 的 3 个主触点分布在 2 号图区，1 个常开辅助触点分布在 4 号图区，1
个常闭辅助触点在 6 号图区；
2）KM2 的 3 个主触点分布在 3 号图区，1 个常开辅助触点分布在 5 号图区，另 1 个常开
4. 答交流接触器主要作开关元件，以控制电动机等负载的大电路。继电器作为电路控制

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.PLC2.PLC运算后得出3.在反映器件逻辑关系的梯形图中并不出现。

4.PLC5.6.使用计数器C201作加法计数时，特殊辅助继电器M8201态。

7.使用一次MPS指令，而将原有的数据移8.梯形图中，9.10.11.当变址寄存器V=6时，位组合元件K2X2V的实际地址为12.存储器是PLC13.PLC14.PLC15.PLC16.PLC中某个元件被选中，代表这个元件的存储单元失去选中条件，代表这个元件的存储单元17.在有几个串联回路并联时，18.功能指令助记符前标记（D）符号，表示该指令是19.功能指令助记符后标记（P20.FX2系列PLC编程元件分为两个部分，第二部分21.在可编程控制器内部主要用于开关量信息的传递、变换及逻辑处理的编程元22、PLC输入输出接点的连接方式有汇点方式和独立方式。

23、S7-200PLC中断优先级按从高到低的顺序是 b a c 。

a．I/O中断 b．通讯中断 c．定时中断24、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP 模式。

（RUN，STOP）25、F1-40E是F1系列PLC的扩展单元（基本单元，扩展单元）。

26、输出指令不能用于输入映像寄存器。

27、PLC需要通过 PC/PPI 电缆与微机连接。

28、AIW0是S7-200 PLC的模拟输入寄存器，其长度是 16位。

29、LDI、AI、ONI等指令中的“I”表示直接功能，其执行时从实际输入点得到相关的状态值。

30、手持式编程器可以为PLC编写指令表方式的程序。

31、STEP 7 Micro是S7-200 PLC的编程软件，使用该软件的微机可以（可以，不可以）直接与PLC通讯，能（能，不能）进行PLC运行状态的在线监视。

32、定时器和记数器除了当前值以外，还有一位状态位，状态位在当前值大于等于预置值时为ON。

33、F1-40MR是F1系列PLC的基本单元（基本单元，扩展单元），40表示其具有 40个输入输出点。

34、M71(SM0.1)_ 是初始化脉冲，仅在_PLC由STOP_变为RUN _时接通一个扫描周期。

35、选择PLC型号时，需要估算输入输出点数，并据此估算出程序的存储容量，是系统设计的最重要环节。

36、PLC一般能（能，不能）为外部传感器提供24V直流电源。

37、VD200是S7-200 PLC的变量存储器，其长度是 32位。

38、被置位的点一旦置位后，在执行复位指令前不会变为OFF，具有锁存功能。

39、JMP跳转指令不能（能，不能）在主程序、子程序和中断程序之间相互跳转。

40．由导线连接决定器件间逻辑关系的控制方式称为接线逻辑；而PLC则是采用存储逻辑关系。

41．FX2系列PLC由基本单元、扩展单元、扩展模块及特殊功能单元组成。

42．PLC的软件包含系统软件和应用软件二大部分。

43．与构建PLC系统关系直接相关的性能指标有：一般技术指标、电源技术指标、输入/输出技术指标和性能技术指标。

44．状态转移图的状态三要素是：负载驱动、转移条件和转移方向。

45．PLC用开发过程分为：控制对象的生产工艺过程及控制要求调查、可编程控制器的资源分配及接线设计、程序编制、程序的调试及修改完善四个步骤。

46．PLC由_硬件__和_软件___两部分组成，前者又由_中央处理器（CPU）__、__存储器（ROM、RAM）___、_输入输出器件（I/O接口）__和__电源及外部设备__等部分组成。

47．可编程控制器的硬件结构大体上可分为中央处理器、存储器、输入输出器件、电源及外部设备组成。

1、传感器的输出晶体管对于源型须为（A ）集电极开路型A、PNPB、NPMC、PND、NPN2、传感器的输出晶体管对于漏型须为（ B ）集电极开路型A、NPMB、NPNC、PNPD、PN3、PLC输出接口电路（ B）响应时间最长。

A、SSRB、继电器C、双向可控硅D、晶体管4、OUT指令对于（ A ）是不能使用的A、输入继电器B、输出继电器C、辅助继电器D、状态继电器5、串联电路块并联连接时，分支的结束用（ C ）指令A、AND/ADIB、OR/ORIC、ORBD、ANB6、使用（ B ）指令，元件Y、M仅在驱动断开后的一个扫描周期内动作A、PLSB、PLFC、MPSD、MRD7、FX2N的输出继电器最多可达（ C ）点A、64B、128C、256D、5128、一般要求模拟放大电路的输入电阻（ A ）A、大些好，输出电阻小些好B、小些好，输出电阻大些好C、和输出电阻都大些好D、和输出电阻都小些好9、FX2N PLC软元件中有（ C ）点状态可构成状态转移图。

A、300B、600C、900D、120010、对于所有的FX CPU ,表示1 秒时钟脉冲的是（ B ）A、M8011B、M8013C、M8014D、M801511、PLC设计规范中，RS232通讯的距离是（ D ）A、1300mB、200mC、30mD、15m12、电源回路 PLC供电电源一般为（ B ）A、AC110VB、AC85—240VC、AC220VD、DC36V13、三菱FX系列PLC普通输入点，输入响应时间大约是（B ）A、100 msB、10msC、15 msD、30 ms14、FX2N系列最多能扩展到（ C ）个点A、30B、128C、256D、100015、工业级模拟量，哪一种更容易受干扰（ A ）A、uA级B、mA级C、A级D、10A级16、在PLC自控系统中，对于模拟量输入，可用（ A ）扩展模块A、FX2N-4ADB、FX2N-4DAC、FX2N-4AD-TCD、FX2N-232BD17、FX系列PLC中PLD表示（ A ）指令A、下降沿B、上升沿C、输入有效D、输出有效18、FX系列PLC中RST表示（ C ）指令A、下降沿B、上升沿C、复位D、输出有效19、电力场效应管MOSFET适于在（D ）条件下工作。

A、直流B、低频C、中频D、高频20、功能指令（ B ）表示主程序结束A、RSTB、ENDC、FENDD、NOP21、FX系列PLC中表示Run监视常闭触点的是（ B ）A、M8011B、M8000C、M8014D、M801522、在PLC自控系统中，对于温度控制，可用（ C ）扩展模块A、FX2N-4ADB、FX2N-4DAC、FX2N-4AD-TCD、FX0N-3A23、三菱FX系列PLC普通输入点，输入响应时间大约是（ B ）A、100 msB、10msC、15 msD、30 ms24、国内外PLC各生产厂家都把( A )作为第一用户编程语言A、梯形图B、指令表C、逻辑功能图D、C语言25、FX1n系列PLC是一种普遍选择方案，最多可达（ A ）点控制。

A、128B、256C、320D、35026、在PLC自控系统中，对于压力输入，可用（ A ）扩展模块A、FX2N-4ADB、FX2N-4DAC、FX2N-4AD-TCD、FX2N-232BD27、FX系列PLC中PLF表示（A ）指令A、下降沿B、上升沿C、输入有效D、输出有效28、FX系列PLC中RST表示（ C ）指令A、下降沿B、上升沿C、复位D、输出有效29、FX系列PLC中，16位加法指令应用（B ）A、DADDB、ADDC、SUBD、MUL30，微机的核心是( C )A、存储器B、总线C、CPUD、I/O接口31、M8013是归类于（ C ）A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器32、FX系列PLC中，32位乘法指令应用是（ D ）A、DADDB、ADDC、DSUBD、DMUL33、FX系列PLC中，16位除法指令应用（ C ）A、DADDB、DDIVC、DIVD、DMUL34、FX系列PLC中，位左移指令应用（ D ）A、DADDB、DDIVC、SFTRD、SFTL35、热继电器在电路中做电动机的（ C ）保护A、短路B、过载C、过流D、过压36、步进电机的控制脉冲的电压一般是（ C ）A、DC24VB、DC12VC、DC5VD、AC220V37、对于输出接口电路，（ B ）型响应时间最长。
