IBM 3650 raid配置
x3650M4_raid10_配置方法
x3650M4配置raid10方案
1、本文环境介绍
OS:
DISK：600GB*4
2、进入raid配置界面
新服务器
开机自检的时候，会提示输入 CTRL + H 进入。
已经安装过操作系统的服务器
如果之前安装的是windows2008R2的话，开机不会显示要求用户输入CTRL + H 界面。
需要先进入到bois里。
步骤如下：
按F1进入到bois
选择“System Settings”
选择“Adapters and UEFI Drivers”
选择“Please press ENTER to compile the list of drivers”
选择“LSI EFI SAS Driver”下面那一行，即
“PciRoot(0x0)/Pci(0x2,0x2)/Pci(0x0,0x0)”
在出现的界面输入 1
按回车进入 WebBIOS
3、配置raid
以下服务器，已经配置过raid10，如下图：
清除原有raid配置信息，如下图：
选择左侧的“Configuration Wizard”，如下图：
选择两块磁盘加入到Drive Group0，选择“Accept DG”，再增加一组，如下图：
注意，一定要再增加一个空组，Driver Group2，如下图：
进入到下一界面后，要选择Update Size
当进行到下图，可以直接选择Home返回到原始配置页面。
如果配置正确，会出现以下图片。
最后，记得保存raid配置和bois配置。
x3650M3 硬件配置
MTM offering
10
BR10il v2 @Dedicated Slot
Upgrade 4 8 disks OPT:69Y4236
© 2009 IBM Corporation
M1015/M5014/M5015 @Dedicated Slot
L1:69Y4235
L1:59Y3821
© 2012 IBM Corporation
12 © 2009 IBM Corporation
© 2012 IBM Corporation
12
New
X3650 M3
460W and 675W HE 电源介绍（2）
由上图可知，460W电源的效率在输出功率0-230W时是递增的的，而675W传统电源是在输 出338W时达到极值，两者最高值相同。根据简单的数学推论可知，在低于230W的平均负载 时候，460W的效率比675W高 因此：对于230W之间的通常服务器的负载来说，使用460W电源的好处是 1. 每颗电源的成本降低 2. 电源的效率提高 用户的平均功率是230W，使用460W电源负载为50%,因此效率是92%，而使用675W电源， 负载为34%，效率为90-92%之间。假定为91%，那么3年节约电费大约为72度，节约电费 144元 对于675W电源和675W高效率电源来说，假设负载为50%。675W高效率电源比675W电源 效率高3%，所以三年可以节约电能为：303度，大约为606元。 两者价格差距不大，用户很快收回成本
16块硬盘
9 © 2009 IBM Corporation
© 2012 IBM Corporation
9
X3650 M3
x3650 M3 存储升级路线图
Optional DVD, L1:44W3253 / OPT: 46M0902 4 8 Disks for 7945-A2x MTM, OPT:69Y4236

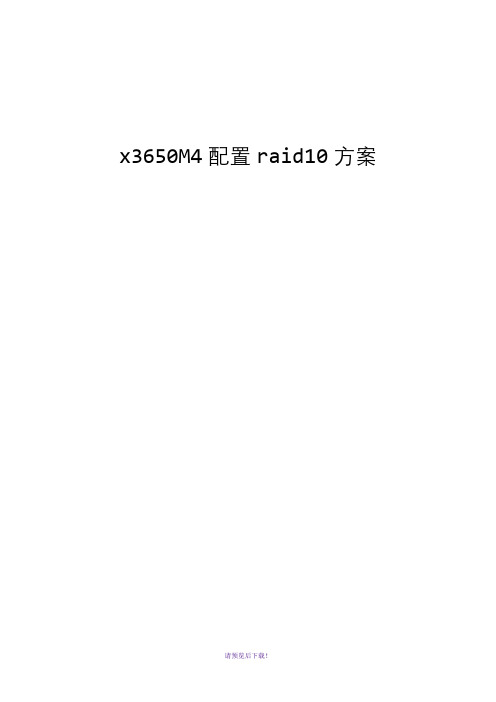

x3650M4-raid10-配置方法
x3650M4配置raid10方案
1、本文环境介绍
OS: redhat5.9_64
DISK：600GB*4
2、进入raid配置界面
◆新服务器
开机自检的时候，会提示输入 CTRL + H 进入。
◆已经安装过操作系统的服务器
如果之前安装的是windows2008R2的话，开机不会显示要求用户输入CTRL +
H 界面。
需要先进入到bois里。
步骤如下：
✧按F1进入到bois
✧选择“System Settings”
✧选择“Adapters and UEFI Drivers”
✧选择“Please press ENTER to compile the list of drivers”
✧选择“LSI EFI SAS Driver”下面那一行，即
“PciRoot(0x0)/Pci(0x2,0x2)/Pci(0x0,0x0)”
✧在出现的界面输入 1
✧按回车进入 WebBIOS
3、配置raid
以下服务器，已经配置过raid10，如下图：
清除原有raid配置信息，如下图：
选择左侧的“Configuration Wizard”，如下图：
选择两块磁盘加入到Drive Group0，选择“Accept DG”，再增加一组，如下图：
注意，一定要再增加一个空组，Driver Group2，如下图：
进入到下一界面后，要选择Update Size
当进行到下图，可以直接选择Home返回到原始配置页面。
如果配置正确，会出现以下图片。
最后，记得保存raid配置和bois配置。
（注：可编辑下载，若有不当之处，请指正，谢谢!）
请预览后下载！。

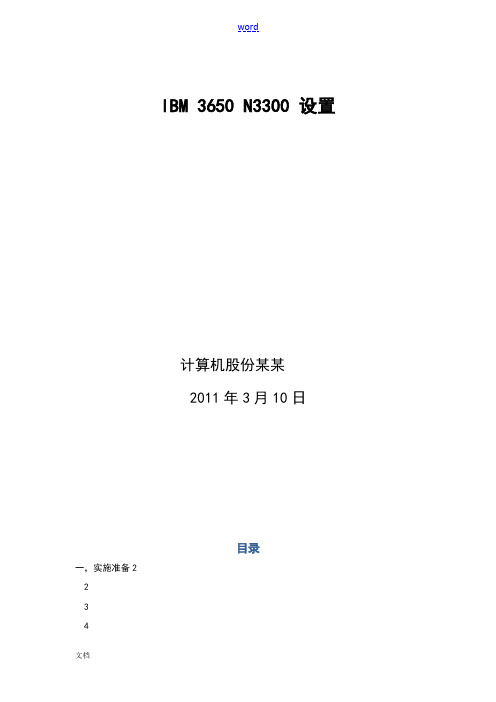

ibm3650N3300盘阵调试
IBM 3650 N3300 设置计算机股份某某2011年3月10日目录一，实施准备2234二，工作内容552.2设备上架。
5811112.5.1 设置服务器BIOS11 1527附件超级终端的使用29一，实施准备二，工作内容当着用户的面将设备开箱，签署<<01设备开箱检验记录表-网络通信设备>> <<02设备开箱检验记录表-终端设备>> <<03设备开箱检验记录表-软件>> <<04工程物资进场报验表>> <<04设备开箱检验记录表-机柜KVM>> <<设备加电测试单>>注意：有些设备的合格证在设备的底面贴着磁盘阵列的箱子里面有红旗LINUX操作系统和NOD32服务器版防病毒软件2.2设备上架。
注：设备上架的时候请先上架磁盘阵列，然后把磁盘阵列的电源接上，开机充电，此时不要管磁盘阵列面板上的黄灯，等其他工作全部做完后，重新关闭磁盘阵列电源，然后再重启动磁盘阵列进展调试。
按照设备的上架手册将设备上到指定机架的U，需要上架的设备包括✓KVM✓磁盘阵列✓服务器地市级省级设备连接所需线缆在磁盘阵列的包装箱中，请使用一米线缆和两米线缆和5米线缆。
按照设备连接图将设备连接起来●服务器与磁盘阵列连接服务器与磁盘阵列采用光纤线进展连接，光纤线在磁盘阵列的箱子里。
●服务器与交换机连接服务器与交换机采用网线进展连接，网线在磁盘阵列的箱子里，服务器与交换机的连接使用2米或者5米线缆。
如果交换机还没有上到机架上，将网线的一头插入服务器的网络接口卡中，另一端绑在机柜交换机所在U数的旁边。
并用标签纸写上“服务器〞三字。
磁盘阵列与交换机连接磁盘阵列与交换机采用网线进展连接，网线在磁盘阵列的箱子里，磁盘阵列与交换机的连接使用2米或者5米线缆。
如果交换机还没有上到机架上，将网线的一头插入磁盘阵列的网络接口卡中，另一端绑在机柜磁盘阵列所在U数的旁边。
ibm-服务器-3650-serverguide-安装系统详细方法-好
ServerGuide 引导安装指南适用于当前IBM System X部分机型设置和配置概述：使用ServerGuide 设置和安装CD 时，您不需要安装软盘。
可以使用CD 配置任何支持的IBM 服务器型号。
安装程序提供了安装服务器型号所需要的任务列表。
在装有ServeRAID 适配器或具有RAID 能力的集成SAS 控制器的服务器上，您可以运行ServeRaid Manager配置程序来创建逻辑驱动器。
注：ServerGuide 程序的特征和功能可能随版本的不同而略有不同。
要了解您现有版本的更多信息，请启动ServerGuide 设置和安装CD 并查看联机概述。
并非所有的服务器型号都支持所有特点。
ServerGuide 程序需要一台具有已启用的可启动（可引导）CD-ROM 驱动器的、受支持的IBM 服务器。
除ServerGuide 设置和安装CD 外，您还必须准备好操作系统CD 以安装操作系统。
IBM服务器安装系统需要用到 Server Guide引导光盘进行安装一旦应用此光盘！硬盘上面所有数据都丢失！重新分区！切忌！提前备份好资料！提醒：此步骤非常重要！数据先备份！！当您启动ServerGuide 设置和安装CD 时，此程序将提示您完成以下任务：选择语言。
选择键盘布局以及国家或地区。
查看概述以了解ServerGuide 功能。
查看自述文件以了解您的操作系统和适配器的安装提示。
开始安装操作系统。
您将需要操作系统CD。
下面以通过ServerGuide引导安装光盘安装Microsoft Windows Server 2003 Enterprise 版本操作系统为例：1．用ServerGuide CD启动服务器,显示如下画面选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择“English”2.选择键盘布局以及国家或地区画面，在这里全部选择“United States”，然后点击”NEXT”:3.出现许可协议界面，阅读许可协议内容，点击“I accept”继续即可：中文用户可以在Language选项中选择Chinese 阅读中文协议.4.查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击“NEXT”继续：5.在这里可以选择您要安装的操作系统，选择后点击”NEXT”：6.列表显示接下来将要做的配置，目前提示要设置日期和时间，点击”NEXT”：7.设置正确的日期和时间后点击”NEXT”：8．当出现清除硬盘信息界面时，请根据情况选择选择跳过或者清除，点击“NEXT”（注：如果有需要保留已有的阵列信息，请选择“Skip this task”，但硬盘上的数据和分区仍然会被清除掉）；如果按上图所示选择Skip this task,则直接跳到第14步。
IBM 3100,3200,3400,3500,3250,3550,3650,3850,3690,3950配置规格
机架 式服 务器
x3250 M2
x3250 M3
英特尔® 至强® 3370（四核）（最高 3.00GHz/12MB/1333MHz）、英特尔至强 3100（双核）（最高 3.16GHz/6MB/1333MHz）、英特尔酷睿 2 双核 E7200（最高 2.80GHz/3GB/800MHz）或英特尔奔腾® （双核）（最高 2.66GHz/2MB/800MHz）或英特尔赛扬® 英特尔® 至强® 3400系列（四核）（最高 2.93GHz/8MB/1333MHz）/英特尔赛扬® 、奔腾®或酷睿™ i3（双核）处理器（最 高 3.06GHz/1333MHz-4MB）
x3400 M3
英特尔® 至强® 5500/5600系列处理器, 最 1\2 高英特尔至 强 E5640四核处理器 2.66Ghz;4MB 或12MB(根据型号不同)
最多 16个 DIMM 插 槽，128GB （DDR-3 1333MHz RDIMM） 或 48GB （DDR-3 1333MH
SYSTEM Microsoft® Windows Server® 2008 R2、Red Hat Enterprise Linux®、 SUSE Linux Enterprise Server
TIME 一年客户更换 元件和现场有 限保修
内嵌 RAID-0、-1 1个 PCI 端口、3个 PCIe 或集成 3Gbps 硬 端口（x16、x8、x4） 件 RAID-0、-1 （因型号而异）
2个 x8 PCIe 第二代插槽和 嵌入式软件 RAID-0、-1 或硬 1个 x4 PCIe 第二代埋槽 件 RAID-0、-1、1E 或 RAID-0、-1 、-10（可选 -5， 带 SED 功能）或 RAID-0、-1、-10 、-5、-50（可选 -
x3650M4raid10配置方法
x3650M4配置raid10方案
1、本文环境介绍
OS: redhat5.9_64
DISK：600GB*4
2、进入raid配置界面
◆新服务器
开机自检的时候，会提示输入 CTRL + H 进入。
◆已经安装过操作系统的服务器
如果之前安装的是windows2008R2的话，开机不会显示要求用户输入CTRL + H 界面。
需要先进入到bois里。
步骤如下：
✧按F1进入到bois
✧选择“System Settings”
✧选择“Adapters and UEFI Drivers”
✧选择“Please press ENTER to compile the list of drivers”
✧选择“LSI EFI SAS Driver”下面那一行，即
“PciRoot(0x0)/Pci(0x2,0x2)/Pci(0x0,0x0)”
✧在出现的界面输入 1
✧按回车进入 WebBIOS
3、配置raid
以下服务器，已经配置过raid10，如下图：
清除原有raid配置信息，如下图：
选择左侧的“Configuration Wizard”，如下图：
选择两块磁盘加入到Drive Group0，选择“Accept DG”，再增加一组，如下图：
注意，一定要再增加一个空组，Driver Group2，如下图：
进入到下一界面后，要选择Update Size
当进行到下图，可以直接选择Home返回到原始配置页面。
如果配置正确，会出现以下图片。
最后，记得保存raid配置和bois配置。
ibm服务器怎么做raid
ibm服务器怎么做 raid有时候IBM X3650M3型号的服务器硬盘坏了需要重新做RADID5，或者新买的服务器作系统前需要做RAID5 ，下面介绍下两种做这种型号的服务器怎么做RAID5。
ibm服务器做raid的方法启动IBM X3650M3服务器，会先有几个初始化的界面略过，需要等待，大概几分钟。
顺序如下。
2一直到如下的界面，按ctrl+H ，即可进入服务器自带的RAID5配置界面。
3点击START开始。
4在主界面点击左侧 Configuration Wizard选项。
5在配置界面，选择New Configuration(全新配置)，这个选项将清除已有的配置信息，并且全新创建新的配置。
点击NEXT。
6单选按钮选择Automatic Configuration(自动配置)，在下拉框中选择 Redundancy when possible ,自动创建RAID1或者RAID5，提供数据冗余,建议选此选项。
点击NEXT。
7会提示选择会清除原来的配置，并破坏驱动，问是否肯定清除配置，点击YES。
8配置预览，点击accept接受配置并保存配置。
9选择接受后，会提示所有数据会丢失，问是否初始化，选择YES。
10配置成功，点击BACK，返回主界面。
11配置完成，点击exit，退出。
12最后提示退出应用程序，选择YES。
13最后提示重启系统。
END使用引导盘做RAID5找到服务器自带的引导盘，如果没有到IBM官网找ServerGuide，下载对应服务器的引导盘，刻录，开启服务器，装入光盘。
到图中这步后按F12。
出来的界面选择CD/DVD启动。
由于光盘数据量大，加载程序需要二十分钟左右，出来的第一个界面选择语言，没有中文，我们选择英文。
进入第一界面选择美式键盘。
出来的协议选择接受协议(I accept),后点击NEXT，接下来的欢迎屏幕直接点NEXT。
在下来的一屏是导入驱动，不选，直接NEXT。
在接下RAID configuration only，NEXT。
ibm服务器 RAID配置全程
一、RAID介绍RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。
后来RAID中的字母I被改作了Independen t，RAID就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。
可以把RAID理解成一种使用磁盘驱动器的方法，它将一组磁盘驱动器用某种逻辑方式联系起来，作为逻辑上的一个磁盘驱动器来使用。
RAID的优点1. 传输速率高。
在部分RAID模式中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍的速率。
因为CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。
2. 更高的安全性。
相较于普通磁盘驱动器很多RAID模式都提供了多种数据修复功能，当RAID中的某一磁盘驱动器出现严重故障无法使用时，可以通过RAID中的其他磁盘驱动器来恢复此驱动器中的数据，而普通磁盘驱动器无法实现，这是使用RAID的第二个原因。
RAID的分类RAID 0，无冗余无校验的磁盘阵列。
数据同时分布在各个磁盘上，没有容错能力，读写速度在RAID中最快，但因为任何一个磁盘损坏都会使整个RAID系统失效，所以安全系数反倒比单个的磁盘还要低。
一般用在对数据安全要求不高，但对速度要求很高的场合，如：大型游戏、图形图像编辑等。
此种RAID模式至少需要2个磁盘，而更多的磁盘则能提供更高效的数据传输。
RAID 1，镜象磁盘阵列。
每一个磁盘都有一个镜像磁盘，镜像磁盘随时保持与原磁盘的内容一致。
RAID1具有最高的安全性，但只有一半的磁盘空间被用来存储数据。
主要用在对数据安全性要求很高，而且要求能够快速恢复被损坏的数据的场合。
此种RAID模式每组仅需要2个磁盘。
RAID 0+1，从其名称上就可以看出，它把RAID0和RAID1技术结合起来，数据除分布在多个磁盘上外，每个磁盘都有其物理镜像盘，提供全冗余能力，允许一个以下磁盘故障，而不影响数据可用性，并具有快速读写能力。
IBM-X3650增加硬盘
IBM-X3650增加硬盘所以开机按CTRL + H 进入webbios ：1、configuration wizard---》add configuration ---》manual configuration---》add to array -->accept DG ---->next ---->add to span---->next --->accpet -----> next ---->NO --->save YES----> HOME2、重启机器，把硬盘挂载到你需要添加空间的目录。
Physical View/ Logical View（物理视图/逻辑视图）：如前所述，用来选择相应视图界面。
Physical View 示例Logical View 示例三创建阵列配置信息1. 使用配置向导（Configuration Wizard）在主界面点击左侧 Configuration Wizard选项，会进入配置向导的画面：2. 选择配置方式—— Clear Configuration（清除配置）：清除已有的配置信息。
注：有提示，会丢失所有的数据！—— New Configuration（全新配置）：清除已有的配置信息，并且全新创建新的配置。
注：有提示，会丢失所有的数据！——Add Configuration（添加配置）：保留原有配置信息，并且添加新的硬盘到原有的配置中。
（该配置通常不会引起数据丢失，但该操作有风险，建议先备份数据!）注意：如果选择前两个选项（Clear Configuration和New Configuration），会丢失所有数据！请先备份所有数据！（注：以下分别对三种配置方式进行示例配置，实际配置过程中，只需要选择其中过一种方式即可。
不需要三种方式重复配置!）3. 使用自动配置模式（Auto Configuration：Without Redundancy）选择Auto Configuration：Without Redundancy选项，然后点击Next按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IBM 3650 raid配置
1、首先找到IBM服务器配套光盘，找出其中的SERVERGUIAD光盘，放入IBM服务器的光驱中，启动系统；
2.选择“English”后显示如下选择键盘布局以及国家或地区画面，在这里全部选择“United States”，然后点击下一步；
3.这里是ServerGuide International License Agreement，点击“I accept”继续即可；
4. 查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击下一步；
5.在这里我们可以选择您要安装的操作系统，选择后点击下一步；
6.列表显示了下来将要做的配置，目前提示要设置日期和时间，点击下一步；
7.设置日期和时间后点击下一步；
8.这一步提示将清除硬盘上所有数据，点击下一步；
9.这一步有两个选项，如果您想保留RAID卡上的原有阵列信息，请选择“Skip this task”,否则请选择第二项（注意这一步将清除硬盘上所有数据）；
10.当选择了“Clear all hard disk drives and restore ServeRAID to defaults”后显示如下界面；
11.下一步将进行 RAID 卡的配置过程，点击下一步；
12. 进入了ServeRAID Manager配置界面后，有两个选项“Express configuration for controller 1(快速配置)”和“Custom configuration for controller 1（手工配置）”，快速配置将按软件
默认选项进行配置，如果想定制配置请选择手工配置；
13.选定“Express configuration for controller 1(快速配置)”后即进入以下界面，一切为软件默认设置，检查无误后点击Apply 执行配置；
14.选定“ Custom configuration for controller 1（手工配置）”后，进入如下界面，左边是控制器1上连接的硬盘，将左侧硬盘拖进右侧“New array A”中，然后点击下一步：
15.在如下红圈处输入逻辑驱动器的大小，推荐一个控制器上只有一个逻辑驱动器。
点击下一步；
16.检查配置信息是否有误，点击Apply执行配置；.
17.点击“Apply”确认配置，弹出确认对话框，点击Yes做确认；
18.RAID配置完成，点击“Continue”则回到ServeRAID Manager配置界面，（注：这时候RAID开始初始化、同步，需要很长的时间，其实不用等，直接继续下面的步骤，他会在过程中自己继续进行）点击“Exit”则退出ServeRAID Manager界面继续安装；
19.下一步创建操作系统的分区
20.ServerGuide提示您服务器需要重新启动；
21.重新引导后进入如下界面进行分区和文件系统类型选择，在分区时注意不要小于2G的容量
22.ServerGuide正在重启应用程序
23.显示操作系统分区工作执行状态
24.提示操作系统分区任务完成，点击下一步继续进行配置
25.检查服务器所配置的信息有无错误，然后点击下一步
26.下面我们开始设置win2003安装的相关配置
27.在下面界面上输入用户名，计算机名和序列号，注意这里画圈地方是输入WIN2003操作系统的序列号：
28.选择服务器的网络设置，我们按默认设置即可：
29.选择网卡的设置，可以按系统默认的网卡类型先进行安装，待操作系统安装好后可以进行更改
30.选择WIN2003 系统的license数量：
31. 选择操作系统的地域和时区的设置，如果您安装的是中文WIN2003系统，请注意时区的选择要选择“Beijing”时间；primary language要选择“Chinese(PRC)”;alternate languages要选择“Simplified Chinese”.
32.在以下界面选择您要安装的windows组件，点击下一步确认
33.ServerGuide 会显示windows的相关安装路径，查看无误后点击下一步
34.Windows开始copy安装所需要的文件：
35.数据copy完成后，提示如下信息，ServerGuide光盘会自动弹出，您需要更换Windows2000 Server光盘：
36.插入win2003 光盘后回车确认，认真阅读微软最终用户License 使用手册后选择“I agree”
37.开始copy windows安装文件：
38.按照屏幕要求移除WINDOWS 2003 光盘后重启服务器，服务器将进入无人职守安装，自此ServerGuide光盘配置完成。
39.进入系统后，你会发现，所有驱动已经自动帮你装好，一个干净完整的2003系统呈现在你的面前，接下去该干嘛就干嘛。
