直线电机应用场景
直线电机在数控机床中的应用
直线电机在数控机床中的应用直线电机的历史可以追溯到1840年惠斯登制作的并不成功的略现雏形的直线电机，其后的160多年中直线电机经历了探索实验、开发应用和使用商品化三个时期。
1971年至目前，直线电机终于进入独立应用的时期，各类直线电机的应用得到了迅速的推广，制成了许多有实用价值的装置和产品，例如直线电机驱动的钢管输送机、运煤机、各种电动门、电动窗等。
利用直线电机驱动的磁悬浮列车，速度已超过500km/h，接近了航空飞行的速度。
我国的直线电机的研究和应用是从20世纪70年代初开始的。
目前主要成果有工厂行车、电磁锤、冲压机等。
我国直线电机研究虽然也取得了一些成绩，但与国外相比，其推广应用方面尚存在很大的差距。
目前，国内不少研究单位已注意到这一点[1]。
直线电机在数控机床上应用的现状近几年，国际上对数控机床采用直线电机显得特别热门，其原因是：为了提高生产效率和改善零件的加工质量而发展的高速和超高速加工现已成为机床发展的一个重大趋势，一个反应灵敏、高速、轻便的驱动系统，速度要提高到40～50m/min以上。
传统的“旋转电机+滚珠丝杠”的传动形式所能达到的最高进给速度为30m/min，加速度仅为3m/s2。
直线电机驱动工作台，其速度是传统传动方式的30倍，加速度是传统传动方式的10倍，最大可达10g；刚度提高了7倍；直线电机直接驱动的工作台无反向工作死区；由于电机惯量小，所以由其构成的直线伺服系统可以达到较高的频率响应。
1993年，德国ZxCell-O公司推出了世界上第一个由直线电机驱动的工作台HSC-240型高速加工中心，机床主轴最高速达到24000r/min，最大进给速度为60n/min，加速度达到1g，当进给速度为20m/min时，其轮廓精度可达0.004mm。
美国的Ingersoll公司紧接着推出了HVM-800型高速加工中心，主轴最高转速为20000r/min，最大进给速度为75.20m/min。
直线电机行业报告
直线电机行业报告一、行业概况。
直线电机是一种特殊类型的电机，与传统的旋转电机不同，它能够产生直线运动而不是旋转运动。
直线电机具有高速、高精度、高加速度和低噪音等特点，因此在工业自动化、医疗设备、航空航天、机器人等领域得到广泛应用。
随着工业自动化的发展和需求的增加，直线电机行业也迎来了快速的发展。
二、市场需求分析。
1. 工业自动化需求增加，随着工业自动化程度的提高，对高速、高精度的直线电机需求不断增加。
在汽车制造、电子设备生产、半导体制造等领域，直线电机的应用需求持续增长。
2. 医疗设备市场扩大，随着人口老龄化趋势的加剧，医疗设备市场需求不断增加。
直线电机在医疗设备中的应用也得到了广泛的推广，例如CT机、核磁共振设备、手术机器人等。
3. 机器人行业快速发展，随着人工智能、物联网等新一代技术的发展，机器人行业迎来了快速增长期。
直线电机作为机器人的关键部件之一，市场需求也在不断增加。
三、行业发展趋势。
1. 高性能直线电机需求增加，随着工业自动化、医疗设备、机器人等领域的发展，对高性能直线电机的需求将持续增加。
高速、高精度、高可靠性将成为市场的主要需求。
2. 绿色环保直线电机受追捧，随着环保意识的提高，对于节能、低噪音、低污染的直线电机需求将逐渐增加。
研发绿色环保型直线电机将成为行业的发展方向。
3. 智能化直线电机应用拓展，随着人工智能、物联网等技术的发展，智能化直线电机的应用将得到拓展。
智能化直线电机将能够实现远程监控、自动调节等功能，满足市场的不断增长需求。
四、行业竞争格局。
目前，直线电机行业的竞争格局相对分散，主要集中在一些技术领先的企业。
国内外一些知名的直线电机企业，如洛克威尔、西门子、ABB等，都在该领域拥有一定的市场份额。
此外，一些专业的直线电机研发公司也在不断崛起。
未来，随着市场需求的增加，行业竞争将更加激烈。
五、发展建议。
1. 技术创新，企业应加大研发投入，不断提升直线电机的性能和技术水平，以满足市场的高性能需求。

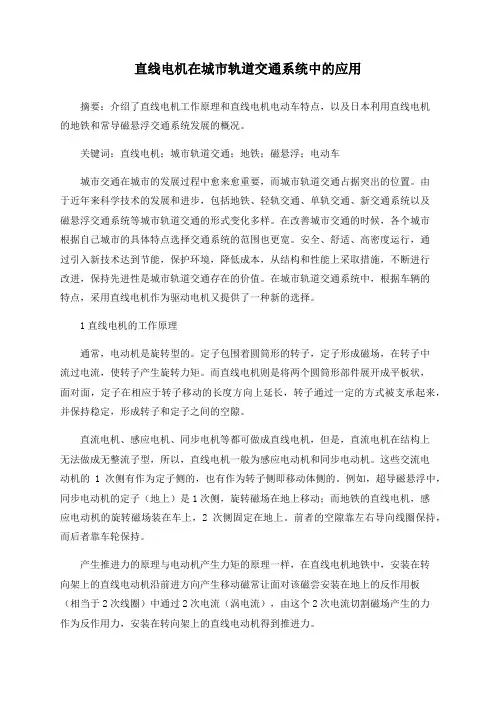

直线电机在城市轨道交通系统中的应用
直线电机在城市轨道交通系统中的应用摘要：介绍了直线电机工作原理和直线电机电动车特点，以及日本利用直线电机的地铁和常导磁悬浮交通系统发展的概况。
关键词：直线电机；城市轨道交通；地铁；磁悬浮；电动车城市交通在城市的发展过程中愈来愈重要，而城市轨道交通占据突出的位置。
由于近年来科学技术的发展和进步，包括地铁、轻轨交通、单轨交通、新交通系统以及磁悬浮交通系统等城市轨道交通的形式变化多样。
在改善城市交通的时候，各个城市根据自己城市的具体特点选择交通系统的范围也更宽。
安全、舒适、高密度运行，通过引入新技术达到节能，保护环境，降低成本，从结构和性能上采取措施，不断进行改进，保持先进性是城市轨道交通存在的价值。
在城市轨道交通系统中，根据车辆的特点，采用直线电机作为驱动电机又提供了一种新的选择。
1直线电机的工作原理通常，电动机是旋转型的。
定子包围着圆筒形的转子，定子形成磁场，在转子中流过电流，使转子产生旋转力矩。
而直线电机则是将两个圆筒形部件展开成平板状，面对面，定子在相应于转子移动的长度方向上延长，转子通过一定的方式被支承起来，并保持稳定，形成转子和定子之间的空隙。
直流电机、感应电机、同步电机等都可做成直线电机，但是，直流电机在结构上无法做成无整流子型，所以，直线电机一般为感应电动机和同步电动机。
这些交流电动机的1次侧有作为定子侧的，也有作为转子侧即移动体侧的。
例如，超导磁悬浮中，同步电动机的定子（地上）是1次侧，旋转磁场在地上移动；而地铁的直线电机，感应电动机的旋转磁场装在车上，2次侧固定在地上。
前者的空隙靠左右导向线圈保持，而后者靠车轮保持。
产生推进力的原理与电动机产生力矩的原理一样，在直线电机地铁中，安装在转向架上的直线电动机沿前进方向产生移动磁常让面对该磁尝安装在地上的反作用板（相当于2次线圈）中通过2次电流（涡电流），由这个2次电流切割磁场产生的力作为反作用力，安装在转向架上的直线电动机得到推进力。
直线电机的基本缺点是很难将定子与转子空隙做成象旋转式电机那么小，旋转式是无限循环的，而直线电动机是有端头的。

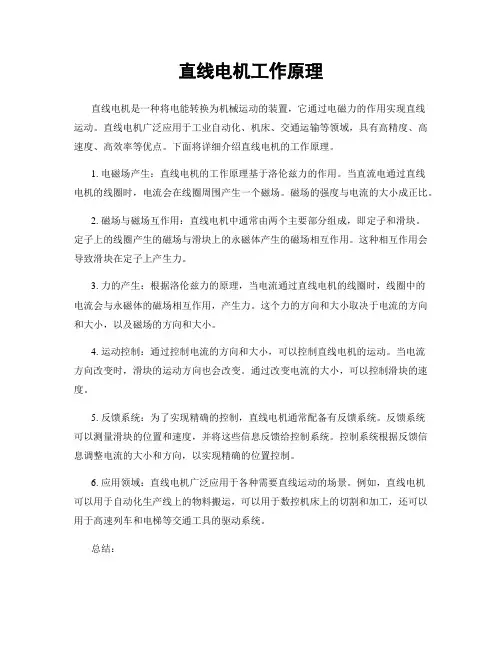

直线电机工作原理
直线电机工作原理直线电机是一种将电能转换为机械运动的装置，它通过电磁力的作用实现直线运动。
直线电机广泛应用于工业自动化、机床、交通运输等领域，具有高精度、高速度、高效率等优点。
下面将详细介绍直线电机的工作原理。
1. 电磁场产生：直线电机的工作原理基于洛伦兹力的作用。
当直流电通过直线电机的线圈时，电流会在线圈周围产生一个磁场。
磁场的强度与电流的大小成正比。
2. 磁场与磁场互作用：直线电机中通常由两个主要部分组成，即定子和滑块。
定子上的线圈产生的磁场与滑块上的永磁体产生的磁场相互作用。
这种相互作用会导致滑块在定子上产生力。
3. 力的产生：根据洛伦兹力的原理，当电流通过直线电机的线圈时，线圈中的电流会与永磁体的磁场相互作用，产生力。
这个力的方向和大小取决于电流的方向和大小，以及磁场的方向和大小。
4. 运动控制：通过控制电流的方向和大小，可以控制直线电机的运动。
当电流方向改变时，滑块的运动方向也会改变。
通过改变电流的大小，可以控制滑块的速度。
5. 反馈系统：为了实现精确的控制，直线电机通常配备有反馈系统。
反馈系统可以测量滑块的位置和速度，并将这些信息反馈给控制系统。
控制系统根据反馈信息调整电流的大小和方向，以实现精确的位置控制。
6. 应用领域：直线电机广泛应用于各种需要直线运动的场景。
例如，直线电机可以用于自动化生产线上的物料搬运，可以用于数控机床上的切割和加工，还可以用于高速列车和电梯等交通工具的驱动系统。
总结：直线电机是一种将电能转换为机械运动的装置，通过电磁力的作用实现直线运动。
它的工作原理基于洛伦兹力的作用，通过控制电流的方向和大小，可以控制直线电机的运动。
直线电机具有高精度、高速度、高效率等优点，广泛应用于工业自动化、机床、交通运输等领域。
直线电机的原理与应用
直线电机的原理与应用1. 简介直线电机是一种将直线运动转换为电动力的电机。
与传统的旋转电机相比，直线电机具有更高的运动精度和效率，广泛应用于工业自动化、机器人技术和交通运输等领域。
2. 原理直线电机的工作原理基于洛伦兹力和磁力线相互作用的原理。
通常由线圈和磁场组成。
当电流通过线圈时，会产生一个磁场，与磁场相互作用，产生力使得直线电机运动。
3. 结构与组成直线电机主要由定子、滑块和导轨组成。
•定子：定子是由线圈和磁铁组成的部分。
线圈中通电流后会产生一个磁场，磁铁则产生静态磁场。
•滑块：滑块是直线电机的运动部分，滑块上有线圈，当线圈通电后与定子产生相互作用，使滑块运动。
•导轨：导轨是直线电机固定部分，滑块沿导轨直线运动。
4. 工作原理直线电机的工作原理是利用洛伦兹力的作用。
当通过线圈的电流与磁场相互作用时，会产生电动力，使直线电机产生运动。
具体工作原理可分为以下几个步骤：1.电流通入线圈：通过控制线圈的电流，来控制直线电机的运动。
2.产生磁场：线圈通电后产生一个磁场，在直线电机中与静态磁场相互作用。
3.产生洛伦兹力：当线圈中的电流与磁场相互作用时，会产生一个电动力，使得直线电机运动。
4.运动控制：通过控制线圈中的电流，可以调节电动力的大小和方向，从而实现对直线电机运动的控制。
5. 应用领域直线电机由于其特殊的结构和工作原理，具有广泛的应用领域。
•工业自动化：直线电机广泛应用于自动化生产线上，可以实现对工件的精确定位和高速运动。
•机器人技术：直线电机在机器人技术中被用于机械臂、线性推进等部件的驱动，实现精确的运动控制。
•交通运输：直线电机被应用于磁悬浮列车和磁浮列车等交通工具上，可以实现高速、平稳的运动。
•医疗设备：直线电机在医疗设备中的应用越来越广泛，如医用CT、核磁共振等设备中的运动部件。
•光学仪器：直线电机可以用于光学仪器的焦平面控制，实现高精度的自动对焦功能。
6. 优势与挑战直线电机相对于传统旋转电机具有以下优势：•高速、高精度：直线电机能够实现较高的运动速度和更高的运动精度，适用于对运动要求较高的场合。
直线电机的分类及特点
直线电机的分类及特点
原理
直线电机是一种将电能直接转换成直线运动机械能，而不需要任何中间转换机构的传动装置。
它可以看成是一台旋转电机按径向剖开，并展成平面而成。
应用
直线电机主要应用于三个方面：
一是应用于自动控制系统，这类应用场合比较多;
其次是作为长期连续运行的驱动电机;
三是应用在需要短时间、短距离内提供巨大的直线运动能的装置中。
分类
按结构形式分类：
根据不同的使用场合，直线电机的结构形式和分为：
平板式
U 形
圆筒式
按应用场合对性能参数的要求不同分类：
①高推力(高推力、大位移)直线电机：其典型应用行业有高速、高精数控机床、高速加工中心和并联(杆机构)机床等;其他高速、高精且需要高推力、大位移的场合，如飞行模拟器、弹射器，加速滑轨等。
②高响应(高频响、小位移)直线电机：其典型应用行业有往返频率高、位移小、推力不高的各类精密机床。
特点
直线电机的特点：
1.结构简单，以最少的零部件数量实现直线驱动，因此维护相对简单;
2.行程理论上不受限制，而且性能不会因为行程的改变而受到影响;
3.可以提供很宽的速度范围，从每秒几微米到数米，;加速度很大，最大可达10g，这是相比其他丝杠、同步带和齿轮齿条驱动的一个显著优势;
4.运动平稳，除了起支撑作用的直线导轨或气浮轴承外，没有其它机械连接或转换装置;
5.精度和重复精度高，消除了影响精度的中间环节，系统的精度取决于位置检测元件，有合适的反馈装置可达亚微米级;。
直线电机模组在电动车上的应用
直线电机模组在电动车上的应用随着环保意识的提高和电动汽车市场的快速发展，各种新的电动车技术也日益涌现。
其中，直线电机模组是一项非常具有发展前景的技术。
本文将重点讨论直线电机模组在电动车上的应用及优势。
直线电机模组简介直线电机模组是一种由多个直线电机构成的模块化系统。
在这个系统中，多个直线电机在垂直于运动轴向的方向上紧密排列，形成一段长度可调的线性运动系统。
这种模组具有高速、高性能、精确、低噪音等特点，并能够支持多种控制模式。
直线电机模组在电动车上的应用，主要表现为直线电机伺服驱动轮胎前进。
直线电机模组在电动车上的应用目前，在电动车中常用的驱动方式是电动机通过减速器使轮胎旋转。
但是，这种方式有许多缺点，如减速器效率低、噪声大、需要进行维护等。
而直线电机模组可以直接通过轮胎直接驱动电动机，从而避免了转速的减速和转换，提高了机械效率。
具体来说，直线电机模组在电动车上的应用主要表现为直线电机位于车轮内侧，与车轮发动机同轴安装，直接驱动轮胎进行前进。
通过这种方式，电动车不仅具有更高的能效和更低的能耗，而且更加稳定和平稳。
直线电机模组的优势高效能直线电机模组具有高效能的特点，能够提供很高的功率。
其理论效率可达到80%以上，而且具有出色的电池转换率和机械传动效率。
从而可以让电动车获得更长的续航里程和更快的加速性能。
高精度直线电机模组还具有高精度的控制特性。
它可以提供毫米级别的精确移动，并配备了高端的编码器和传感器，以检测电机的位置和速度。
这些特性使得直线电机模组在行驶中具有更加平滑和可靠的性能。
高可靠性直线电机模组不仅具有高效能和高精度的优势，还具有极高的可靠性和寿命。
它采用了最先进的技术和材料制造，具有良好的防护性能。
它还具有很好的耐用性和抗振动性，能够在高速和恶劣的运行环境下保持稳定。
总结总之，直线电机模组在电动车上的应用是一项非常有前景的技术。
它不仅可以提高电动车的能效和性能，还可以显著降低其维护和运营成本。
直线电机在数控机床的应用
直线电机在数控机床的应用本文介绍了直线电机的结构和原理，与机械传动形式对比列举了直线电机在数控机床进给系统应用上的优点，举出了直线电机在应用时出现的问题及应对方案，叙述了直线电机在数控机床上实际的连接和调整策略。
标签：直线电机；数控机床；高速切削；进给系统0 引言1840年，Wheastone制造了直线电机的雏形，经过100多年的发展，直线电机已广泛应用于绘图、影视、电梯、物流运输、轨道交通、机械加工等多个领域[1]。
尤其在机械加工方面，由于大功率高转速电主轴的出现，高速切削策略在铝材及铝合金加工中的应用，要求机床各坐标轴不仅具有非常快的移动速度，还需要具有超高的加减速能力。
直线电机凭借其精度高、无磨损、噪音低、效率高、响应快、节省空间等突出优点使其在高档数控机床领域占有重要一席，而且它必将是高速机床未来发展的趋势。
1 直线电机的原理普通同步交流伺服电机，分为定子和转子两部分，两部分都有按规则缠绕的线圈。
当定子线圈通入三相交变电流时，在电机内部产生交变磁场。
转子线圈受磁场影响自身产生感应电流，由于通电导体在磁场中要受到力的作用，受到的电磁力使电机转子部分绕电机轴旋转。
直线电机好似将普通交流伺服电机沿经过圆筒半径和电机轴的截面剖开，将定子和转子平铺展成两个平直的矩形部分，其结构示意图如图1所示[2]。
直线电机的初级对应普通交流伺服电机的定子，次级对应转子，这样普通交流伺服电机定子和转子的相对旋转运动就转变为直线电机初级与次级的相对直线运动。
直线电机的初级和次级可安装于两个需要做相对运动的机械部件上，一般固定部分选择初级，运动部分选择次级。
但在一些特定场合，出于能耗等经济因素考虑，固定部分也有选择次级的情况，比如直线电机在长距离龙门移动式数控机床上的应用。
数控机床各轴的进给部分通常采用伺服电机+减速箱+丝杠丝母，或伺服电机+减速箱+齿轮齿条的传动形式，而直线电机的运用使进给部分减少了中间环节，提高了传动精度和传动效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线电机应用场景
1. 引言
直线电机是一种将电能转化为机械能的装置，它与传统的旋转电机相比，具有更为广泛的应用场景。
直线电机通过产生直线运动，可以用于各种机械设备和系统中，提供精确的位置控制和高效的运动性能。
本文将深入探讨直线电机的应用场景，包括工业自动化、交通运输、医疗设备、航空航天等领域。
2. 工业自动化
2.1 机床
直线电机在机床上的应用越来越广泛。
传统的机床通常采用液压或气动系统来实现运动控制，但是这种方式存在能量浪费、噪音大、精度低等问题。
而直线电机具有高速、高精度、低噪音等优点，可以用于驱动铣床、磨床、车床等机床的进给运动和切削运动，提高加工效率和加工质量。
2.2 机器人
直线电机在工业机器人中的应用也非常广泛。
传统的工业机器人通常采用旋转电机驱动关节运动，而直线电机可以直接实现直线运动，避免了传统机器人中的传动机构，提高了运动的精度和响应速度。
直线电机可以用于机器人的手臂、腿部等部位的驱动，实现各种复杂的运动轨迹和动作。
2.3 自动化生产线
在自动化生产线中，直线电机可以用于物料搬运、装配、检测等环节。
直线电机具有高速、高精度的特点，可以实现快速准确地将物料从一个位置转移到另一个位置，提高生产线的效率和自动化水平。
直线电机还可以用于装配过程中的定位和夹持，确保装配的精度和质量。
3. 交通运输
3.1 磁悬浮列车
直线电机在磁悬浮列车中起到了至关重要的作用。
磁悬浮列车通过电磁力实现悬浮和推进，而直线电机作为推进系统的核心部件，可以提供高速、平稳的推进力，使列车在轨道上快速行驶。
直线电机还可以实现列车的制动和调速，提高列车的安全性和舒适性。
3.2 电动汽车
直线电机在电动汽车中的应用也越来越广泛。
传统的电动汽车通常采用旋转电机驱动车轮转动，而直线电机可以直接驱动车轮进行直线运动，避免了传统电动汽车中的传动装置，提高了传动效率和能量利用率。
直线电机可以用于电动汽车的加速、制动和定速巡航等功能，提高了电动汽车的性能和续航里程。
3.3 物流运输
在物流运输领域，直线电机可以应用于输送带、堆垛机等设备中。
直线电机具有高速、高精度的特点，可以实现快速准确地将物料从一个位置转移到另一个位置，提高物流运输的效率和自动化水平。
直线电机还可以用于货物的装载和卸载过程中的定位和夹持，确保物流运输的准确性和安全性。
4. 医疗设备
4.1 医疗机器人
直线电机在医疗机器人中起到了关键的作用。
医疗机器人通常需要进行精确的位置控制和运动控制，以完成手术、检测等任务。
直线电机具有高速、高精度的特点，可以实现医疗机器人的精确定位和稳定运动，提高手术的精确性和安全性。
4.2 影像设备
在医疗影像设备中，直线电机可以用于调节影像采集设备的位置和角度，实现对患者的精确定位和影像采集。
直线电机具有高精度、低噪音的特点，可以提高影像设备的定位精度和影像质量，为医生提供准确的诊断依据。
4.3 康复设备
直线电机在康复设备中也有广泛的应用。
康复设备通常需要提供精确的力和运动控制，以帮助患者进行康复训练。
直线电机可以实现康复设备的精确控制和运动模拟，帮助患者恢复肌肉力量和关节活动能力。
5. 航空航天
5.1 航空器
直线电机在航空器中的应用越来越广泛。
航空器通常需要进行精确的位置控制和运动控制，以实现平稳的飞行和精确的导航。
直线电机具有高速、高精度的特点，可以实现航空器的精确定位和稳定运动，提高飞行的安全性和舒适性。
5.2 航天器
在航天器中，直线电机可以用于姿态调整、卫星定位和推进系统等方面。
直线电机具有高速、高精度的特点，可以实现航天器的精确控制和运动调整，确保航天任务的顺利进行。
5.3 卫星发射
直线电机在卫星发射中起到了关键的作用。
卫星发射过程中需要进行精确的位置调整和运动控制，以确保卫星的准确进入轨道。
直线电机可以实现卫星发射装置的精确控制和运动调整，提高卫星发射的成功率和效率。
6. 结论
直线电机具有广泛的应用场景，可以应用于工业自动化、交通运输、医疗设备、航空航天等领域。
直线电机通过提供精确的位置控制和高效的运动性能，可以提高各种机械设备和系统的性能和效率。
随着科技的不断进步，直线电机的应用将会越来越广泛，为各个领域带来更多的创新和发展。
