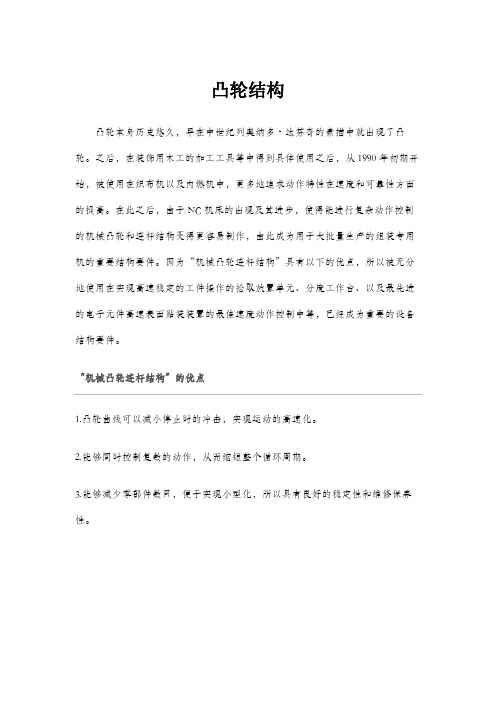

凸轮结构
凸轮结构
凸轮本身历史悠久，早在中世纪列奥纳多・达芬奇的素描中就出现了凸轮。
之后，在装饰用木工的加工工具等中得到具体使用之后，从1990年初期开始，被使用在织布机以及内燃机中，更多地追求动作特性在速度和可靠性方面的提高。
在此之后，由于NC机床的出现及其进步，使得能进行复杂动作控制的机械凸轮和连杆结构变得更容易制作，由此成为用于大批量生产的组装专用机的重要结构要件。
因为“机械凸轮连杆结构”具有以下的优点，所以被充分地使用在实现高速稳定的工件操作的拾取放置单元、分度工作台、以及最先进的电子元件高速表面贴装装置的最佳速度动作控制中等，已经成为重要的设备结构要件。
1.凸轮曲线可以减小停止时的冲击，实现运动的高速化。
2.能够同时控制复数的动作，从而缩短整个循环周期。
3.能够减少零部件数目，便于实现小型化，所以具有良好的稳定性和维修保养性。
“机械凸轮连杆结构”的代表例。
认识凸轮机构
认识凸轮机构
一、 凸轮机构的组成及特点
从以上的例子可以看出，凸轮机构主要由凸轮、 从动件和机架三个基本构件组成。
凸轮机构的优点为：只需设计适当的凸轮轮廓， 便可使从动件得到所需的运动规律，并且结构简单、 紧凑、设计方便。它的缺点是凸轮轮廓与从动件之 间为点接触或线接触，易于磨损，通常多用于传力 不大而需要实现特殊运动规律的场合。
认识凸轮机构
2. 按从动件的形状分类
按从动件与凸轮接触处结 构形式的不同，从动件可分为 以下三类：
（1）尖顶从动件。这种 从动件结构简单，但尖顶易于 磨损（接触应力很高），故只 适用于传力不大的低速凸轮机 构中，如图1-5（a）、（b）、 （f）所示。
图1-5 按从动件的形状和运动形式分类
认识凸轮机构
认识凸轮机构
二、 凸轮机构的分类
1. 按凸轮的形状分类
按凸轮的形状，凸轮可分为盘形凸轮、移动凸轮和圆柱凸轮。 （1）盘形凸轮。如图1-1、图1-2所示，这种凸轮是一个具有变化 向径的盘形构件，当凸轮绕固定轴转动时，可推动从动件在垂直于凸轮 轴的平面内运动。 （2）移动凸轮。如图1-3所示，当盘状凸轮的径向尺寸为无穷大 时，则凸轮做往复移动，称为移动凸轮。当移动凸轮做直线往复运动时， 将推动从动件在同一平面内做上下往复运动。有时，也可以将凸轮固定， 而使从动件相对于凸轮移动（如靠模车削机构）。
认识凸轮机构
（2）几何锁合。几何锁合 也称形锁合，在这类凸轮机构中， 依靠凸轮和从动件的特殊几何形 状来保持两者的接触，如图1-4、 图1-6所示的凸轮机构。
将不同类型的凸轮和从动件 组合起来，可以得到各种不同类 型的凸轮机构。如图1-5（a）可 命名为对心直动尖顶从动件盘形 凸轮机构。
凸轮机构的组成及工作原理
凸轮机构的组成及工作原理
凸轮机构是一种常用的机械传动装置，主要由凸轮、从动件和传动件组成。
凸轮是核心部分，通常为圆柱形，轮廓上有一或多个凸起的凸轮面。
从动件是通过凸轮的运动来驱动的零件，例如推动阀门或杆件的运动。
传动件则是连接凸轮和从动件的中间件，通常是凸轮轴、滚子或摆杆。
凸轮机构的工作原理是基于凸轮的运动带动从动件进行一定的运动。
凸轮被旋转，凸起的凸轮面逐渐接触从动件，从而使从动件受到推动。
凸轮的轮廓可以根据需要设计成各种形状，以实现不同的运动要求，例如往复、摆动或旋转运动。
在凸轮机构中，凸轮的运动规律直接影响到从动件的运动特性。
通过改变凸轮轮廓的形状和凸轮的旋转速度，可以实现从动件的不同速度和加速度。
此外，凸轮的运动规律还可以通过调整凸轮轴的位置或改变凸轮的形状来实现从动件的倒转、停留或逆向运动。
凸轮机构具有结构简单、运动可靠、传动效率高的优点。
它广泛应用于各种机械设备中，例如内燃机的进气和排气阀控制、工业机械的动作传动以及自动化生产线的运动控制等领域。
总之，凸轮机构是一种基于凸轮运动的机械传动装置，通过凸轮的运动来驱动从动件的运动。
它的组成部分包括凸轮、从动件和传动件。
凸轮机构的工作原理是通过改变凸轮的形状和运动规律来实现从动件的特定运动要求。
这种机构具有结构简单、运动可靠、传动效率高等优点，在各个领域都有广泛的应用。
凸轮机构的结构特点和功能
凸轮机构的结构特点和功能一、引言凸轮机构是机械中常见的一种转动运动机构，广泛应用于各种机械设备中。
其结构特点和功能对于了解和应用凸轮机构的人员都非常重要。
二、凸轮机构的基本结构1. 凸轮：凸轮是凸出的圆柱面，通常由钢铁等材料制成。
凸轮可以根据需要设计成各种形状，如圆柱形、球形、棱柱形等。
2. 凸轮轴：凸轮轴是支撑凸轮的主要部件，通常由钢铁等材料制成。
凸轮轴和凸轮之间通过键槽或花键连接，以保证两者同步转动。
3. 摆杆：摆杆是连接凸轮和被控件（如阀门、气门等）的部件，通常由钢铁等材料制成。
摆杆通常具有可调节长度的特点，以适应不同的工作条件。
三、凸轮机构的工作原理1. 凸轮在旋转过程中将摆杆向上或向下推动，从而控制被控件的开启或关闭。
2. 凸轮上不同位置处的形状决定了摆杆的运动轨迹和速度，从而实现对被控件的精确控制。
3. 凸轮机构通常具有高精度、高可靠性、低噪音等特点，适用于各种工作环境和工作条件。
四、凸轮机构的应用领域1. 发动机：凸轮机构广泛应用于汽车、飞机等发动机中，用于控制气门的开启和关闭。
2. 工业生产设备：凸轮机构也广泛应用于各种工业生产设备中，如纺织机械、印刷机械等。
3. 其他领域：凸轮机构还可以应用于医疗器械、舞台灯光等领域。
五、凸轮机构的优缺点1. 优点：凸轮机构具有高精度、高可靠性、低噪音等特点，适用于各种工作环境和工作条件。
2. 缺点：凸轮机构需要经常进行润滑保养，且在高速运动时容易产生磨损和噪音。
六、结论凸轮机构是一种重要的转动运动机构，其结构特点和功能对于了解和应用凸轮机构的人员都非常重要。
凸轮机构具有高精度、高可靠性、低噪音等特点，在各种领域都有广泛的应用前景。
第4章 凸轮机构
滚子半径（rT）的确定
内凹的凸轮轮廓
a min rT
不论滚子半径大小如何， 凸轮的工作廓线总是可 以平滑地作出。
外凸的凸轮轮廓
a min - rT
1）当ρmin= rT，实际轮 廓上将出现尖点
2）当ρmin＜rT时，则 为负值，这时实际的轮 廓出现交叉，从动轮将 不能按照预期的运动规 律运动，这种现象称为
从动件位移曲线
盘形凸轮机构基本概念
凸轮轮廓组成 非圆弧曲线 AB、CD 圆弧曲线 BC、DA
基圆 基圆半径r0 推程 行程h
推程运动角δ0 远休止 远休止角δs 回程 回程运动角δh 近休止 近休止角δs
从动件位移曲线
等速运动规律
从动件速度为定值的运动规律称为等速运动规律。
推程
回程（空回行程） [a ] 70 0 ~ 80 0
压力角的选择和检验
压力角与机构尺寸的关系
由速度合成定理作出 B 点的速 度三角形，可得：
tana PD OP e ds/d e
BD s0 s
r02 e2 s
于是
r0
ds/d
(
e
s) 2
e2
tg[a ]
压力角的选择和检验
检验压力角
注意：若测量结果超过许用值，通常可用加大凸轮
基圆半径的方法使max 减小。
设计凸轮机构应注意的问题
若v、s、 已知，则压力角越大，基圆半径 越小，使得机构尺寸紧凑，但易产生自锁。
压力角越小，无用分力越小，受力性能提 高，传动效率加大，避免自锁。
针对凸轮机构传力性能和尺寸紧凑的矛盾， 设计时通常应考虑许用压力角[a]。 一般只针对推程进行压力角的校核。回程 中从动件是由弹簧、自重等外力驱动，而非由 凸轮驱动，故在回程中通常不产生自锁。
凸轮机构
机械设计基础
3.4 凸轮设计中的几个问题 设计凸轮机构时，不仅要保证从动件能实 现预定的运动规律，还要求整个机构传力性能 良好、结构紧凑。这些要求与凸轮机构的压力 角、基圆半径、滚子半径等因素相关。 3.4.1 凸轮机构的压力角问题 如图3-15所示为凸轮机构在推程中某瞬时 位置的情况，为作用在从动件上的外载荷，在 忽略摩擦的情况下，则凸轮作用在从动件上的 力将沿着接触点处的法线方向。此时凸轮机构 中凸轮对从动件的作用力（法向力）方向与从 动件上受力点速度方向所夹的锐角即为机构在 该瞬时的压力角，如图3-15所示。将力正交分 解为沿从动件轴向和径向两个分力，即
min
3.4.2 基圆半径的确定
从传动效率来看，压力角越小越好，但压力角减小将导致凸轮尺寸增大。由图315得压力角的计算公式
ds e d arctan
r02 e2 s
机械设计基础
其中，“-”为导路在凸轮轴的右侧，“+”为导路在凸轮轴的左侧。
显然，如果从动件位移s已给定，代表运动规律的
机械设计基础
2）滚子从动件凸轮机构 在从动件的尖顶处安装一个滚子，即成为滚子从动件，这样通过 将滑动摩擦转变为滚动摩擦，克服了尖顶从动件易磨损的缺点。滚子从 动件耐磨损，可以承受较大载荷，是最常用的一种从动件型式，如图35（b）所示。缺点是凸轮上凹陷的轮廓未必能很好地与滚子接触，从 而影响实现预期的运动规律。 3）平底从动件凸轮机构 在从动件的尖顶处固定一个平板，即成为平底从动件，这种从动 件与凸轮轮廓表面接触的端面为一平面，所以它不能与凹陷的凸轮轮廓 相接触，如图3-5（c）所示。这种从动件的优点是：当不考虑摩擦时， 凸轮与从动件之间的作用力始终与从动件的平底相垂直，传动效率较高， 且接触面易于形成油膜，利于润滑，故常用于高速凸轮机构。 在凸轮机构中，从动件不仅有不同的形状，而且也可以有不同的 运动形式。根据从动件的运动形式不同，可以把从动件分为直动从动件 （直线运动）和摆动从动件两种。在直动从动件中，若导路轴线通过凸 轮的回转轴，则称为对心直动从动件，否则称为偏置直动从动件。将不 同形式的从动件和相应的凸轮组合起来，就构成了种类繁多的各种不同 的凸轮机构。
乐高凸轮机构原理
乐高凸轮机构原理
乐高凸轮机构原理:
乐高凸轮机构是一种常见的机械结构，经常应用于乐高玩具中的动力驱动部分。
凸轮机构利用凸轮的形状和运动产生不同的动力输出，实现各种有趣的功能。
凸轮是一个圆形或其他形状的运动曲线，在乐高凸轮机构中一般由乐高零件中
的凸轮轮构成。
凸轮轮上通常会有一个或多个凸起，我们称之为凸轮峰。
凸轮的形状和凸轮峰的数量可以根据需要进行设计，从而实现不同的动力输出。
在乐高凸轮机构中，凸轮通常与电机或手动操作杆相连接。
当凸轮旋转时，凸
轮峰会与其他乐高构件（例如平行杆、连杆等）接触并施加力量。
这种力量可以转化为各种有趣的运动，例如旋转、上下运动等。
乐高凸轮机构的原理可以用简单机械原理来解释。
在凸轮旋转的过程中，凸轮
峰会使得连接的乐高构件发生相应的位移。
这是因为当凸轮峰施加力量时，力矩的作用会导致乐高构件发生转动或移动。
这种转动或移动可以被设计成各种有趣的动力输出，使得乐高模型实现不同的功能。
总的来说，乐高凸轮机构是一种基于凸轮的机械原理，在乐高玩具中起到关键
作用。
通过合理设计凸轮的形状和凸轮峰的数量，可以实现各种不同的动力输出。
这种有趣的机械结构可以激发孩子们的创造力和想象力，并提供了乐高模型中不同的功能和动态效果。
第3章 凸轮机构
应用：中速、中载。
h s2 1 cos( 1 ) 2 t h1 v2 sin( 1 ) 2 t t h 2 12 a2 cos( 1 ) 2 2 t t
24
余弦加速度运动规律
从动件回程简谐运动方程
25
从动件运动规律的选择
（1）满足机器的工作要求； （2）使凸轮机构具有良好的动力性能； （3）使凸轮轮廓便于加工，尽量采用圆弧、直线等 易加工曲线。
26
3.3 凸轮轮廓设计
根据工作要求合理地选择从动件的运动 规律后，可按照结构允许的空间等具体要求， 初步确定凸轮的基圆半径，然后绘制凸轮的 轮廓。 图解法 解析法
看其中最大值max是否超 过许用压力角[] 。如超过，
应修改，常用的办法是加大
基圆半径。
42
3.4.2 基圆半径的确定
基圆大小影响凸轮机构的尺寸，欲使结构紧 凑，应减小基圆半径；但基圆半径减小会增大压 力角。 先根据凸轮的具体结构条件试选凸轮基圆半 径，对所作的凸轮轮廓校核压力角，若不满足要 求，则增大基圆半径然后再设计校核，直至满足
8’
9’ 11’ 12’
13’ 14’ 9 11 13 15
e
ω A
k12 k11 k10 k9 kk k1314 15
-ω 1
1 3 5 78
15’ 15 14’ 14 13’
设计过程
1、选比例尺μ
l
=μ s作基圆r0，偏置圆e；
12’
k 13 k21 12 k k8 k4 3 k7k6 k5 11 10 9
27
直动从动件盘形凸轮轮廓的绘制—— 反转法原理 1 对心尖顶移动从动件盘形凸轮 2 偏置尖顶移动从动件盘形凸轮 3 对心滚子移动从动件盘形凸轮 4 偏置滚子移动从动件盘形凸轮 5 摆动从动件盘形凸轮轮廓的绘制
凸轮结构教案
凸轮结构教案教案标题：凸轮结构教案教案概述：本教案旨在通过引导学生了解和学习凸轮结构的原理和应用，培养学生的观察、分析和解决问题的能力。
通过实践操作和小组合作，学生将能够设计和制作凸轮结构，并理解其在机械工程和其他领域中的应用。
教案目标：1. 理解凸轮结构的定义和基本原理。
2. 掌握凸轮结构的常见应用领域。
3. 能够设计和制作简单的凸轮结构。
4. 培养学生的观察、分析和解决问题的能力。
5. 促进学生的团队合作和沟通能力。
教学重点：1. 凸轮结构的定义和基本原理。
2. 凸轮结构的应用领域。
3. 凸轮结构的设计和制作。
教学准备：1. 凸轮结构的实物模型或图片资料。
2. 学生小组合作的材料和工具，如纸张、剪刀、胶水等。
3. 计算机和投影仪，用于展示相关视频和图片资料。
教学过程：引入（5分钟）：1. 引导学生观察并描述凸轮结构的特点和应用领域。
2. 展示凸轮结构的实物模型或图片资料，激发学生的兴趣和好奇心。
知识讲解（15分钟）：1. 介绍凸轮结构的定义和基本原理，解释其在机械工程和其他领域中的作用。
2. 展示凸轮结构的应用案例，如发动机的气门控制系统、玩具的动作设计等。
实践操作（30分钟）：1. 将学生分为小组，每个小组由3-4名学生组成。
2. 每个小组设计并制作一个简单的凸轮结构模型。
3. 学生根据自己的设计图纸，使用纸张、剪刀、胶水等材料进行制作。
4. 学生在制作过程中需要相互合作、交流和解决问题。
展示和总结（10分钟）：1. 每个小组展示他们设计和制作的凸轮结构模型。
2. 学生互相评价和讨论不同设计的优缺点。
3. 教师总结凸轮结构的重要性和应用领域，并鼓励学生进一步探索相关领域的知识。
作业（5分钟）：布置作业，要求学生撰写一份简短的报告，总结凸轮结构的原理、应用和设计经验。
教学延伸：1. 邀请专业人士或相关行业的从业者来进行讲座或分享，深入了解凸轮结构在实际工程中的应用。
2. 引导学生进行更复杂的凸轮结构设计和制作，挑战他们的创造力和解决问题的能力。
凸轮机构原理
凸轮机构原理凸轮机构是一种常见的机械传动机构，它是通过凸轮的转动运动来推动工作部件实现工作的。
在许多机械装置中，凸轮机构都有广泛的应用，比如汽车发动机、印刷机等，因此对凸轮机构的原理和工作过程进行了深入研究。
凸轮机构的基本构成部分就是凸轮。
凸轮是一种椭圆形、圆形、正弦形等截面形状的曲面，它是通过转动轴的运动来驱动工作部件的。
在凸轮机构中，凸轮与摆动杆、推杆、滑块等配合使用，通过它们的相互作用，实现了机械运动的传递。
接下来我们就来详细了解凸轮机构的原理及其工作过程。
一、凸轮机构的工作原理凸轮机构的工作原理是利用凸轮的转动运动来推动工作部件进行工作。
凸轮的形状可以根据需要进行设计，通常是根据工作部件的形状和运动轨迹来决定。
根据凸轮的形状不同，可以将凸轮机构分为圆形凸轮机构、正弦形凸轮机构、椭圆形凸轮机构等三类。
- 圆形凸轮机构圆形凸轮机构是一种最简单的凸轮机构，常见于日常生活中的各种机械。
其原理是圆形凸轮的转动带动摆动杆进行往复运动，从而推动工作部件实现工作。
通常情况下，摆动杆在运动过程中的偏移量是不变的，因此圆形凸轮机构的运动状态相对稳定。
- 正弦形凸轮机构正弦形凸轮机构是一种难度较高的凸轮机构，它需要将正弦形凸轮的运动与工作部件的运动进行精密匹配，才能实现准确的运动传递。
通常情况下，正弦形凸轮机构适用于一些对运动要求较高的场合，如高速运动的机械。
- 椭圆形凸轮机构椭圆形凸轮机构是一种具有典型工业应用的凸轮机构，其原理是利用椭圆形凸轮的转动运动来推动工作部件进行工作。
椭圆形凸轮机构适用于需要进行往复运动或旋转运动的场合，如某些机床的上下工作台、搅拌机等。
二、常见的凸轮机构类型凸轮机构按照其功能和结构特点，可以分为如下几种类型：- 滑块式凸轮机构滑块式凸轮机构的特点是通过凸轮的转动，实现滑块的往复运动，从而推动工作部件完成工作。
常见的滑块式凸轮机构有快进机构、闸门机构等。
这种机构结构简单、运动状态稳定，广泛用于多种家电、机床、汽车等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸轮结构(一)(总分：95.00，做题时间：90分钟)一、{{B}}填空题{{/B}}(总题数：18，分数：72.00)1.在凸轮机构的几种基本的从动件运动规律中，______运动规律使凸轮机构产生刚性冲击，______运动规律产生柔性冲击，______运动规律则没有冲击。
（分数：4.00）填空项1:__________________ （正确答案：等速等加速等减速余弦加速度，正弦加速度）解析：2.在凸轮机构的各种常用的推杆运动规律中，______只宜用于低速的情况；宜用于中速，但不宜用于高速的情况；而______可在高速下应用。
（分数：4.00）填空项1:__________________ （正确答案：等速等加速等减速，余弦加速度，正弦加速度）解析：3.设计滚子推杆盘形凸轮机构的凸轮廓线时，若发现凸轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是______或______。
（分数：4.00）填空项1:__________________ （正确答案：加大基圆半径减小滚子半径）解析：4.一个偏置尖端直动推杆盘形凸轮机构(见下图)，凸轮的一段廓线为渐开线，其基圆半径r0等于偏心距，当凸轮以等角速度ω转动时，推杆上升速度为______。
推杆以变速上升还是以______。
（分数：4.00）填空项1:__________________ （正确答案：ωr0等速上升）解析：5.设计凸轮机构时，若量得其中某点的压力角超过许用值，可以用______和______使压力角减小。
（分数：4.00）填空项1:__________________ （正确答案：增大基圆半径正确偏置）解析：6.滚子移动从动件盘状凸轮，它的实际廓线是理论廓线的 1曲线。
（分数：4.00）填空项1:__________________ （正确答案：等距）解析：7.维持凸轮与从动杆高副接触封闭的方法有______、______。
（分数：4.00）填空项1:__________________ （正确答案：力封闭几何锁合）解析：8.如图所示的凸轮机构中的凸轮为一偏心圆盘。
已知圆盘的半径R=30mm，其几何中心为O点。
又知L AO=10mm。
若凸轮按逆时针方向转，试确定下列各值(填入空格内即可)。
1)图示位置时，从动杆垂直于AO，那么，凸轮转角φ=______，从动杆位移s=______。
2)若凸轮由图示位置继续转过90°，那么，从动杆的位移s=______，从动杆与廓线接触点处压力角α=______。
（分数：4.00）填空项1:__________________ （正确答案：90° 8.28mm 20mm 0°）解析：9.凸轮的基圆半径越小，则凸轮机构的压力角越______，而凸轮机构的尺寸越______。
（分数：4.00）填空项1:__________________ （正确答案：大小）解析：10.设计凸轮机构时，若量得其中某点的压力角超过许用值，可以用 1方法使最大的压力角减小。
（分数：4.00）填空项1:__________________ （正确答案：增大基圆半径或正确偏置）解析：11.直动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程和回程的压力角，可采用的措施是______；若只降低升程的压力角，可采用______方法。
（分数：4.00）填空项1:__________________ （正确答案：增大基圆半径正确偏置）解析：12.写出两种既无刚性冲击、又无柔性冲击的运动规律：______、______。
（分数：4.00）填空项1:__________________ （正确答案：S=C0+C1δ+C2δ2+C3δ3+C4δ4+C5δ5S=h[δ/δ0-sin(2πδ/δ0)/(2π)]）解析：13.凸轮的基圆半径是从______到______的最短距离。
（分数：4.00）填空项1:__________________ （正确答案：轴心理论轮廓曲线）解析：14.凸轮轮廓的形状是由 1决定的。
（分数：4.00）填空项1:__________________ （正确答案：从动件运动规律）解析：15.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于 1。
（分数：4.00）填空项1:__________________ （正确答案：0°）解析：16.凸轮机构推杆运动规律的选择原则为：①______；②______；③______。
（分数：4.00）填空项1:__________________ （正确答案：满足机器工作要求机器运动平稳便于加工）解析：17.设计滚子推杆盘形凸轮机构时，若发现工作廓线有变尖现象，则在尺寸参数改变上应采取的措施是______、______。
（分数：4.00）填空项1:__________________ （正确答案：增大基圆半径减小滚子半径）解析：18.在设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是 1。
（分数：4.00）填空项1:__________________ （正确答案：增大基圆半径）解析：二、{{B}}选择题{{/B}}(总题数：13，分数：13.00)19.当凸轮机构的从动件推程按等加速等减速规律运动时，推程开始和结束位置______。
∙ A.存在刚性冲击∙ B.存在柔性冲击∙ C.不存在冲击（分数：1.00）A.B. √C.D.解析：20.若从动件的运动规律选择为等加速等减速运动规律、简谐运动规律或正弦加速度运动规律，则当把凸轮转速提高一倍时，从动件的加速度是原来的______倍。
∙ A.1∙ B.2∙ C.4∙ D.8（分数：1.00）A.B.C. √D.解析：21.为使凸轮机构的结构紧凑和受力条件好，设计时应满足______。
∙ A.α≤[α]，r0≥[r0]∙ B.α＞[α]，r0≥[r0]∙ C.α≤[α]，r0＜[r0]∙ D.α＞[α]，r0＞[r0]（分数：1.00）A. √B.C.D.解析：22.若增大凸轮机构的推程压力角α，则该凸轮机构的基圆半径将______，从动件上所受的有害分力将增大。
∙ A.增大∙ B.变小∙ C.不变（分数：1.00）A.B. √C.D.解析：23.设计凸轮廓线时，若减小凸轮的基圆半径，则______。
∙ A.机构的压力角减小∙ B.机构的压力角增大∙ C.对机构的压力角没有影响（分数：1.00）A.B. √C.D.解析：24.尖顶从动件凸轮机构中，基圆的大小会影响______。
∙ A.从动件的位移∙ B.从动件的速度∙ C.从动件的加速度∙ D.凸轮机构的压力角（分数：1.00）A.B.C.D. √解析：25.设计滚子从动件盘状凸轮轮廓线时，若将滚子半径加大，那么凸轮凸形廓线上各点曲率半径______。
∙ A.一定变大∙ B.一定变小∙ C.不变∙ D.可能变大也可能变小（分数：1.00）A.B. √C.D.解析：26.对心直动尖端推杆盘形凸轮机构的推程压力角超过许用值时，可采用______措施来解决。
∙ A.增大基圆半径∙ B.改用滚子推杆∙ C.改变凸轮转向∙ D.改为偏置直动尖顶推杆（分数：1.00）A. √B.C.D.解析：27.与连杆机构相比，凸轮机构的最大缺点是______。
∙ A.惯性力难以平衡∙ B.点、线接触，易磨损∙ C.设计较为复杂∙ D.不能实现间歇运动（分数：1.00）A.B. √C.D.解析：28.与平面连杆机构相比，凸轮机构的最大优点是______。
∙ A.可实现各种预期的运动规律∙ B.便于润滑∙ C.制造方便，易获得较高的精度∙ D.从动件的行程可较大（分数：1.00）A. √B.C.D.解析：29.______盘形凸轮机构的压力角恒等于常数。
∙ A.摆动尖顶推杆∙ B.直动滚子推杆∙ C.摆动平底推杆∙ D.摆动滚子推杆（分数：1.00）A.B.C. √D.解析：30.对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为______。
∙ A.偏置比对心大∙ B.对心比偏置大∙ C.一样大∙ D.不一定（分数：1.00）A.B. √C.D.解析：31.下述几种运动规律中______既不会产生柔性冲击，也不会产生刚性冲击，可用于高速场合。
∙ A.等速运动规律∙ B.简谐运动规律(余弦加速度运动规律)∙ C.等加速等减速运动规律∙ D.摆线运动规律(正弦加速度运动规律)（分数：1.00）A.B.C.D. √解析：三、{{B}}判断题{{/B}}(总题数：10，分数：10.00)32.在滚子从动件盘形凸轮机构中，当凸轮理论轮廓线外凸部分的曲率半径小于滚子半径时，从动件的运动规律将产生“失真”现象。
（分数：1.00）A.正确B.错误√解析：33.凸轮机构中，从动件按等加速等减速规律运动是指从动件在推程中按等加速运动，在回程中按等减速运动。
（分数：1.00）A.正确B.错误√解析：34.凸轮机构的等加速等减速运动规律是使从动件先作等加速上升，然后再作等减速下降。
（分数：1.00）A.正确B.错误√解析：35.当凸轮机构的压力角的最大值达到许用值时就会出现自锁现象。
（分数：1.00）A.正确B.错误√解析：36.平底从动件凸轮最小基圆半径可按许用压力角来确定。
（分数：1.00）A.正确B.错误√解析：37.凸轮机构中从动件在升程时，若按正弦加速度运动规律运动，则会产生柔性冲击。
（分数：1.00）A.正确B.错误√解析：38.为了避免从动件运动失真，平底从动件凸轮轮廓不能内凹。
（分数：1.00）A.正确√B.错误解析：39.凸轮机构中推杆运动规律一定时，凸轮基圆半径越大，则压力角也越大，使力效果越差。
（分数：1.00）A.正确B.错误√解析：40.滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓的等距曲线。
因此，实际轮廓上各点的向径就等于理论轮廓上各点的向径减去滚子半径。
（分数：1.00）A.正确B.错误√解析：41.设计对心直动平底从动件盘形凸轮机构时，平底左右两侧的宽度必须分别大于导路至左右最远切点的距离，以保证在所有位置平底都能与轮廓相切。
（分数：1.00）A.正确√B.错误解析：。
