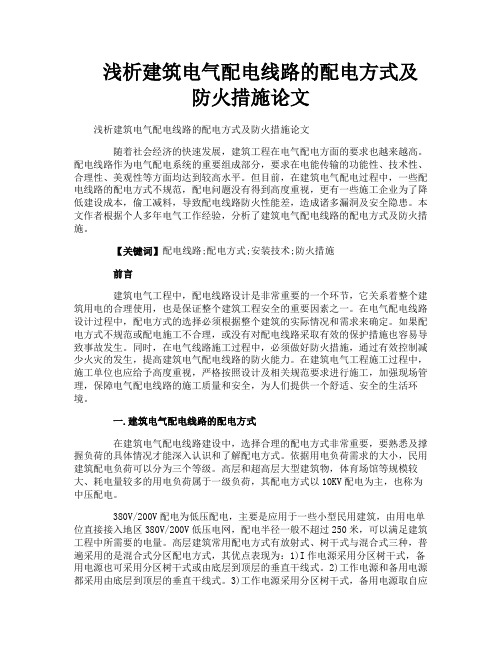

浅析建筑电气配电线路的配电方式及防火措施论文
浅析建筑电气配电线路的配电方式及防火措施论文浅析建筑电气配电线路的配电方式及防火措施论文随着社会经济的快速发展，建筑工程在电气配电方面的要求也越来越高。
配电线路作为电气配电系统的重要组成部分，要求在电能传输的功能性、技术性、合理性、美观性等方面均达到较高水平。
但目前，在建筑电气配电过程中，一些配电线路的配电方式不规范，配电问题没有得到高度重视，更有一些施工企业为了降低建设成本，偷工减料，导致配电线路防火性能差，造成诸多漏洞及安全隐患。
本文作者根据个人多年电气工作经验，分析了建筑电气配电线路的配电方式及防火措施。
【关键词】配电线路;配电方式;安装技术;防火措施前言建筑电气工程中，配电线路设计是非常重要的一个环节，它关系着整个建筑用电的合理使用，也是保证整个建筑工程安全的重要因素之一。
在电气配电线路设计过程中，配电方式的选择必须根据整个建筑的实际情况和需求来确定。
如果配电方式不规范或配电施工不合理，或没有对配电线路采取有效的保护措施也容易导致事故发生。
同时，在电气线路施工过程中，必须做好防火措施，通过有效控制减少火灾的发生，提高建筑电气配电线路的防火能力。
在建筑电气工程施工过程中，施工单位也应给予高度重视，严格按照设计及相关规范要求进行施工，加强现场管理，保障电气配电线路的施工质量和安全，为人们提供一个舒适、安全的生活环境。
一.建筑电气配电线路的配电方式在建筑电气配电线路建设中，选择合理的配电方式非常重要，要熟悉及撑握负荷的具体情况才能深入认识和了解配电方式。
依据用电负荷需求的大小，民用建筑配电负荷可以分为三个等级。
高层和超高层大型建筑物，体育场馆等规模较大、耗电量较多的用电负荷属于一级负荷，其配电方式以10KV配电为主，也称为中压配电。
380V/200V配电为低压配电，主要是应用于一些小型民用建筑，由用电单位直接接入地区380V/200V低压电网，配电半径一般不超过250米，可以满足建筑工程中所需要的电量。
关于电气安装接地施工技术论文
关于电气安装接地施工技术的探讨摘要：为了避免建筑物可能遭遇的雷击或者漏电等现象，在施工过程中会采取相应的措施。
作者根据对他人文献的学习以及自己的累积的经验，分析了几种建筑电气安装接地技术，希望能够通过本文对从事本行业的相关人员提供一定的帮助。
关键词：建筑工程电气安装施工技术中图分类号：tu761文献标识码： a 文章编号：1 引言当前国家在不断加大对于建筑用电设备和特种设备的监管力度，因为如果建筑电气设备一旦发生漏电、触电、火灾等大型安全事故，会对人民的生命和财产以及社会财富造成巨大损失。
因此，应把电气运行的安全性放在电气安装的首位，其中接地作为建筑电气的安全保障常用措施，在技术上还存在一定的瑕疵，需要相关的工作人员因应实际出现的问题来具体研究解决的方法，以保证建筑用电的安全性。
2接地的分类及功能接地就是利用金属作导体将电气设备的某部分与大地进行连接，其中直接与大地接触的埋入大地的部分称为接地体。
接地体本身又可以分为自然接地体和人工接地体两类。
接地线是将电气设备和接地体连接的金属导线。
整个接地装置包括接地体和接地线两部分，它的作用是限制接地设备的电位为零电位或者通过引下线将引下的雷电流迅速流散到大地土壤中去。
2.1系统接地。
系统接地也被叫做工作接地，这种技术较多应用于三相交流电力系统，其显著特点是可以最大限度的防止高压窜入低压。
因为和大地进行连接的是变压器低压中性点，因此可以很大程度上降低低压接电的触电风险。
2.2防雷接地。
所有电气设备和建筑物最常受的自然灾害是雷击。
因应这种情况现代接地技术常常将避雷针、避雷线、避雷器等防雷设备与大地连接，以防止由雷击产生意外造成的损失。
2.3保护接地。
作用是防止接地线或导体由于年久老化或失修等原因造成导体本身带电，例如有些电气设备的金属外壳、金属支架、接地线的金属管、电缆外部的金属保护层等而产生的接地方式。
保护接地通常用于低压系统中，因为其可以避免这类不带电金属外壳、管线等产生对地电压，进而避免危及人身安全和电气设备、建筑等安全，一般保护接地电阻应小于4ω。
煤矿系统电气保护及接地措施论文
煤矿系统电气保护及接地措施的探析摘要：电气系统是负责煤矿机械或机电设备电力调控的部分，已经成为煤矿机电一体化生产体系中关键的调控模式。
顾及到市场对煤矿资源需求量的大幅度增加，传统煤矿系统呈现出了多方面的功能缺陷，尤其是在电源分配方面常受到外界因素的干扰，导致电气设备运行的故障率扩大。
无论是从现场安全或采矿收益角度考虑，企业都要制定相对应的电气保护及接地方案，减小电气系统故障造成的不利印象。
本文分析了煤矿系统电气保护及接地措施的相关问题。
关键词：煤矿系统电气保护接地措施电气设备是自动采煤系统极为核心的组成部分，与机械设备共同建成了现代化的采煤作业模式。
科学技术推动了煤矿开采效率的成倍增长，但也使企业过度依赖于机电一体化作业方式，这给机电设备本身造成了许多功能方面的隐患。
据统计，每年一个小型煤矿企业需要为电气设备支出的维修费用高达20-50万，显然成为了采矿生产的成本负担。
注重煤矿系统电气保护及接地方案的执行，有助于煤矿作业管理目标的实现。
一、煤矿系统面临的隐患煤矿系统是针对旧采矿模式提出的先进方案，引用了大量的电气设备、机械设备为生产工具，极大地降低了过去煤矿工程开采的难度。
另一方面，需求量增多对煤矿系统运行造成了巨大的故障隐患，调控不当往往使煤矿系统面临着诸多的异常隐患。
1、安全方面。
安全问题一直以来都是制约采矿行业发展的关键因素，发生安全事故对整个煤炭经济都是极为不利的。
从组成结构来说，煤矿开采系统由机械、电气等两部分构成，两大系统在实际运行阶段均存在着较大的安全隐患。
具体情况：一是机械设备，机械设备主要负责矿井的挖掘、筛选、洗矿等操作，当其承受的作业荷载超出标准，势必造成机械事故；二是电气设备，机械自动化操作要由电气控制系统进行调节，电气系统失调容易引发漏电事故，对现场采矿人员及设备均造成了极大的危害。
2、功能方面。
可操作功能是保障煤矿系统顺利运行的基本要求，以也是企业大笔投资自动采煤建设的最终目标。
变、配电装置的防火范文（2篇）
变、配电装置的防火范文防火是现代社会建设中十分重要的一环，特别是在电力行业中，防火工作显得尤为重要。
变配电装置是电力系统中的核心设备，一旦发生火灾，将对电力系统的正常运行和人员财产安全造成严重影响。
因此，建立健全的变配电装置防火措施是保障电力系统运行安全的关键之一。
本文将从变配电装置火灾的原因、防火措施以及应急预案等方面进行详细阐述。
一、变配电装置火灾的原因1. 设备老化导致的隐患变配电设备作为长期工作于电力系统中的设备，随着使用时间的增长，设备内部线路连接出现短路、接触不良等故障的风险会逐渐增加。
设备老化将使电气设备接地不良，容易引起电弧和火花，从而导致火灾的发生。
2. 电气线路故障引发火灾电力系统中的电缆绝缘老化、线路短路、短路电弧击穿等故障都有可能引发火灾。
一旦非正常电气现象发生，就会产生巨大的热量和能量，导致设备和周围环境发生火灾。
3. 设备故障和操作不规范设备故障和操作不规范是变配电装置火灾的主要原因之一。
例如，设备内部电路连接不牢固，电气设备过载、短路等故障，操作人员使用电气设备时不注意用电安全等因素都会导致火灾的发生。
1. 加强设备的检查与维护定期对变配电设备进行检查，及时发现和处理设备内部的隐患，并进行维修和更换老化设备，确保设备的正常运行。
同时，加强设备的清洁工作，避免灰尘和杂物的堆积，防止杂物引发火灾。
2. 定期检查线路和电缆定期对线路和电缆进行绝缘性能测试和局部放电监测，及时发现和排除故障，防止电气线路故障引发火灾。
同时，避免在线路和电缆周围堆放易燃物品，确保设备周围的环境清洁干净。
3. 安装防火墙和灭火装置对变配电装置周围进行防火分区，安装防火墙和灭火装置，起到阻挡和隔离火势扩散的作用。
同时，要定期检查和测试防火墙和灭火装置的工作状态，确保其正常运行。
4. 建立健全的用电安全管理制度加强对操作人员的培训和教育，提高操作人员的安全意识和用电技能。
建立健全的用电安全管理制度，规范操作人员的行为，严禁操作人员在无关人员的情况下进行电力设备操作和维护。
电气设备的火灾及预防范文（二篇）
电气设备的火灾及预防范文火灾是一种灾难性的事故，给人们的生命财产安全带来极大的威胁。
在日常生活和工作中，电气设备的火灾也是一种常见的火灾类型。
电气设备的火灾不仅对人们的生命安全产生直接威胁，还会给社会经济造成巨大的损失。
因此，我们有必要认真研究电气设备的火灾原因，并采取一系列的预防措施。
首先，电气老化是导致电气设备火灾的主要原因之一。
电气设备的使用年限一般较长，随着使用时间的延长，电气设备的部件可能会出现老化现象，特别是一些绝缘材料，如绝缘胶带、绝缘漆等，会因受到外界环境因素的影响，逐渐变质。
当电气设备的绝缘材料老化严重时，可能会导致设备内部的电流通过其他路径流动，从而引发火灾。
因此，定期检查和更换电气设备的老化部件，是预防电气设备火灾的重要措施之一。
其次，电气线路短路也是电气设备火灾的常见原因之一。
电线路短路通常是指电线的两个或多个导体之间发生了意外的直接接触，使电流绕过了原来的路径，产生了异常的电流。
电线路短路可能会导致电气设备过载，从而导致电气设备发生火灾。
为了防止电气线路短路引发火灾，我们应采取以下的预防措施：一是在设计电气线路时，要合理规划线路的走向和布线方式，避免线路之间的交叉和交错。
二是在安装电气线路时，要确保导线之间的绝缘良好，避免导线直接接触。
三是定期检查和维护电气线路，及时发现并解决潜在的问题。
另外，电气设备的过载也是导致电气设备火灾的重要原因之一。
电气设备的过载是指电气设备所能承受的电流超过了标准额定电流的情况。
当电气设备过载时，电气设备可能会发热，从而引发火灾。
为了防止电气设备的过载，我们应采取以下的预防措施：一是合理选择电气设备，确保其额定电流与使用环境相匹配。
二是定期检查电气设备的使用情况，及时发现并解决潜在的过载问题。
三是在使用电气设备时，避免在同一插座上连接过多的电器设备，以避免过载现象的发生。
总之，电气设备的火灾给人们的生命财产安全带来了极大的威胁。
为了预防电气设备火灾的发生，我们应重视电气设备的定期检查和维护工作，及时发现并解决潜在的问题。
电气装置的防火、灭火与防爆范文
电气装置的防火、灭火与防爆范文随着科技的发展和社会的进步，电气装置在现代社会中得到了广泛的应用。
然而，由于电气装置的特殊性质，其存在着一定的防火、灭火和防爆的风险。
为了确保电气装置的安全运行，保护人员的生命财产安全，必须采取一系列的防火、灭火和防爆措施。
本文将从电气装置的防火、灭火和防爆三个方面详细探讨，以提高人们对电气装置安全的认识和意识。
一、电气装置的防火电气装置的防火工作非常重要，因为电气装置一旦发生火灾，往往会造成严重的后果，包括人员伤亡和财产损失。
因此，必须采取一系列的措施来预防和防止电气装置的火灾。
1. 设备选择与布置：在电气装置的选择和布置过程中，应充分考虑电气装置的防火性能。
选择具有防火性能的电气设备和材料，并合理布置电气设备，避免设备堆积、交叉布线等不合理布置，确保电气装置的顺畅运行。
2. 维护与检修：定期进行电气设备的维护和检修工作，包括设备的清洁、保养和维修等，及时排除设备内部的积尘和松动物料，确保设备的正常运行和安全使用。
同时，要对电气设备进行定期的检测和试验，及时发现设备的故障隐患并进行处理。
3. 温度控制：在电气装置的运行过程中，要合理控制设备的温度，避免过高的温度对设备造成损坏和引发火灾的危险。
可以采用冷却设备、散热器、温控装置等措施，保持设备的正常运行温度。
4. 防止电器设备过载：电气装置的过载是引发火灾的主要原因之一，因此要严格控制电器设备的负荷，避免设备过载发生。
可以通过合理布线、增加额定功率设备、及时更换老化设备等措施来防止电器设备过载。
5. 防止电气设备短路：电气设备短路是引发火灾的另一个主要原因，要采取相应的措施来防止电气设备的短路。
例如，在设备使用过程中，严禁使用劣质电线、插座和开关，保持设备清洁，定期检查线路和接线端子的连接情况等。
二、电气装置的灭火当电气装置发生火灾时，必须迅速采取灭火措施来扑灭火源，防止火灾的蔓延和扩大。
以下是常见的电气装置灭火措施：1. 切断电源：当电气装置发生火灾时，要立即切断电源，以避免电流继续引发火灾，同时也可以保护人员的安全。
关于防雷、接地和电气安全的研究论文
关于防雷、接地和电气安全的研究论文网络高等教育本科生毕业论文（设计）题目：关于防雷、接地和电气安全的研究学习中心：奥鹏学习中心层次：专科起点本科专业：电气工程及其自动化年级：年春/秋季学号： 151350309143学生：赵斌指导教师：完成日期：年月日内容摘要雷电现象是我们日常生活中较为常见的一种自然现象，但是雷电现象极具破坏性，对人民生命财产造成了严重的威胁。
近几年，随着社会经济的发展，高层建筑物数量、建筑电气设备明显增多。
此外，越来越多的用户对网络和室内电气设备过度依赖，这些原因导致建筑物雷电灾害发生机率逐渐上升。
因此，加强对行电气设备的防雷、接地的研究尤为必要。
关键词：防雷；接地；电气安全目录内容摘要 (I)1 绪论 (1)1.1 课题的背景及意义 (1)1.2 防雷接地保护的重要性 (1)1.3 防雷接地保护的研究现状 (2)1.4 本文的主要内容 (3)2 变电站高压电力装置防雷技术 (4)2.1 引言 (4)2.2 雷电参数特性 (4)2.3 变电站防雷技术措施 (5)3 接地与屏蔽 (7)3.1 防雷接地 (7)3.2 屏蔽和等电位连接 (8)4 结论 (9)参考文献 (10)附录 ............................................................................................. 错误!未定义书签。
1 绪论1.1 课题的背景及意义变电站是电力系统的重要组成部分，变电站发生雷击事故，将造成大面积停电，会对电网造成较大的危害。
近年来，随着我国电力变电站实现综合自动化，不仅为变电站实现无人值守和配电网实现自动化奠定了基础，而且也为供电部门提供更安全、经济、可靠和高质量的电能创造了条件，这就更加要求防雷接地措施必须十分可靠。
在变电站的设计过程中，保护变电站的设备安全，提高其供电可靠性，优化防雷接地设计方案，加强变电站的防雷接地安全措施，最大程度的减少雷击事故发生，有着极其重要的意义。
电气设备接地、接零保护技术范文（二篇）
电气设备接地、接零保护技术范文电气设备的接地和接零保护技术在现代社会的建设和发展中起到了至关重要的作用。
电气设备的接地是为了保障人身安全，减少雷击、电击等事故的发生；而接零保护技术则是为了保障电气设备的正常运行，防止电气设备出现漏电等故障。
本文将从电气设备接地和接零保护技术的意义、现状以及存在的问题与对策等方面进行探讨。
电气设备接地和接零保护技术的意义在于保障人身安全、减少事故的发生。
电气设备接地是指将电气设备的金属外壳或其他导电部分与地面之间建立可靠的导电连接，以确保设备故障时电流能够通过接地回路释放，从而防止电气设备接触到带电部分而引发电击事故。
接地保护还可以避免设备因为带电体的漂移而导致静电积聚，减少设备内部电压的危险。
接零保护技术是为了防止电气设备出现漏电等故障，保障电气设备的正常运行。
接零保护技术要求将电气设备的零线与地线相连，以建立可靠的零线接地保护回路。
通过接零保护，可以有效地避免设备漏电导致人身触电，减少对设备的损坏，提高设备的可靠性和使用寿命。
然而，在实际应用中，电气设备接地和接零保护技术存在着一些问题。
首先，一些老旧的电气设备，并没有进行接地和接零保护，因而存在发生电击等事故的风险。
其次，一些电气设备的接地和接零保护措施不够完善，导致无法及时排除故障，并且可能造成设备损坏和人身伤害。
此外，由于电气设备接地和接零保护技术的要求较高，施工难度较大，一些施工单位和个人在施工中存在质量问题和不合规行为。
针对以上问题，需要采取一系列的对策和改进措施。
首先，加强对电气设备接地和接零保护技术的宣传和培训，提高企业和个人对于接地和接零保护的重视和认识。
其次，加强电气设备的监督和检测，确保电气设备的接地和接零保护符合相关标准和规范。
同时，加强对电气设备施工单位和个人的监管，严禁使用劣质材料和不合规施工行为。
最后，加强对电气设备接地和接零保护技术的研究和创新，提高设备的可靠性和安全性。
总之，电气设备的接地和接零保护技术在现代社会中扮演着非常重要的角色。
接地故障引起的电气火灾及其防范
)*+,,- 低 压 电 缆 的 ).,,- 金 属 外 皮 被 用 作 &’#
线， 截面过小被故障电流烧红引燃该处的化纤飞花 起火； 还有一处是照明线路金属套管（经计算其上 对地电压为 )/01）与其邻近的暖气管打火， 火花溅 落在化纤堆上起火。这就是三处同时起火的原因。 火灾的起火源可能不止一处， 而接地故障本身不一 定是起火源， 这是接地故障火灾的特殊现象。 ・ #-・
&’ 线 、 &’# 线 和 联 结 线 以 及 引 至 接 地 极 的 接
地干线，在施工完毕后均应检测其导电是否良好， 不允许有松动的连接。水表应作跨接线（煤气管在 煤气表后联结） ， 管道连接处一般不需跨接， 但如果 导电不良也应作跨接线。此等线的全长（包括跨接 线， 但不可触及部分除外， 如敷设在墙内的线段） ， 应有黄、 绿相间颜色的标志， 以便辨别。&’ 线、 &’# 线和等电位联结截面选择必须符合规范要求， 其截 面应当足够大， 同时还应满足机械强度和热稳定两 个要求。
图 !(( (变电所接地故障引起用户建筑物内打火
漏电保护器 一般的短路靠过流保护切断电路， 如果是电弧 性短路，过流保护一般难以在起火前切断电路， 这 是个难以解决的问题。在电气事故中接地故障远多 于一般短路， 而电弧、 电火花则多发生在接地故障 中， 但接地故障却可容易地用漏电保护器来切断电 路或发出信号， 从而避免火灾的发生。应注意用于 防火 的 漏 电 保 护 必 须 对 整 个 建 筑 物 的 整 个 配 电 线 路起防火作用。这点 2’% 标准和发达国家标准都有 明确具体的规定。在发达国家， 新建筑物如果无此 级漏电保护， 当地供电公司是不予接电的。遗憾的 是除 )333 年颁布的住宅设计规范和飞机库设计防 火规范外， 我国此前颁布的有关电气设计安装规范 和建筑防火规范，对此都没有具体明确的规定， 说 明我国在这方面的理论水平还相对落后。由于无章 可循，设计安装中也就没有采取有效地防范措施， 这正是我国接地故障火灾频频发生的重要原因。 （ !） 在建筑物电气装置内实施总等电位联结
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备接地与防火论文
摘要：从本文分析可知接地故障起火的特点是平时隐患不易觉
察，一旦引起火灾则往往故障是一处，起火点是另一处，这样通常会
被认为是一般的电气短路或虚连打火，从而掩盖了真正的起火原因，
使人们难以查出故障，从中吸取教训。为降低电气火灾发生几率，电
气工作者对接地故障这一隐蔽而危险的起火源应给与更多的注意和
防范。
我国是电气火灾多发的国家，电气火灾发生的次数一直占各类火
灾的首位，约为火灾总数的30%，电气火灾的发生有电气产品质量低
劣，用电不慎等原因，但相当多的原因是电气设备的接地不当造成的。
用电设备完善的保护接地措施不但对减少点击事故、保护人身核设备
安全非常必要，还对防止电气火灾十分重要。
一、用电设备不接地容易发生火灾：
图1中的设备未作接地，当设备绝缘破损发生单相对地短路时，
接地故障电流Id须经设备与地面的自然接触电阻和电源的接地电阻
Rb通向电源中性点。因自然接地电阻很大，故障电流很小，不足以
使熔断器或断路器等保护电器动作，使接地故障点发生的电火花或电
弧得以持续存在，引燃附近易燃物质，酿成火灾。与此同时，用电设
备所带危险电压经线路金属套、管或电缆金属外皮蔓延使这些部位对
地带危险电压，如果它和与大地有连接的金属物体如暖气管道、金属
建筑结构发生碰撞就有可能在这些地方发生电火花（俗称打火）或电
弧。需要说明，建立电弧时，击穿空气的电场强度需30千伏/厘米，
但不同电位的带电导体碰撞后再分离却可燃弧，20千伏/厘米的电场
强度即可维持电弧，这时2～20A的电流可产生局部高温，完全可以
引燃易燃物质，尤其是充满易燃粉尘的场所，更具危险性，因此设备
外壳不接地是个火灾隐患。
二、几种保护接地系统的防火安全程度：
设备的接地可降低对地故障电压，也为上述保护电器提供了低阻
故障电流通路，使能迅速切断故障电路，大大减少火灾危险。接地系
统有多种，其防火安全程度不尽相同，下面作一浅析：
1、 TN-C接地系统即过去常说的接零保护系统。其N线（中性
线）和PE线（保护线）适合用一根线的，如图2所示。此线通过三相
不平衡电流或单相负荷电流，因此这根线上有电压降，其对地电压有
时可达几十伏。电气设备的外壳和敷线金属套管正常时带此电压，可
能对地打火，仍然很不安全，所以在火灾和爆炸危险场所不应采用
TN-C系统。
2、 如果将N线和PE线分开，N线对地绝缘，PE线专用于接地，
即成TN-S系统，如图3所示。在此系统内，因PE线不通过上述不平
衡电流或负荷电流，正常工作时设备外壳不带电压，上述危险可大大
减少。
3、在TT接地系统内（及过去常说的接地保护系统），设备外壳
以专用的接地极接地，与电源无电气联系，如图4所示。正常工作时
设备外壳是地电位，不可能产生电火花或电弧，因此更安全。但当发
生接地故障时，故障电流须通过设备接地极电阻R和电源接地极电阻
Ra，故接地回路阻抗大，故障电流比TN系统小，往往需装设对接地
故障灵敏度高的漏电保护器，这是他的缺点。
4、更为安全的是IT接地系统，不仅用电设备设有专用的接地极，
其电源还与地绝缘（或经高阻抗接地）如图5所示。它不宜配出N线。
当系统内发生接地故障时，故障电流仅是线路对地的电容电流，其值
甚小，不形成电火花和电弧，因此不需切断电源，不影响供电，只需
发出信号及时排除接地接地即可。
三、 TN系统必须安装牢固：
就防火而言，TN系统的安全程度较差，但他的故障回路阻抗较
小，故障电流大，保护电气动作灵敏简单，TN-C系统还可节省一根
PE线，所以以前是我国一般场所广泛使用的接地系统。图2虚线所示
为TN-C系统架空线路相线坠地的情况。如果相线落在一般地面上，
因接触电阻Re大，接地故障电流小，不能使保护电器动作，故障得
以持续存在。如果相线对地打火而近旁有易燃物质，他可能引起火灾。
如果相线落在水塘或接地良好的金属结构上，则可能带来另一危险，
设Re为2欧，相线电阻Rl为0.5欧，Rs为4欧，相电压为220伏，接
地故障电流将为
此电流往往不足以使线路首端保护电器动作，它在电源接地电阻
Rb上产生的电压降为Ub=Id.Rb=33.8×4=135.2伏，此对地故障电压
将自电源中性点沿PEN线蔓延至附近用户的设备外壳上，这样引起人
身电击事故，还将因对地打火而引起火灾。
如果PEN线不牢固，发生断线，若断开在三相线路的主干线上，
断开点因三相负荷不平衡，负荷的中性点将漂移，造成各相电压大幅
度偏高或偏低，从而损坏用电设备；若断在单相线路上，如图6所示，
则220伏相电压将通过设备内绕组延伸到设备外壳上，招致更大的火
灾和危险。
因此采用TN-C系统时应注意线路架设要牢固，并注意按机械强
度要求选择导线截面。
四、接地回路设置不善的潜在危险：
不论TN或TT接地系统，如果PEN线或PE线连接不牢，在通过
接地故障电流时都有可能因虚连打火引起火灾。图3TN-S系统如果设
备引出端端子F处螺栓松动，平时不影响使用，也不易察觉。但一旦
用电设备或线路发生接地故障时，虚连接处的接触电阻抑制了故障电
流，使保护电气不能动作，虚连接打火现象持续存在，如果此时附近
有易燃物质，极易发生火灾。
在TN系统中，如果PEN线或PE线界面过小，线路保护电器往往
不能保护它。当通过大接地故障接地电流时，此线可能烧至炽红以至
熔断，很容易引起火灾。
五、保护电器动作不灵敏的后果：
如果接地装置完善，但保护电器动作不灵敏，不能切除接地故障，
火灾危险依然存在，现已图4的TT系统为例。如果Ra和Rb分别为10
欧和4欧，忽略相线和变压器阻抗，故障电流为：
如果此设备以熔体电流为16安的熔断器保护就不能切除接地故
障。
再以图3的TN-S系统为例，如果相线电阻为0.5欧，N线电阻为1
欧，忽略变压器阻抗，则接地故障电流为：
如果此设备功率较大，以150A熔体做保护，同样不能切断接地
故障。
在上述情况下应采用动作灵敏度高的漏电保护器来切断接地故
障电路。
从以上分析可知接地故障起火的特点是平时隐患不易觉察，一旦
引起火灾则往往故障是一处，起火点是另一处，这样通常会被认为是
一般的电气短路或虚连打火，从而掩盖了真正的起火原因，使人们难
以查出故障，从中吸取教训。为降低电气火灾发生几率，电气工作者
对接地故障这一隐蔽而危险的起火源应给与更多的注意和防范。
