低温燃烧法合成掺钕钇铝石榴石(Nd:YAG)纳米粉末
ndyag吸收光谱
ndyag吸收光谱
NDYAG（氮化钇铝石榴石）是一种常用的激光晶体。
它具有较宽的吸收光谱范围，可以吸收可见光和近红外光。
NDYAG晶体的吸收光谱范围大约从200纳米到3000纳米，其中特别是在1.06微米和0.94微米处，它的吸收峰值非常显著。
这两个波长是NDYAG激光器常用的激发波长。
吸收光谱的形状和峰值位置受到NDYAG晶体中掺杂的氧化铝和氧化钆等掺杂物的影响。
这些掺杂物可以改变NDYAG
的晶格结构和能级分布，从而对吸收光谱产生影响。
总之，NDYAG晶体的吸收光谱广泛覆盖了可见光和近红外光的范围，并且具有较明显的吸收峰值，在激光器中的应用十分广泛。
ndyag晶体吸收谱线波长
ndyag晶体吸收谱线波长摘要：1.NdYAG 晶体的概述2.NdYAG 晶体的吸收谱线波长3.NdYAG 晶体的应用正文：一、NdYAG 晶体的概述dYAG（钕钇铝石榴石）晶体是一种人工合成的晶体材料，具有较高的激光发射效率和良好的热稳定性。
其主要成分为钇（Y）、铝（Al）、钕（Nd）和氧（O），化学式为Nd1-xYx(AlO4)3，其中x 为钕离子替代钇离子的比例。
NdYAG 晶体广泛应用于激光器、光纤通信、激光显示等领域。
二、NdYAG 晶体的吸收谱线波长dYAG 晶体的吸收谱线波长与其激光发射波长密切相关。
在激光器中，通过外部激励源（如电脉冲）对NdYAG 晶体进行激发，使其产生激光输出。
NdYAG 晶体的吸收谱线波长通常在808-815 纳米范围内，而激光发射波长则在1064 纳米附近。
这种波长的激光在光纤通信和激光加工等领域具有优越性能。
三、NdYAG 晶体的应用1.激光器：NdYAG 晶体是激光器的核心元件，其输出的1064 纳米激光在激光器中具有较高的能量和稳定性。
这种激光器广泛应用于激光加工、激光打标、激光雕刻等领域。
2.光纤通信：NdYAG 晶体在光纤通信领域也有广泛应用。
其吸收谱线波长在808-815 纳米范围内，与光纤的典型工作波长1550 纳米相匹配。
因此，NdYAG 晶体可用于光纤激光器、光放大器等光通信设备。
3.激光显示：NdYAG 晶体在激光显示领域也具有重要应用。
其输出的1064 纳米激光可用于激光投影仪、激光电视等显示设备，提供高亮度、高清晰度的显示效果。
总之，NdYAG 晶体作为一种重要的激光材料，其吸收谱线波长对其激光发射性能具有重要影响。
低温镁铝尖晶石纳米粉末的制备与表征
一、引言低温镁铝尖晶石是一种重要的无机功能材料，具有优异的热导性、电导性和化学稳定性，因此在电子器件、催化剂、陶瓷材料等领域有着广泛的应用。
而纳米粉末作为功能材料的一种重要形式，由于其独特的尺寸效应和表面效应，已经成为材料科学和工程领域的研究热点之一。
在研究低温镁铝尖晶石纳米粉末的制备与表征方面具有重要的理论和实际意义。
二、低温镁铝尖晶石纳米粉末制备方法在低温镁铝尖晶石纳米粉末的制备方法中，常用的包括溶胶-凝胶法、沉淀法、机械合金化法、水热法等。
每种方法均有其独特的优点和局限性，研究者需要根据具体的应用需求选择合适的制备方法。
1. 溶胶-凝胶法溶胶-凝胶法是一种常用的纳米粉末制备方法，通过溶胶的形成和凝胶的固化过程，可以制备出颗粒均匀、纯度高的纳米粉末。
在制备低温镁铝尖晶石纳米粉末时，研究者通常将金属的溶胶与凝胶制备方法相结合，通过控制沉积条件和处理参数，可以得到具有良好结晶性和纯度的纳米粉末。
2. 沉淀法沉淀法是利用溶液中产生的沉淀物来制备纳米粉末的方法。
在制备低温镁铝尖晶石纳米粉末时，研究者通常将金属离子的溶液与沉淀剂混合，在适当的温度和pH条件下，可以得到所需的纳米粉末。
沉淀法制备的纳米粉末具有良好的控制性和均匀性，但需要对反应条件进行严格的控制。
3. 机械合金化法机械合金化法利用高能球磨机对金属粉末进行机械合金化处理，通过高速旋转的球磨罐中的碰撞、压碾和摩擦效应，将金属粉末分散、混合并形成纳米尺寸的粉末。
在制备低温镁铝尖晶石纳米粉末时，机械合金化法可以得到均匀分散的纳米粉末，但需要考虑机械合金化过程中可能引起的杂质和晶粒增长问题。
4. 水热法水热法是在高温高压的水热条件下，将金属溶解液或金属盐溶液转化为固体产物的方法。
在制备低温镁铝尖晶石纳米粉末时，研究者可以控制水热条件和金属盐溶液的浓度，以得到所需的纳米粉末。
水热法制备的纳米粉末具有较高的结晶度和纯度，但需要考虑水热条件对金属材料的影响。
钕
主要用途
钕元素凭借其在稀土领域中的独特地位，多年来成为市场的热点。金属钕的最大用户是钕铁硼永磁材料。钕 铁硼永磁体的问世，为稀土高科技领域注入了新的生机与活力。钕铁硼磁体磁能积高，被称作当代“永磁之王”， 以其优异的性能广泛用于电子、机械等行业。阿尔法磁谱仪的研制成功，标志着我国钕铁硼磁体的各项磁性能已 跨入世界一流水平。钕还应用于有色金属材料。在镁或铝合金中添加1.5-2.5%钕，可提高合金的高温性能、气密 性和耐腐蚀性，广泛用作航空航天材料。另外，掺钕的钇铝石榴石产生短波激光束，在工业上广泛用于厚度在 10mm以下薄型材料的焊接和切削。在医疗上，掺钕钇铝石榴石激光器代替手术刀用于摘除手术或消毒创伤口。钕 也用于玻璃和陶瓷材料的着色以及橡胶制品的添加剂。随着科学技术的发展，稀土科技领域的拓展和延伸，钕元 素将会有更广阔的利用空间。
发现历史
发现年代
发现人
发现过程
冯·韦尔塞巴赫
1885年
1839年瑞典人莫桑得尔（der）发现了镧和镨钕混合物（didymium）。
这之后，各国化学家特别注意从已发现的稀土元素去分离新的元素。
1885年奥地利人韦尔塞巴赫（ach）从莫桑得尔认为是“新元素”的镨钕混合物中发现了镨和钕。其中一种 被命名为neodidymium，后来被简化为neodymium，元素符号Nd，就是钕元素。
钕、镨、钆、钐都是从当时被认为是一种稀土元素didymium中分离出来的。由于它们的发现，didymium不再 被保留。而正是它们的发现打开了发现稀土元素的第三道大门，是发现稀土元素的第三阶段。但这仅是完成了第 三阶段的一半工作。确切的将应该是打开了铈的大门或完成了铈的分离，另一半就将是打开钇的大门或是完成钇 的分离。
理化性质
单质密度：7.007g/cm3 单质熔点：1024℃ 单质沸点：3074℃ 体积弹性模量：31.8Gpa 原子化焓：322kJ/mol 热容：27.45J/(mol·K) 导电性：0.0157×106/(cm·Ω) 导热系数：16.5W/(m·K) 熔化热：7.140kJ/mol 汽化热：273.0kJ/mol 原子体积：20.6cm3/mol

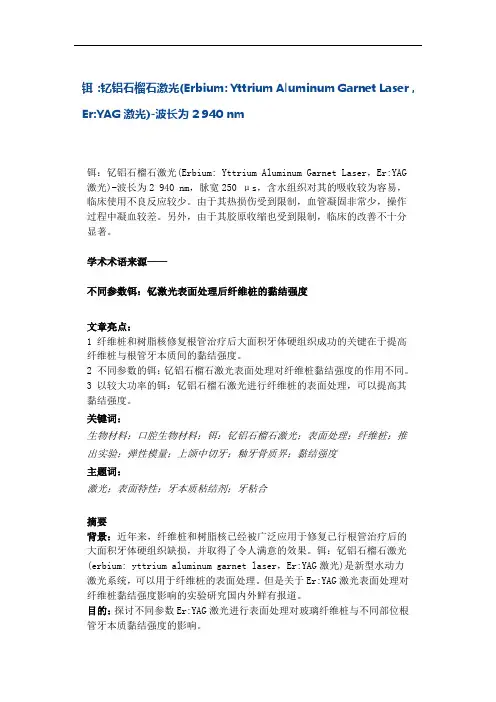

铒：钇铝石榴石激光
铒：钇铝石榴石激光(Erbium: Yttrium Aluminum Garnet Laser，Er:YAG激光)-波长为2 940 nm铒：钇铝石榴石激光(Erbium: Yttrium Aluminum Garnet Laser，Er:YAG激光)-波长为2 940 nm，脉宽250 μs，含水组织对其的吸收较为容易，临床使用不良反应较少。
由于其热损伤受到限制，血管凝固非常少，操作过程中凝血较差。
另外，由于其胶原收缩也受到限制，临床的改善不十分显著。
学术术语来源——不同参数铒：钇激光表面处理后纤维桩的黏结强度文章亮点：1 纤维桩和树脂核修复根管治疗后大面积牙体硬组织成功的关键在于提高纤维桩与根管牙本质间的黏结强度。
2 不同参数的铒：钇铝石榴石激光表面处理对纤维桩黏结强度的作用不同。
3 以较大功率的铒：钇铝石榴石激光进行纤维桩的表面处理，可以提高其黏结强度。
关键词：生物材料；口腔生物材料；铒：钇铝石榴石激光；表面处理；纤维桩；推出实验；弹性模量；上颌中切牙；釉牙骨质界；黏结强度主题词：激光；表面特性；牙本质粘结剂；牙粘合摘要背景：近年来，纤维桩和树脂核已经被广泛应用于修复已行根管治疗后的大面积牙体硬组织缺损，并取得了令人满意的效果。
铒：钇铝石榴石激光(erbium: yttrium aluminum garnet laser，Er:YAG激光)是新型水动力激光系统，可以用于纤维桩的表面处理。
但是关于Er:YAG激光表面处理对纤维桩黏结强度影响的实验研究国内外鲜有报道。
目的：探讨不同参数Er:YAG激光进行表面处理对玻璃纤维桩与不同部位根管牙本质黏结强度的影响。
方法：选择50颗新鲜拔除根长相近的单根管上颌中切牙，常规根管治疗后去除牙冠，完成根桩牙体预备后，黏固ParaPost FIBER LUX玻璃纤维桩至根管内。
根据黏固前桩表面处理方法，将50颗离体牙随机等分为5组：对照组、1.5，2.5，3.5和4.5 W ER:YAG激光照射组。
掺钕钇铝石榴石激光配合药物治疗甲癣疗效观察
甲癣为 临床 常见 的皮肤癣菌病 ， 病程长 ， ． 易复
发， 治疗方法 多 ， 但疗效差 ， 目前我科 ２ ０ １ ３ 年 １ 月
最新引进掺钕钇铝石榴石激光治疗 甲癣取得 了 良 好的效果 ， 现将结果报告如下 ：
随机分为两组 ： 治疗组 ７ ２例 ， 男性 ３ ０例 ， 女性 ４ ２ 例， 年龄 ２ ４ ～ ７ ６ 岁， 平 均年龄 （ ５ ０ ±２ ６ ） 岁， 病程 １ 年一 ２ ０ 年， 平均 （ ９ ． ５ ±１ ０ ． ５ ） 年。 对照组 ７ ０ 例， 男性 ２ ５ 例， 女性 ４ ５ 例， 年龄 ２ ２ ～ ７ ５岁 ， 平均年龄（ ４ ８ ± ２ ７ ） 岁， 病程 １ 年 一１ ９年 ， 平均 （ ９ ４ － １ ０ ） 年。两组患 者 性别 、年龄 及 病 情 分类 等具 有 可 比性 ， （ Ｐ ＞
０． ０ ５ ｏ
物， ２ ． ５ ％碘酊一 日两次 ， 复方苯 甲酸软膏 ２ ０ ｇ ， 一日 两次 ， 疗程一个月。对照组 ： 单纯应用药物治疗 ， 局
部涂抹外用药物 ， ２ ． ５ ％碘酊一 日 两次 ，复方苯甲酸 软膏 ２ ０ ｇ ， 一日 两次 ， 疗程一个月。
１ ． ３ 疗效评 定标 准
根据 甲受累面积评定 ， 治愈为除残 留的感染征 象外总受累面积好转 ≥９ ５ ％； 真菌镜检和培养均阴 性 ，显效为 甲受 累面积治疗后好转 ６ ０ ％ ９ ４ ％； 真 菌镜检和培养均 阴性 ， 进步为总受累面积好转 ２ ０ ％
～
１ ． １ ． １ 病例人选标准 ： ①符合 甲癣 的诊断标准 。②
１ ５ Ｊ ／ ｃ ｍ ｚ 。光斑尺寸： 调 Ｑ模式为光斑直径 ２ ｍ ｍ， 脉
共沉淀法合成钇铝石榴石纳米粉体及透明陶瓷的制备
范素华等：凝胶预碳化处理对Ca0.4Sr0.6Bi4Ti4O15纳米晶粉体的影响· 315 ·第36卷第3期共沉淀法合成钇铝石榴石纳米粉体及透明陶瓷的制备刘文斌，潘裕柏，李江，郭景坤(中国科学院上海硅酸盐研究所, 上海 200050)摘要：以硝酸铝[Al(NO3)3·9H2O]和硝酸钇[Y(NO3)3·6H2O]为原料、以碳酸氢铵[NH4HCO3]为沉淀剂，硫酸铵[(NH4)2SO4]为分散剂，用共沉淀法合成钇铝石榴石(yttrium aluminum garnet，YAG)纳米粉体。
用X射线衍射仪、红外光谱仪、热分析仪和场发射扫描电镜等测试手段对YAG前驱体和煅烧后的粉体进行表征。
结果表明：前驱体经过1000℃煅烧5h后已完全转变成纯立方相YAG，所得的粉体分散性好、无团聚、形状近似球形、平均颗粒尺寸约为100nm。
以该YAG粉体为原料，正硅酸乙酯[Si(OC2H5)4，TEOS]为添加剂，用真空烧结技术在1700～1800℃煅烧20h制备YAG透明陶瓷。
YAG陶瓷样品的平均晶粒尺寸为10μm，存在少量气孔相和杂质相。
为了提高YAG陶瓷的透过率，需要进一步优化陶瓷的制备工艺。
关键词：钇铝石榴石；共沉淀法；纳米粉体；真空烧结；透明陶瓷中图分类号：TF123 文献标识码：A 文章编号：0454–5648(2008)03–0315–05PREPARATION OF NANO-POWDER AND TRANSPARENT CERAMIC OF YTTRIUMALUMINUM GARNET BY THE CO-PRECIPITATION METHODLIU Wenbin, P AN Yubai, LI Jiang, GUO Jingkun(Shanghai Institute of Ceramics, Chinese Academy of Sciences, Shanghai 200050, China)Abstract: Nano-crystalline yttrium aluminum garnet (YAG) powders were prepared by the co-precipitation method using Al(NO3)3·9H2O and Y(NO3)3·6H2O as raw materials, the NH4HCO3 as precipitator, and (NH4)2SO4 as dispersion medium. The pre-cursor and calcined nano-powders were characterized by the thermogravimetry and differential thermal analysis, X-ray diffraction, Fourier transform infrared spectroscopy, and field emission scanning electron microscope. It is shown that well dispersive, spherical pure cubic YAG nano-powders with an average particle size of about 100nm were obtained by calcining the precursor at 1000 for℃5h. With the prepared YAG powders as raw material and tetraethyl orthosilicate as sintering additive, transparent Y AG ceramics were prepared by sintering YAG powder at 1700–1800 for 20℃h in vacuum. The average grain size of the Y AG ceramics is about 10μm. Pores and secondary phase existed at the grain boundaries or the inner grains. In order to improve the transmittance of the YAG ce-ramics, the process of preparation of the YAG must be optimized.Key words: yttrium aluminum garnet; co-precipitation; nanometer powders; sintering in vacuum; transparent ceramic激光材料作为固体激光器的主体，其作用非常重要。
YAG基质激光晶体生长
❖ 1、降低生长速度是目前一个有效办法。降低生长速度使单 位时间泄回熔体的Nd3+离子量减少，即减少了固液界面附近 Nd3+离子浓度，可达到减小Nd3+离子引起的组分过冷，来消 除“云层”
❖ 2、也有人试验在生长Nd:YAG 晶体时同时掺杂三价稀土离 子Gd3+或Lu3+，想以尺寸补偿来提高Nd3+离子在钇铝石榴石 晶体中的分凝系数，以利于消除“云层”和提高Nd3+离子在 钇铝石榴石中的浓度
排杂作用 Nd3+分凝系数比较小
成分过冷
在晶体中形成Nd3+析出物富集层——“云层”或失透
温度波动、熔体中温度梯度较小、过快的生长速度、或温度场不合适时甚为 严重。如果熔体中的温度梯度比较大，就. 可以“掩蔽”组分过冷，减少“云 18 层”形成的可能性
❖ “云层”的出现是宏观的缺陷，它严重地破坏 晶体的完整性、透明度和晶体的尺寸
❖ Nd：YAG激光器特点：增益高、阈值低、量子效率高、热效应小、
机械性能良好、适合各种工作模式（连续、脉冲）等
❖ 主要应用：治疗血管瘤，Nd:YAG激光的波长为1064 nm，不在氧合血
红蛋白的吸收峰附近，氧合血红蛋白对Nd：YAG激光的吸收较差．但其 穿透深度可达8 mm左右，因而能对较深部位的血管瘤发挥治疗作用
.
9
布里奇曼法生长Nd：YAG
布里奇曼法是一种典型的熔体生长法，一般分为垂直和水平布里奇曼法
两种
垂直布里奇曼法又称为坩埚下降法是从熔
体中生长晶体的一种方法。通常坩埚在结晶炉中 下降，通过温度梯度较大的区域时，熔体在坩埚 中，自下而上结晶为整块晶体。这个过程也可用 结晶炉沿着坩埚上升方式完成
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低温燃烧法合成掺钕钇铝石榴石(Nd：YAG)纳米粉末
张华山;苏春辉;韩辉;侯朝霞
【期刊名称】《中国稀土学报》
【年(卷),期】2005(23)3
【摘 要】以：Nd2O3，Y2O3，Al(NO3)·9H2O，氨水和柠檬酸为原材料，采用
低温燃烧法合成出分散均匀、团聚轻的掺钕钇铝石榴石(Nd：YAG)纳米粉末，该
方法有效地解决了固相合成的高反应温度以及化学沉淀法的颗粒团聚问题。采用
TG—DTA，XRD，FT—IR和TEM测试手段对纳米粉末进行了表征，同时测量了
(Nd0.01Y0.99)，Al5O12陶瓷素胚以及烧结体的荧光发射光谱。研究结果表明：
YAG晶相的形成温度为850℃，在煅烧过程中出现YAP中间相，并于1050℃完
全转化为YAG晶相。采用低温燃烧法合成的粉末材料其颗粒尺寸随热处理温度的
不同在20～50nm范围波动。(Nd0.01Y0.99)，Al5O12陶瓷体的有效激发发射截
面积(σin)为4．03×10^-19cm^2，比同组成的单晶高44％。
【总页数】1页(Pi002-i002)
【关键词】低温燃烧法;合成;掺钕钇铝石榴石;纳米粉末;荧光发射光谱;YAG晶相;激
光陶瓷
【作 者】张华山;苏春辉;韩辉;侯朝霞
【作者单位】长春理工大学材料与化工学院;中国北方车辆研究所第一研究室
【正文语种】中 文
【中图分类】TF125.4
【相关文献】
1.均相共沉淀法合成钇铝石榴石(YAG)纳米粉末的研究 [J], 张华山;荆敏;韩辉;苏春
辉;邵晶;张洪波;候朝霞
2.均相沉淀法制备掺钕钇铝石榴石(Nd∶YAG)纳米粉末 [J], 宋琼;苏春辉;张洪波;
邵晶;朱晓薇;王轶敏;魏艳玲
3.均相沉淀法制备掺钕钇铝石榴石纳米粉末的研究 [J], 宋琼;苏春辉;朱晓薇;宋阳
成;刘刚;王春燕
4.共沉淀法制备掺钕钇铝石榴石纳米粉末反应机理的研究 [J], 宋琼;苏春辉;朱晓薇;
宋阳成;王春燕
5.共沉淀法合成掺钕钇铝石榴石纳米粉体的研究 [J], 宋琼;苏春辉;张华山;张洪波;
侯朝霞;朱晓薇;邵晶;胡海德
因版权原因，仅展示原文概要，查看原文内容请购买
