闭合电路动态分析故障分析专题复习
闭合电路专题(动态电路+图象问题+电路故障分析+电容问题+电功率)
闭合电路欧姆定律一、闭合电路动态分析 1.分析思路：（1）电路中不论是串联还是并联部分，只要有一个电阻的阻值变大时，整个电路的总电阻就变大。
只要有一个电阻的阻值变小时，整个电路的总电阻都变小。
（2）根据总电阻的变化，由闭合电路欧姆定律可判定总电流、电压的变化。
（3）判定变化部分的电流、电压变化。
如变化部分是并联回路，那么仍应先判定固定电阻部分的电流、电压的变化，最后变化电阻部分的电流、电压就能确定了。
例1R1滑片从右端向左端滑动过程中，各电阻两端电压及流过的电流如何变化？解析：R 1增大，总电阻一定增大；由rR EI+=，I 一定减小；由U=E-Ir ，U 一定增大；因此U 4、I 4一定增大；由I 3= I-I 4，I 3、U 3一定减小；由U 2=U-U 3，U 2、I 2一定增大；由I 1=I 3 -I 2，I 1一定减小。
2.总结规律：（1）总电路上R 增大时总电流I 减小，路端电压U 增大；（2）变化电阻本身和总电路变化规律相同； （3）和变化电阻有串联关系的看电流（即总电路R 增大，总电流减小时，该电阻的电流、电压都减小）； （4）和变化电阻有并联关系的看电压（即总电路R 增大，路端电压增大时，该电阻的电流、电压都增大）。
1 如图1所示电路中，当滑动变阻器的滑片P 向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？2如图，电源的内阻不可忽略．已知定值电阻R1=10Ω，R2=8Ω．当电键S 接位置1时，电流表的示数为0.20A ．那么当电键S 接位置2时，电流表的示数可能是下列的哪些值A.0.28AB.0.25AC.0.22AD.0.19A3如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是A.小灯泡L 1、L 3变暗，L 2变亮B.小灯泡L 3变暗，L 1、L 2变亮C.ΔU 1<ΔU 2D.ΔU 1>ΔU 24.如图所示的电路中，电源的电动势为E ，内阻为r 。
专题33 开关通(闭合)、断(断开)动态电路分析问题-决战中考物理压轴题、高频题、高分值解题技巧(解析)
考点扫描☆名师点拨一、考点解析动态电路分析是初中物理电学中的重点内容。
动态电路分析只涉及到串并联电路（电源电压保持不变）。
所谓动态电路是指对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断等形式来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。
中考物理中，动态电路分析主要以选择题和计算题形式出现。
主要分为三种类型：（1）滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；（2）开关的断开或闭合引起电路中电学物理量的变化；（3）其他电学量发生变化或客观因素引起电路中电学物理量的变化。
具体来说，就是要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。
解答此类问题需要注意一下问题：1.电流表的电阻非常小，在电路中相当于导线，可看作短路。
2.电压表的电阻非常大，在电路中相当于断路（开路），即在分析此类问题时可先将电压表放在一边，暂不考虑。
3.基本思想：明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压和额定功率），然后根据相关的规律去分析其它量的变化。
4.解题思路：总体遵循“先局部-再整体-再局部”的思路，具体说来：①由某个电阻或开头的变化分析总电阻的变化（局部）；②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。
开关通（闭合）、断（断开）动态电路分析电路中开关闭合或断开，电路中物理量发生变化。
开关通断变化的是电路中元件的接入和退出，元件的变化会引起电路物理量的变化。
分析此类动态电路，要看清开关通断后元件是如何发生变化的，然后再进一步分析物理量的变化。
二、考点复习1.定义：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。

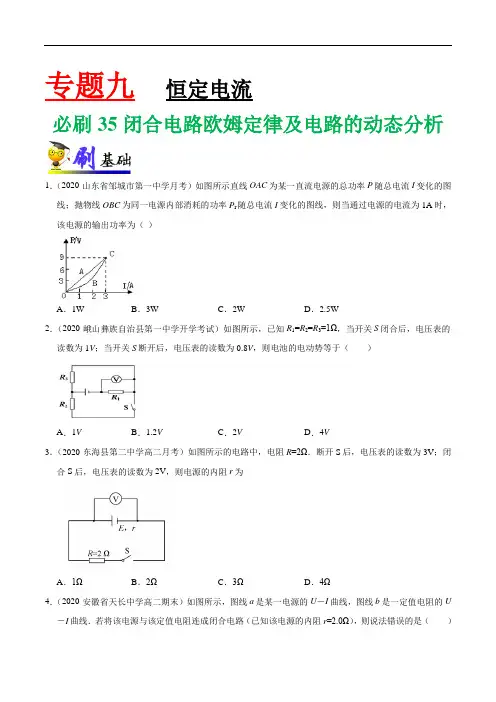

专题35 闭合电路欧姆定律及电路的动态分析1-——新高考物理复习必刷题附答案解析
专题九恒定电流必刷35闭合电路欧姆定律及电路的动态分析1．（2020·山东省邹城市第一中学月考）如图所示直线OAC为某一直流电源的总功率P随总电流I变化的图线；抛物线OBC为同一电源内部消耗的功率P r随总电流I变化的图线，则当通过电源的电流为1A时，该电源的输出功率为（）A．1W B．3W C．2W D．2.5W2．（2020·峨山彝族自治县第一中学开学考试）如图所示，已知R1=R2=R3=1Ω，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于（）A．1V B．1.2V C．2V D．4V3．（2020·东海县第二中学高二月考）如图所示的电路中，电阻R=2Ω．断开S后，电压表的读数为3V；闭合S后，电压表的读数为2V，则电源的内阻r为A．1ΩB．2ΩC．3ΩD．4Ω4．（2020·安徽省天长中学高二期末）如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U －I曲线．若将该电源与该定值电阻连成闭合电路（已知该电源的内阻r=2.0Ω），则说法错误的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC．将2只这种电阻串联作为外电阻，电源输出功率最大D．将3只这种电阻并联作为外电阻，电源输出功率最大5．（2020·全国高二期末）一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内电阻r为（）A．E＝2.4V，r＝1ΩB．E＝3V，r＝2ΩC．E＝2.4V，r＝2ΩD．E＝3V，r＝1Ω6．（2020·浙江高一期中）如图所示是某电源的路端电压与电流的关系图象，下列不正确的是（）A．电源的电动势为6.0VB．电源的内阻为2ΩC．电源的短路电流为0.5AD．电流为0.3 A时的外电阻是18Ω7．（2020·河南洛阳·高三三模）如图（a）所示电路中，当滑动变阻器R的触头从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图（b）所示。
初三上动态电路与电路故障分析复习ppt课件
例6. 在如图6所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。 一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生 这一现象的原因可能是（ ） A．灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路。
9
4
二、开关的断开或闭合引起电路中电学物理量的变化开关闭合电路电阻变大，开 关断开电阻变小。 例3.在如图3所示的电路中，将开关S闭合时，电流表的示数将______，电压表的示
数将________(均选填“变大”、“变小”或“不变”)。
5
例4. 在图4中，灯泡L1和灯泡L2是______联连接的。当开关S断开时，电压表的示 数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
初三上动态电路分析与电路故障分析复习
电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点， 其原因是这两类题目对学生有较高的能力要求。进行电路故障分析，要以电 路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此 我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。在编 排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化 的一个原因。解决这类型问题要从以下三个方面着手： • 1.判断电路的连接方式； • 2.判断各电表所测对象，串联电路关键弄清电压表所测对象，并联电路关键 弄清电流表所测对象； • 3.判断电路电阻的变化。
2
一、变阻器连入电路阻值的变化： 变阻器有很多种，主要有滑动变阻器、电阻箱、热敏电阻、气敏电阻、光
敏电阻、压敏电阻等，但它们的本质相同。 例1．如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你 判断A表和V表的示数变化。
闭合电路欧姆定律-动态分析专题
闭合电路的动态分析问题【例1】如图所示，当滑动变阻器的滑动片P 向上端移动时，回答下列问题： 问１：三只理想电流表的示数如何变化？问２：三只理想电流表的示数变化量ΔI 、ΔI ２、ΔI ３有何关系？ΔI = ΔI ２ + ΔI ３问题３：和 示数变化量的绝对值有何关系？|ΔI ２| |ΔI ３|问题４：和示数变化量的绝对值有何关系？|ΔI||ΔI ２|问题５：三只理想电压表的示数如何变化？问题６：三只理想电流表的示数变化量ΔＵ、ΔＵ１、ΔＵ２有何关系？ΔＵ ΔＵ１ ΔＵ２和示数变化量的绝对值有何关系？ |ΔＵ１| |ΔＵ２|问题７：和示数变化量的绝对值有何关系？ |ΔＵ||ΔＵ２|问题８：1、如图所示的电路中，电源的电动势E 和内阻r 恒定不变，滑片P 在变阻器正中位置时，电灯L 正常发光，现将滑片P 移到最右端，则A ．电压表的示数变大B ．电流表的示数变大C ．电灯L 消耗的功率变小D ．电阻R 1消耗的功率变小2、在如图所示的电路中，电源的电动势恒定，C 为电容器。
下列哪些方法可以使灯泡变暗A ．增大R 1B ．减小R 1C ．增大R 2D ．减小R 23、如图所示，由于某一电阻断路，致使电压表和电流表的示数均比该电阻未断时要大，则这个断路的电阻可能是A. B. C. D.4、图中A 为理想电流表，V 1和V 2为理想电压表，R 1为定值电阻，R 2为可变电阻，电池E 内阻不计，则 A ．R2不变时，V 2读数与A 读数之比等于R1B ．R 2不变时， V 1读数与A 读数之比等于R1C ．R 2改变一定量时，V 2读数的变化量与A 读数的变化量之比的绝对值等于R 1D ．R 2改变一定量时，V 1读数的变化量与A 读数的变化量之比的绝对值等于R 15、如图所示电路中A1、A2、v1、V2为理想电表,当R 1的滑动触头向右移动时 A. A1的读数改变量大于A2读数改变量 B. A1的读数在增大 v1的读数在增大 C. v1读数变化量小于V2读数的变化量 D. v1读数变化量大于V2读数的变化量6、如图所示电路中，电源内阻不计，电压保持不变，当滑动变阻器的滑片P 向右移动时，电流表A 1和A 2的变化量分别为和，则A.B.C.D.条件不足，无法判断7如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是A.小灯泡L 1、L 3变暗，L 2变亮B.小灯泡L 3变暗，L 1、L 2变亮C.ΔU 1<ΔU 2D.ΔU 1>ΔU 28如图所示,电源由n个电动势均为1.5 V,且内阻相同的电池串联组成,合上开关S,滑动变阻器的滑动触头C从A端滑至B端的过程中,电路中的一些物理量的变化如图15甲、乙、丙所示,电表、导线对电路的影响不计.求:(1)组成电源的串联电池的个数.(2)滑动变阻器总阻值.(3)将甲、乙、丙三个图上的a、b、c各点的坐标补齐.(甲图为输出功率与路端电压关系曲线;乙图为路端电压与总电流关系曲线;丙图为电源效率与外电路电阻关系曲线)。

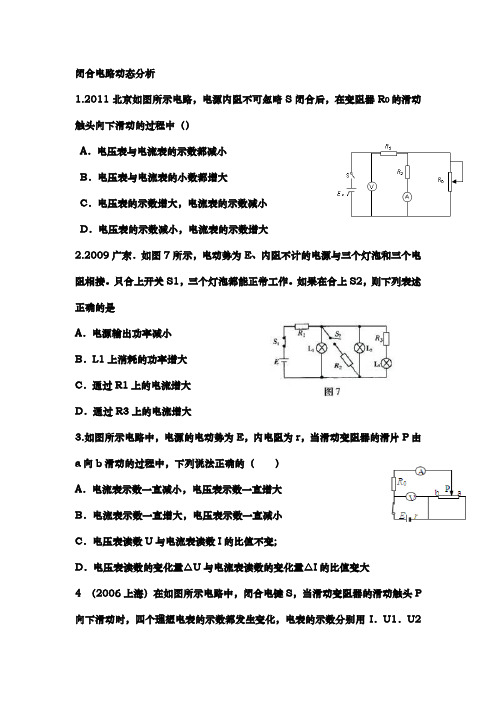

闭合电路动态分析专题纠错练习
闭合电路动态分析1.2011北京如图所示电路，电源内阻不可忽略S闭合后，在变阻器R0的滑动触头向下滑动的过程中（）A．电压表与电流表的示数都减小B．电压表与电流表的小数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大2.2009广东．如图7所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。
只合上开关S1，三个灯泡都能正常工作。
如果在合上S2，则下列表述正确的是A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大3.如图所示电路中，电源的电动势为E，内电阻为r，当滑动变阻器的滑片P由a向b滑动的过程中，下列说法正确的（）A．电流表示数一直减小，电压表示数一直增大B．电流表示数一直增大，电压表示数一直减小C．电压表读数U与电流表读数I的比值不变;D．电压表读数的变化量△U与电流表读数的变化量△I的比值变大4 （2006上海）在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I．U1．U2和U3表示，电表示数变化量的大小分别用△I ．△U1．△U2和△U3表示．下列比值正确的是（ ） A.I U 1不变，I △U △1不变 B .I U 2变大，I△U △2变大 C.I U 2变大，I △U △2不变 D.I U 3变大，I △U △3不变 5.在如图所示的电路中，电源的内阻不能忽略，电容器的电容为C,闭合开关S,调节滑动变阻器，闭合开关S ，调节滑动变阻器滑片P 向左移动一小段，电压表V1的改变量大小为△U1，电压表V2示数该变量大小为△U2，电流表A 的示数改变量大小为△I 则下列判断正确的是A 电容器带电量的改变量大小为C △U1B △U 1<△U 2 CI△U △1变大 D I△U △2不变 6（2014上海）18.如图，电路中定值电阻阻值R 大于电源内阻阻值r 。
闭合电路的动态分析与含电容器电路问题(解析版)
闭合电路的动态分析与含电容器电路问题一、电路动态分析电路的动态分析问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，某处电路变化又引起其他电路的一系列变化.直流电路的动态变化分析是电学的常考点之一，几乎每年都有该类试题出现.该类试题能考查考生对闭合电路欧姆定律的理解，电路的结构分析及对电路中并联特点的应用能力，兼顾考查学生的逻辑推训能力.1. 判定总电阻变化情况的规律(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)。
(2)若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小。
(3)在如图所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R 并与用电器并联，另一段R串与并联部分串联。
A 、B 两端的总电阻与R 串的变化趋势一致。
2．程序法：遵循“局部－整体－部分”的思路，按以下步骤分析：3．“串反并同”结论法(1)所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、消耗的电功率都将减小，反之则增大。
(2)所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、消耗的电功率都将增大，反之则减小。
即：⎭⎪⎫U 串↓I 串↓P 串↓←R ↑→⎩⎪⎨⎪⎧U 并↑I 并↑P 并↑4．极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，让电阻最大或电阻为零进行讨论。
【典例1】在如图所示的电路中，E 为电源电动势，r 为电源内阻，1R 和3R 均为定值电阻，2R 为滑动变阻器。
当2R 的滑动触点在a 端时合上开关S ，此时三个电表1A 、2A 和V 的示数分别为1I 、2I 和U 。
现将2R 的滑动触点向b 端移动，则三个电表示数的变化情况是（ ）A ．1I 增大，2I 不变，U 增大B ．1I 减小，2I 增大，U 减小C ．1I 增大，2I 减小，U 增大D ．1I 减小，2I 不变，U 减小 【答案】B【典例2】如图，电路中定值电阻阻值R 大于电源内阻阻值r 。
中考物理电学专题复习实用课件：《动态电路分析》【精选】
是串联还是并联，然后从滑动变阻器电阻 变化的局部入手，用欧姆定律公式分析引 起整体电流的变化，再回到局部研究部分 电压变化。
注意抓住题中不变的量，如电源电压不 变，定值电阻阻值不变。
[达标检测] 1、在如图所示电路中，当闭
合开关后，滑动变阻器的滑动片P向右移动 时（ D） (A)安培表示数变大，灯变暗 (B)安培表示数变小，灯变亮 (C)伏特表示数不变，灯变亮 (D)伏特表示数不变，灯变暗
❖
5.多年过去了，这个名字依然引领着 世界的 流行时 尚。然 而在这 些辉煌 的业绩 后面， 我们所 看到的 是一个 活生生 的，他 充满着 深情， 极为害 羞，又 极为幽 默，他 便是永 远的。
❖
6.迪奥的设计，注重的是服装的女性 造型线 条而并 非色彩 。他的 时装具 有鲜明 的风格 ：裙长 不再曳 地，强 调女性 隆胸丰 臀、腰 肢纤细 、肩形 柔美的 曲线， 打破了 战后女 装保守 古板的 线条。 这种风 格轰动 了巴黎 乃至整 个西方 世界， 给人留 下深刻 的印象 。
分析：并联电路各支路两端电压 相等，等于电源电压，故电压表 V示数不变。
由于并联电路各支路独立工 作，互不干扰，滑动变阻器滑片 P向右移动时，对R1这条支路没 有影响，所以电流表A1示数不变。
滑片P右移， R2变大，两端电压不变，故 R2的电流变小，干路中电流也随之变小，所以 A2示数也会变小。
[扩展作业] 2、如图，当滑片P向左移 动时，A表和V表将如何变化。
初中物理电学专题复习
动态电路分析
学习目标:
1.会识别电路中当开关状态变化而引 起的电路变化。
2.会识别电路中当滑动变阻器滑片移 动而引起的电路变化。
中考物理复习专题课件----动态电路分析(共16张PPT)
（4）为了保证电路中各元件安全工作， 变阻器接入电路的阻值范围是_4_Ω_—__1__0_Ω。
拓展应用
光敏电阻的特点是有光照射它时阻值变小．如图所示是 某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电
阻，R2为滑动变阻器，A、B间接监控装置．则（ A ）
二、开关通断对电路的影响
例3.在如图所示的电路中，将开关S闭合，则电流表 的示数将__变__大__，电压表的示数将__变__大__，电压表 与电流表示数的比值__不__变__(均填“变大”、“变小” 或“不变”)。
9.
测试仪的显示屏 是 由电流表或电压表 改装而成的。
酒精测试仪
人饮酒后，约90%的酒精通过肺部呼气排除，因此 测量呼气中酒精的含量，就可以判断其醉酒的程度。
专题： 动态电路分析
1
动态电路问题就是电路中某电路元件发生 变化引起电路结构变化，从而引起电阻、电流 和电压变化的问题。
一、滑动变阻器对串、并联电路的影响
（一） 串联电路电阻的变化对电路中电流和电压的影响
【针对训练】
如图，电源电压保持不变．闭合开关，当滑动变阻器
的滑片P向右移动时，电流表示数将 变小 ，电压表示数 将 变大。（填“变大”、“不变”或“变小”）
（2分）电气 应客户要求，设计一个自动身高测量仪，能
够实现身高越高，电表示数越大。以下四个设计方案中，r是定
值电阻，r’是滑动变阻器，电源电压不变，滑片会随身高上下
B 平移。你认为符合要求的是（
）
3
复试环节（一）
气敏电阻
遇酒精
设计电路
电阻变小
1、使用以下器材设计酒精测试仪的电路图：
安徽省2024年中考物理总复习模块五电磁学微专题三动态电路分析
微专题三动态电路分析探讨我省近5年中考真题可知,动态电路分析属于高频考点,多出现在选择题或计算题中。
从引起电路动态改变的缘由来看,有开关接入状态改变、滑动变阻器接入电阻大小改变、传感器相关量改变引起电阻改变、电路故障引起电路状态改变等类型;从试题分析来看,有定性分析,也有定量分析( 如2015年安徽第17题 )。
1.由于滑动变阻器滑片的移动,引起电路中各物理量的改变。
( 1 )当滑动变阻器与定值电阻串联时,滑片的移动会引起电流和电压的改变,定性分析改变的一般思路( 电源电压不变 ):滑动变阻器滑片移动时的电阻改变总电阻的改变电流的改变定值电阻两端的电压改变滑动变阻器两端电压的改变。
( 2 )对一条支路上有滑动变阻器的并联电路( 电源电压不变 ),按以下思路分析: 滑片移动时的电阻改变( 以支路上只含有滑动变阻器或支路上滑动变阻器与定值电阻串联两种状况为例 )本支路总电阻的改变滑动变阻器所在支路电流I支的改变电路中干路上电流的改变。
2.由于开关的闭合或断开所引起的动态电路的分析。
( 1 )分析开关在断开或闭合时,电路的连接发生怎样的改变,并画出等效电路图。
( 2 )分析电路发生改变后的电阻发生怎样的改变。
( 3 )在电源电压不变时,电路中的电流或部分电路两端的电压怎样改变。
3.半导体材料敏感电阻( 如光敏、气敏、压敏、热敏电阻等 )受光照、气体浓度、压力、温度的影响,电阻发生改变,从而引起电路中电表示数的改变。
针对训练1.( 2024·长沙 )如图是小海设计的温度测量仪的电路,R1是定值电阻,R2是阻值随温度上升而减小的热敏电阻。
当R2的温度随环境温度降低时( C )A.电流表的示数增大B.电压表V1的示数增大C.电压表V2的示数增大D.电压表V2的示数减小2.( 2024·贵州铜仁 )如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中( A )A.电压表V1的示数变大,电流表A的示数变大B.电压表V2的示数变大,电流表A的示数变小C.电压表V1的示数变大,电流表A的示数变小D.电压表V2的示数变大,电流表A的示数变大3.( 2024·江苏扬州 )如图所示,电源电压保持不变,开关S闭合后,调整滑动变阻器滑片,下列说法正确的是( B )A.滑片向左滑动,电流表示数增大,电压表示数减小B.滑片向左滑动,电流表、电压表示数都增大C.滑片向右滑动,电流表、电压表示数都增大D.滑片向右滑动,电流表示数减小,电压表示数增大【解析】闭合开关,灯泡与滑动变阻器串联,电流表测电路中的电流,电压表测灯泡两端的电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题复习----闭合电路的动态变化分析、电容分析及故障分析
1、在如图所示电路中，当变阻器R3的滑动头p向b端移动时
A.电压表示数变大.电流表示数变小
B．电压表示数变小，电流表示数变大
C.电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变小
2、在如图所示的电路中．R1、R2、R3 和R4皆为定值电阻，R5为
可变电阻电源的电动势为E，内阻为r.设电流表A的读数为I，电压表
V的读数为U.当Rs的滑动触点向图中a端移动时
A.I变大，U变小 B．I变大，U变大
C.I变小，U变大 D．I变小，U变小
3、调整如图所示电路的可变电阻R的阻值，使电压表的示数增
大△U，在这个过程中
A.通过R1的电流增加，增加量一定等于△U／R1
B．R2两端电压减小，减少量一定等于△U]
C．通过R2的电流减小，但减小量一定小于△U／R2
D.路端电压增加，增加量一定等于△U
4、如图所示的电路中，电源电动势为E，内阻为r，R1，和R2是
两个定值电阻．当滑动变 阻器的触头向a滑动时,流过R1的电流I1
和流过R2的电流I2的变化情况为
A.I1增大，I2减小 B．I1减小，I2增大
C．I1增大,I2增大 D．I1减小，I2减小
5、如图所示电路中R3是光敏电阻，当开关S闭合后，在没有光照射时，
a、b两点等电势，当用光照射电阻R3，时，则
A.R3的电阻变小，a点电势高于b点电势
B.R3的电阻变小，a点电势低于b点电势
C.R3的电阻变大，a点电势高于b电势
D.R3的电阻变大，a点电势低于b电势
6、在图所示电路中，E为电源电动势，r为电源内阻，R1为可变
电阻，当R1调大时
A.R2上的功率增大 B．R3上的功率增大
C．Ro上的功率增大 D.R上的功率增大
7、如图所示，当滑动变阻器的滑动片P向上端移 动时，则各电表示数
的变化情况是
A.V1减小，V2增大，A增大 B.V1增大，V2减小，A增大
C.V1增大，V2增大，A减小 D.V1减小, V2减小，A减小
8、如图所示的电路中，电源的电动势为E，内阻为r。当可变电阻
的滑片P向b点移动时，电压表V1的读数U1与电压表V2的读数
U2的变化情况是：（ ）
A．U1变大，U2变小 B．U1变大，U2变大
C．U1变小，U2变小 D．U1变小，U2变大
9、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3 均
为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关
S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2
的滑动触点向b端移动，则三个 电表示数的变化情况是
A．I1增大，I2不变，U增大
B．I1减小，I2增大，U减小
C．I1增大，I2减小，U增大
D．I1减小，I2不变，U减小
10、如图所示是一实验电路图，在滑动触头由a端滑向b端的过程中，
下列表述正确的是
A．路端电压变小 B．电流表的示数变大
C．电源内阻消耗的功率变小 D．电路的总电阻变大
11、电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所
示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是
A.电压表和电流表读数都增大
B.电压表和电流表读数都减小
C.电压表读数增大，电流表读数减小
D.电压表读数减小，电流表读数增大
12、如图所示，闭合开关S，电流表和电压表的示数变化情况是
A．电流表示数增大，电压表示数减小．
B．电流表示数减小、电压表示数增大．
C．两表示数同时增大
D．两表示数同时减小．
13、如图所示电路中，当开关S闭合时，电流表和电压表读数的变化是
A.两表读数均变大
B.两表读数均变小
C.电流表读数增大，电压表读数减小
D.电流表读数减小，电压表读数增大
14、如图，电源有一定内阻，当变阻器滑片向上移动时，则 ( )
1
V
2
V
a
b
P
A
A
V
S
R
R
R
a
b
E r
A．电压表示数将变大，灯L将变暗
B．电压表示数将变大，灯L将变亮
C．电压表示数将变小，灯L将变暗
D．电压表示数将变小，灯L将变亮
15、如图所示的电路中，A、B、C、D是四只相同的灯泡.当滑动变阻
器的滑动片向下滑动时，下列说法正确的是
A.A灯变亮 B.B灯变亮
C.C灯变亮 D.D灯变亮
16、如图所示，当电路里滑动变阻器R2的滑动触头P向下滑动时
A.电容器C两极板间的电场强度增大 B.电压表的读数减小
C.R1消耗的功率减小 D.R2消耗的功率增大
15、如图所示的电路中，当变阻器R3的滑动头P向b端移动时
A.电压表示数变大，电流表示数变小
B.电压表示数变小，电流表示数变大
C.电压表示数变大，电流表示数变大
D.电压表示数变小，电流表示数变小
17、如图所示的电路中，闭合电键S后，灯a和灯b都正常发光，
后来由于某种故障使灯b突然变亮，电压表读数增加，由此推断，
这故障可能是
A.a灯灯丝烧断 B.电阻R2断路
C.电阻R2短路 D．电容器被击穿短路
18、如图在电路中，闭合电键，灯L1、L2正常发光，由于电路出现故
障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，
发生的故障可能是
A.R1断路 B．R2断路
C.R3短路 D.R4短路
19、图为一电路板的示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，
ab间、bc间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，
用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为，
220V，由此可知
A.ab间电路通，cd间电路不通
B．ab间电路不通，bc间电路通
C.ab间电路通，bc间电路不通
D．bc间电路不通，cd间电路通
20、如图所示，电源电动势E＝6V，当开关S闭合后，小灯泡L1和L2都不亮.现用
一电压表检测故障，已测得Uac＝Uad＝Uae＝6V，Uab＝0，那么以下判断正确的是
( )
A.含L1的ab段电路断路，其他部分无问题 B.含L2的bc段电路
断路，其他部分无问题
C.含R的cd段电路断路，其他部分无问题 D.ab段和bc段电路
可能都是断路的
21、如图所示的电路中，电源电动势为6V，当开关S接通后，灯泡L1和L2都不亮，
用电压表测得各部分电压是Uab=6V，Uad=0，Ucd=6V，由此可判定
A.L1和L2的灯丝都烧断了 B.L1的灯丝烧断了
C.L2的灯丝烧断了 D.变阻器R断路
22、在图（A）所示的电路中，电源电动势E=8 V，内阻一定，红、
绿灯的电阻分别为Rr=4 Ω,Rg=816、如图电路中，电源的内电阻r不
能忽略，其电动势E小于电容器C的耐压值．先闭合开关S，待电路稳定后，再断开
开关S，则在电路再次达到稳定的过程中，下列说法中正确 的是
A.电阻R1两端的电压增大 B．电容器C两端的电压减小
C.电源两端的电压减小． D.电容器C上所带的电量增加
23、图所示电路中，已知电容C=2μF，电源电动势E=12V，内电阻
不计，R1：R2：R3：R4=1：2：6：3，则电容器极板a所带的电荷量
为
A．-8× 12010C B．4×12010C
C． -4×12010C D．8×12010C
24、在右图所示电路中R2、R3是定值电阻，R1是滑动变阻器，当的
滑键由左端向右端滑动时，各个电表的示数怎样变化？
25、如图所示，电容器C1=6μF，C2=3μF，电阻R1=6，R2=3，当
开关S断开时，A、B两点间的电压UAB多大?当S闭合时，电容器C1
的电量改变了多少?(设电压U=18V)
26、在图所示的电路中，电源的电动势E=3.0V，内阻r=10，电阻R1=10，R2=10，
R3=30，R4=35，电容器的电容C=100μF．电容器原来不带电．求
接通开关S后流过R4的总电荷量．
27、所示，A、B两点间接一电动势为4V，内电阻为1Ω的直流电源，
电阻R1、R2、R3的阻值均为4Ω，电容器的电容为30μF，电流表的
内阻不计，求：
（1）电流表的读数；
（2）电容器所带的电荷量；
（3）断开电源后，通过R2的电荷量。
