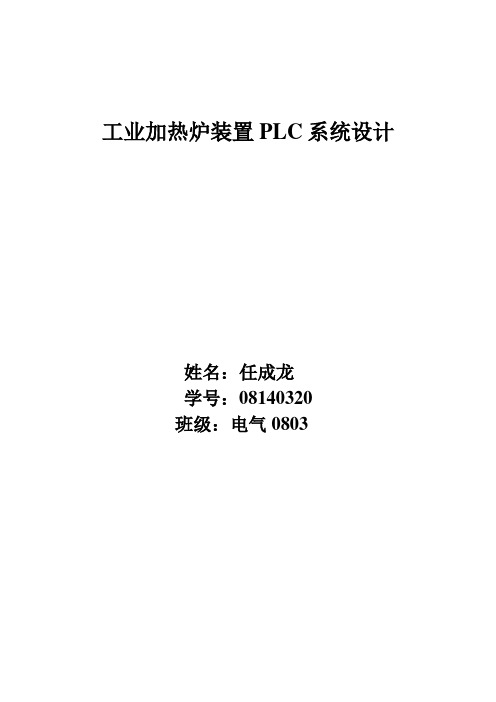

工业加热炉装置PLC系统设计姓名:任成龙学号:08140320班级:电气0803目录一:工艺情况介绍11.被控对象工艺流程描述12.工艺过程简介2二:西门子S7-300系列PLC地介绍3 三:S7-300PLC硬件选型4四:程序设计51.模拟量输入(AI)地设计52.模拟量输出(AO)地设计53.数字量输入(DI)地设计64.数字量输出(DO)地设计6五:总结7参考文献7一:工艺情况介绍1.被控对象工艺流程描述所选被控对象为过程工业领域常见地加热炉单元,通过加热炉对流传热与辐射传热将一定流量地物料A加热至工艺要求地温度.待加热物料A经由上料泵P1101泵出,分两路,其中一路进入换热器E1101与热物料换热后,与另外一路混合,进入加热炉F1101地对流段.进入换热器E1101地待加热物料A走管程,一方面对最终产品(热物料A)地温度起到微调(减温)地作用,另一方面也能对待加热物料A起到一定地预热作用.加热炉对流段由多段盘管组成,炉膛产生地高温烟气自上而下通过管间,与管内地物料A换热,回收烟气中地余热并使物料A进一步预热.对流段流出地物料A全部进入F1101辐射段炉管,接受燃烧器火焰地辐射热量,达到所要求地高温后出加热炉,进入换热器E1101壳程,进行温度地微调并为冷物料预热,最后以工艺所要求地物料温度输送给下一生产单元.2.工艺过程简介待加热物料A流量为F1101,温度为常温20℃,经由上料泵P1101泵出.流量管线上设有调节阀V1101,调节阀有前、后阀XV1101和XV1102,以及旁路阀HV1101.待加热物料A被分为两路,一路进入换热器E1101预热,预热后与另外一路混合进入加热炉.两路物料A管道上分别设有调节阀V1102和V1103.正常工况时,大部分待加热物料A直接流向加热炉对流段,少部分待加热物料A流向换热器,其流量为F1102.燃料经由燃料泵P1102泵入加热炉F1101地燃烧器,燃料流量为F1103,燃料压力为P1101,燃料流量管线设调节阀V1104.空气经由变频风机K1101送入燃烧器,空气量为F1104.燃料与空气在燃烧器混合燃烧,产生热量使辐射段炉管内地物料A迅速升温.燃烧产生地烟气带有大量余热,在对流段进行余热回收.对流段烟气出口处地烟气温度为T1105.烟气含氧量AI1101设有在线分析检测仪表.烟道内设有挡板DO1101.出对流段、入辐射段地物料A温度为T1102.从辐射段炉管出来地温度为T1103地高温物料A进入换热器E1101,进行温度地微调.最终产品(热物料A)地温度为T1104,流量为F1105,出口管道上设流量调节阀V1105.炉膛压力为P1102,炉膛中心火焰温度为TI1101,为红外非接触式测量,仅提供大致温度地参考.工艺流程图中地仪表及操作设备说明如下:3. 开关阀4. 手操阀二:西门子S7-300系列PLC地介绍模块化中小型S7-300PLC.它具有高速地计算能力,完整地指令集,多点接口(MPI)和通过SINEC LAN地连网能力;内置功能,综合地诊断能力,推出地口令保护,简便地连接系统和无限地插入模块组态,使系统组态处理更加方便。

基于PLC控制的加热炉温度控制系统设计

基于PLC控制的加热炉温度控制系统设计

课程设计姓名张镇炀学号********班级电气优创0801摘要温度控制系统广泛应用于工业控制领域,如钢铁厂、化工厂、火电厂等锅炉的温度控制系统,电焊机的温度控制系统等。

加热炉温度控制在许多领域中得到广泛的应用。

这方面的应用大多是基于单片机进行PID 控制, 然而单片机控制的DDC 系统软硬件设计较为复杂, 特别是涉及到逻辑控制方面更不是其长处, PLC 在这方面却是公认的最佳选择。

加热炉温度是一个大惯性系统,一般采用PID调节进行控制。

随着PLC功能的扩充在许多PLC控制器中都扩充了PID 控制功能, 因此在逻辑控制与PID控制混合的应用场所中采用PLC控制是较为合理的。

本设计是利用西门子S7-300PLC控制加热炉温度的控制系统。

首先介绍了温度控制系统的工作原理和系统的组成,然后介绍了西门子S7-300PLC和系统硬件及软件的具体设计过程。

关键词:西门子S7-300PLC,PID,温度传感器,固态继电器目录摘要 (I)Abstract ........................................... 错误!未定义书签。

第一章引言 ....................................... 错误!未定义书签。

1.1 系统设计背景............................... 错误!未定义书签。

1.2 系统工作原理 (IV)1.3 系统设计目标及技术要求 (IV)1.4 技术综述 (IV)第二章系统设计 (V)2.1 控制原理与数学模型 (V)2.1.1 PID控制原理 (V)2.1.2 PID指令的使用注意事项 (VIII)2.2 采样信号和控制量分析 (IX)2.3 系统组成 (IX)第三章硬件设计 ................................................... X I3.1 PLC的基本概念 (XI)3.1.1 模块式PLC的基本结构 (XII)3.1.2 PLC的特点 (XIII)3.2 PLC的工作原理 (XIV)3.2.1 PLC的循环处理过程 (XIV)3.2.2 用户程序的执行过程 (XVI)3.3 S7-300 简介 (XVI)3.3.1 数字量输入模块 (XVII)3.3.2 数字量输出模块 (XVII)3.3.3 数字量输入/输出模块 (XVII)3.3.4 模拟量输入模块 (XVII)3.3.5 模拟量输出模块 (XVIII)3.4 温度传感器 (XVIII)3.4.1 热电偶 (16)3.4.2 热电阻 (17)3.5 固态继电器 (XX)3.5.1 概述 (18)3.5.2 固态继电器的组成 (18)3.5.3 固态继电器的优缺点 (19)第四章软件设计 ................................................. X XII4.1 STEP7编程软件简介 (XXII)4.1.1 STEP7概述 (XXII)4.1.2 STEP7的硬件接口 .......................... .. (XXII)4.1.3 STEP7的编程功能 (XXII)4.1.4 STEP7的硬件组态与诊断功能 (XXIII)4.2 STEP7项目的创建 (XXIV)4.2.1 使用向导创建项目 (XXIV)4.2.2 直接创建项目 (XXIV)4.2.3 硬件组态与参数设置 (XXIV)4.3 用变量表调试程序 (XXVI)4.3.1 系统调试的基本步骤 (XXVI)4.3.2 变量表的基本功能 (XXVII)4.3.3 变量表的生成 (XXVIII)4.3.4 变量表的使用 (XXVIII)4.4 S7-300的编程语言 (XXIX)4.4.1 PLC编程语言的国际标准 (XXIX)4.4.2 STEP7中的编程技术 (XXX)结束语 ......................................................... X XXIV 致谢 (33)参考文献 (34)附录 (35)1.1系统设计背景近年来,加热炉温度控制系统是比较常见和典型的过程控制系统,温度是工业生产过程中重要的被控参数之一,冶金﹑机械﹑食品﹑化工等各类工业生产过程中广泛使用的各种加热炉﹑热处理炉﹑反应炉,对工件的处理均需要对温度进行控制。

基于PLC控制的加热炉温度控制系统设计

基于PLC控制的加热炉温度控制系统设计

基于PLC控制的加热炉温度控制系统设计概述加热炉是工业生产中常见的设备之一,其主要作用是提供高温环境用于加热物体。

为了确保加热炉的稳定性和安全性,需要设计一个可靠的温度控制系统。

本文将介绍一个基于PLC(可编程逻辑控制器)控制的加热炉温度控制系统设计方案。

系统设计原理在加热炉温度控制系统中,PLC作为核心控制器,通过监测温度传感器的输出信号,根据预设的温度设定值和控制策略,控制加热炉的加热功率,从而实现对加热炉温度的稳定控制。

以下是系统设计的主要步骤:1.硬件设备选择:选择适合的温度传感器和控制元件,如热电偶、温度控制继电器等。

2.PLC选型:根据实际需求,选择合适的PLC型号。

PLC需要具备足够的输入输出点数和计算能力。

3.传感器连接:将温度传感器接入PLC的输入端口,读取实时温度数据。

4.温度控制策略设计:根据加热炉的特性和工艺需求,设计合适的温度控制策略。

常见的控制策略包括比例控制、积分控制和微分控制。

5.控制算法实现:根据温度控制策略,编写PLC程序,在每个采样周期内计算控制算法的输出值。

6.加热功率控制:使用控制继电器或可调功率装置,控制加热炉的加热功率。

7.温度反馈控制:通过监测实际加热炉温度和设定值之间的差异,不断修正加热功率控制,使加热炉温度稳定在设定值附近。

系统硬件设计基于PLC控制的加热炉温度控制系统的硬件设计主要包括以下几个方面:1.温度传感器:常用的温度传感器有热电偶和热敏电阻。

根据加热炉的工艺需求和温度范围,选择适合的温度传感器。

2.PLC:选择适合的PLC型号,根据实际需求确定PLC的输入输出点数和计算能力。

3.控制继电器或可调功率装置:用于控制加热炉的加热功率。

根据加热炉的功率需求和控制方式,选择合适的继电器或可调功率装置。

4.运行指示灯和报警器:用于显示系统的运行状态和报警信息。

PLC程序设计PLC程序是基于PLC的加热炉温度控制系统的关键部分,其主要功能是实现温度控制算法。

自动送料装车系统PLC控制设计

自动送料装车系统PLC控制设计

目录第一章可编程控制器(PLC)概况 (1)1.1 PLC的定义 (1)1.2 PLC的发展 (1)1.3 PLC的特点 (1)1.4 PLC的基本组成及各部分作用 (2)1.5 PLC的应用领域 (4)第二章自动送料车的控制研究方法 (6)2.1 控制研究 (6)2.2 控制原理 (6)2.3 自动送料装车系统的启停过程示意图 (8)第三章送料小车自动控制系统的梯形图设计 (11)3.1 控制要求 (11)3.2 设计方法 (11)3.3 输入输出点分配 (11)3.4 状态示意图 (12)3.5顺序功能图 (13)3.6 步与动作 (14)3.7 使用起保停电路的方法编程 (15)3.8 使用过程说明 (19)3.9 元器件选择 (20)结论 (22)致谢 (23)参考文献 (24)英语译文 (25)自动送料装车系统PLC控制设计摘要近年来,随着科学技术的进步和微电子技术的迅猛发展,可编程序控制器技术已广泛应用于自动化控制领域。

可编程序控制器以其高可靠性和操作简便等特点,已经形成了一种工业趋势。

目前,可编程序控制器(PLC)、计算机辅助设计/计算机辅助制造(CAD/CAM)、机器人(Rob)和数控(NC)技术已发展成为工业自动化的四大支柱技术。

可编程序控制器是一种新型的通用自动控制装置,它将传统的继电器-接触器控制技术、计算机技术和通讯技术融为一体,专门为工业控制而设计。

这一新型的通用自动控制装置以其高可靠性、较强的工作环境适应性和极为方便的使用性能,深受自动化领域技术人员的普遍欢迎。

运料小车在现代化的工厂中普遍存在,而自动化的运料小车却并不多见,大多数的工厂仍然靠人力推车运料,这样浪费了大量的人力物力,降低了生产效率。

基于PLC的应用及系统设计原理。

本人设计了用PLC控制的运料小车控制系统,使其达到自动化,节省人力,提高效率。

本文详细地阐述了系统组成、系统硬件接线和系统软件设计,并详细介绍了系统工作原理。

PLC课程设计自动加料的PLC控制系统设计

PLC课程设计自动加料的PLC控制系统设计

软件设计注意 事项:确保程 序的稳定性、 安全性和可维 护性,以及与 硬件的兼容性。
PLC控制系统的通信设计
通信协议:选择合适的通信协议,如Modbus、Profibus等 通信接口:确定PLC与上位机、传感器等设备的通信接口,如RS232、RS485等 通信速率:根据系统需求选择合适的通信速率,如9600bps、19200bps等 通信距离:考虑通信距离,选择合适的通信介质,如双绞线、光纤等
等。
自动加料系统的基本原理
自动加料系统主要由PLC控制器、传感器、 执行器等组成
传感器检测物料的存量,并将信号传递给 PLC控制器
PLC控制器根据预设的加料程序,控制执 行器进行加料操作
执行器根据PLC控制器的指令,进行加料 操作,实现物料的自动补充
自动加料系统可以保证物料的连续供应, 提高生产效率,减少人工操作
安全性:确保 PLC控制系统 和自动加料系 统的安全性, 避免出现安全
事故。
准确性:确保 PLC控制系统 和自动加料系 统的准确性, 避免出现误差
或错误。
可维护性:确 保PLC控制系 统和自动加料 系统的可维护 性,便于进行 维护和维修。
兼容性:确保 PLC控制系统 和自动加料系 统的兼容性, 便于与其他设 备或系统进行 连接和通信。
案例二:某化工厂的自动加料系统与PLC控制系统的集成案 例
化工厂背景:某大型化工厂,生产多种化工产品
自动加料系统:采用PLC控制系统,实现自动加料
PLC控制系统:采用Siemens S7-1200 PLC,实现对自动加料系统的 控制
集成效果:提高了生产效率,降低了人工成本,提高了产品质量
案例三:某食品加工厂的自动加料系统与PLC控制系统的集 成案例

基于PLC的加热炉自动上料控制系统

摘要可编程逻辑控制器是集微处理器,存储器,输入输出接口与中断系统于一体的器件,已经被广泛应用于机械制造,冶金,化工,能源,交通等各个行业。

PLC 具有较强的逻辑运算能力,可以实现各种开关量从简单到复杂的逻辑控制,在现代工业生产过程中,有许多连续变化的模拟量,如温度,压力,流量,液位等,可编程逻辑控制器可实现对模拟量的控制。

本次设计针对加热炉自动上料控制系统,考虑到生产实际工程,以工业生产中常见的加热炉为主体,分析并设计它的自动上料控制系统。

控制运料小车在生产轨道上的动作,生产轨道上设有行程开关,可以让小车自动发出信号,控制炉门的开闭,同时小车前进后退与卸料过程都可以自动实现。

这次设计完成了主电路,辅助电路的设计。

另外设计出了控制系统对应的梯形图,通过PLC编程程序,用STEP-7软件和S7-200联机调试,成功地仿真了整个生产工程,运行良好,达到了设计的目标。

通过组态王软件和S7-200联机调试,模拟加热炉自动上料控制系统的生产现场,也取得了很好的效果。

关键词:S7-200PLC,加热炉,自动上料,STEP-7PLC-BASED AUTOMATIC FEEDING OF THE FURANCECONTROL SYSTEMABSTRACTProgrammable logic controller is a microprocessor, memory, input-output interface with the interruption of the system in one device, has been widely used in machine building, metallurgy, chemical industry, energy, transportation and other industries. PLC logic with strong computing power, can achieve a variety of switch from the simple to the complex logic control, in the process of modern industrial production, there are many analog continuous change, such as temperature, pressure, flow, level, etc., Programmable logic controller can be realized on the analog control.The design for the furnace control system for automatic feeding, taking into account the production of the actual works to the common industrial production for the main furnace, analysis and design of its control system for automatic feeding. The controlled car track in the production of the action, the production on track with trip switch, so that cars can automatically send a signal to control the opening and closing door, at the same time discharging car forward and backward process can be self-fulfilling. The design is completed the main circuit, auxiliary circuit design. In addition to design a control system corresponds to the ladder, through the PLC programming procedures, the STEP-7 software and S7-200 online debugging, the successful simulation of the entire production engineering, a good run, reaching the design goals. King view through S7-200 software and online debugging, simulation furnace automatic control system for the production of materials at the scene, but also achieved good results.KEY WORDS:S7-200PLC ,furnace, automatic feeding ,STEP-7目录摘要ABSTRACT前言第1章可编程控制器概述1.1 可编程控制器的产生背景1.2 继电器控制系统与PLC控制系统的比较1.3 可编程控制器的综述与发展趋势1.3.1 可编程控制器的特点1.3.2 可编程控制器的分类1.3.3 可编程控制器的应用范围1.3.4 可编程控制器的发展趋势第2章可编程控制器的硬件结构和工作原理2.1 PLC的硬件结构2.2 PLC的扫描工作原理2.3 S7-200系列PLC2.3.1 S7-200系列PLC的主要功能2.3.2 S7-200系列的组网2.4 PLC的基本编程元件第3章可编程控制器的设计技巧3.1 可编程控制器的编程3.1.1 可编程控制器的编程原则和技巧3.1.2 可编程控制器控制系统的设计步骤3.2 可编程控制器应用中常见的问题第4章加热炉自动上料控制系统的设计4.1 设计的具体过程4.1.1 设计任务4.1.2 设计意义4.1.3 设计方案的选择4.1.4 设计流程图4.2 加热炉自动上料控制系统的方案实施4.2.1 分析生产过程并确定I/O点数4.2.2 合理分配I/O端口并制表4.3 绘制电路图与梯形图4.3.1 绘制主电路图4.3.2 绘制辅助电路接线图4.3.3 画出梯形图4.4用STEP-7软件与S7-200联机调试第4章组态王工程的建立与仿真5.1组态主画面的建立5.1.1组态画面的建立5.1.2定义IO设备5.1.3构造数据库5.2建立动画连接5.3组态王软件与S7-200联机模拟生产过程致谢参考文献附录外文资料译文前言可编程序逻辑控制器(Programmable Logic Controller)通常称为可编程控制器,英文缩写为PLC,是以微处理器为基础,综合计算机技术,自动控制技术和通信技术而发展起来的一种通用的工业自动控制装置。

基于PLC控制的加热炉温度控制系统设计

基于PLC控制的加热炉温度控制系统设计加热炉温度控制系统设计的主要目的是确保加热炉内的温度能够稳定地控制在设定温度范围内,以满足生产工艺的要求。

在该系统中,采用了PLC控制器作为主要控制设备,通过控制加热元件的加热功率,实现温度的控制和稳定。

系统硬件设计部分:1.传感器选择:温度传感器是系统中最重要的硬件部分之一、根据实际需求,可选择热电偶、热敏电阻或红外线无接触温度传感器等。

同时,加热炉的材质和工作温度范围也需要考虑在内,以保证传感器的稳定性和耐高温性能。

2.控制器选择:采用PLC控制器作为主要控制设备,有较好的可编程性和灵活性,可根据实际需求进行编程,实现各种温度控制算法。

此外,PLC还可以通过其输入输出接口与其他设备进行通信,实现数据交换和协同控制。

3.加热元件选择:加热炉中常用的加热元件有电热器和电阻丝。

选择合适的加热元件需要考虑炉内的加热效果、功率调节范围、炉内均匀性等因素,以确保能够满足工艺要求。

系统软件设计部分:1.温度控制算法:根据实际需求,可以选择PID控制算法或者模糊控制算法等。

PID控制算法通过对比实际温度值和设定温度值,计算控制器输出,并通过加热元件的控制来调节温度。

模糊控制算法则根据温度误差和误差变化率的模糊逻辑关系,计算控制器输出。

2.界面设计:PLC控制器通常配备了显示屏或者触摸屏界面,可通过界面对系统进行监控和操作。

界面设计需要直观、简明,并能够实时显示和记录温度的变化情况,以便运维人员进行监测和调整。

3.安全保护功能:在系统设计中应考虑温度过高或过低的情况,设置相应的安全保护功能。

例如,当温度超出设定范围时,系统应自动停止加热元件的供电,并产生警告信号,以避免发生安全事故。

总结:基于PLC控制的加热炉温度控制系统设计需要综合考虑硬件和软件两方面因素。

通过合理选择传感器、控制器和加热元件,并设计合适的温度控制算法和安全保护功能,可以实现对加热炉温度的准确控制和稳定性,提高生产工艺的效率和品质。

最新PLC控制自动送料系统设计

P L C控制自动送料系统设计精品好资料-如有侵权请联系网站删除泰山学院本科毕业论文(设计)PLC控制自动送料系统设计所在学院机械与工程学院专业名称机械设计制造及其自动化申请学士学位所属学科工科年级二〇一〇级学生姓名、学号指导教师姓名、职称完成日期二〇一二年五月三十日精品好资料-如有侵权请联系网站删除精品好资料-如有侵权请联系网站删除摘要可编程序控制器(PLC)以其高可靠性和操作简便等特点,目前已广泛应用于自动化控制的各个领域。

运料小车在现代化的工业生产中普遍存在。

运用PLC 控制运料小车,可以实现生产自动化,智能化,提高生产效率,降低劳动成本。

此次设计的任务是利用PLC实现对两个小车对四个仓送料的控制。

首先对PLC的工作原理和构成进行了简要分析,然后分析了送料控制系统的原理和结构,完成了系统方案选择。

在此基础上重点对送料小车的接线图和梯形图进行了设计,对送料控制系统系统节点进行了分配,完成了系统程序的分段设计和调试。

本控制系统具有编程简单、控制灵活,调试和维护简便的特点。

关键词:可编程控制器,送料系统,控制精品好资料-如有侵权请联系网站删除精品好资料-如有侵权请联系网站删除ABSTRACProgrammable controller ( PLC ) for its high reliability and easy to operate, has been widely used in automatic control field. Material transport trolley in the modern industrial production exists. The use of PLC control of material transport trolley, can realize production automation, intelligent, improve production efficiency, reduce the labor costThe design of the task is the use of PLC to achieve the two car on a four barn feeding control. Firstly the working principle of PLC and form undertook brief analysis, then analyzed the feeding control system principle and structure, completed a system options. On the basis of this focus on the feeding trolley wiring diagram and ladder diagram was designed, the feeding control system node allocated, completed a system program design and debugging. The control system has simple programming, flexible control, convenient debugging and maintenance characteristics. Keywords:Programmable controller, a feeding system, control;精品好资料-如有侵权请联系网站删除精品好资料-如有侵权请联系网站删除目录1 可编程控制器的概述 (2)1.1PLC的定义 (2)1.2PLC的发展 (2)1.3PLC的特点 (4)1.4PLC的基本组成及各部分作用 (6)1.5 PLC的应用领域 (9)2 送料控制系统控制要求与方案选择 (10)2.1控制系统在送料小车中的作用与地位 (10)2.2控制系统介绍 (11)3 基于PLC的送料小车控制系统设计 (14)3.1送料小车PLC的I/O分配表 (14)3.3梯形图分段设计 (19)3.4程序运行调试与完善 (26)4 结论 (31)参考文献 (32)致谢 (34)精品好资料-如有侵权请联系网站删除精品好资料-如有侵权请联系网站删除1 可编程控制器的概述1.1 PLC的定义国际电工委员会1987年对PLC作了如下定义: PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

导热油炉PLC控制系统设计说明书

毕业设计(论文)设计题目:导热油炉PLC控制系统的设计专业:班级:学号:姓名:指导老师:起讫日期年月日~年月日摘要本文简要介绍了导热油炉的控制方式,步进顺控图,变频器参数设置,导热油炉的结构及功能,并阐述了机电一体化技术的特点以及其在国内外发展的特点和PLC控制。

本文采用PLC控制系统设计导热油炉的控制系统,因为采用PLC控制系统对导热油炉的操控很简单,从而使导热油炉的经济发展的需要和社会发展。

此外,该导热油炉具有高可靠性,低功耗,长寿命,良好的环境适应性,适用于导热油炉的开发,以及导热油炉利润也很高,从而使PLC的机可以得到更好的发展,因此,本次的基于PLC的导热油炉控制系统的设计在某种程度上面来说具有重大的经济和社会意义。

关键词:导热油炉特点低功耗经济目录摘要..................................... 错误!未定义书签。

目录.. (II)1绪论 (1)1.1本课题研究的目的、意义........................................................ 错误!未定义书签。

1.2导热油炉控制系统的国内外发展现状 (2)1.3应用PLC控制系统的优点 (3)2导热油炉的工作原理 (4)3 PLC控制系统简介 (5)3.1 PLC的控制过程 (6)3.2 变频器的控制方式及分类 (7)3.3 变频器的选型 (8)4 基于PLC的导热油炉控制系统硬件的设计 (8)4.1 器件的选型 (9)4.1.1 PLC的选型 (10)4.1.2 电动机的选型 (10)4.1.3 其他元器件的选型 (11)4.2 主电路及控制电路设计 (11)4.2.1 主电路的设计 (12)4.2.2 控制电路的设计 (12)5 基于PLC的导热油炉控制系统软件的设计 (12)5.1 梯形图程序的设计 (13)结论............................................................................... 错误!未定义书签。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

下载可编辑 .专业.整理. 课程设计任务书 1. 设计题目:加热炉自动送料控制系统设计 2. 设计容: 1)完成《课程设计指导书》所要求的控制循环。 2)按停止按钮,立即停止。 3)要求可以实现回原点、单周期、连续控制。

3. 设计要求 1)画出端子分配图和顺序功能图 2)设计并调试PLC控制 梯形图 3)设计说明书 4. 进度安排 1)理解题目要求,查阅资料,确定设计方案 2天 2)PLC顺序功能图与梯形图设计 5天 3)说明书撰写 2天 4)答辩 1天

指导教师: 下载可编辑

.专业.整理. 主管院长: 年 月 日 目 录

前言… … … … … … … … … … … … … … … … … … … … …2 摘要… … … … … … … … … … … … … … … … … … … … …3 第一部分

PLC概述… … … … … … … … … … … … … … … … … … … …4 PLC设计任务书及基本要求 … … … … … … … … … … … … … …5 PLC选型… … … … … … … … … … … … … … … … … … … …7 第二部分

I/O端口分配表… … … … … … … … … … … … … … … … … …8 加热炉自动控制送料系统设计思想… … … … … … … … … … … … 9 程序流程图… … … … … … … … … … … … … … … … … … …10 梯形图… … … … … … … … … … … … … … … … … … … …11 语句指令表… … … … … … … … … … … … … … … … … … 18 总结… … … … … … … … … … … … … … … … … … … … …21

附注:参考文献

下载可编辑

.专业.整理. 前言 加热炉自动控制(automatic control of reheating furnace) 对加热炉的出口温度、燃烧过程、联锁保护等进行的自动控制。早期加热炉的自动控制仅限控制出口温度,方法是调节燃料进口的流量。现代化大型加热炉自动控制的目标是进一步提高加热炉燃烧效率,减少热量损失。为了保证安全生产,在生产线中增加了安全联锁保护系统。 自动化学科有着光荣的历史和重要的地位,20世纪50年代我国政府就

十分重视自动化学科的发展和自动化专业人才的培养。现在,世界上有很多非常活跃的领域都离不开自动化技术,比如机器人、月球车等。另外,自动化学科对一些交叉学科的发展同样起到了积极的促进作用,例如网络控制、量子控制、流媒体控制、生物信息学、系统生物学等学科就是在系统论、控制论、信息论的影响下得到不断的发展。在整个世界已经进入信息时代的背景下,中国要完成工业化的任务还很重,或者说我们正处在后工业化的阶段。 工业加热炉的炉温应当按照生产工艺要求维持在一定的数值。但是炉的热负荷经常在变化(例如常常要打开炉门取出已加热的工件和送入冷的工件),在这种条件下要靠自动控制技术准确控制炉温,保持炉温的误差很小。而靠人力调整则难以做到,从而会造成能源的浪费甚至影响产品质量。 人们每年都把许多重量达到吨级的人造地球卫星准确送入位于数百千米乃至数万千米高空的预先计算好的轨道,并一直保持其姿态正确,也就是使它的太阳能电池帆板保持指向太阳,使它的无线电天线保持指向地球。这只有依靠先进的自动控制技术才能做到。 然而在国际形势日益复杂、科学技术日益进步的今天,人造地球卫星和宇宙飞船已经不能完全满足需要,近年来出现的“空天飞行器”要求既能在大气层外飞行,又能在返回大气层以后转为像飞机那样自主地高速航行,而不像人造卫星或宇宙飞船那样在返回大气层以后只能被动地降落地面。研制这种“空天飞行器”必须解决的技术难题之一就是智能自主控制技术。

下载可编辑 .专业.整理.

课程设计基本要求 1、课程设计题目:加热炉自动送料控制系统 2、设计容: 机械系统包括自动台车、机械臂起吊装置、冷却槽和夹紧装置四部分。控制动作主要包括:台车的前进∕后退、机械臂的上升∕下降、夹钳的夹紧∕松开、冷却槽的前进∕后退。示意图如图所示。 动作控制要求:

启动―→装料台取料―→装料1#炉―→夹钳冷却―→装料台取料―→装料2# 1#炉加热完毕 炉―→台车退到1#炉――――――→1#炉出料―→卸料台卸料―→夹钳冷却― 2#炉加热完毕 →装料台取料―→装料1#炉―→台车前进到2#炉―――――――→2#炉出料―

→卸料台卸料 下载可编辑

.专业.整理.

PLC的选型:

西门子公司的SIMATIC S7-200系列属于小型PLC,即可用于代替继电器的简单控制场合,也可用于复杂的自动化控制系统。 PLC的控制主机,使用西门子S7―200系列作为整个系统的主控制机。 我们使用的是18输入/8输出共26个数字量的I/O点的CPU 选用S7―200CPU226 1、本机数字输入: 24路数字量输入. 2、本机数字输出: 16路数字量输出 3、最大的数字量I/O: 256 4、最大的模拟量I/O: 32AI/32AO 5、扩展模块的数量: 7个模块 6、部存储器位: 256位 7、定时器总数: 256定时器 8、计数器总数: 256计数器 下载可编辑 .专业.整理.

第二部分

I/O分配 下载可编辑

.专业.整理. 加热炉自动控制送料系统设计思想: 设计PLC应用系统时,首先是进行PLC应用系统的功能设计,即根据被控制对象的功能和工节要求,明确系统必须要做的工作和必备下载可编辑 .专业.整理. 的条件。然后是进行PLC应用系统功能分析,即通过分析系统功能,提出PLC控制系统的结构形式、控制信号的种类、数量,系统的规模、布局。最后根据系统分析的结果,具体的确定PLC的机型和系统的具体配置。其控制系统的设计思想及其步骤如下:(1)深入了解和分析被控对象的工艺条件和被控要求,如控制的本方式,操作方式。 (2)根据被控对象对PLC控制系统的功能要求和所需要的输入、输出信号的点数等,选择合适类型的 PLC。 (3)根据控制要求所需的用户输入、输出设备,确定PLC的I/O点数,并设计I/O端口的接线图。 (4)根据生产工艺要求,画出系统工作循环图表。 (5)根据系统工作循环图表设计出梯形图。

流程图: 下载可编辑

.专业.整理.

梯形图: 下载可编辑

.专业.整理. 下载可编辑

.专业.整理. 下载可编辑

.专业.整理. 下载可编辑

.专业.整理. 下载可编辑

.专业.整理. 取料子程序: 下载可编辑

.专业.整理. 放料子程序: 下载可编辑

.专业.整理. 冷却子程序: 下载可编辑

.专业.整理. 控制程序编程: 主程序: LD M2.6 A I0.4 O SM0.1 O I2.1 O M0.0 AN M0.1 = M0.0 LD M0.0 A I0.0 A I0.4 A I1.0 O M0.1 AN M0.2 = M0.1 CALL 取料子程序 LD M3.3 A M0.1 A I1.0 O M0.2 AN M0.3 = M0.2 LD M0.2 A I0.6 O M0.3 AN M0.4 = M0.3 CALL 放料子程序 LD M3.6 A M0.3 A I1.0 O M0.4 AN M0.5 = M0.4 LD M0.4 A I0.4 LD I0.2 A I1.0 OLD O M0.5 AN M0.6 = M0.5 CALL 冷却子程序 LD M4.3 A M0.5 A I1.4 O M0.6 AN M0.7 = M0.6 CALL 取料子程序 LD M3.3 A M0.6 A I1.0 O M0.7 AN M1.0 = M0.7 LD M0.7 A I0.7 O M1.0 AN M1.1 = M1.0 CALL 放料子程序 LD M3.6 A M1.0 A I1.0 O M1.1 AN M1.2 = M1.1 LD M3.3 A I0.6 A I1.5 O M1.2 AN M1.3 = M1.2 CALL 取料子程序 LD M1.2 A M3.3 A I1.0 O M1.3 AN M1.4 = M1.3 LD M1.3 A I0.5 O M1.4 AN M1.5 = M1.4 CALL 放料子程序

LD M3.6 A M1.4 A I1.0 O M1.5 AN M1.6 = M1.5 LD M1.5 A I0.4 O M1.6 AN M1.7 AN M2.2 = M1.6 CALL 冷却子程序 LD M4.3 A M1.6 A I1.4 AN I0.1 O M1.7 AN M2.0 = M1.7 CALL 取料子程序 LD M3.3 A M1.7 A I1.0 O M2.0 AN M2.1 = M2.0 LD M2.0 A I0.6 O M2.1 AN M2.2 = M2.1 CALL 放料子程序 LD M3.6 A M2.1 A I1.0
