LC振荡电路是一种用于产生高频信号的电路。
它由一个电感L和一个电容C组成。
当电路中的电容和电感相互耦合时，电路产生周期性的振荡。
LC振荡电路可以用于无线通信和雷达系统等领域。
LC电路的振荡频率可以通过下面的公式计算：
f = 1 / (2π√LC)
式中，f表示振荡频率，L表示电感，C表示电容。
振荡频率与电容和电感的乘积有关。
如果电容或电感的值发生变化，振荡频率也会发生变化。
当LC电路达到共振频率时，电路中的能量达到最大值。
下面来介绍两种常见的LC振荡电路：串联谐振电路和并联谐振电路。
串联谐振电路
串联谐振电路是由一个电感L和一个电容C串联组成的电路。
当电路工作时，电容和电感的电压和电流周期性地变化。
注意事项
在谐振电路中，电感和电容的值需要进行匹配。
当电容或电感的值不正确时，电路不会达到共振频率。
此外，谐振电路中的电感和电容需要精确保持稳定的值，以确保电路的稳定性。
总结
LC振荡电路是一种产生高频信号的电路。
它由一个电感L和一个电容C组成。
LC电路的振荡频率可以通过公式f = 1 / (2π√LC)计算。
LC振荡电路有两种基本形式：串联谐振电路和并联谐振电路。
在使用LC振荡电路时，需要注意电感和电容的数值需要匹配，以确保电路可以达到共振频率。

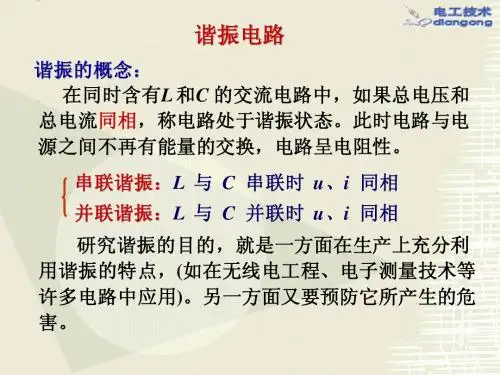

谐振电路
I1
例2： 已知： L 0.25 m H、R 25Ω、C 85pF
试求： O 、 、 O ω Q Z
I
解： ω0
0.25 85 10 6.86 106 rad/s
6
1 LC
1
15
+
U
R
XL
XC
I1
IC
3
ω 0 L 6.86 10 0.25 10 Q R 25
谐振电流 分析：
R
U
2 2
Z, I
R (L - 1 C ) I 0 U I0 R I0
Q大
Q小
Z
I0
Q
0L
R
0
f0
f
电路具有选择最接近谐振频率附近的电流的能力 ——称为选择性。 Q值越大，曲线越尖锐，选择性越好。
通频带： 当电流下降到0.707Io时所对应的上下限频率之 差，称通频带。即： △ƒ= ƒ2－ƒ1
电容、电感电压： L U C U
大小相等、相 位相差180
U L I0 X L UC I0 X C
当 X L X C R时：
有： L UC U R U U
UC 、UL将大于 电源电压U
由于 U L UC U 可能会击穿线圈或电容的 绝缘，因此在电力系统中一般应避免发生串联谐 振，但在无线电工程上，又可利用这一特点达到 选择信号的作用。 令：
1 XC 2fc
XC
Z R j( X L XC )
Z R L 1
2
C
2
XL
0 Z
0 Z R
0 Z
谐振电路中的并联和串联
谐振电路中的并联和串联谐振电路是电路中常见的重要组成部分之一。
它是指在特定频率下，电路中的电感和电容元件形成共振，使得电流和电压振荡幅度达到最大值的现象。
谐振电路可以用来选择特定频率的信号，以及滤除其他频率的噪声。
在谐振电路中，我们常见的两种连接方式是并联和串联。
本文将深入探讨谐振电路中的并联和串联的特点、应用以及其在实际电路中的使用。
首先，我们来讨论并联谐振电路。
在并联谐振电路中，电感和电容元件并联连接。
当电感和电容元件的谐振频率与输入信号频率相等时，电路达到谐振状态。
并联谐振电路具有以下几个重要特点：1. 并联谐振电路的共振频率计算：在并联谐振电路中，共振频率可以通过以下公式计算：f_res = 1 / (2 * π * √(L * C))其中，f_res是共振频率，L是电感的值，C是电容的值。
2. 并联谐振电路的阻抗特性：在谐振频率附近，并联谐振电路的阻抗最小，接近于零。
这意味着在共振频率附近，电流的幅值最大，电压降最小。
因此，并联谐振电路可以用作选择特定频率信号的滤波器。
3. 并联谐振电路的相位特性：在共振频率附近，电流和电压具有相位一致。
即它们的相位差非常小，接近于零度。
这种相位一致的特性在某些应用中非常重要。
接下来，我们转向串联谐振电路。
在串联谐振电路中，电感和电容元件串联连接。
与并联谐振电路相比，串联谐振电路具有一些独特的特点：1. 串联谐振电路的共振频率计算：与并联谐振电路不同，串联谐振电路的共振频率可以通过以下公式计算：f_res = 1 / (2 * π * √(L * C))与并联谐振电路公式相同。
2. 串联谐振电路的阻抗特性：在谐振频率附近，串联谐振电路的阻抗最大，接近于无穷大。
这意味着在共振频率附近，电压的幅值最大，电流降最小。
串联谐振电路可以用作电压放大器。
3. 串联谐振电路的相位特性：在共振频率附近，电流和电压具有相位差90度。
电流超前于电压，并且相位差始终保持90度。
串联谐振和并联谐振等效电路
串联谐振和并联谐振等效电路说到电路，大家是不是都会想起那些复杂的电学公式、元器件，脑袋里瞬间就冒出一堆符号，简直让人眼花缭乱。
别急，今天咱们来聊聊一个很“接地气”的话题：串联谐振和并联谐振的等效电路。
别看它们的名字一听就好像有点高深，其实它们一点儿都不难懂，掌握了之后，简直就是“开挂”一样，轻松搞定电路分析。
咱们先从串联谐振开始说。
哎，说到串联，大家可能就知道了，就是电流必须通过每一个元件，绕来绕去，一环扣一环。
那你能想象，在串联谐振电路里，电流和电压就像是一对夫妻，形影不离，紧紧相依。
这里面最主要的就是一个电感（L）和一个电容（C）。
电感就像一个“铁公鸡”，想要抵抗电流的变化，电容则是个“海绵”，不断吸收和释放电能。
两者相互博弈，导致了谐振现象。
什么意思呢？就是在特定的频率下，这两个家伙配合得天衣无缝，电流就会达到最大，电压也会呈现出一种特殊的规律。
你可以把它想象成两个人跳舞，跳到一个最默契的时刻，动作完美配合，就不会出错，整个电路也“嗨”了。
这时候的电路就有个特别的特点了，叫做“共振频率”。
在这个频率下，电感和电容的作用互相抵消，好像是两股力拉扯平衡，电流在这个点上最强，电压也最“震撼”。
而如果你换个频率，电流就会瞬间掉得无影无踪，简直就像“抽掉了支撑”，电路就不再“跳舞”了。
再来聊聊并联谐振，这一类就和串联谐振完全不同了。
并联嘛，咱们平时一想到就是好像大家都分头行动，各干各的。
其实并联谐振电路里的电感和电容也是如此，虽然它们在同一电路中，电流却是分开流动的。
你可以理解为它们在各自的“赛道”上，各有各的节奏。
电感和电容本身的性质不变，但它们就像两匹“孤狼”，在电流流动的世界里各自独立，不依赖于对方。
但是，它们依然有一种神奇的共振现象。
你说奇不奇，像两台车子，虽然开在不同的轨道上，但有个时刻，它们刚好撞到一起，发生了某种“碰撞”，电路在这个点上就变得最“热血沸腾”。
串联和并联谐振这两种方式就是在找一个“频率的高峰”，这个频率一到，电路就会全程“爆发”。
实验报告R、L、C串联谐振电路的研究并联谐振电路实验报告
实验报告R、L、C串联谐振电路的研究并联谐振电路实验报告实验报告祝金华PB15050984 实验题目：R、L、C串联谐振电路的研究实验目的： 1. 学习用实验方法绘制R、L、C串联电路的幅频特性曲线。
2. 加深理解电路发生谐振的条件、特点，掌握电路品质因数（电路Q值）的物理意义及其测定方法。
实验原理 1. 在图1所示的R、L、C串联电路中，当正弦交流信号源Ui的频率f改变时，电路中的感抗、容抗随之而变，电路中的电流也随f而变。
取电阻R上的电压UO作为响应，当输入电压Ui的幅值维持不变时，在不同频率的信号激励下，测出UO之值，然后以f为横坐标，以UO为纵坐标，绘出光滑的曲线，此即为幅频特性曲线，亦称谐振曲线，如图2所示。
L图 1 图22. 在f＝fo＝12πLC处，即幅频特性曲线尖峰所在的频率点称为谐振频率。
此时XL＝Xc，电路呈纯阻性，电路阻抗的模为最小。
在输入电压Ui为定值时，电路中的电流达到最大值，且与输入电压Ui 同相位。
从理论上讲，此时Ui＝UR＝UO，UL＝Uc＝QUi，式中的Q 称为电路的品质因数。
3. 电路品质因数Q值的两种测量方法一是根据公式Q＝UC测定，Uc为谐振时电容器C上的电压（电感上的电压无法测量，故Uo不考虑Q=UL测定）。
另一方法是通过测量谐振曲线的通频带宽度△f＝f2－f1，再根据QUo＝fO求出Q值。
式中fo为谐振频率，f2和f1是失谐时，亦即输出电压的幅度下降到f2-f1最大值的1/2 (＝0.707)倍时的上、下频率点。
Q值越大，曲线越尖锐，通频带越窄，电路的选择性越好。
在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，而与信号源无关。
预习思考题1. 根据实验线路板给出的元件参数值，估算电路的谐振频率。
L=30mH fo＝2. 改变电路的哪些参数可以使电路发生谐振，电路中R的数值是否影响谐振频率值？改变频率f,电感L，电容C可以使电路发生谐振，电路中R 的数值不会影响谐振频率值。
lc串并联回路谐振原理
lc串并联回路谐振原理LC串并联回路是一种常见的电路配置，在无线通信、滤波器、放大器等领域都有重要的应用。
它们能够实现信号的选择性放大和滤波，是许多电子设备中不可或缺的组成部分。
所谓LC串并联回路，就是由电感元件（L）和电容元件（C）组成的串联或并联电路。
首先我们来了解一下LC串联回路的谐振原理。
当LC串联回路处于谐振状态时，电感和电容的组合能够实现对某一特定频率的信号进行放大和传输。
在串联回路中，电感和电容的阻抗相互抵消，使得电路呈现出纯电阻的特性。
此时，电路的谐振频率可以通过计算得到：\[f = \frac{1}{2\pi\sqrt{LC}}\]其中，f为谐振频率，L为电感的值，C为电容的值。
当外界信号频率与谐振频率相同时，电路的阻抗最小，信号通过电路会得到最大的放大增益。
对于LC并联回路来说，其工作原理与串联回路类似，但是电流、电压的特性有所不同。
并联回路中，电感和电容的阻抗相互加和，使得回路呈现出纯电导的特性。
谐振频率的计算公式与串联回路相同，通过合适的选择电感和电容的值，可以实现对某一特定频率的信号进行选择性滤波。
LC串并联回路在实际应用中有许多重要的特性和设计原则。
以下是几个相关的参考内容：1. LC回路的频率响应在设计和分析LC回路时，了解其频率响应是十分关键的。
频率响应可以通过电路的传输函数来描述，即输入信号与输出信号之间的关系。
传输函数通常以复数的形式表示，可以分解成增益和相位两个分量。
通常情况下，LC回路在谐振频率附近具有较高的增益，而其他频率上的信号会被抑制。
2. 调整谐振频率通过调整电感和电容的值，可以改变LC回路的谐振频率。
电感的值越大，谐振频率越低；电容的值越大，谐振频率越高。
这对于设计和调整LC回路的谐振频率非常重要，可以使其适应不同频率的信号处理需求。
3. 能量存储和能量损耗在谐振状态下，LC回路能够存储能量，并在电容和电感之间来回转移。
这种能量存储和转移是由于电场和磁场的相互作用导致的。
串联谐振和并联谐振
电路中，所接受的电磁信号频率与电路本身的固有频率相同，从而电路产生的振荡电流达到最大，即电学中的共振现象！谐振，E文叫Resonance，就是在电路中，Z=R+j（Xl-Xc），当XL==Xc 了，Z呈现纯电阻性，我们就认为发生了谐振。
串联谐振产生过电压，并联谐振产生大电流。
谐振分串联谐振和并联谐振。
1.串联谐振正弦电压加在理想的（无寄生电阻）电感和电容串联电路上，当正弦频率为某一值时，容抗与感抗相待，电路的阻抗为零，电路电流达无穷大，此电路称为串联谐振；若纯电感L、纯电容C和纯电阻R串连，所加交流电压U（有效值）的圆频率为w。
则电路的复阻抗为：（3.1）复阻抗的模:(3.2)复阻抗的幅角:(3.3)即该电路电流滞后于总电压的位相差。
回路中的电流I（有效值）为：（3.4）上面三式中Z、φ、I均为频率f (或圆频率ω，ω=2πf )的函数。
当时，知φ=0，表明电路中电流I和电压U同位相，整个电路呈现纯电阻性，这就是串联谐振现象。
此时电路总阻抗的模Z=R为最小，如U不随f变化，电流I=U/R则达到极大值。
易知，只要调节f、L、C中的任意一个量，电路都能达到谐振。
2.并联谐振如果正弦电压加在电感和电容并联电路上，当正弦电压频率为某一值时，电路的总导纳为零，电感、电容元件上电压为无穷大，此电路称为并联谐振。
若纯电感L与纯电阻R串连再和纯电容C串连，该电路复阻抗的模为：（3.5）幅角为:（3.6）式中Z、φ均随电源频率f变化。
改变频率f，当ωL-ωC(R L2+ω2L2)=0时，φ=0，表明电路总电压和总电流同位相，电路总阻抗呈现纯电阻性，这就是并联谐振现象。
谐振频率可由谐振条件ωL-ωC(R L2+ω2L2)=0求出：（3.7）2，则上式近似为：一般情况下L/C>>RL（3.8）式中ω0、f0为串联谐振时的圆频率和频率。
可见在满足上述条件下，串并联电路的谐振频率是相同的。
由（3.5）式可知并联谐振时，Z近似为极大值。
R,L,C串并联谐振电路特性分析及应用
R、L、C串/并联谐振电路的特性分析及应用摘要：本文对RLC串联、RLC并联及RL-C并联三种谐振电路的阻抗Z、谐振频率 、及品质因数Q三种特性进行了分析。
其中品质因数Q是电路在谐振状态下最为重要的电路特性，我们从Q的几种定义出发，着重研究了它对三种最基本的谐振电路的几个重要影响。
同时简单介绍了串/并联谐振电路在生活中的具体应用。
关键词：谐振电路；谐振特性；品质因数目录0 引言： (1)1 RLC串联与RLC并联及RL-C并联电路阻抗及谐振频率 (2)1.1 RLC串联电路的阻抗及谐振频率 (2)1.2 RLC并联电路的阻抗及谐振频率 (2)1.3 RL-C并联电路的阻抗及谐振频率 (3)2 R、L、C串/并联电路的品质因数Q (3)2.1 电路的品质因数Q (3)2.2 谐振电路的品质因数Q的几点重要性 (4)2.2.1 Q对回路中能量交换及能量储存的影响 (4)2.2.2 Q值与谐振电路的选择性 (4)2.2.2.1 Q值与串联谐振电路的选择性 (4)2.2.2.2 Q值与RL-C并联谐振电路的选择性 (6)2.2.2.3 RLC并联谐振回路与RL-C并联谐振回路的品质因数的统一性 (8)3 谐振电路在生活中的应用 (11)0 引言：构成各种复杂电路的基础通常是RLC 串/并联谐振电路，本文就简单介绍了其三种连接方式如图，而了解这些基本电路的频率特性对于理解更复杂的电路甚至实用电路是非常有益的,并且对于深入了解其它重要的相关特性是十分有帮助的。
本文简单阐述了下面三种电路图的Z 、ω及Q 以及一些具体实际的应用。
下面是R 、L 、C 串/并联谐振电路的简图，如图1，图2，图3所示。
•R U•L U＋•U•C U图1,串联谐振电路RLC•U— 图2，并联谐振电路RLC图3,并联谐振电路C RL -1 RLC 串联与RLC 并联及RL-C 并联电路阻抗及谐振频率 1.1 RLC 串联电路的阻抗及谐振频率由图1知RLC 串联电路的复阻抗Z 和阻抗z 分别为()()22111CL R z L L j R C jL j R Z ωωωωωω-+=-+=-+=电路中的I 和z 以及U 之间的关系为：()221CL R U zU I ωω-+==(1)由于谐振时01=-C L ωω，故谐振时的电流 R U I I =00为。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联谐振和并联谐振LC电路操作
串联谐振和并联谐振是LC电路中常见的两种谐振现象。
串联谐振是
指一个电感和一个电容器串联连接在一起，而并联谐振是指一个电感和一
个电容器并联连接在一起。
在本文中，我们将探讨如何操作串联谐振和并
联谐振的LC电路。
首先，我们来看看串联谐振LC电路的操作。
串联谐振的基本图片是
一个电感和一个电容器串联连接在一起，并接到一个交流电源。
当交流电
源的频率等于谐振频率时，电路将产生谐振现象。
为了操作串联谐振LC
电路，我们需要进行以下步骤：
1.选择合适的电感和电容器：根据谐振频率选择合适的电感和电容器。
谐振频率可以根据公式f=1/（2π√（LC））计算得出，其中f为谐振频率，L为电感的感值，C为电容器的电容量。
2.连接电感和电容器：将电感和电容器串联连接起来，并且将它们接
到交流电源的正负极。
3.调整频率：将交流电源的频率调整到谐振频率附近。
在调整的过程中，可以使用示波器来观察电路的振荡情况。
4.观察电路响应：当交流电源的频率接近谐振频率时，电路将呈现出
最大的振荡响应。
可以通过测量电感和电容器上的电压来验证电路是否达
到了谐振频率。
接下来，让我们来看看如何操作并联谐振LC电路。
并联谐振的基本
图片是一个电感和一个电容器并联连接在一起，并接到一个交流电源。
当
交流电源的频率等于谐振频率时，电路将产生谐振现象。
为了操作并联谐
振LC电路，我们需要进行以下步骤：
1.选择合适的电感和电容器：根据谐振频率选择合适的电感和电容器。
谐振频率可以根据公式f=1/（2π√（LC））计算得出，其中f为谐振频率，L为电感的感值，C为电容器的电容量。
2.连接电感和电容器：将电感和电容器并联连接起来，并且将它们接
到交流电源的正负极。
3.调整频率：将交流电源的频率调整到谐振频率附近。
在调整的过程中，可以使用示波器来观察电路的振荡情况。
4.观察电路响应：当交流电源的频率接近谐振频率时，电路将呈现出
最大的振荡响应。
可以通过测量电感和电容器上的电压来验证电路是否达
到了谐振频率。
总结起来，串联谐振和并联谐振是LC电路中常见的谐振现象。
通过
选择合适的电感和电容器，并调整交流电源的频率，我们可以操作串联谐
振和并联谐振的LC电路。
这些操作可以通过测量电路参数和使用示波器
来验证。
掌握串联谐振和并联谐振的操作可以帮助我们更好地理解LC电
路的谐振现象。
