UG_NX7.5简体中文版32位安装教程
UG NX7.5足球制作教程
1创建5边型
2.将直线绕轴旋转，轴点是直线的短点
同样的旋转另外一条直线
3.创建回转体
同样的创建另外一个回转体
4.相交曲线命令创建两个面的交线
5.隐藏不需要的曲线曲面，如下图
6.绕轴复制曲线
8再次复制曲线，注意参数设置
10.通过两条线创建基准平面
11.创建CSYS
12在交点处沿着Z轴创建直线
13.再将坐标系调回来
14沿着z轴创建直线
15在交点出创建球体
16向球面投影曲线
17把曲面分割
18拉伸曲线，注意选择条是面的边缘
19.同样的拉深另外一个曲线
20隐藏球体，如下图
21编辑两个部件，一白一黑
22开始绕轴旋转，注意直线也要选取，还有参数设置，过程慢慢看
23.完成了
24简单的渲染如下。
UGNX6.0实用教程第7章模型的装配
UG NX6.0实用教程
7.1 装 配 概 述
第1章UG NX6.0入门
启动UG NX 6.0，选择【文件】→【新建】选项，或者单击 图 标，选择【装配】类型，输入文件名，单击 按钮，进入装配模式。 进入装配模块后，利用如图7.1所示的工具条，或如图7.2所示的装配 菜单可以进行装配操作。通过装配可以直观形象地表达零件间的装配和尺 寸配合关系，表达部件或机器的工作原理，从而可以指导模型的修改和完 善。
(2) 整个部件：表示引用集是整个组件。 (3) 空的：表示引用集是空的引用集。当组件以空的引用集形式添加 到装配中时，在装配中看不到该组件。
UG NX6.0实用教程
2. 打开【引用集】对话框
第1章UG NX6.0入门
选择【格式】→【引用集】选项，弹出如图7.6所示的【引用集】 对话框。 (1) 创建：用于创建引用集。组件和子装配都可以创建引用集。 组件的引用集既可在组件中建立，也可在装配中建立。但组件要 在装配中创建引用集，必须使其成为工作部件。单击该图标，出 现如图7.7所示的【引用集】对话框。
图7.1 工具条
图7.2
装配菜单
UG NX6.0实用教程
第1章UG NX6.0入门
(1) 装配部件：表示由零件和子装配构成的部件，它是其子装配和子零 件的指针集合，其中不包括子装配和子零件的实体模型，只包含指向子 装配和子零件的指针。 (2)装配部件：表示是在更高一层的装配件中作为组件的一个装配， (3) 组件对象：是一个从装配部件链接到部件主模型的指针。 (4) 组件：由一个装配内的组件对象指向部件文件或主模型。组件可以是单个 零件，也可以是子装配。组件是由装配部件引用而不是复制到装配部件中。 (5) 单个零件：装配外存在的几何零件。 (6) 自底向上装配：是先创建部件几何模型，再组合成子装配，最后生成装配 部件的装配方法。
ug7.5钣金教程
finite
symmetric
to end
chain
3、斜接（miter） 可以创建开始端和结束端斜接特征的轮廓弯边，也就是说可以对轮廓弯边 特征的两侧门的倾斜方向和角度进行设置
除料（cutout） 该选项可以设置斜接轮廓弯边的垂直参考面，有垂直于厚度面（normal to thickness face）和垂直于原始面（normal to source face）两种。
折弯外侧（bend outside） 利用该类型创建弯边特征时，该弯边特征将添加 到选定钣金材料折弯边的外侧，从而形成弯边特征。
材料内侧
材料外侧
折弯外侧
此外，通过弯边参考长度（length reference）的选择可以设置定义弯边特征长 度的度量方式，可以分为内部（inside）和外部（outside）两个选项，当选择内 部为参考时，表示从材料的内侧定义弯边长度，当选择外部为参考时，表示从材 料的外侧定义弯边长度，效果如图所示。
角度（angle） 可以设置轮廓弯边的开始端和结束端的倾斜角度。
原始面 厚度面
2.4 放样弯边（Lofted Flange）
利用放样弯边工具可以在平行参考面上的曲线或草图曲线之间进行过渡连 接，从而形成具有放样特征的弯边实体。
在钣金工具栏中，单击lofted flange按钮 ，打开对话框，利用该对话框， 可以创建两种类型的放样弯边特征。 1、基本（base） 可以根据现有曲线或草图曲线创建新的具有放样特征的钣金零件，如图所示。
1、部件属性（Part Properties）：该选 项卡可以对部件的基本属性进行详细的 设置。
2、平面展开图处理（flat pattern treatment）

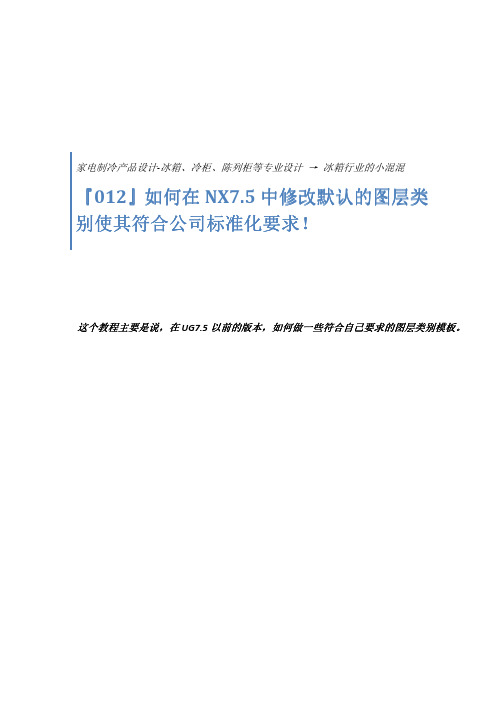

工业设计建模-如何在NX7.5中修改默认的图层类别使其符合公司标准化要求!
这个教程主要是说这个教程主要是说，，在UG7.5以前的版本以前的版本，，如何做一些符合自己要求的图层类别模板如何做一些符合自己要求的图层类别模板。
家电制冷产品设计-冰箱、冷柜、陈列柜等专业设计 → 冰箱行业的小混混 『012』如何在NX7.5中修改默认的图层类别使其符合公司标准化要求别使其符合公司标准化要求！！我不知道用NX7.5.2.5的朋友是否发现这样一个问题，当你新建prt，进入建模时，这时默认的坐标系是被隐藏的；这倒也罢了！关键是现在这个新的版本不像以前的NX5.0那样对图层类别归得很好看，现在的图层类别超级多，看得都眼花，而我们实际只需要几个就够了，放实体（1-20层），放草图的（21-40层），放曲线的（41-60层），放基准面坐标系（61-80层），放曲面的（81-100层）。
有这些图层就够了，没有必要搞一堆出来。
默认的图层类别如下图！（我们如何来定制成我们想要的？）1、在NX里面打开NX安装路径里面的“model-plain-1-mm-template.prt”，路径为：……\UGS\NX7.5\LOCALIZATION\prc\simpl_chinese\startup 将默认隐藏的坐标系显示出来；2、点击“格式”→“图层设置”（或者用Ctrl+L快捷键），删除这里面所有的图层，（ALL这个图层删不掉）删除后只有ALL这图层了……3、点击“格式”→“图层类别”……4、新建如下图，并点击“创建/编辑”5、输入1-20，回车，最后确定；点击“确定”以后，如下图“过滤器”中就出现了我们自定义的图层了……6、重复以上操作，最终完成如下图：确定，退出，最后保存“model-plain-1-mm-template.prt”，然后重启NX，你就会发现，坐标系也默认显示出来了，图层也是我们刚才更改后那样的了……PS：此方法只更改了建模模式下的图层，对于工程图下的“图层类别”是与你自己所做的工程图模板有关系，只要你在工程图模板中，也像上面步骤这样做，那么在工程图里面，也只有我们想要的图层，如下图！。
UG的各种常见问题处理.doc
4) 在过滤器中选择"面"
.乒
… 白 .. n ..因
曰'
回回院理……回
博思UG工作室 None 5) 先选择需要放置图像的面，然后单击任一材料
11 1 巳陶瓷玻璋
巳草 草 色 塑 料 已构造 浏 巳效果囡案 己内部 甸 金属
6) 此时选中面己加载某材料特性，显示己更改
9 部件中的材抖
曰8 -
国
None
*2、 怎么把工具栏图标下的文字去掉、大图标变成小图标?
博思UG工作室 *3、 工具条上提示信息消失 如果改了一下 UGII_ENV.DAT 文件，为什么再把鼠标放在工具条上不动都没有提示了？？ 在工具条上进入定制，在“选项”里勾选“显示菜单和工具条上的屏幕消息”中“显示屏幕提示”
*4、 菜单栏的系统字体在哪里改？
brass
此时选中面已加载某材 料特性，显示巳更改
7） 右键编辑该材料特性
8） 在图样类型中，选择缠绕图像；点击图像，浏览本地已有图片
博思UG工作室
9） 纹理空间类型选择 UV，此外，纹理大小可以改善图像清晰度
*3、 在Leabharlann UG 中如何做玻璃博思UG工作室 造型用，想体现出玻璃的效果。 真实着色器，先选择材质（全局材料或 特定于对象的材料），再设置环境
*二、UG 产品设计 CAD *1、 椭圆面怎么定位？
在装配中椭圆柱面怎样和椭圆孔装配，我在装配中选择不到椭圆的面，怎么办？ 解决： 可以在需要位置建立基准面，用基准面装配。（注意引用集）
*2、 在实体面上贴图片
在三维立体中,怎样把图片贴在实体面上和曲面上? 1） 实体显示更改为“艺术外观”
博思UG工作室 2） 调出“可视化形状”（也称高质量图像）工具栏
UG2.0在win7系统中的安装方法(免费)
[图文教程]如何在WIN7或VISTA下安装UG2.0(NX2.0) 教程写得比较啰嗦,希望各位看得懂UG2.0在WIN7下安装，需要用到UG4.0的License Servers，先将UG4.0的license安装成功，再安装UG2.0主程序就好了。
注意：1.安装过程中需要通过防火墙的步骤全都选择“允许”2.安装路径必须全为英文3.此教程的安装目录皆默认为C:\program files首先，修改下载的NX4.0的证书文件证书文件在文件夹NX4.0→MAGNiTUDE→ugnx4.lic双击打开→选择使用记事本打开“ugnx4.lic”↓（如下图）打开后我们对其进行修改，我们要将下图红框标出部分替换为我们自己的计算机名称WIN7下查看自己本机计算机名称：开始》右键点击计算机》属性即可看到本机名称（如图）↓由图片可以看到，这台计算机名为freedom，那么我们把刚才红框标出的部分替换为freedom即可。
（如图）↓注意：如果计算机名称为中文，则必须将其改为英文名称并重启才可安装修改好后的证书文件我们可以随便放在一个我们方便找到的目录里即可，但必须路径中没有中文，如C:/ugnx4.lic接下来我们开始正式安装打开下载下来的NX4.0文件夹，找到launch.exe，双击运行选择第二项：Install License Server一路确定点下来，会提示你浏览你的证书文件，这时候我们浏览到刚才已经修改好的证书文件（ugnx.lic)即可然后再点击下一步，装到一半便会安装失败，提示你没有权限启用服务点击取消退出安装。
如果是XP的系统，这里便不会有问题，可以顺利安装下去。
要在WIN7上安装便需要进行下面几步下面是最重要的几步，请认真阅读1.找到NX4.0文件夹内的License Servers文件夹，路径为nx4.0\nxflexlm040\program files\UGS.复制此文件夹到安装目录（C:\Program Files\UGS），覆盖掉原来的License Servers文件夹2.配置许可服务器，打开C:\Program Files\UGS\License Servers\UGNXFLEXlm文件夹，找到lmtoos.exe文件，右键》以管理员身份运行注意：这里一定要以管理员身份运行接下来点击config services手工进行设置：#Service name:Flexlm Service修改成Unigraphics License Server(这里需要手工输入）#第一项Path to the lmgrd.exe file,点击BROWSE,浏览到安装目录下UGNXFLEXlm文件夹下的lmgrd.exe文件:C:\Program Files\UGS\License Servers\UGNXFLEXlm\lmgrd.exe#第二项path to the lmgrd file，这里点击BROWSE浏览到证书文件就可以#第三项path to the debug log file,我们需要先在安装目录下C:\Program Files\UGS\License Servers\UGNXFLEXlm文件夹下新建一个TXT文本文档，重命名为ugflexlm.log，注意，此处一定要把TXT 文本的后缀名改为LOG这里要把WIN7显示后缀名的功能先打开，一般默认是关闭的点击文件夹左侧的组织》选择文件夹和搜索选项（如图）再选择查看》隐藏已知文件类型扩展名，前面的钩去掉，点击确定（如图）这样就能够修改TXT文档的扩展名了。
NX7.5常见问题和解答 二
NX 7.5 常见问题和解答 二
1. Q ： 经常不能选择自己要选择的对象，比如有时想选择基准面，鼠标却点击在实体上？
A: 灵活使用“选择条”（工具栏最下方，如没有可以使用右键调出）中的过滤器
即可选择自己要选择的对象，比如要
选择基准面，可将过滤器变为
，然后鼠标就可以准确点击到。
2. Q: 如何在制图中将装配中的某零件全部以双点化线显示？
A: 在“建模”中将此零件的显示变为双点划线（“编辑”-“对象显示” ），然后在“制图”中将投影的“视图样式”中的“可见线”变为“原始的” 。
3. Q ：外购零件的图纸是图片形式(JPEG 等)，如何以PRT 文件方式入库？ A: PRT 文件“制图”中可以插入图片（菜单栏“插入”-“图像” ）。
4. Q: 双击打开UG PRT 文件时，出现错误“Failed to initialize CFI ”，不能打开文件？ A: 这是因为PRT 文件放在中文目录下的缘故（比如有时PRT 文件是放在桌面上），将文件放置到英文目录下即可双击打开。
5 Q: “制图”中角度尺寸 标注不能标注图纸中的某些尺寸？
A: 建议可以使用标注角度尺寸中的其他直线方法，比如将“角度尺寸” 中工具栏中的直线方法从“现有的直线”改为“两点”，可标注两矢量之间的角度。
6. Q: 使用“拉伸”等设计特征时，选择草图“曲线”等时，为何是曲线全部选取而不
能选择相应的曲线？
A: 右键点击工具栏，调出“选择条” 工具栏，更改曲线规则为
等。
Z W。
NX7.5基础教学PPT
相关性与参数化例
Simple_1 Simple_2
Hex_nut
Impeller_assm
窗口结构∶在没有打开部件文件前
标准工具条
资源条
全屏切换
What’s New
窗口结构∶在没有打开部件文件前全屏
What’s New
资源条
标准工具条
窗口结构∶在有打开的部件文件时
提示行
状态行
部件导航器
对话框
• 释放 MB1
利用GWIF、沿轴移动WCS位置: •放光标在WCS上三个球形手柄的任一个上并点击, 显示图形窗口输入域GWIF • 加入一个值到GWIF
• 按回车
动态操纵WCS (续)
颠倒WCS方位:
• 双击 WCS的一个轴或轴手柄
旋转WCS: • 放光标在WCS上三个球形手柄的任一个上 • 按下和保持MB1 • 利用鼠标, 绕轴旋转WCS. GWIF指示当前角和捕 捉增量 • 按回车
图模板面板
C:\UGS\NX 6.0\UGII\html_files\metric_drawing_templates.pax
交互操作
建模工作步骤
1. 建立一个新的 UG部件文件或恢复一个已存的UG部件文件: FileNew… 或 FileOpen…。 2. 选择一个应用: StartModeling/Assemblies…。 3. 检查/预设置参数: PreferencesObject/Modeling/Sketcher…。 4. 建立少数关键设计变量:ToolsExpression…。 5. 建立对象: Insert…。 6. 分析对象: Information 或 Analysis。 7. 修改对象: Edit…。 8. 存贮 UG部件文件: FileSave。
UG设置大全
一、环境变量1、UGII_UTF8_MODE=1 这是西门子内部测试用的变量，针对NX8.0软件,增加此环境变量后，可以让UG支持中文路径和中文件名用的，不建议添加此变量,增加该变量后保存的图档,用没有添加此变量的NX8.0软件打不开,会报错! 而且这个变量是严禁用于工作用途的！有时外挂乱码就是此变量引起的2、语言环境变量UGII_LANG=trad_chinese 繁体中文变量UGII_LANG = simpl_chinese 英文界面变中文界面UGII_LANG=simol_chinese简体中文菜单界面UGII_LANG=english英文菜单界面UGII_LANG=french法语菜单界面UGII_LANG=german德语菜单界面UGII_LANG=japanese日文菜单界面UGII_LANG=italian意大利语菜单界面UGII_LANG=russian俄语菜单界面UGII_LANG=korean韩文菜单界面3、高版本添加或还原低版本UGII_DMX_NX502=1 添加编辑里“面...”和同步建模里“简化体”两个菜单UGII_ENABLE_TRANSFORM_LEGACY_OPTIONS=1将高版本的“变换+移动对象”还原为4.0版本变换样式的环境变量UGII_ENABLE_TRANSFORM_LEGACY_OPTIONS=1针对NX6.0以上版本的变换命令改成 UG4.0经典变换界面UGII_DISPLAY_DEBUG=1 NX新版开启“经典工具条”命令;4、工程图方面UGII_Surface_Finish=ON在NX6.0制图模块中显示粗糙度命令UGII_DRAFTING_HOLE_TABLE=1在NX6.0制图模块中显孔表命令5、添加后处理程序输出路径环境变量UGII_CAM_POST_OUTPUT_DIR=D:\NC（后处理放置文件路径）6、设置启动文件放置路径环境变量UGII_ROOT_DIR= D:\Program Files\UGS\NX 7.5\UGII（启动文件放置路径）7、设置UG安装路径环境变量UGII_BASE_DIR= D:\Program Files\UGS\NX 7.5\UGII（UG安装路径）8、UG自动调用安装外挂环境变量UGII_USER_DIR 定义用户二次开发程序目录UGII_SITE_DIR 定义用户共用二次开发程序的目录UGII_VENDOR_DIR 定义第三方二次开发的程序目录UGII_GROUP_DIR 这个也能用9、UG背景图片设置环境变量UGII_BACKGROUND_PICTURE=D:\TS_NX\NX.JPG10、WIN7系统下安装安装UG7.0以上版本拖工具条卡死解决办法UGII_BACKGROUND_URL=NONE12、UGII_COUNTRY=PRC启用GC工具箱13、UGII_MODL_DEMO=1增加此变量后NX的合并面命令会多出一个新的选项14、NX12.0 调出方法“引导曲线”驱动方法;变量名(N):UGII_CAM_ENABLE_AREAMILL_SPIRAL变量值(N):1变量名(N):UGII_CAM_ENABLE_GUIDED_CURVE变量值(N):1Ps:引导曲线是NX12.0在加工部分增加的为数不多的新命令;15、许可证服务器环境变量(NX9.0以上版本);变量名(N):SPLM_LICENSE_SERVER变量值(V):27800@server Name许可证服务器环境变量(NX9.0以下版本);变量名(N):UGS_LICENSE_SERVER变量值(V):27800@server NamePs:如果电脑中安装了NX12.0之后想继续使用NX9.0以下版本,需要新建或更改许可证服务器环境变量值。
NX8.0安装教程
NX8.0安装详细步骤1、下载解压后，进入文件夹，找到UGSLicensing双击打开NX软件的一些曲面教程，点击连接直接打开1、电熨斗看图造形2、消失面UG教程3、舞动太极之NX4扫掠的做法4、雪花形简单构面题的教程5、四通曲面题我的做法6、点火枪教程7、舞动太极之UG6.0扫描功能的做法8、三岔湖另类解法2、用记事本打此文件9、变异雪花-构面题的教程10、三叉湖过中点加厚题我的做法11、扫描变通题教程(开放中)12、情人节给NX版友的小李----简单手柄造型13、电吹风吹嘴构面-我的做法14、关于渐消失面练习题的做法15、二分钟教你补好五边面16、电动车头视频教程不次就后悔哦17、烤鸭07版经典曲面UG教程含prt---(15F)18、心形面我的做法3、用记事本打开后，用您的计算机名替换这里，然后保存19、试发构面题2-手柄勾面的教程20、吸尘器外形简单构面视频教程(开放下载)21、画耳机图22、壁灯座曲面练习------雅芳的做法23、排球两种画法24、排球的另种画法25、鸭题鸡做~PLA版大的贝壳造型题UG图文教程26、牛鞭蓝牙曲面题我的做法27、庆元旦简单补面题，经典教程讨论28、8字扣之5.0桥接约束面应用4、同一个文件夹内，双击Imtools29、松鼠尾巴构面教程30、汽车曲面造型之我的做法，迎新年，本人首次发帖做教程31、松鼠圖面造型教程32、波纹花瓶曲面教程（表达式应用教程）33、一个补面题我的解法34、来个曲面题目有点难（我的思路）相切的35、贝壳幻灯教程+图片练习+UG参考图档36、图文教程：石头曲面造型，另一种做法37、接面練習的做法38、转自Proe版块,做面加厚5、设置服务启动项39、水龙头曲面教程40、曲面修补的做法及讨论41、根据图片建模（转自烤鸭版块）教程42、咖啡壶盖逆向练习参考教程43、电饭堡看图造型教程44、无收敛式"雪花牌"构面奇招45、<一个瓶子>UGNX曲面的教程46、简单曲面，，我也来个47、NX简单曲面题2图片教程(附带有参数的PRT)48、看图作画-原创尿壶教程6、请按图中标注的步骤进行操作，Server启动成功后，关闭此窗口49、曲面造型-非常6+1的做法锦集50、世博吉祥物“海宝”之终结版教程51、七通管动画教程上传52、七通管NX6.0曲面教程我的做法53、37版的第100曲面加厚题教程54、NX6变扫作元宝及其渲染教程55、海豚图片建模视频教程56、淋浴喷头逆向视频教程57、花洒点造型58、NX6三通曲面教程锦集7、NX8.0的目标下，找到UGII文件夹，双击打开59、卡铁挂件教程60、水笼头曲面造型贴---我的两种做法61、水笼头把手曲面造型题--NX教程63、图片建模系列之油壶曲面【图文教程】64、[牙齿造型]牙尖和压根的另一做法65、曲面加厚视频教程66、鞋楦圖片造型我的做法67、鸟巢——我的做法，视频68、NX多边面拆面技巧视频教程8、打开UGII文件夹内找到ugraf,右键发送到桌面快捷方法打开，完成全部安装。
