传热学实验_空气横掠单管时平均换热系数的测定
空气横掠单管时平均换热系数的测定热交换器中广泛使用各种管子作为传热元件，其外侧通常为流体横向掠过管子的强制对流换热方式，因此测定流体横向掠过管子时的平均换热系数是传热中的基本试验。
本实验是测定空气横向掠过单圆管时的平均换热系数。
一、实验目的及要求1．了解实验装置、熟悉空气流速及管壁温度的测量方法，掌握测试仪器、仪表的使用方法；2．通过对实验数据的综合、整理，掌握强制对流换热实验数据整理的方法；3．了解空气横掠管子时的换热规律。
二、基本原理根据对流换热的分析，稳定受迫对流的换热规律可用下列准则关系式来表示： Pr)(Re,f Nu = （1）对于空气，温度变化范围又不大，上式中的普朗特数Pr 变化很小，可作为常数看待。
故上式简化为：(Re)f Nu = （2） 努谢尔特数：λαD Nu = 雷诺数： νuD =Re其中：α――空气横掠单管时的平均换热系数，)/(2C m W ︒；u ――来流空气的速度，s m /；D ――定型尺寸，取管子外径，m ；λ――空气的导热系数，)/(C m W ︒；ν――空气的运动粘度，s m /2要通过实验确定空气横向掠过单管时Nu 与Re 的关系，就要求实验中雷诺数Re 有较大范围的变化，才能保证求得的准则方程式的准确性。
改变雷诺数可以通过改变空气流速u 及管子直径D 来达到。
改变流速u 受风机压头及风量的限制。
本实验采用在不同的空气速度条件下进行实验，就可以达到Re 较大范围的变化。
测量的基本量为：管口的空气流速、空气温度、管子表面的温度及管子表面散出的热量。
然后将全部实验结果整理在一起，以求得换热准则关系的具体表达式。
三、实验装置及测量系统实验装置本体是由风源和实验段构成。
风源为一箱式风洞，似一个工作台。
风机、稳压箱、收缩口都设置在箱体内。
风箱中央为空气出风口，形成一有均匀流速的空气射流。
实验段的风道直接放置在出风口上。
风机吸入口有一调节风门，可以改变实验段风道中的空气流速。
实验指导-对流传热系数的测定
对流传热系数的测定实验一． 实验目的1． 掌握对流传热系数的测定方法；2． 学习确定对流传热关联式中系数A 和指数的方法； 3． 了解套管换热器的结构； 4． 学习测温热电偶的使用方法。
二． 实验内容1． 测定空气在套管换热器内管中作强制对流时的对流传热系数； 2． 利用图解法确定准数关联式中的常数A 和。
三． 实验原理对流传热系数是研究传热过程和换热器性能的重要参数。
本实验以空气为冷流体流过套管换热器的内管，饱和水蒸汽作为热流体流过环隙，故以下仅就空气在圆形直管内作强制湍流流动时的对流传热系数的测定进行讨论。
空气在管内被加热，据牛顿冷却定律有： 式中, 传热量Q ，W ；A: 空气在管的内表面积，m 2 T: 传热管内表面的平均温度, ℃ t: 空气的平均温度, ℃t 1: 空气进口温度，℃ t 2: 空气出口温度，℃。
因传热管为紫铜管，导热系数很大，且管壁很薄，故可认为近似于传热管外壁表面的平均温度。
对于强制对流，准数Gr 可忽略，故 式中系数A 和指数可用图解法和多元线性回归法确定。
本实验采用图解法。
用图解法对多变量方程进行关联时，要对不同变量和分别回归。
为便于掌握此关联方法，可取你＝0.4（因实验中空气被加热），这样就把多变量方程简化为单变量方程了。
即或对上式两边取对数，得一直线方程在双对数坐标系中以为 纵坐标， 为横坐标，对实验数据进行标绘时，所得直线的斜率即为方程式中的指数。
系数A 可由截距求出。
()Q T t Aα=⋅-⋅ t 12t +t ＝2Re m nNu A Pr =⋅⋅0.4Re m Nu A Pr =⋅⋅0.4RemNu A Pr =⋅0.4ln ln ln ReNu A m Pr=+⋅0.4ln NuPrln Re四. 设备主要技术数据2.空气流量计(1) 由孔板与压力传感器及数字显示仪表组成空气流量计。
空气流量由公式[1]计算。
（第1套）6203.00)(113.18P V t ∆⨯= (1)其中，0t V - 20℃ 下的体积流量，m 3/h ；P∆-孔板两端压差，Kpa1tρ-空气入口温度（及流量计处温度）下密度，kg/m 3。
自由对流横管管外放热系数的测定

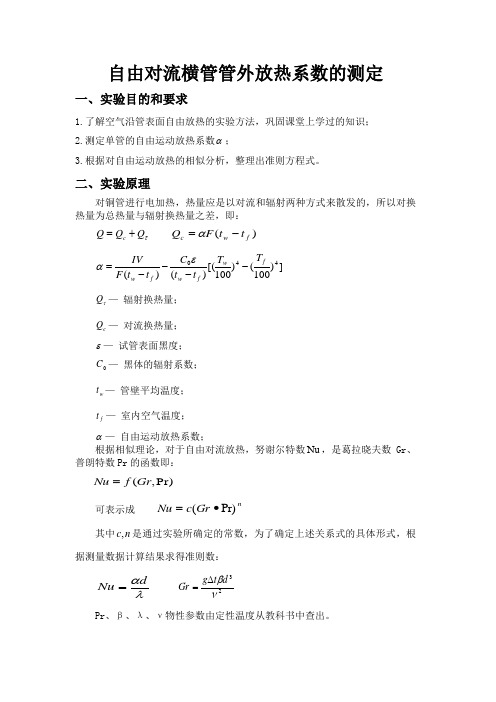

自由对流横管管外放热系数的测定一、实验目的和要求1.了解空气沿管表面自由放热的实验方法，巩固课堂上学过的知识；2.测定单管的自由运动放热系数α；3.根据对自由运动放热的相似分析，整理出准则方程式。
二、实验原理对铜管进行电加热，热量应是以对流和辐射两种方式来散发的，所以对换热量为总热量与辐射换热量之差，即：τQ Q Q c += )(f w c t t F Q -=α])100()100[()()(440f w f w f w T T t t C t t F IV----=εατQ — 辐射换热量； c Q — 对流换热量；ε— 试管表面黑度；0C — 黑体的辐射系数； w t — 管壁平均温度；f t — 室内空气温度；α— 自由运动放热系数；根据相似理论，对于自由对流放热，努谢尔特数Nu ，是葛拉晓夫数Gr 、普朗特数Pr 的函数即：Pr),(Gr f Nu = 可表示成 n Gr c NuPr)(∙=其中n c ,是通过实验所确定的常数，为了确定上述关系式的具体形式，根据测量数据计算结果求得准则数：λαdNu = 23νβd t g Gr ∆= Pr 、β、λ、ν物性参数由定性温度从教科书中查出。
该变加热量，可求得一组准则数，把几组数据标在对数坐标上得到以Nu为纵坐标，以Gr、Pr为横坐标的一系列点，画一条直线，使大多数点落在这条直线上或周围，根据：c=nNu+lg(Pr).lglg Gr为这条直线的斜率即为n，截距为c。
三、实验装置及测量仪表实验装置有实验管（四种类型），支架、测量仪表电控箱等组成。
实验管上有热电偶嵌入管壁，可反映出管壁的温度，由安装在电控箱上的测温数显表通过转换开关读取温度值。
电加热功率则可用数显电压表、电流表测定读取并加以计算得出。
四、实验步骤1.正确连接好线路，经指导老师检查后接通电源；2.按动控制箱上控制开关，选择任一直径的实验管进行加热，调整好调压器，将管壁温度控制在200℃左右。
气体强制对流给热系数的测定
5.4 气体强制对流给热系数的测定 P108一．实验目的：1.测定强制对流的给热系数；2.数据整理成特征关联式。
二．实验原理：对于流体在圆形直管中作强制湍流时的对流传热系数的准数关联式可以表示成：Re Pr a bNu A = （1） 系数A 与指数a 和b 则需由实验加以确定。
对于气体，Pr=0.7基本上不随温度而变b=0.4，可视为一常数，因此，式（1）可简化为： Re a Nu C =lg lg lg Re Nu C a =+ （2）式中： λαd Nu 2= μρdu =Re 通过实验测得不同流速下转子流量计的流量，空气的进、出口温度和换热器的壁温（因为换热器内管为紫铜管，其导热系数很大，且管壁很薄，故认为内、外壁温度与壁面的平均温度近似相等，进出口处温度略有偏差，取算术平均值），根据所测的数据，经过查物性数据和计算，可求出不同流量下的Nu 和Re ，然后用线性回归方法（最小二乘法）确定关联式Re a Nu A =中常数A 、a 的值。
三．实验流程及设备四、主要实验步骤五、注意事项：1.区别传热面积与截面积；2排气、排水；3.用origin 对数据进行处理。
六、提问：1.此装置是否可以测定K ？答：可以，根据传热机理：21()m V P Q A t q C t t αρ=∆=-可知，由于蒸气的对流传热系数一般>104，而紫铜管的导热系数也很大，二者的热阻占总热阻的比例很小，可忽略不计，这样冷流体侧的对流传热系数可作为总传热系数对待。
可用12111K δααλ=++∑来分析。
2. 一般换热的三种方式是什么？答：蓄热式，间壁式，冷热流体直接混合式。
3. 传热机理：传热通过哪三种方式进行？A.辐射：斯蒂芬-波耳兹曼定律。
B.热传导：傅利叶定律；C.对流：牛顿冷却定律。
4. 间壁式换热器类型：夹套式、沉浸式、喷淋式、套管式、管壳式 P223本实验使用套管式换热器，冷热流体分别走管程和壳程。
实验指导书(对流传热表面传热系数的测定)
对流传热表面传热系数的测定一、实验目的1、掌握强制对流传热表面传热系数的测定方法；2、通过实验掌握确定表面传热系数实验关联式中待定系数A 和指数m 、n 的方法；3、通过实验提高对表面传热系数实验关联式的理解，并分析影响表面传热系数的因素，了解工程上强化传热的措施。
二、实验原理由相似原理可知，对流传热的实验数据应当表示成相似准则数之间的函数关系，以管内单相强制对流传热为例，实验关联式的一般形式为：n m A Nu Pr Re ⋅⋅=在本实验中，由于管内空气被加热，可取4.0=n ，则4.0Pr Re ⋅⋅=m A Nu ，式中A和m 为待定系数与指数。
对方程两边同时取对数，则得到直线方程Re lg lg lg4.0m A RNu+=，在直线上任取两点的函数值代入方程中，即可得到系数A 和指数m 的值。
本实验通过调节空气的流量，测得对应的表面传热系数，然后将实验数据整理为Nu 、Re 和Pr 等特征数，通过双对数坐标作图法求得待定系数A 和指数m 的值。
表面传热系数h 的获得：由牛顿冷却定律得m t hA Q ∆=h ——空气侧表面传热系数，)/(2k m W ⋅；Q ——传热量，W ； A ——传热面积，2m ；m t ∆——管壁与管内空气的对数平均温差，℃。
传热量Q 还可由下式求得：3600/)()(1212t t Vc t t c q Q p p m -=-=ρV ——空气的体积流量，h m /3。
V 由孔板流量计测得：54.08.26R V=，R是孔板压降（kPa ）；ρ——空气的密度，3/m kg ；p c ——空气的定压比热容，)/(k kg J ⋅；1t 、2t ——空气进出口温度，℃。
λhdNu =，νud=Re ，ληpc =Pr三、实验装置该装置为套管换热器（见下图），空气走内管，蒸汽走环隙，外管为玻璃管，内管为φ25×2mm 紫铜管，有效长度为1.25m 。
空气进出口温度和壁温分别由铂电阻（Pt100）测量，测壁温的两支铂电阻用导热绝缘胶固定在管外壁，孔板流量计的压差通过压力传感器转换为电信号由表头显示,其单位为kPa 。
管内强制对流传热膜系数的测定
装订 线实验报告课程名称： 过程工程原理实验 指导老师： 成绩：__________________实验名称： 管内强制对流传热膜系数的测定 实验类型：________________同组学生姓名：__________一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的1、了解套管式换热器的结构和传热热阻的组成。
2、学习测定流体间壁换热总传热系数的实验方法。
3、掌握近似法和简易Wilson 图解法两种从传热系数实验数据求取对流传热膜系数的数据处理方法。
4、掌握根据实验数据获得传热准数经验公式的方法和数学工具。
5、掌握热电偶、UJ-36电位差计的长图式自动记录仪的使用方法。
二、实验内容1、在空气-水套管换热器中，测定一系列空气流量条件下冷、热流体进、出口温度。
2、通过能量衡算方程式和传热速率基本方程式计算总传热系数K i 的实验值。
3、分别用近似法、简易Wilson 图解法求取空气侧对流传热膜系数αi 。
4、根据实验获得的对流传热膜系数αi 和空气流速u i ，整理得到努赛尔数Nu 与雷诺数Re 之间的幂函数型经验公式。
5、把实验获得的经验公式与化工原理教材和参考书中的列出的同类公式进行比较，讨论其异同点。
6、根据实验装置情况分析实验测试数据的误差来源。
三、实验原理流体与固体壁面间的对流传热过程可以用牛顿冷却定律描述：()w Q A t A T t αα=∆=− （1）式中 Q ——总传热速率，W ；α——对流传热膜系数，W/ m 2·K ；A——传热面积，m 2 ； T ——流体温度，K ；t w ——固体壁面温度，K 。
如果能够用实验直接测定流体温度T 和固体壁面温度t w ，,则可以根据式（1）的关系直接计算对流膜系数α ：()w Q Q A t A T t α==∆− （2）对于多数情况而言，直接测定固体壁面的温度是一件相当困难的任务，实验技术成本高且数据准确性差。
