2标段市政排水管道安装施工监理细则
市政道路排水监理细则
市政道路排水监理细则某某某某某某某某某某某某工程监理实施细则编制：审核：某某某某某某某某监理有限公司二0一二年八月目录一、工程概况二、监理依据三、监理控制程序四、监理控制的原则五、监理控制基本方法六、分部、分项工程重点和难点1施工测量精度控制；2路基、路槽工程质量控制；3结构物回填质量控制；4水泥稳定碎石基层质量控制；5沥青混凝土路面透油层撒布质量控制；6沥青混凝土路面工程质量控制；7道路附属工程质量控制；8排水及地下管线工程质量控制；9景观绿化工程质量控制。
一、工程概况某某某某某某某某某某某道路、排水工程位于某某市南部福利园区，北临某某路，南靠护城大堤。
为了方便福利园区路网结构，本次设计依据某某市总体规划修建某某某某某某某某某某某道路、排水工程。
某某某某某某红线宽度为40米，属于城市生活型次干道，全长370.357米。
排水采用雨污分流制，污水管道位于道路中心线西13米慢车道位置，雨水管道位于道路中心线东13.5米的慢车道位置。
排水出路问题：由于该路排水出路为某某某路雨污水主管道，而现状某某路为公路，公路北侧有一较浅路边沟，且排水不畅，排水管网并没有按规划形成，而某某某公路又是一条非常繁忙的公路，经与业主等部门沟通后确定本次工程雨水过路暂时接入郑汴路北道路边沟；污水也同时预留至郑汴路北侧边沟，并在某某路中南4.5米位置东西两侧均预留DN600的2米短管，为郑汴路主管同时做好预留，但污水修成后暂时仍无处排放。
主要工程内容包括快车道、慢车道、人行道、雨水及污水设施。
1污水工程概况：污水工程管道采用玻璃钢夹砂管：DN500549米，DN6004米，Φ1000检查井21座。
2雨水工程概况：雨水工程采用玻璃钢夹砂管。
主要包括：DN800管道386米，DN600管道156米，DN300管道256米，Φ1250检查井20座，砖砌联合式单箅雨水口34座，砖砌联合式双箅雨水口2座。
3、道路工程概况：道路工程主要工程量：快车道5458.98㎡、慢车道2473.7㎡、人行道2747㎡。
市政道路工程和排水管道监理细则.doc
市政道路工程和排水管道监理实施细则市政工程质量等级评定按建设部19xx年颁发城建[19xx]68号文件《市政工程质量等级评定规定》的通知和广东省建委95年《市政工程质量等级评定补充规定》及行业标准（CJJ1－90、CJJ3－90）执行。
填土密实度，砂浆抗压强度，混凝土抗压，抗折强度值，不得低于设计规定外，还应符合国家标准《混凝土结构工程施工及验收规范》（GB50204－92）、《市政工程施工技术规程》等规定。
市政工程所需原材料如砂、石、沥青、木材、钢材、水泥、石灰、管材等的原材料和半成品质量标准必须符合现行有关标准执行。
并参照钢筋工程、砼工程、砖石工程监理实施细则中相关部分执行。
A.道路工程一.测量1.必须采取有效措施，保护好轴线桩和水准点。
2.水准点不够时，可以增设临时水准点，并要求不少于2个。
3.一切点位和高程，都必须经过复核后才能使用，并应经常校核。
4.已建好的构筑物与本工程衔接的平面位置及高程，开工前必须校核。
5.水准点闭合差：±12L mm，式中Ｌ为水准点之间的水平距离，单位为ｋｍ。
6.导线方位角闭合差：±40 n秒，式中n为测站数。
7.直接丈量测距的允许偏差如下表（用钢尺量测）：1.路基回填土不得采用淤泥、腐植土及含有机物的垃圾。
填土高度每次300mm左右，分层压实。
路槽不得有翻浆、弹簧、起皮、波浪、积水等现象。
用12~xxxx，轮迹深度不得大于5mm。
（1）△路基土方压实度（重型击实标准）按设计要求如下：路床以下深度填方：0~80cm为95 %；80~xxxx大于xxxx挖方：0~30cm为95 %。
（2）中线高程每20m测1点，允许偏差±20mm（3）平整度每20m检验3点，允许偏差20mm。
（4）宽度每40m检验1点，允许偏差+200mm，0。
（5）横坡每20m检验6点允许偏差±20mm，且不大于0.3%。
2.路肩必须直顺，表面必须平整，不得有阻水现象。
市政排水管渠工程监理细则

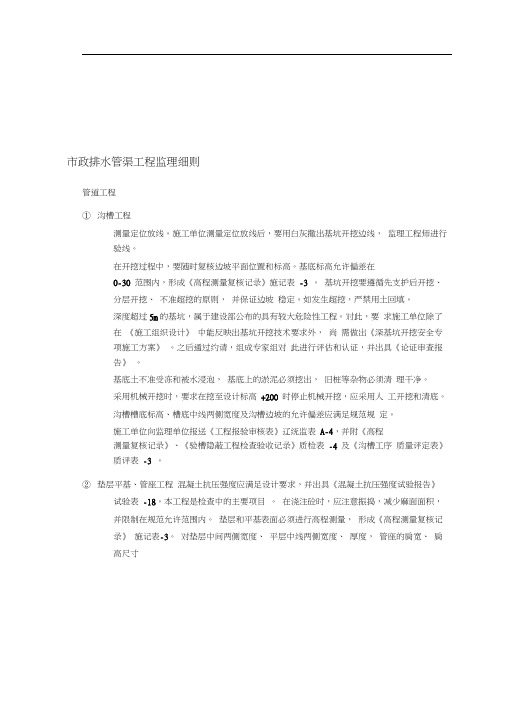

市政排水管渠工程监理细则管道工程①沟槽工程测量定位放线。
施工单位测量定位放线后，要用白灰撒出基坑开挖边线，监理工程师进行验线。
在开挖过程中，要随时复核边坡平面位置和标高。
基底标高允许偏差在0-30 范围内，形成《高程测量复核记录》施记表-3 。
基坑开挖要遵循先支护后开挖、分层开挖、不准超挖的原则，并保证边坡稳定。
如发生超挖，严禁用土回填。
深度超过5m的基坑，属于建设部公布的具有较大危险性工程。
对此，要求施工单位除了在《施工组织设计》中能反映出基坑开挖技术要求外，尚需做出《深基坑开挖安全专项施工方案》。
之后通过约请，组成专家组对此进行评估和认证，并出具《论证审查报告》。
基底土不准受冻和被水浸泡，基底上的淤泥必须挖出，旧桩等杂物必须清理干净。
采用机械开挖时，要求在挖至设计标高+200 时停止机械开挖，应采用人工开挖和清底。
沟槽槽底标高、槽底中线两侧宽度及沟槽边坡的允许偏差应满足规范规定。
施工单位向监理单位报送《工程报验审核表》辽统监表A-4，并附《高程测量复核记录》、《验槽隐蔽工程检查验收记录》质检表-4 及《沟槽工序质量评定表》质评表-3 。
②垫层平基、管座工程混凝土抗压强度应满足设计要求，并出具《混凝土抗压强度试验报告》试验表-18。
本工程是检查中的主要项目。
在浇注砼时，应注意振捣，减少麻面面积，并限制在规范允许范围内。
垫层和平基表面必须进行高程测量，形成《高程测量复核记录》施记表-3。
对垫层中间两侧宽度、平层中线两侧宽度、厚度，管座的肩宽、肩高尺寸进行量测，其偏差应在规范允许范围内。
施工单位向监理单位报送《工程报验审核表》辽统监表A-4，并附《平基、 管座工序质量评定表》质评表 -3 、《垫层和平基表面高程测量复核记录》 施记表-3、《平基、 管座隐蔽工程检查验收记录》 质检表-4 、 《混凝土抗压 强度试验报告》试验表 -18 。
③ 管道安装工程管子进场应有产品合格证， 并按进场材料、 构配件进行报验， 形成《材料 / 构配件检查记录》。
市政道路工程和排水管道监理实施细则

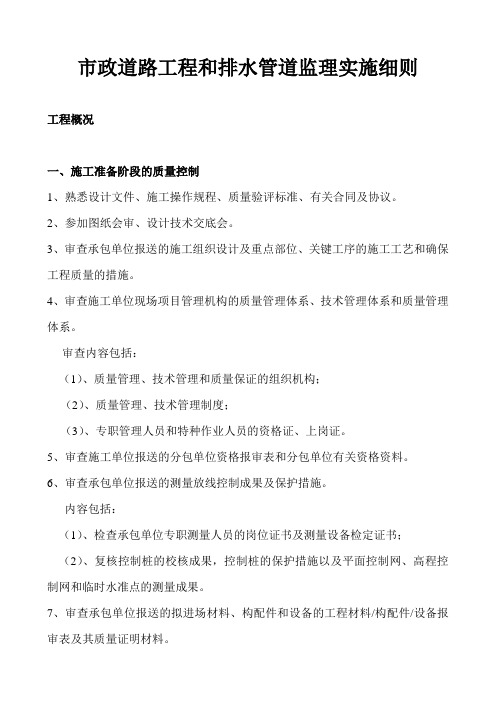

市政道路工程和排水管道监理实施细则工程概况一、施工准备阶段的质量控制1、熟悉设计文件、施工操作规程、质量验评标准、有关合同及协议。
2、参加图纸会审、设计技术交底会。
3、审查承包单位报送的施工组织设计及重点部位、关键工序的施工工艺和确保工程质量的措施。
4、审查施工单位现场项目管理机构的质量管理体系、技术管理体系和质量管理体系。
审查内容包括：（1）、质量管理、技术管理和质量保证的组织机构；（2）、质量管理、技术管理制度；（3）、专职管理人员和特种作业人员的资格证、上岗证。
5、审查施工单位报送的分包单位资格报审表和分包单位有关资格资料。
6、审查承包单位报送的测量放线控制成果及保护措施。
内容包括：（1）、检查承包单位专职测量人员的岗位证书及测量设备检定证书；（2）、复核控制桩的校核成果，控制桩的保护措施以及平面控制网、高程控制网和临时水准点的测量成果。
7、审查承包单位报送的拟进场材料、构配件和设备的工程材料/构配件/设备报审表及其质量证明材料。
8、审查承包单位报送的工程开工报审表及相应资料。
二、施工阶段的质量控制（一）、路基工程质量控制1、预控措施（1）、检查施工单位的人员组织机构是否落实，督促施工单位按已审批的施工方案进行施工；（2）、探明地下管线设施走向，并加以保护；（3）、对控制桩进行复测和施工放样工作予以抽查；（4）、清除路基范围内的杂物和障碍物；（5）、排引处理影响施工的地面水和地下水；（6）、依据进场压实机具性能进行实地压实试验，确定有效压实厚度和压实遍数等施工参数；（7）、对填方土样作击实试验，以得出最佳含水量和最大密实度的技术数据。
2、施工阶段的质量控制（1）、路基填土不得使用腐殖土、生活垃圾土和淤泥；（2）、路基填土不得含草、树根等杂物，粒径超过10cm的土应打碎；（3）、新填路基地段，应将原地面翻松整平、压实。
若原地面横坡度陡于1:5时，应将原地区挖成台阶形，台阶宽度不小于1m，高度不宜大于30cm.；（4）、填筑路堤必须在整个宽度内分层填筑碾压，逐层检验压实度，最大厚度必须与压实机具的功能相适应，一般不超过20~30cm，具体厚度应由现场试验确定。
市政道路工程和排水管道监理实施细则

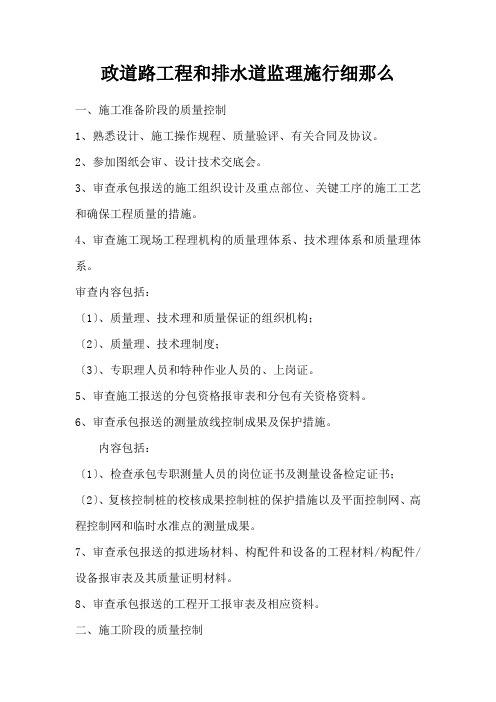

政道路工程和排水道监理施行细那么一、施工准备阶段的质量控制1、熟悉设计、施工操作规程、质量验评、有关合同及协议。
2、参加图纸会审、设计技术交底会。
3、审查承包报送的施工组织设计及重点部位、关键工序的施工工艺和确保工程质量的措施。
4、审查施工现场工程理机构的质量理体系、技术理体系和质量理体系。
审查内容包括：〔1〕、质量理、技术理和质量保证的组织机构；〔2〕、质量理、技术理制度；〔3〕、专职理人员和特种作业人员的、上岗证。
5、审查施工报送的分包资格报审表和分包有关资格资料。
6、审查承包报送的测量放线控制成果及保护措施。
内容包括：〔1〕、检查承包专职测量人员的岗位证书及测量设备检定证书；〔2〕、复核控制桩的校核成果控制桩的保护措施以及平面控制网、高程控制网和临时水准点的测量成果。
7、审查承包报送的拟进场材料、构配件和设备的工程材料/构配件/设备报审表及其质量证明材料。
8、审查承包报送的工程开工报审表及相应资料。
二、施工阶段的质量控制〔一〕、路基工程质量控制1、预控措施〔1〕、检查施工的人员组织机构是否落实催促施工按已审批的施工方案进展施工；〔2〕、探明地下线设施走向并加以保护；〔3〕、对控制桩进展复测和施工放样工作予以抽查；〔4〕、去除路基范围内的杂物和障碍物；〔5〕、排引处理影响施工的地面水和地下水；〔6〕、根据进场压实机具性能进展实地压实试验确定有效压实厚度和压实遍数等施工参数；〔7〕、对填方土样作击实试验以得出最正确含水量和实度的技术数据。
2、施工阶段的质量控制〔1〕、路基填土不得使用腐殖土、生活垃圾土和淤泥；〔2〕、路基填土不得含草、树根等杂物粒径超过10cm的土应打碎；〔3〕、新填路基地段应将原地面翻松整平、压实。
假设原地面横坡度陡于1:5时应将原地区挖成台阶形台阶宽度不小于1m高度不宜大于30cm.；〔4〕、填筑路堤必须在整个宽度内分层填筑碾压逐层检验压实度厚度必须与压实机具的功能相适应一般不超过20~30cm详细厚度应由现场试验确定。
给排水管道工程监理实施细则
给排水管道工程监理实施细则一、引言排水管道工程是建筑工程的重要组成部分，对于保障建筑物正常使用和人们生活的舒适度至关重要。
为了确保排水管道工程施工质量和安全性，进行监理是必要的。
本文将针对排水管道工程监理进行详细的实施细则。
二、监理范围和目标1.监理范围：a.排水管道工程施工材料的质量检验、验收；b.施工图纸、施工方案的审核以及现场工程的实际施工情况监测；c.管道安装、连接工艺的把关；d.管道施工中的质量控制，如焊口质量、密封性检查等；e.排水系统的试压、试验等；2.监理目标：a.确保施工工艺符合相关规范和标准的要求；b.确保施工质量符合相关规范和标准的要求；c.及时发现和解决施工中出现的问题；d.提出合理的建议和改进建议，以提高施工质量。
三、监理流程及实施步骤1.前期准备：a.审查施工单位的资质，确保其具备相关工程施工的能力；b.审查工程施工图纸和方案，确保其符合规范和标准要求；c.制定监理计划和工作方案，明确监理工作的目标和重点。
2.施工前监理：a.对施工材料进行质量检验，包括主要材料的检验标准和方法；b.对施工图纸进行审核，包括管道连接方式、安装要求等；c.参与工程招投标及施工讨论会，了解工程进展和施工方案；d.检查施工设备和施工人员的准备情况。
3.施工中监理：a.定期进行现场巡查，检查施工进度、质量和安全状况；b.检查施工过程中的节点工程，如穿越墙面、地面、楼板等；c.对施工工艺和施工质量进行监督和把关；d.审查施工记录和报告，记录施工中的重点问题和存在的风险；e.确保施工符合相关监管要求和标准。
4.施工后监理：a.对排水管道系统进行试压、试验，确保系统的正常运行；b.检查竣工图纸和相关验收文件的准备情况；c.进行验收检查，确保工程达到设计要求和相关规范的要求；d.出具监理报告，总结工程质量和施工过程中存在的问题，并提出改进建议。
四、监理人员和要求1.监理工程师：a.应具备相关工程专业背景和相应的岗位职称；b.应熟悉相关的标准和规范要求；c.应具备一定的现场施工经验和质量控制能力。
市政给水管道安装施工监理细则
市政给水管道工程施工监理细则一、工程概况及特点此处略，届时由现场监理人员根据专业的具体情况填写。
二、监理依据1、《建设工程监理规范》GB/T50319-2013；2、《厦门市建设工程监理管理办法》厦门市政府令105号；3、《建设工程质量管理条例》国务院279号令；4、《给排水管道工程施工及验收规范》（GB50268—2008）；5、工程监理规划；6、工程监理合同，业主与承包商签订的工程承包合同；7、经有关部门审查批准的工程设计文件。
三、质量检查验收内容与要求1、测量放线检查验收（测量放线应符合设计及规范要求，尺寸偏差应控制在允许的范围之内）。
2、管道沟槽开挖，放坡，支护质量检查验收(满足设计及规范要求,各项偏差均应控制在规范允许范围之内)。
3、给水管道防腐质量检查验收(防腐材料符合设计要求,防腐层厚度及层数符合设计及规范要求)。
4、管道及设备基础质量检查验收(强度达到设计指标,尺寸偏差应控在允许的范围之内)。
5、给水管道及闸阀安装质量检查验收(符合设计及规范要求,尺寸偏差应控制在规范允许的范围之内)、6、闸阀井砌筑质量检查验收(满足设计及规范要求)。
7、管道顶进质量检查验收(满足设计及规范要求，各项安全措施得当)。
8、管道强度试验检查验收(满足设计及规范要求)；9、管道冲洗消毒检查验收(符合规范要求)；10、管沟回填质量检查验收(应分层定夯实,满足规范要求,其密度符合设计及规范要求)。
11、给水设备安装质量检查验收(满足设计及规范要求，尺寸偏差应控制在允许的范围之内)。
12、系统调试(满足设计及规范要求，各技术指标符合规定)。
13、设计及规范规定的其它内容。
四、需要预防的主要质量通病1、管沟超挖或铺设在未按设计要求经夯实松散土层上,是造成管道产生不均匀沉陷质量事故的主要原因。
2、管道的高程和坐标与设计不符.。
3、雨季施工未做好沟槽排水措施，或雨水流入沟槽产生积水泡槽、漂管、折裂等事故。
4、管道基础和设备基础未达到设计规定的强度就进行安装。
市政排水监理实施细则
市政排水监理实施细则第一章总则第一条为了加强市政排水建设工程的监理管理，确保工程质量，遵循相关法律法规，制定本细则。
第二条市政排水监理实施细则适用于各类市政排水建设工程的监理管理。
第三条市政排水建设工程监理应当坚持“质量第一、安全第一、文明施工”的原则，加强监督检查，确保工程按照设计要求和相关规范进行施工。
第四条市政排水建设工程监理应当具备相应的资质和经验，并严格按照法律法规执业。
第五条市政排水建设工程监理应当加强与建设单位和施工单位的协调配合，及时解决工程施工中的问题和纠纷。
第六条各级地方政府应当加大对市政排水建设工程监理的支持力度，提供必要的保障和资源。
第二章监理工作的组织与管理第七条市政排水建设工程监理应当由专业的监理机构承担，监理机构应当具备相应的资质和人员配备。
第八条市政排水建设工程监理机构应当制定监理实施方案，并报备建设单位备案。
第九条市政排水建设工程监理机构应当设立监理组织，负责具体的监理工作，监理组织应当由监理人员和技术人员组成。
第十条市政排水建设工程监理机构应当定期对监理人员进行培训，提高专业技术水平。
第十一条市政排水建设工程监理机构应当加强质量管理，确保监理工作的准确性和有效性。
第十二条市政排水建设工程监理机构应当建立健全监理工作档案和记录，确保资料的完整性和可查性。
第三章监理工作的内容与要求第十三条市政排水建设工程监理人员应当按照相关规定，参与工程的初步设计、施工图设计、施工过程中的施工质量检查、验收和交工手续办理等工作。
第十四条市政排水建设工程监理人员应当按照合同约定，及时提出问题和建议，并与建设单位和施工单位协商解决。
第十五条市政排水建设工程监理人员应当进行工程质量检查，确定质量问题，并及时提出整改要求和监督。
第十六条市政排水建设工程监理人员应当加强对施工人员的考核与管理，确保施工人员具备相应的资质和培训。
第十七条市政排水建设工程监理机构应当参与施工现场的安全监控，及时发现和解决安全隐患。
城市给排水监理实施细则排水管道施工与验收规范
城市给排水监理实施细则排水管道施工与验收规范城市给排水系统的建设和运行对城市的正常运行至关重要。
给排水管道作为其中一项重要设施，在施工与验收过程中要严格按照相关规范进行，以确保管道的稳定性和正常运行。
本文将探讨城市给排水监理实施细则下排水管道施工与验收的具体规范。
一、施工前准备1.设计确认在施工前，监理单位需要对排水管道的设计方案进行确认，包括管道的走向、材料、直径等。
确认后，将方案提供给施工单位，作为施工的依据。
2.材料准备施工单位应按照设计方案准备好所需的管材、管件、防水材料等，并对材料的质量进行检查，确保符合相关标准要求。
3.施工人员培训施工单位应对参与管道施工的工人进行相应的培训，确保他们熟悉施工规范和工艺要求，提高施工质量。
二、施工规范1.施工现场管理施工单位应组织专人进行施工现场管理，确保施工区域整洁、安全，并设置必要的警示标志，以避免人员误操作和事故发生。
2.开挖和铺设在开挖管沟时，要保证土质的排水性能，防止积水影响施工进度。
管道的铺设要保证坡度和弯曲度符合设计要求，同时检查管材的质量和连接方式是否正确。
3.施工工艺施工过程中，需严格按照工艺要求进行管道的切割、连接、固定等工艺操作。
连接处应使用合适的密封材料，确保管道无渗漏。
4.管道保护施工完成后，应及时对管道进行保护，严禁车辆碾压或搬运重物等可能对管道造成损害的行为。
保护措施包括设置警示标志、挂网保护等。
三、验收规范1.验收前准备在进行验收前，施工方应向监理单位提交相关的资料，包括施工记录、管道连接图、材料检测报告等，以便监理单位进行评估。
2.验收标准验收标准应符合相关的规范要求，包括管道的坡度、连接是否牢固、是否存在渗漏等方面。
监理单位应对排水管道进行全面检查，并出具验收报告。
3.验收合格后处理若排水管道验收合格，监理单位应向施工方出具验收合格证明，并将相关资料归档备案。
同时，监理单位应对未通过验收的问题进行整改和追责。
总结：城市给排水监理实施细则中的排水管道施工与验收规范对于保证城市给排水系统的稳定运行具有重要作用。
排水管道监理实施细则
排水管道监理实施细则一、引言排水管道是建筑物中起着重要作用的设施之一，保证排水系统的通畅和可靠运行对于建筑物的正常使用至关重要。
为了确保排水管道工程质量和安全可靠，监理是不可或缺的环节。
本文旨在制定排水管道监理实施细则，以确保工程的质量和安全。
二、监理单位的职责1.监理单位应具备相应的资质和技术实力，拥有专业的监理人员；2.监理单位应按照法律法规和相关规范标准进行监理工作，并及时向建设单位报告工作进展；3.监理单位应对施工方的施工计划、工艺流程、材料使用等进行审核，确保符合规范要求；4.监理单位应监督施工单位的施工现场管理，包括卫生状况、施工秩序、安全防护等；5.监理单位应制定监理计划和监理报告，对施工单位的工作进行评估。
三、监理流程1.审查设计方案：监理单位应对排水管道的设计方案进行审查，包括管道布置、管径选择、坡度设置等是否符合规范要求；2.施工前准备：监理单位应对施工单位的施工方案、材料清单、质量控制计划等进行审核；3.施工过程监督：监理单位应对施工单位的现场施工进行监督，包括材料验收、施工质量把控、安全防护等；4.施工过程记录：监理单位应对施工过程进行记录，包括现场检查记录、质量问题记录、安全事故记录等；5.施工质量评估：监理单位应对施工质量进行评估，包括工程验收、质量检测、问题整改等；6.监理报告编写：监理单位应根据实际情况编写监理报告，对工程的整体情况进行评估和汇总，向建设单位提供专业建议。
四、监理要求1.材料要求：监理单位应对排水管道的材料进行抽样检测，确保符合规范要求，并做好材料的质量档案；2.施工要求：监理单位应对施工过程进行监督，确保施工单位按照规范要求进行施工，包括施工现场秩序、工艺要求的掌握等；3.现场检查：监理单位应定期进行现场检查，发现问题及时指导施工单位进行整改；4.安全防护：监理单位应对施工现场的安全防护措施进行检查，并指导施工单位做好相关工作；5.质量验收：监理单位应按照规范要求对工程质量进行验收，确保工程的质量达到规定标准；6.完工报告和竣工图纸：监理单位应对工程的完工报告和竣工图纸进行审核，确保工程文件的完整性和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZXNB-15 编号：
真北路（云岭西路~区界）道路整治工程
监 理 实 施 细 则 (道路排水）
编写： 审批：
上海众兴建设工程监理有限公司 真北路（云岭西路~区界）道路整治工程 项目监理机构 年 月 日 目 录 一、监理依据 ................................................................................................................................... 0
二、专业工程特点 .......................................................................................................................... 1 三、监理工程流程 .......................................................................................................................... 2 四、监理控制目标及控制要点 ................................................................................................... 3 五、监理工作方法及措施 .......................................................................................................... 14 排水管道工程监理实施细则 一、监理依据 1、施工合同、监理合同； 2、施工图及相关勘测、设计、变更文件； 3、《混凝土和钢筋混凝土排水管》（GBIT11836-1999)； 4、《市政排水管渠工程质量检验评定标准》（CJJ3-90)； 5、《给水排水管道工程施工及验收规范》（GB50268—2008）； 6、《建设工程监理规范》GB50319—2013； 7、监理规划； 8、国家及省市现行的工程建设强制标准及其他相关的法律法规； 9、经过批准的施工组织设计、（专项）施工方案。 一）、测量设依据 测设依据主要有《工程测量规范GB50026-2007》，设计院提供的施工图纸、测绘单位提供的测量成果和建设单位提供的交桩成果。 二）、测量原则 （1）严格执行测量规范：先整体后局部，先控制后零散部位，从高级到低级，步步要检核。 （2）必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。 （3）定位工作执行自检、互检合格后再报检的工作制度。 （4）测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。 （5）明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。 （6）测量记录保证原始真实、数字正确、内容完整、字体工整，测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。 二、专业工程特点 本工程为道路大修项目，工程范围云岭西路至区界排水工程设计内容主要为配合道路整治对沿线雨水积水点进行改造。并对道路路面翻挖范围内的雨水连管的雨水管和雨水口进行翻排。 本工程涉及真南、真如、真光及云岭西路排水系统均属于今后雨水深隧服务范围内的排水系统，其收集管道可保留平隧的排水标准。 本工程雨水管均为真北路沿线收集管道，故雨水设计重视采用P二1单，综合径流系数为0.60。工程内容仅对部分雨水管道进行翻排，不涉及排水系统提标改造。 1、铜川路以北:对铜川路以北段损坏的雨水管进行翻排，翻排管径DN1000。 2、曹安路口：曹安路路口以西段雨水管，沿曹安路向西接入真光路2400*2800雨水箱涵，新建
雨水管道管径DN1000 。 3、云岭西路路口：现状Ф1500雨水管道上检查井损坏，采用Ф1500雨水管将其前后连道，采用
顶管施工、顶曹施工。监理另顶管工程监理施工细则。 4、本工程翻排及新建雨水管道管径DN600～Ф1500，雨水连管DN300～DN400。 三、监理工程流程 3 / 19 四、监理控制目标及控制要点 （一）目标控制值和见证试验项目及频率 1、原材料 名称 目标值 试验项目 试验频率 检查方法
水泥 品种、标号符合国家现行标准和设计要求 强度、初凝、终凝时间、安定性等 按进场批次和产品检验方案确定 查出厂合格证、试验检测报告
砂 质量应符合国家现行标准和设计要求 细度模数、含泥量等指标 按进场批次和产品检验方案确定
观察、检查试
验检测报告
烧结砖 质量应符合国家现行标准和设计要求 强度 按进场批次和产品检验方案确定
观察、检查试
验检测报告
钢筋 质量应符合国家现行标准和设计要求 强度、伸长率、冷弯等指标 按进场批次和产品检验方案确定 查出厂合格证、试验检测报告
柔性管材 质量应符合国家现行标准和设计要求 环刚度、伸长率等指标 按进场批次和产品检验方案确定 查出厂合格证、试验检测报告
钢筋砼管材 质量应符合国家现行标准和设计要求 外观、直径、壁厚、保护层等指标 每批次 查出厂合格证、用钢尺量
2、功能试验 试验项目 目标值 试验频率 检查方法 压实度 符合设计要求 两井之间或每1000㎡每层每侧一组（每组3点） 环刀法 砼、砂浆强度 符合设计要求 每50立方砌体或每浇筑一个台班一组试块 检查试验报告 闭水试验 符合规范及设计要求 雨水管道按全线段1/3 污水管道全线检查 按GB50268—2008规范9.3节规定进行 3、沟槽开挖允许偏差
检查项目 允许偏差（mm） 检验频率 检验方法 范围 点数
槽底高程 ±20 两井之间 3 用水准仪测量 槽底中线每侧宽度 不小于规定 两井之间 6 挂中线用钢尺量测，每测计3点
沟槽边坡 不陡于规定 两井之间 6 用坡度尺量测，每测计3点 4、管道基础允许偏差
检查项目 允许偏差 检验频率 检验方法 范围 点数
垫层 中线每侧宽度 不小于设计要求 每个验收批 每10m测1点，且不少于挂中心线钢尺检查，每侧一点 高程 0，-15 用水准仪测量 厚度 不小于设计要求 钢尺量测 砼基平中线每侧宽度 +10,0 挂中心线钢尺检查，每础、管座 基 3点 侧一点 高程 0，-15 用水准仪测量
厚度 不小于设计要求 钢尺量测 管座 肩宽 +10，-5 钢尺量测，挂高程线钢尺量测，每侧一点 肩高 ±20
土（砂及沙砾）基础
高程 0，-15 水准仪测量 平基厚度 不小于设计要求 钢尺量测
土弧基础腋角高度 不小于设计要求 钢尺量测 5、管道铺设允许误差（mm） 检查项目 允许偏差（mm） 检验频率 检验方法 范围 点数
水平轴线 15 每节管 1点 经纬仪测量或挂中线用钢尺量测 管底高程 Di≤1000 ±10
水准仪测量 Di＞
1000 ±15
6、检查井允许偏差 检查项目 允许偏差 检验频率 检验方法 范围 点数 平面轴线位置（轴向、垂直轴向） 15 每座 2 钢尺量测，经纬仪测量
机构断面尺寸 +10,0 2 钢尺量测 井室尺寸 长、宽 0，-15 2 水准仪测量
直径 ±20 钢尺量测
井口高程
农田或绿地 +20
1 水准仪测量 路面 与道路规定
一致 井底高程 Di≤1000 ±10
2 Di＞1000 ±15
踏步安装 水平及垂直间距、外露长度 ±10
1 用尺量测偏差较大值 脚窝 高、宽、深 ±10
流槽宽度 +10 7、雨水口、支管的允许偏差
检查项目 允许偏差 检验频率 检验方法 范围 点数
井框、井箅吻合 ≤10
每座 1 用钢尺量测较大值（高度、深度亦可用水准仪测量）
井口与路面高差 -5,0 雨水口位置与道路边线平行 ≤10
井内尺寸 长、宽：+20,0 深：0，-20 井内支、连管管口底高度 0，-20 （二）监理控制要点 （1）施工准备阶段 1、检查承包人的测量人员对图纸的熟悉状况，测量所需用的有关数据是否正确。 2、复核检查临时水准点闭合差，导线方位角闭合差。 3、检验管渠中线的控制点、中心桩、中心钉高程、坡度板设置位置与高程、沟槽边线。 4、检查管渠与原有管渠衔接高程。 5、检查材料进场情况，所用的管材、管道附件、构（配）件和主要原材料等产品必须检查产品的订购合同、质量合格证书、性能检验报告、使用说明书等，验收合格后方可使用。 （2）、沟槽开挖 1、检查承包人的质量、安全及特种作业人员持证上岗情况，机械设备的运行情况，确保满足施工组织设计的要求。 2、检测开挖断面、槽底高程、槽底坡度、槽底预留保护层厚度，检查边坡支护设施。 3、检查排水、雨、冬季施工措施落实情况。 4、遇地质情况不良、施工超挖、槽底土层受扰等情况时，应会同设计、业主、承包人共同研究制定地基处理方案、办理变更设计或洽商手续。 5、槽底土基不得扰动，不得超挖，不得受水浸泡、不得受冻；机械开挖时槽底预留200～300mm土层由人工开挖至设计高程、整平。 6、检查沟槽开挖临时堆土以及沟槽边坡坡度是否符合施工组织设计要求及安全要求。 7、在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。 (3)、管道基础 1、检查现场施工条件、施工工艺、操作规程等技术准备情况。 2、监督承包人按基础处理方案所提要求进行基础处理。 3、检查槽底保护层开挖，槽底地质状况是否与地质报告相符。
