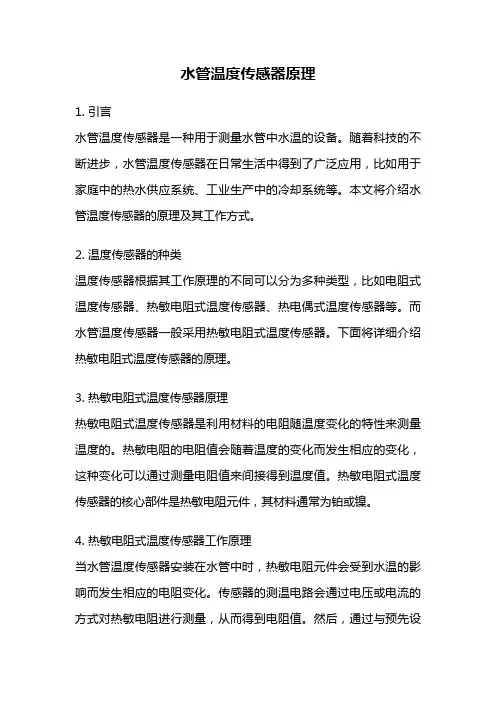

水管温度传感器原理1. 引言水管温度传感器是一种用于测量水管中水温的设备。
随着科技的不断进步，水管温度传感器在日常生活中得到了广泛应用，比如用于家庭中的热水供应系统、工业生产中的冷却系统等。
本文将介绍水管温度传感器的原理及其工作方式。
2. 温度传感器的种类温度传感器根据其工作原理的不同可以分为多种类型，比如电阻式温度传感器、热敏电阻式温度传感器、热电偶式温度传感器等。
而水管温度传感器一般采用热敏电阻式温度传感器。
下面将详细介绍热敏电阻式温度传感器的原理。
3. 热敏电阻式温度传感器原理热敏电阻式温度传感器是利用材料的电阻随温度变化的特性来测量温度的。
热敏电阻的电阻值会随着温度的变化而发生相应的变化，这种变化可以通过测量电阻值来间接得到温度值。
热敏电阻式温度传感器的核心部件是热敏电阻元件，其材料通常为铂或镍。
4. 热敏电阻式温度传感器工作原理当水管温度传感器安装在水管中时，热敏电阻元件会受到水温的影响而发生相应的电阻变化。
传感器的测温电路会通过电压或电流的方式对热敏电阻进行测量，从而得到电阻值。
然后，通过与预先设定的温度-电阻关系曲线进行比较，可以得到准确的温度值。
5. 水管温度传感器的优势与其他温度传感器相比，水管温度传感器具有以下几个优势：- 不受外界环境的影响：水管温度传感器直接安装在水管中，可以准确测量水温，不受外界环境的影响。
- 快速响应：由于水管温度传感器与水管紧密接触，因此可以快速响应温度变化。
- 稳定性好：热敏电阻元件的材料稳定性好，可以长期稳定地工作。
6. 水管温度传感器的应用水管温度传感器在日常生活中有着广泛的应用，比如：- 家庭热水供应系统：水管温度传感器可以用于监测热水供应系统中的水温，确保用户能够得到合适的热水供应。
- 工业冷却系统：工业生产中的冷却系统需要对冷却水的温度进行实时监测，以确保冷却效果和设备的安全运行。
- 暖通空调系统：水管温度传感器可以用于监测暖通空调系统中的水温，实现温度控制和节能调节。
传感器与检测技术电阻式温度传感器
04电数字式体温计电阻式温度传感器的测试项目描述•数字式体温计是利用电阻式温度传感器将温度转换成数字信号，然后通过显示器(如液晶、数码管、LED矩阵等)以数字形式显示温度，能快速准确地测量人体温度。
与传统的水银体温计相比，具有读数字方便，测量时间短，测量精度高，能记忆并有提示音等优点，尤其是数字体温计不含水银，对人体及周围环境无害特别适合于医院，家庭使用，如图4-1所示。
•通过本项目的学习，主要给•大家介绍电阻式温度传感器•（也称为热电阻传感器）的•工作原理及常见的热电阻传•感器。
一、温度测量的基本概念温度标志着物质内部大量分子无规则运动的剧烈程度。
温度越高，表示物体内部分子热运动越剧烈。
模拟图：在一个密闭的空间里，气体分子在高温时的运动速度比低温时快！二、温标1、温度的数值表示方法称为温标。
它规定了温度的读数的起点（即零点）以及温度的单位。
各类温度计的刻度均由温标确定。
2、国际上规定的温标有：摄氏温标、华氏温标、热力学温标等。
几种温标的对比正常体温为37 C，相当于华氏温度多少度？知识准备•一、热电阻传感器•热电阻传感器可分为金属热电阻和半导体热电阻两大类，前者通常简称为热电阻，后者称为热敏电阻。
下面介绍金属热电阻传感器。
•（一）金属热电阻的工作原理•金属热电阻是利用电阻与温度成一定函数关系的特性，由金属材料制成的感温元件。
当被测温度变化时，导体的电阻随温度变化而变化，通过测量电阻值变化的大小而得出温度变化的情况及数值大小，这就是热电阻测温的基本工作原理。
取一只100W/220V 灯泡，用万用表测量其电阻值，可以发现其冷态阻值只有几十欧姆，而计算得到的额定热态电阻值应为484。
•（二）常用热电阻及特性•常用热电阻材料有铂、铜、铁和镍等，它们的电阻温度系数在(3～6)×10−3/℃范围内，下面分别介绍它们的使用特性。
•1．铂电阻•又称白金，是目前公认的制造热电阻的最好材料。
它的优点是性能稳定，重复性好，测量精度高，其电阻值与温度之间有很近似的线性关系。
第六章 温度测量--热电阻传感器
电阻式温度传感器电阻式传感器广泛应用于测量-200～960℃范围内的温度。
它是利用导体或半导体的电阻率随温度变化而变化原理而工作的，用仪表测量出电阻的变化，从而得到与电阻值相对应的温度值。
电阻式传感器按照其制造材料分可分为：金属（铂和铜）热电阻及半导体热电阻(热敏电阻)两大类。
一、 常用的金属热电阻金属热电阻传感器一般称作热电阻传感器，是利用金属导体的电阻值随温度的升高而增大的原理进行测温的。
温度是分子平均动能的标志，当温度升高，金属晶格的动能增加，从而导致振动加剧，使自由电子通过金属内部时阻碍增加，金属导电能力下降，即电阻增加。
通过测量导体的电阻变化情况就可以得到温度变化情况。
最基本的热电阻传感器由热电阻、连接导线及显示仪表组成，如图7-1所示。
主要制造材料是铂和铜。
测量温度范围-220～+850℃。
在特殊情况下，低温可测量至1K （-272℃），高温可测量至1000℃。
1、铂热电阻铂热电阻是目前公认的制造热电阻最好的材料，它性能稳定，重复性好，长时间稳定的复现性可达10-4 K ，是目前测温复现性最好的一种温度计。
同时其测量精度高。
在氧化性介质中、甚至在高温下，其物理、化学性能都很稳定，其阻值与温度之间几乎成线性变化。
但其在还原性介质中，特别是高温易从氧化物中还原出来的气体所污染，改变它的电阻与温度关系，此外其电阻温度系数小，价格较高。
因此，主要作为标准电阻温度计和高精度温度测量。
铂电阻的精度与铂的提纯程度有关，因此铂电阻的纯度是以W （100）表示：100)100(R R W =（6-1） W （100）越高，表示铂丝纯度越高。
国际实用温标规定，作为基准器的铂电阻，W （100）≥1.3925。
目前技术水平已达到W （100）＝1.3930，工业用铂电阻的纯度W （100）为1.387～1.390。
中国常用的铂电阻有两种，分度号分别为Pt50和Pt100。
即在0℃时电阻分别为50Ω和100Ω。
铂电阻温度传感器原理
铂电阻温度传感器原理一、铂电阻温度传感器的工作原理铂电阻温度传感器利用铂电阻的温度特性来测量温度。
在铂电阻温度传感器中，通常使用纯度高、稳定性好的铂电阻作为探头材料。
铂电阻的电阻值随着温度的变化而变化，利用这个特性可以间接地推算出温度的变化。
具体来说，铂电阻温度传感器是通过测量电阻值变化来确定温度的。
当温度发生变化时，铂电阻的电阻值也会发生相应的变化。
根据铂电阻的温度特性曲线，可以将电阻值与温度之间建立一个对应关系。
通过测量电阻值的变化，可以推算出温度的变化。
二、铂电阻温度传感器的特点1. 稳定性好：铂电阻材料具有较高的稳定性，能够长期保持较高的精度和稳定性。
2. 精度高：由于铂电阻温度传感器采用了高纯度的铂电阻材料，并且通过精确的校准和补偿，因此具有较高的温度测量精度。
3. 温度范围广：铂电阻温度传感器的温度范围通常可以达到-200℃到1000℃，适用于多种温度环境下的测量。
4. 响应速度快：铂电阻温度传感器的响应速度较快，可以快速反应温度变化，适用于需要实时温度监测的场景。
5. 抗干扰能力强：铂电阻温度传感器具有较强的抗干扰能力，能够在干扰信号较强的环境下正常工作。
三、铂电阻温度传感器的应用领域铂电阻温度传感器广泛应用于工业控制、科学研究、医疗设备、电力设备等领域。
具体应用包括但不限于以下几个方面：1. 工业自动化：铂电阻温度传感器可用于工业自动化控制系统中，用于监测和控制温度，保证生产过程的稳定性和安全性。
2. 环境监测：铂电阻温度传感器可用于环境监测系统中，用于监测室内外的温度变化，提供数据支持给楼宇自动化系统，实现舒适的室内环境。
3. 实验研究：铂电阻温度传感器可用于实验室中的温度测量，提供准确的温度数据，帮助科研人员进行实验研究。
4. 医疗设备：铂电阻温度传感器可以被应用于医疗设备中，如体温计、手术台等，用于监测患者的体温变化，提供准确的体温数据。
总结：铂电阻温度传感器利用铂电阻的温度特性来测量温度，具有稳定性好、精度高、温度范围广、响应速度快、抗干扰能力强等特点。
温度感应探头原理
温度感应探头原理

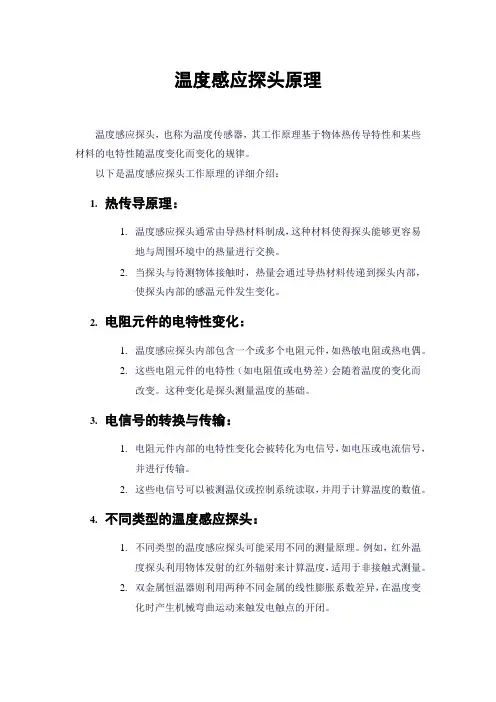

温度感应探头，也称为温度传感器，其工作原理基于物体热传导特性和某些材料的电特性随温度变化而变化的规律。
以下是温度感应探头工作原理的详细介绍：
1.热传导原理：
1.温度感应探头通常由导热材料制成，这种材料使得探头能够更容易
地与周围环境中的热量进行交换。
2.当探头与待测物体接触时，热量会通过导热材料传递到探头内部，
使探头内部的感温元件发生变化。
2.电阻元件的电特性变化：
1.温度感应探头内部包含一个或多个电阻元件，如热敏电阻或热电偶。
2.这些电阻元件的电特性（如电阻值或电势差）会随着温度的变化而
改变。
这种变化是探头测量温度的基础。
3.电信号的转换与传输：
1.电阻元件内部的电特性变化会被转化为电信号，如电压或电流信号，
并进行传输。
2.这些电信号可以被测温仪或控制系统读取，并用于计算温度的数值。
4.不同类型的温度感应探头：
1.不同类型的温度感应探头可能采用不同的测量原理。
例如，红外温
度探头利用物体发射的红外辐射来计算温度，适用于非接触式测量。
2.双金属恒温器则利用两种不同金属的线性膨胀系数差异，在温度变
化时产生机械弯曲运动来触发电触点的开闭。
5.应用与选择：
1.温度感应探头广泛应用于各种领域，如工业控制、环境监测和医疗
诊断等。
2.在选择和使用温度感应探头时，需要根据具体的应用场景和要求来
选择合适的探头类型，以确保测量的准确性和可靠性。
总之，温度感应探头通过利用热传导和电特性随温度变化的规律来实现对温度的准确测量，并在多个领域中发挥着重要作用。
电阻式温度传感器
10、负温度系数的热敏电阻也称为（NTC ） 热敏电阻，大多都具有很（ 高 ）的负电 阻温度系数。当温度升高时，其电阻值随 之（ 减小）
二、判断题 1、半导体热敏电阻常用做温度传感器，这是
因为温度越高，它的电阻值越大（X ） 2、电蔚斗能够自动控制温度的原因是因为它
装有双金属片温度传感器，这种传感器的 作用是控制电路的通断（ √ ）
.
2. 华氏温标 规定一定浓度的盐水凝固时的温度定为0℉，把纯水凝固时的 温度定为32℉，把标准大气压下水沸腾的温度定为212℉，用℉代表华氏温 度。华氏温标与摄氏温标的关系式为：
oFoC1.832
3. 热力学温标 （物理学中的绝对温度）国际单位制的基本温标。符号T， 单位为开尔文，符号为K。热力学温标以水的固、液、气三态平衡共存时的 温度为基本定点，并规定其温度为273.15K。热力学温标与摄氏温标存在着 下述的关系：
传统的分立式温度传感器输出的是模拟电信号 模拟集成温度传感器的输出是模拟电信号 智能数字温度传感器输出的是数字信号
.
在本模块中，温度传感器的分类主要以 测温原理为依据，介绍最为常见的电阻式 温度传感器和热电偶温度传感器。
.
在现代机加工过程中常常使用数控机床(见下左图)， 机床中电动机的旋转、移动部件的移动、切削等都会 产生热量(见下右图)，且温度分布不均匀，造成温差， 使机床产生热变形影响零件加工精度。为了避免温度 产生的影响,可在机床上某些部位装设温度传感器,感 受温度信号并将其转换成电信号送给控制系统，控制 冷却液流量，以便控制温度。
若往ptc热敏电阻rt上擦一些酒精指针将向移动增大电阻值温度424从宏观性质讲温度表示了物体6按照感温元件是否与被测温对象相接触来分温度传感器可分为和非接触式温度传冷热摄氏温标接触式模拟电信号模拟电信号数字信号438导体或半导体材料的电阻值随变化而变化的现象称为效应电阻式温度传感器就是利用效应制9热电阻按使用的材料来分可分为两大类一种是由导体铂铜镍等制成的感温元件称为简称热电阻
《电阻式传感器 》课件
绕制或印刷导电线路
在弹性元件上绕制或印刷导电线路，确保 线路的电阻值和稳定性。
04
电阻式传感器的实际应用 案例
压力传感器
01
压力传感器是一种常见的电阻式传感器，它能够将压力信号转换为电 信号，从而实现压力的测量和控制。
02
在汽车工业中，压力传感器被广泛应用于发动机控制、气瓶压力监测 、空调系统等。
市场发展与竞争格局
市场需求
随着工业自动化、智能制造等领域的发展， 电阻式传感器的市场需求不断增长。
竞争格局
国内外企业在电阻式传感器市场上展开激烈竞争， 技术、品质和服务成为竞争的关键因素。
市场趋势
未来电阻式传感器市场将朝着智能化、小型 化、集成化、高精度和高可靠性的方向发展 。
06
总结与展望
电阻式传感器的重要地位
温度影响
电阻式传感器的电阻值会受到温度的影响，导致测量结果的误差。因此，需要采 取一定的温度补偿措施。
稳定性
经过长时间使用和多次测量后，电阻式传感器仍能保持其基本特性的能力，是衡 量传感器性能的重要指标。
响应时间与恢复时间
响应时间
电阻式传感器对输入物理量变化做出 反应的时间，即从输入变化到输出变 化所需的时间。
原材料准备
根据设计要求，准备所需的敏感材料、弹 性材料和辅助材料。
性能测试与校准
对制造完成的电阻式传感器进行性能测试 和校准，确保其测量精度和稳定性达到预 期要求。
制造弹性元件
根据设计图纸，采用机械加工或成型工艺 制造弹性元件。
组装与调整
将敏感元件、弹性元件和导电线路组装在 一起，并进行必要的调整和测试，以确保 传感器性能符合要求。
生物材料
结合生物材料，开发出具有生物 相容性和生物活性的传感器，用 于医疗、生物监测等领域。
温度传感器原理
当温度发生改变时，电阻、电容、电压等性质都会发生变化。
而温度传感器就是利用这些物理特性来测量温度的一种装置。
下面，我将从原理、制作工艺、应用领域、类型等方面来详细介绍温度传感器。
温度传感器可分为热敏电阻、热电偶、热电阻、半导体和红外辐射式等几种类型。
其中最广泛应用的是热敏电阻和热电偶。
热敏电阻是指在一定的温度范围内其电阻值随着环境温度的变化而发生相应变化的电阻元件，在使用过程中需要精确校准。
热电偶是由不同材料的导线焊接在一起形成的，两端开路，当两端温度不同时，形成热电势，电热偶技术通过对电热偶的运用达到了测量目的。
一、温度传感器的原理主要包括以下几个方面：1.传感器与温度传感器转换模块：传感器与传感器转换芯片将温度转换为电流信号，并将电流信号转换回电压信号。
2.温度测量传感器：温度传感器将传感器测量到的温度信号与计算机或设备中的电子控制器上的数字模拟信号进行比较，根据比较结果进行计算。
3.温度控制模块：温度控制系统通过对传感器测量的温度信号进行处理，计算出传感器的输出温度，并通过控制器控制输出信号的输出，实现对温度测量的自动控制。
4.温度数据采集模块：通过对温度传感器采集的信号进行数据处理，对温度数据进行存储和分析，并输出到计算机或其他设备上，实现温度监测和控制。
5.温度精度控制模块:对温度传感器测量的信号进行分析，对输入温度信号进行精度控制，确保输出温度的准确性和可靠性。
二、制作工艺热敏电阻和热电偶的制作工艺有所不同。
热敏电阻的制作步骤大致如下：首先选择一种温度敏感系数较高的材料作为感温元件，并在其表面涂以一层薄膜来保护它，在一定的条件下对感温元件进行烧制，成型后再通过充填环氧树脂等方法将其固定安装。
而热电偶的制作则主要依靠于焊接工艺，先选择好合适的导体材料和绝缘材料，然后通过不同的焊接方式来将它们连结在一起，从而完成对热电势的测量。
三、应用领域温度传感器广泛应用于各个行业中，例如医学、冶金、机械制造、食品、农业等领域。
