气动调节阀气路系统工作原理
气动调节阀的结构和工作原理
气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。
直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。
二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。
直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。
三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。
常见的作用器有气动活塞式和气动膜片式两种。
气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。
气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。
四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。
常见的附件有位置器、阻尼器、限位器和手动装置等。
位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。
阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。
限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。
手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。
气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。
当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。
阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。
当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。
气动调节阀的结构和原理
排水箱清洗方案例在日常生活中，很多家庭中都使用到了排水箱，而排水箱只有在被清洗后才能正常运转。
不过，清洗排水箱却是一项非常繁琐的任务。
本文将介绍几种不同的排水箱清洗方案，确保您的排水箱能保持清洁卫生。
方案一：家庭清洗对于较小的排水箱来说，可以尝试家庭清洗的方法。
首先，将管道打开，并排空箱内的水。
然后，使用专用的排水箱清洗剂或者薰衣草、白醋等化学清洁剂来清洗箱内的污垢和杂质。
使用清洁剂时，需要按照说明书上的比例与水混合后再进行清洗。
在等待清洁剂发挥作用后，使用水清洗干净，然后将管道重新安装。
方案二：专业人员清洗对于较大的排水箱来说，需要寻求专业人员的帮助。
专业人员通常会使用高压水枪以及吸尘车等设备来清洗排水箱。
使用高压水枪可以将箱内污垢和杂质彻底清除，而吸尘车则可以将清洗过后的垃圾和污水安全的清理掉。
在找专业人员时，一定要选择规范、具备相关证书的公司，以确保清洗过程安全卫生。
方案三：定期维护在日常使用过程中，需要定期维护排水箱。
可以将餐具、饮食用具等物品丢进垃圾桶中而不是排水口。
同时，定期清理水龙头和排水口的积垢，防止其进入排水管道内部。
还可以定期清理排水管道并安装筛网，防止积聚的灰尘、沙子等物品进入排水箱内。
这些措施能够在很大程度上减轻家庭排水箱的清洗工作，同时保持较好的清洁卫生状态。
结论排水箱虽然没有什么亮点，但是它却是保持家居环境整洁、舒适的关键部分。
根据家庭需求和个人口味，可以选择适合自己的排水箱清洗方案。
在使用前，请注意仔细阅读说明书，并按照正确的方式操作，以确保万无一失。
气动调节阀的结构和原理
气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。
它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。
气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。
2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。
阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。
3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。
阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。
4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。
它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。
5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。
气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。
2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。
根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。
3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。
通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。
气动薄膜调节阀工作原理
气动薄膜调节阀工作原理
气动薄膜调节阀是一种常见的工业控制阀，通过气压信号控制阀内膜片的运动，实现流体的调节。
其工作原理如下：
1. 压力调节：气动薄膜调节阀的工作过程中，通过调节进入阀体的压缩空气的压力来控制阀内介质的流量。
当控制系统对阀门进行调节时，控制阀对阀门内的薄膜施加压缩空气。
压缩空气的压力和流量将导致薄膜向上或向下运动，从而引起阀门的开启或关闭。
2. 运动传递：薄膜运动由控制阀的气压信号通过连接管路传递给阀座或阀片。
气压信号会在传递过程中逐渐减少，使阀体内的薄膜受到不同的压力，从而引起薄膜片的运动。
3. 阀门调节：根据控制系统的要求，阀门可以通过薄膜的上下运动来调节介质的流量。
当控制系统需要增加流量时，气压信号将增大，使薄膜向下运动，从而打开阀门。
反之，当控制系统需要减少流量时，气压信号将减小，使薄膜向上运动，从而关闭阀门。
4. 反馈控制：为了保证阀门的稳定性和精度，通常在气动薄膜调节阀上设置了反馈装置。
反馈装置可以实时监测阀门的位置并反馈给控制系统，使控制系统可以对阀门的运动进行调节，以实现精确的流量控制。
综上所述，气动薄膜调节阀通过气压信号控制阀体内薄膜片的
上下运动来调节介质的流量。
其工作原理简单可靠，适用于各种工业场合的流体控制过程。
气路系统基本结构及工作原理
气路系统基本结构及工作原理气路系统是一种常见于工业和机械设备中的系统，它负责控制气体的流动和压力，从而实现机械设备的正常运行。
本文将介绍气路系统的基本结构和工作原理，匡助读者更好地了解和理解这一重要的工程原理。
一、气路系统的基本结构气路系统由多个组件和元件组成，这些组件和元件相互配合，形成为了一个完整的系统。
下面将介绍气路系统的基本组成部份。
1. 压缩机：压缩机是气路系统的核心组件，它负责将气体压缩成高压气体。
压缩机通常采用活塞式或者螺杆式结构，通过机械运动将气体压缩，并将其送入气路系统。
2. 储气罐：储气罐是气路系统中的一个重要组件，它用于储存压缩后的气体。
储气罐的主要作用是平衡气体的压力，确保气路系统能够稳定运行。
3. 过滤器：过滤器用于过滤气体中的杂质和颗粒物，保护气路系统的正常运行。
过滤器通常采用网状或者纤维状的滤材，可以有效地过滤气体中的杂质。
4. 节流阀：节流阀用于控制气体的流量和压力。
它通过调节阀门的开度，改变气体流动的截面积，从而实现对气体流量和压力的控制。
5. 气缸：气缸是气路系统中的执行元件，它将气体的能量转化为机械能，推动机械设备的运动。
气缸通常由活塞、气缸筒和密封件组成，通过气体的压力差驱动活塞运动。
二、气路系统的工作原理气路系统的工作原理可以简单概括为气体的压缩、输送和控制。
下面将详细介绍气路系统的工作原理。
1. 压缩：气路系统中的压缩机负责将气体压缩成高压气体。
在压缩过程中，气体的体积减小，同时压力和温度增加。
压缩机通过机械运动将气体压缩，并将其送入储气罐。
2. 储存：储气罐用于储存压缩后的气体，平衡气体的压力。
当气路系统需要气体时，储气罐释放气体，维持系统的正常运行。
储气罐还可以平衡气体的压力波动，确保系统的稳定性。
3. 输送：气路系统通过管道将气体输送到需要的位置。
管道通常由金属或者塑料制成，具有一定的强度和密封性。
气体通过管道流动时，可以通过节流阀等元件进行流量和压力的控制。
气路中调速阀的原理

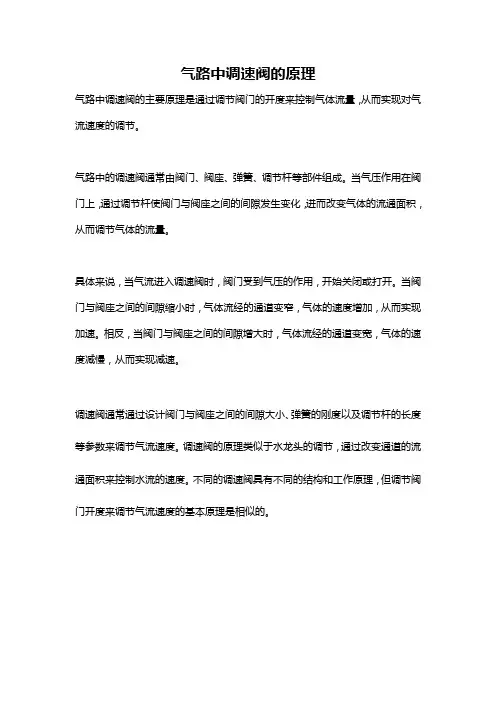

气路中调速阀的原理
气路中调速阀的主要原理是通过调节阀门的开度来控制气体流量，从而实现对气流速度的调节。
气路中的调速阀通常由阀门、阀座、弹簧、调节杆等部件组成。
当气压作用在阀门上，通过调节杆使阀门与阀座之间的间隙发生变化，进而改变气体的流通面积，从而调节气体的流量。
具体来说，当气流进入调速阀时，阀门受到气压的作用，开始关闭或打开。
当阀门与阀座之间的间隙缩小时，气体流经的通道变窄，气体的速度增加，从而实现加速。
相反，当阀门与阀座之间的间隙增大时，气体流经的通道变宽，气体的速度减慢，从而实现减速。
调速阀通常通过设计阀门与阀座之间的间隙大小、弹簧的刚度以及调节杆的长度等参数来调节气流速度。
调速阀的原理类似于水龙头的调节，通过改变通道的流通面积来控制水流的速度。
不同的调速阀具有不同的结构和工作原理，但调节阀门开度来调节气流速度的基本原理是相似的。
阀门气动执行器上的工作原理
阀门气动执行器上的工作原理一、引言气动执行器是工业自动化控制系统中常用的执行机构，广泛应用于各种管道、容器和设备上。
气动执行器包括气缸、旋转执行器和阀门执行器等类型，其中阀门气动执行器是最为常见的一种。
本文将详细介绍阀门气动执行器的工作原理。
二、阀门气动执行器的组成阀门气动执行器主要由以下几个部分组成：1. 气缸：负责将压缩空气转换为机械能，推动活塞实现开关阀门；2. 阀体：安装在管道或设备上，通过旋转或升降来控制流体的通断；3. 连杆：将气缸和阀体连接起来，传递力量；4. 位置反馈装置：用于检测阀门的开闭状态，并将信号反馈给控制系统。
三、工作原理1. 初始状态当阀门处于关闭状态时，气缸处于伸出状态（即活塞向外伸出），此时连杆与阀体连接处于最低点，并且位置反馈装置也会相应地反馈信号。
2. 开启过程当控制系统发出开启指令时，气源进入气缸的A腔，推动活塞向内缩进，连杆也随之向上移动。
连杆在移动的过程中，通过与阀体连接的轴承使阀体旋转。
当阀体旋转到一定角度时，流体开始通畅地流过管道或设备。
3. 关闭过程当控制系统发出关闭指令时，气源进入气缸的B腔，推动活塞向外伸出，连杆也随之向下移动。
连杆在移动的过程中，通过与阀体连接的轴承使阀体旋转。
当阀体旋转到一定角度时，流体被完全切断。
4. 位置反馈位置反馈装置会检测阀门的开闭状态，并将信号反馈给控制系统。
控制系统可以根据反馈信号调整气源压力大小和方向来实现对阀门开闭状态的精确控制。
四、总结以上就是阀门气动执行器的工作原理。
通过控制气源压力和方向来驱动活塞实现开关阀门，并且通过位置反馈装置来检测阀门状态并进行精确控制。
在实际应用中，需要根据具体的工艺要求和管道设备的特点来选择合适的阀门气动执行器，以达到最佳的控制效果。
气动调节阀的结构和工作原理
气动调节阀常见于钢铁行业，尤其广泛应用于加热炉、卷取炉等燃烧控制系统。
本文根据气动调节阀的结构和工作原理对在气动调节阀在日常使用的常规维护和常见故障进行了分析研究，为设备维护和故障维修提供了参考。
本文以美国博雷(BARY)厂家生产的S92/93系列的气动执行机构为例，结合现场实际使用情况，进行了分析和总结。
阀门公称直径DN250，介质为混合煤气，气源为仪表压空，压力为3-5Bar，电磁阀为24V。
1、气动调节阀的结构和工作原理1.1、气动调节阀的结构气动调节阀由执行机构和阀体两部分组成。
1.2、气动调节阀的工作原理气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件，当调节器或定位器得到4-20mA信号时，控制电磁阀24V信号到，打开，使得仪表压空进入执行机构汽缸，转动阀杆使阀体动作，当到达需要指定开度时，位置反馈使得定位器停止信号输出，维持当前位置。
当需要关闭阀门时，定位器得到关闭信号，使电磁阀停止供气，汽缸靠内部弹簧反作用力，使阀门关闭。
当需要从满度减少开度时，定位器输出气源压力会减弱，弹簧自身反作用力致使阀门向关闭方向动作，直至信号压力与弹簧压力平衡，到达指定开度，以此来控制该介质流量。
2、气动调节阀的日常维护在对气动调节阀日常点巡检中，要注意以下几点：一是检查仪表气源是否正常，检查过滤器、减压阀是否正常，观察压力是否在3-5Bar;二是观察汽缸有无漏气现象，尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常，有无漏气现象;四是检查定位器工作是否正常，有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上，要市场保持工作环境清洁。
3、气动调节阀常见故障原因分析3.1、气动调节阀无反馈信号气动调节阀的信号线由一对控制信号线和一对反馈信号线组成。
当PLC给阀门一个信号时，信号在调节阀的定位器中进行信号转换，通过气源压力来控制阀杆动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动调节阀气路系统工作原理
气动调节阀是一种常见的工业控制阀，其主要作用是控制流体介质的流量、压力、温度等参数。
气动调节阀的工作原理是通过控制一个称为气路系统的气体管路，来控制调节阀的开度和闭合状态。
下面我们来详细了解一下气动调节阀的气路系统工作原理。
气路系统主要由以下几个部分构成：
1. 气源部分：气动调节阀的气路系统需要一个气源来提供气体压力，通常采用的是压缩空气。
2. 执行器部分：执行器是气动调节阀的关键部件，其作用是根据气压变化控制阀门的开度和闭合状态。
执行器一般由活塞、弹簧、阀门等组成。
3. 控制部分：控制部分是指气路系统中的控制元件，包括气压调节阀、电磁阀、手动阀等。
这些控制元件通过控制气体在管路中的流动来控制执行器的运动。
气动调节阀的工作原理如下：
1. 当气源提供气体压力时，气体通过气路系统进入执行器。
2. 当气体压力作用于执行器中的活塞时，活塞会向上或向下运动，从而控制阀门的开度和闭合状态。
3. 控制部分通过控制气源的压力和流量，来调节执行器中的气压变化，从而实现对阀门的精准控制。
4. 当需要改变阀门的开度或关闭阀门时，控制部分会改变气源的压力和流量，使执行器中的气压变化，从而实现阀门的调节控制。
总之，气动调节阀的气路系统工作原理是通过控制气源的压力和流量，来控制执行器的运动，从而控制阀门的开度和闭合状态。
这种控制方式具有响应速度快、精度高、可靠性好等优点，被广泛应用于各种工业控制系统中。
