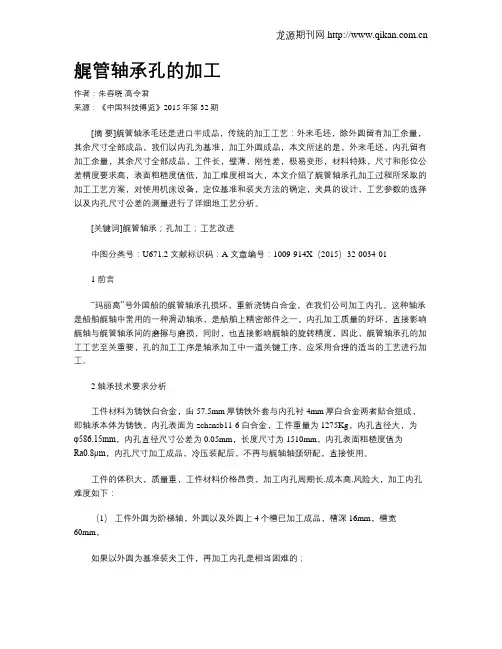

艉管轴承孔的加工作者:朱春晓高令君来源:《中国科技博览》2015年第32期[摘要]艉管轴承毛坯是进口半成品,传统的加工工艺:外来毛坯,除外圆留有加工余量,其余尺寸全部成品,我们以内孔为基准,加工外圆成品,本文所述的是,外来毛坯,内孔留有加工余量,其余尺寸全部成品,工件长,壁薄,刚性差,极易变形,材料特殊,尺寸和形位公差精度要求高,表面粗糙度值低,加工难度相当大,本文介绍了艉管轴承孔加工过程所采取的加工工艺方案,对使用机床设备,定位基准和装夹方法的确定,夹具的设计,工艺参数的选择以及内孔尺寸公差的测量进行了详细地工艺分析。
[关键词]艉管轴承;孔加工;工艺改进中图分类号:U671.2 文献标识码:A 文章编号:1009-914X(2015)32-0034-011 前言“玛丽高”号外国船的艉管轴承孔损坏,重新浇铸白合金,在我们公司加工内孔。
这种轴承是船舶艉轴中常用的一种滑动轴承,是船舶上精密部件之一,内孔加工质量的好坏,直接影响艉轴与艉管轴承间的磨擦与磨损,同时,也直接影响艉轴的旋转精度,因此,艉管轴承孔的加工工艺至关重要,孔的加工工序是轴承加工中一道关键工序,应采用合理的适当的工艺进行加工。
2 轴承技术要求分析工件材料为铸铁白合金,由57.5mm厚铸铁外套与内孔衬4mm厚白合金两者贴合组成,即轴承本体为铸铁,内孔表面为zchsnsb11-6白合金,工件重量为1275Kg,内孔直径大,为φ586.15mm,内孔直径尺寸公差为0.05mm,长度尺寸为1510mm,内孔表面粗糙度值为Ra0.8μm,内孔尺寸加工成品,冷压装配后,不再与艉轴轴颈研配,直接使用。
工件的体积大,质量重,工件材料价格昂贵,加工内孔周期长.成本高.风险大,加工内孔难度如下:(1)工件外圆为阶梯轴,外圆以及外圆上4个槽已加工成品,槽深16mm,槽宽60mm,如果以外圆为基准装夹工件,再加工内孔是相当困难的;(2)需要加工的内孔与已经成品的外圆要求偏心,即内孔轴线与外圆轴线偏心0.5mm,尺寸公差为±0.025mm,同时要求偏心方向对外圆上的槽的位置有严格要求,半成品毛坯已确定了偏心方向,即内孔轴线必须偏向零件外圆槽上带TOS(上)的方向;(3)工件较长,不易定位和装夹。
艉轴的安装

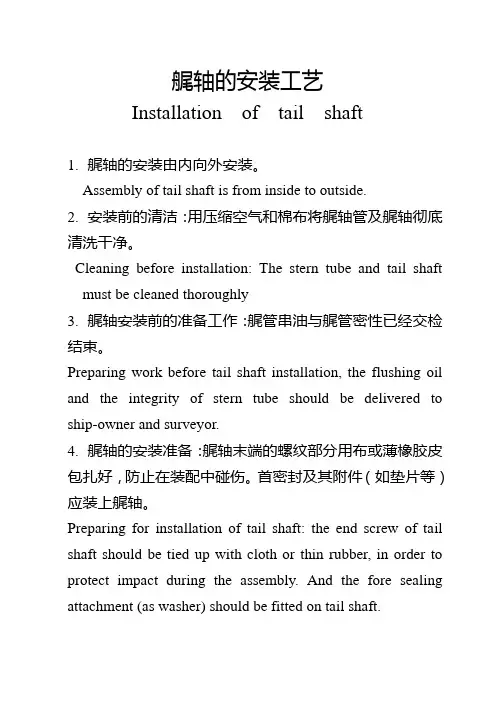

艉轴的安装工艺Installation of tail shaft1.艉轴的安装由内向外安装。
Assembly of tail shaft is from inside to outside.2.安装前的清洁:用压缩空气和棉布将艉轴管及艉轴彻底清洗干净。
Cleaning before installation: The stern tube and tail shaft must be cleaned thoroughly3.艉轴安装前的准备工作:艉管串油与艉管密性已经交检结束。
Preparing work before tail shaft installation, the flushing oil and the integrity of stern tube should be delivered to ship-owner and surveyor.4.艉轴的安装准备:艉轴末端的螺纹部分用布或薄橡胶皮包扎好,防止在装配中碰伤。
首密封及其附件(如垫片等)应装上艉轴。
Preparing for installation of tail shaft: the end screw of tail shaft should be tied up with cloth or thin rubber, in order to protect impact during the assembly. And the fore sealing attachment (as washer) should be fitted on tail shaft.5.起吊艉轴并送入艉管内:在绑扎钢丝绳的部分包上麻包布以保护艉轴后,即可起吊艉轴;然后用葫芦将艉轴慢慢送入艉管内达到预定位置,在送进过程中,要注意将艉轴对准艉管,防止艉轴承和艉轴螺纹与之相碰。
Life the tail shaft and send it into stern tube . with protected stuff at colligation part in order to protect tail shaft , send the tail shaft into the stern tube slowly with manual crane , during the process , we should align the tail shaft and stern tube carefully in order to protect the impact between the stern tube bearing and the screw of tail shaft .6.艉轴安装到位后,安装前后密封设备After the tail shaft assembly finished , install the fore and the after seal。
船舶轴系的安装工艺探讨

船舶轴系的安装工艺探讨
王彪 贵州思南兴黔船业【 摘 要】随着近些年我 国大型船舶的开发和研 究, 船舶 的轴系 安装 已 并穿过舵机舱 靠进艉轴 , 当就位 后需要制作脚手架 来固定 螺旋 桨位置 ,
经完全由我 国自行完成, 轴 系部位的安装 工艺是船舶 制造过程中的关键工 序, 船 舶 在下水 前 , 轴 系的 调 整直 接 影 响着船 舶 的航 行 性 能 , 所 以必 须 重视 其安装质量。本文作 者根据 自身多年 的遣船 经验 , 对轴 系安装的实际工作 进行分析, 望得到广大同行的指导。 【 关键 词l轴系; 吊 排; 舵系 尤其 在调整 完螺 旋桨 的方 向后要 保证连接 处 的清洁 , 要在 艉轴 上加 设 水密压盖和橡 胶密水换 , 保证键槽能 够和艉 轴上的平 键相互 重合, 然 后 继续 推进 螺旋 桨 , 直到解 轴锥 圆端全 部 与艉 轴 接触 。 这时要 继续 旋 转 艉轴螺 帽, 要保证 艉轴和 螺帽螺纹 相互 重合, 并且检 查艉轴 螺帽在环 形 状态下加 压, 并 使密封环嵌 入 , 最后将艉 轴螺帽旋 紧。 艉轴 螺帽处要 保
口围槛 焊装完工后 才能进行左右舷墙板的定位焊接。 另计一种为舯机 型 帽连接 处要加装螺帽止动 块 , 以防止 出现松 动。 船舶焊 接, 这 种焊接形式 与艉机型船 体的工作 形式 相对。 所 以针对这 两 五. 吊装 舵 体 钳工首先对 舵系的膛孔圆中心线进行 确定, 同时 测量出舵系在上舵 种焊 接形 式需要 在完成 甲板 舱室后 进行安 装, 在安装 完成后 要配合 船 乘座上 的焊接位置并且完成切割。 使舵 系的中心位 置进行校队和 焊点确 体舱柜密性 试验。 定, 将舵柱 等组合件 的 中心位 置确定 , 并直 接焊接 在起 吊眼板 上 。 清 洁 轴 系的 安装 工艺 的准备 工作 并在舵 体 内孔 上下轴 衬圆周涂敷牛 油。 然后 , 将舵 柱塞 入 在轴 系安装中, 会使用液 压设备或 外力对其进行敲击 , 所以必须 保 舵体及舵 柱 , 证船 体的绝 对稳定, 并且进行适 当的加 强。 在安装 前要 对船体基线的 挠 舵体 内, 用角钢定位焊 或用千斤顶定位 , 勿使舵 柱下端 的锥形体 伸出舵 度进行检 测 , 使其 符合设 计要求 , 同时做 出相应 的记 录 。 利用红 外射 线 体外用吊排法 使舵体 、 舵 柱的组合件靠 拢舰柱部 。 割 去定位 的角钢或移 确定轴 系中心线 , 并且根据 其焊接艉轴 管。 最后准 备艉柱 和隔舱座板 上 掉定位用千斤顶 , 使舵 柱锥 圆端 下降至 艉柱 衬套处并与之 贴合, 用普 通 的艉轴 管管孔加工 , 当整个 舵柱的 圆孔镗完后要记录上 空间尺寸没并且 连接 螺钉使舵 柱与艇 柱 临时连 接在一 起 , 然后 用舵 柱 圆螺帽 套筒扳 手 做好样 品。 根 据样 品的尺寸使用基床进行精 确加工 。 当准备就 绪后就可 将 舵柱锥 形端 的圆螺帽 固紧。 放 松上舵 柄 , 使之 与舵 体贴 合成整 体 ; 然 以开始进行 艉轴管 的安 装了 a 后用紧配螺钉及 螺帽 , 使 用专用 的梅花扳手拧 紧。 上舵柄 与上舵 承座 的 组合件 , 要根 据 图纸 的安 装程序 , 进行 清洁后安 装 。 最后 , 将焊 接底座 二. 舵 轴 管的 安装 工艺 尾轴 管在安 装前要 根据其规 格和 重量进 行称 重, 并且在尾 轴管 的 周 围全部 焊牢 。 在艉 柱与舵柱 连接 平面处 , 临时架设 电动 铿孔排 , 挨次 受 力点 ( 全 轴2 / 3 处) 系好 钢 筋 吊索。当起 吊完成 后可 以将其 移 动到 舱 将六只紧配螺钉孔精密 幢孔加 工, 并一 一将 紧配螺钉及螺帽 固紧 。 底。 我们通常使用滑车将尾 轴管 向前移动 , 并且在适 当位置进 行换 位 , 六. 轴 系 安装 工艺 和特 点 在滑车移动 中要保证艉 柱、 隔舱座 板孔及艉轴 管处能够涂 满润滑油 , 当 1 . 吊排法 通过 本文分析安装 艉轴管、 艉 轴的安装方 法比较 简单 , 艉轴 管进 入隔 舱座板 孔内时, 可 以利用艉 尖舱 内的起 重导 链使 其缓 慢 而螺旋 桨的 安装 方法相 对复杂 。 采用吊排法 进行安 装需要 耗费 长时 间 移动到隔舱 座板的位 置。 在 艉轴后设 置支撑架, 用以放 置液压千斤顶。 对脚手 架和 吊车进行组 装, 比较 影响其他作业 。 吊排 通常使 用两根钢索 舵柱 组合体 , 在 吊装过 程 中, 起 重钢索摩 按照事先 画出的标 准点 来调 整艉 轴管 的外径 , 压迫 保证艉 轴管 的轴 衬 系住所 吊装 的螺旋 桨或舵 体、 擦艉部 船壳 , 易把 漆膜 擦伤及污 损 , 增加 了油漆 的修补工作量 。 当工程 内孔的中心相对偏 上2 毫米 。 然后使 用尾轴管 的螺孔端对 准一道螺 栓。 起重工搭 拆工作量 大, 且安装轴 同时调整起 重滑车的高度直到两个 圆孔相对平 齐, 在 启动液 压千斤顶 的 完成后要 搭拆船艉部 的大量 脚手架板 ,
船舶轴系的安装

2.5.2 加工工具
由于镗孔工作经常在船台上进行,无法使用固 定的镗床.因此各船场根据需要设计镗孔专用工具,称 镗排。
图2-26一种典型结构的镗杆 1-进给箱;2-传动机构;3-推力轴承;4-支承轴承;5-轴承支架;6-平面刀架; 7-尾柱轴毂;8-刀架;9-中间轴承;10-尾隔舱壁;11-电动机;12、13-皮带轮
船舶轴系的任务是将发动机发出的功率 传给螺旋浆,并将螺旋浆产生的推力给船体,使 船航行.
图2-1所示是一简单的单轴系结构图,轴系处于船 体中纵剖面内。它由螺旋浆轴1,中间轴2,推力轴3,推 力轴承4,中间轴承5,尾管填料函6,和尾轴管7组成。
船舶轴系的几种典型结构
国产长江大型客船的双轴系装置
内河小船轴系装置
图2-11桦木层压板轴承下料过程
图2-12桦木层压板轴承
三.橡皮尾管轴承
橡皮尾管轴承已广泛应用于中小型船舶,橡皮尾 管轴承分为板条式和整体式两中,如下图2-13和2 -14所示。
Байду номын сангаас
图2-13板条式橡皮轴承
图2-14 整铸式橡胶艉轴承
• 白合金尾管轴承
2.3.4 尾轴管密封装置的装配
一.金属环式密封装置的装配(油圈式密封 装置)
1.首先检查尾轴锥体链槽与轴中心线的平行; 2.将螺旋桨平放在专门的地坑内,桨毂锥孔 大端向上。用木墩将各叶片垫牢,并用水 平尺将桨毂上端面调整到水平状态. 3.将尾轴横躺在两块木垫上,用木楔塞住防 滚。在尾轴键槽内配制一假键,其长度为 键槽长度的1/4,上部与锥孔键槽相配合 部分的宽度比锥孔键槽宽度小0.10—0.15毫 米. 4.在尾轴法兰的两个对称的螺钉孔中各压入 一个铜衬套.以免钢丝绳穿入吊起尾轴时 拉伤螺孔。
船舶轴系(下)

4
2013-8-10
1.轴系中心线的确定 轴系中心线的确定是一项重要工序。 轴系理论中心线是在船舶设计时所确定轴系的中心线。它是主机和轴系安装的基准。 (为保证质量,该工作均在夜晚人静时进行。) 确定轴系中心线(轴线)的方法主要有:拉线法和光学仪器法两种。但不论采用何法来 确定轴系中心线,首先要确定基准点。因为两点可以决定一直线,所以轴系理论中心线应由 两个点来确定,这两个点就叫做基准点。( 这两基准点须经船体部门验收、认可) 1.1基准点的确定 (a)轴系理论中心线的两个基准点的纵向位臵,是按船舶轴系布臵所指定的肋位来确定的 。船首的基准点为艏基准点,另一基准点为艉基准点。船厂建造船时常将艏基准点设在机舱 前隔舱壁的肋位上,而艉基准点则定在零号肋位上。具体的位臵在图纸上有明确的规定。( 含主机、轴系、螺旋桨、舵系等) (b)基准点的高度位臵 基准的肋位上,向上量取规定的值。为了提高量取基准高度的准确性,也可用连通水平 管从船台上船体基线标高尺上,将规定的艏艉基准点的高度引入船内,以水平管内的水线作 为基准点的高度标准。这样精度要比用钢尺量取高。点的高度位臵,可以从图纸上标出基准 点至基线的距离,然后用钢尺在指定的肋位上,向上量取规定的值。 为了提高量取基准高度的准确性,也可用连通水平管从船台上船体基线标高尺上,将规 定的艏艉基准点的高度引入船内,以水平管内的水线作为基准点的高度标准。这样精度要比 用钢尺量取高。
7
2013-8-10
靶芯应与船体中 心线平行或重合, 允许偏差±1mm,
轴系拉线示意图
8
2013-8-10
5)检查轴系中心线和舵系中心线之间相交度不超过3毫米;其垂直度每米不超过±1mm。 拉钢丝线时,应对钢丝予以修正。修正的方法是:求出需要确定理论中心各点的下垂量数值 主要是钢丝通过的各隔舱壁,中间轴系座,镗孔基准架等处的理论中心点,在确定各理论中 心点时,应将该处由钢丝所定出的中心位臵垂直升高相应的下垂量数值。 钢丝在不同位臵处下垂量δ可由下面公式计算: δ=G.X(L-X)/2T 式中:G———钢丝每米质量(g); X———所求下垂量处到基准点的距离(m); L———测量段钢丝总长(m); T———拉力或挂重重力(N)
【知识】轴系安装工艺规程

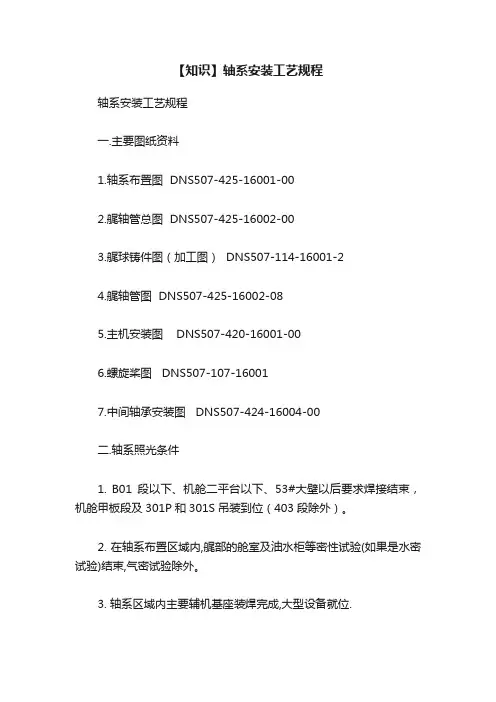

【知识】轴系安装工艺规程轴系安装工艺规程一.主要图纸资料1.轴系布置图 DNS507-425-16001-002.艉轴管总图 DNS507-425-16002-003.艉球铸件图(加工图) DNS507-114-16001-24.艉轴管图 DNS507-425-16002-085.主机安装图 DNS507-420-16001-006.螺旋桨图 DNS507-107-160017.中间轴承安装图 DNS507-424-16004-00二.轴系照光条件1. B01段以下、机舱二平台以下、53#大壁以后要求焊接结束,机舱甲板段及301P和301S吊装到位(403段除外)。
2. 在轴系布置区域内,艉部的舱室及油水柜等密性试验(如果是水密试验)结束,气密试验除外。
3. 轴系区域内主要辅机基座装焊完成,大型设备就位.4. 焊于37#肋位及挂舵臂处的艏基点和艉基点必须牢固可靠,并交验合格.同时舵系的上、下基准点也交验合格并拉好舵线.5. 船体垫墩支柱合理牢固,不允许随意移动。
6. 艏、艉基点的设置如附图1所示:附图1:艏艉基点设置示意图注:设置艏、艉基点的槽钢宽表面要与轴系垂直。
三.轴系照光时的注意事项1.照光拉线工作应在晚间或阴雨天进行(根据季节灵活确定)。
2. 照光拉线期间应停止一切有震动性的作业及吊装工作。
3. 照光、拉线期间,轴隧和船体艉部区域应该停止一切电、气焊以及喷漆施工等。
四.轴系照光1. 以艏基点为中心划基准圆及检查圆线,打好冲眼。
2. 按基准圆线割胎座孔和螺丝孔,将光学仪器胎座置于孔内,找正固定。
3. 在艉基点处贴上光靶纸,要求光靶纸准确、牢固。
4. 根据艉轴管内径的留荒情况,在艉轴管的前端和后端端面和艉轴管内部(FR11# + 250mm,即距离艉轴管后端面2360mm)各装焊一组基准点(上、下、左、右),基准点的装焊必须确保其轴向及周向位置的准确、牢固,采用适当的方法对中部基准点(艉轴管内部)进行保护,以防止碰撞变形,艉轴管前、后端面的基准点应作成块状。
尾轴管

㈢尾轴管的壁厚
①铸铁尾管 ②球墨铸铁尾轴的壁厚为铸铁的 0.7~0.8倍 ③钢质尾管衬套配处最小壁厚 ④尾管一般采用无缝钢管
尾轴管
㈠尾轴管的结构
尾轴管
轴承壳体 (安装轴承和密封装置)尾管 (连 Nhomakorabea和保护)
结构型式 ①整体式(单轴系船舶) ⑴整体铸造 ⑵焊接 ②连接式(双轴系船舶)
㈡尾轴管的材料
尾轴管的材料可用ZG230-450、 HT250、QT450-10、QT400-15、 20号碳素钢管等,或用船用钢板 卷制。 铸件须经必要的热处理,以消除 内应力。钢质件粗加工后应再接 退火处理消除内应力。允许用控 制最后3~4道切削量的办法代替 加工后的热处理。
船舶艉管后轴承压装计算

2020年5月JOURNAL OF SHIP DESIGN May2020船舶#管后轴承压装计算蔡辉华7,杨红军2,伍刚2(1.扬帆集团股份有限公司,舟山316100;2.上海船舶研究设计院,上海201203)[摘要]以厚壁圆筒理论为基础,分析P管轴承压装过程中的应力和应变,推导总过盈量和接触压力的计算公式,并对比国内船标和各国外厂家计算公式的差异&以某项目为例,进行对比计算,并给出相关建议&[关键词]P管轴承;过盈压装;厚壁圆筒[中图分类号]U664.21[文献标志码]A[文章编号"1001-4624(2020)01-0066-05Fitting Calculation of Ship,s After Stern Tube BearingCAI Huihua1,YANG Hongjun2,WU Gang2(1.YANGFAN GROUP,Ltd,Shoushan316100,Zhejiang,China;2.Shanghai Merchant Ship Design and Research Institute,Shanghai201203,China)Abstract:Based on the theory of thick-walled cylinder,the stress and strain of the stern tube bearing during the pressing and assembling procedure were analyzed, and the calculation formulas of the total interference and contact pressure were deduced.The differences between the calculation formulas of the marine standard and the foreign manufacturers were compared.Taking a project as an example,the calculation was carried out and the relevant advice was given.Key words:after stern tube bearing;interference fitting;thick wall cylinder0前言大型商船一般采用白合金P管轴承来承担螺量&为P管轴承在推进系统启动过程中同时发转,船舶P管轴承过盈压入的方装P管中,以船舶P管轴承和P管的相压力&压力,P管轴承随轴发转,如果太大则会导致轴承内,同时压过程中过大的量,外的变形和热应力,轴承外&,有必要核算P管轴承压入力,并理的范围内&国内船舶工业一般以CB/Z233—1987“P管轴承压装计算量”标准作为技术文件,导P 管轴承装过盈量和压的计算工、安装。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
船舶轴系整体艉管的制造及轴承压装工艺研究王洪青【摘要】以中远船务工程有限公司57 000 DWT散货船配套的整体艉管为例,介绍整体艉管的结构形式、艉管轴承材料以及艉管轴承与艉轴管的配合过盈量、压入力的计算.讨论艉管轴承加工时外径的确定以及整体艉管的制造工艺和艉管轴承压入工艺.【期刊名称】《船海工程》【年(卷),期】2012(041)001【总页数】4页(P6-9)【关键词】整体艉管;过盈量;压入力;制造;压入工艺【作者】王洪青【作者单位】江苏南极机械有限责任公司,江苏泰兴225400【正文语种】中文【中图分类】U663.3整体艉管作为国内近年来出现的新型船舶轴系部件,由配套厂家制造、经由入级船级社检验,合格后在船台上现场定位安装。
该技术是对船厂在船台上用长镗杆对艉管现场镗孔这一传统工艺的一大改进,能节约船体占用船台时间,缩短造船周期。
本文以57 000 DWT散货船(入级CCS船级社)配套的整体艉管为例,讨论其制造及轴承压装工艺。
1 整体艉管的结构形式整体艉管由前艉管、后艉管及其轴承加上中艉管(钢管)焊接而成,其结构形式见图1。
1-后艉管;2-后轴承;3-中艉管;4-油管;5-油管支架;6-前艉管图1 整体艉管结构示意2 整体艉管的材质1) 前艉管、后艉管的材料为锻钢或铸钢,本船为锻钢。
锻钢件的试样化学成分和力学性能应满足中国船级社规范[1]的要求。
其力学性能和化学成分见表1、2。
表1 力学性能抗拉强度σb/MPa屈服强度σr/MPa伸长率σ5/%纵向横向断面收缩率Z/%纵向横向硬度HBS≥400≥200≥26≥19≥50≥35110~1502) 中艉管一般采用标准的无缝钢管。
对于大直径的钢管,当无合适的规格或者购买困难时,也可用相应船级社认可的钢厂生产的钢板,进行卷制焊接而成。
表2 艉管锻钢件各化学成分质量分数 %成分CMnSiPS残余元素CuCrNiMo总量≤0.230.30~1.50≤0.45≤0.035≤0.035≤0.30≤0.30≤0.40≤0.15≤0.853) 后轴承壳体为灰铸铁,瓦衬为巴氏合金ZChSnSb4-4。
3 艉管轴承与艉轴管的过盈量、压入力计算1) 艉管轴承为白合金滑动轴承,与艉管本体采用过盈压入配合[1]。
轴承材料选用灰铸铁,艉管材料为钢。
后轴承最大过盈量δ1为δ1=0.55D1Kc+(0.025~0.03)(1)后轴承最小过盈量δ2为δ2=0.55D1Kc+0.005(2)式中:D1——轴承内径,mm;Kc——系数,1/MPa。
(3)其中:D1——后轴承内径,D1=516.8 mm;D2——后轴承外径,D2=620.0 mm;D3——后艉管本体外径,D3=830.0 mm;μ1——灰铸铁泊松比,μ1=0.25;E1——灰铸铁弹性模量,E1=120 GPa;μ2——钢的泊松比,μ2=0.30;E2——钢的弹性模量,E2=210 GPa。
计算得Kc=6.823 1×10-5 MPa将D1、Kc代入公式(1)、(2),结果为后轴承最大过盈量δ1=0.049 4;后轴承最小过盈量δ2=0.024 4。
本例实取过盈量为δ=0.025~0.050 mm,即:δmin=0.025 mm,δmax=0.050 mm。
2) 艉管本体内孔与轴承之间接触面的压力p,根据弹性力学厚壁圆筒理论[3],按式(4)计算×(4)式中:δ——过盈量,mm;R1——轴承内孔的半径,mm;R2——轴承与艉管本体接触面的半径,mm;R3——艉管本体外圆半径,mm。
代入相关参数,得到pmin=0.646 MPa,pmax=1.292 MPa。
3) 艉管轴承压入艉管本体时的压入力F。
F=p×2π×R2×L×f(5)式中:p——艉管本体内孔与轴承之间接触面的压力,MPa;L——压入面的总长度,mm;f——摩擦系数。
代入相关数值,得到Fmin=211.39 kN,Fmax=528.47 kN。
4) 艉管轴承压入艉管本体时的压入力F也可根据CB/Z233-87查到相对应的数值范围,见图2。
图2 标准压入力F与轴承内径D1的关系4 整体艉管的制造工艺4.1 艉管本体4.1.1 艉管毛坯制造1) 本体锻造。
本例前艉管、后艉管材料为锻钢,须在CCS船级社认可的锻造厂采用镇静钢进行锻造。
若锻件直接由钢锭锻制或由钢锭锻成的钢坯锻制,如其纤维变形主要呈纵向时,其锻造比应不小于3∶1。
2) 锻件化学成分。
锻钢件的试样化学成分应符合表1要求。
3) 锻件的热处理。
①锻钢件完成全部热加工后,在适当的加工阶段,进行相应的热处理,以便细化晶粒组织并获得所要求的机械性能。
②如锻钢件经最终热处理后又进行了矫直,则应再次进行热处理,以消除有害的残余应力。
③本例对碳钢锻件应进行正火加回火( 回火温度不低于550 ℃)的热处理。
4) 锻件的试验材料和机械性能。
①试样应按照CCS船级社的要求准备。
②试样应按纵向选取,但若验船师同意,制造厂可按CCS船级社推荐的方向和位置选取。
③锻钢件的机械性能应符合表2的要求。
5) 锻钢件的目检和无损检测①验收时,所有锻钢件均应提交验船师目检。
②锻钢件以粗加工状态交货,表面应保持清洁,无杂物、油脂、油漆等。
③锻钢件在机加工到适当阶段和最终热处理后,应进行超声波探伤。
4.1.2 粗加工前、后艉管按焊接前工艺图进行粗加工,各档内孔留15~20 mm余量,长度留10 mm余量。
本例中艉管的直径较大,因无缝钢管标准中没有合适的规格,购买困难,故用钢板进行卷制焊接而成。
4.1.3 焊接1) 将前艉管、中艉管、后艉管组装成一体后进行焊接,焊接前对工件环焊缝处进行预热,温度为100~200 ℃,焊接完工后用石棉保温2 h。
保证总长为4 005 mm,同轴度误差≤±2 mm。
2) 上述工艺过程完工后,对焊缝进行超声波探伤,其结果应得到验船师的签字认可。
3) 对艉管进行≥0.2 MPa的水压试验,保压时间30 min,确保无泄漏,其结果应得到验船师的签字认可。
4.1.4 艉轴管在轴承压装前的镗孔加工要求1) 艉轴管用镗排进行镗削,按图纸尺寸分粗镗和精镗两个阶段进行,粗镗结束后,应对镗排中心再次校中,使镗排中心与艉轴管端面的检验圆的中心重合,不重合的偏差值应控制在±0.03~0.10 mm内,然后才能进行精镗,精镗的切削余量≤0.50 mm,应一次镗出,无接刀;进刀方向与轴承压入方向一致,按压入方向不允许有倒锥。
2) 按图纸要求加工内孔。
圆度、圆柱度误差≤0.025 mm;前、后艉管内孔应同轴,相对于艉轴管轴线的径向圆跳动≤0.03 mm。
3) 表面粗糙度数不大于3.2 μm。
4) 镗孔复验通过后按图详细测量内孔直径及当时的艉轴管温度,并作出记录,供加工艉管轴承外径用。
4.2 艉管轴承本船的艉管轴承由船厂提供,轴承内孔已加工好,仅轴承外圆留有加工余量,应按艉轴管的镗孔尺寸和配合要求进行轴承外圆的加工。
1) 艉管轴承加工时外径的确定。
①轴承外圆加工的尺寸按公式(6)、(7)确定。
Dmax=D2+δmax(6)Dmin=D2+δmin(7)式中:Dmax——轴承外径的最大极限尺寸,mm;Dmin——轴承外径的最小极限尺寸,mm;δmax——最大过盈量,mm;δmin——最小过盈量,mm。
②根据计算及图纸要求,本例确定艉轴管内径与艉管轴承外径过盈配合的过盈量为0.025~0.050 mm,(两工件加工后放在一起约2 h以上,待温度基本相同时,测量每档对应尺寸的过盈量)。
③因实际尺寸存在偏差,故轴承外径取每档大多数尺寸的平均值为准。
④因工件尺寸较大,过盈公差较小,故轴承机加工时须考虑温度补偿(温度变化2~3 ℃,尺寸变化0.01 mm左右)。
加工前应先校核外径千分尺和内径千分尺,测量时应考虑上述因素。
⑤由于艉管轴承使用时,下部会磨损,故轴承内、外径存在着同轴度偏差,本例艉管轴承内径中心线比外径中心线高0.4 mm。
加工艉管轴承外径时,不得以内径为准校调,而是以轴承两端25~40 mm长的外圆基准表面作为校调基准。
⑥艉管轴承外圆精车时,要一刀连续车完,且不允许有倒锥。
用粗糙度检测仪测量外圆表面的粗糙度,应满足图纸要求。
⑦艉管轴承外径加工完成后,待轴承冷却到室温下进行测量,作出详细记录(包括环境温度)以作压入轴承时参考。
2) 轴承外圆加工精度应符合下述要求。
①圆度、圆柱度误差≤0.020 mm,;同轴度误差≤0.030 mm。
②表面粗糙度不大于3.2 μm。
5 艉管轴承压入工艺1) 去除毛刺,清洁艉管本体内孔、轴承外圆,使艉管本体内孔和轴承外圆无毛刺、无杂物、无油污。
2) 复检艉轴管内径、轴承外径、长度及倒角尺寸及实际过盈量,应符合图纸及过盈量0.025~0.050 mm的要求,复检时,艉轴管和轴承的温度应与环境温度相同,否则会使轴承与艉轴管的实际过盈量与计算数据不符而影响压入力数据。
3) 在配合面涂上二硫化钼润滑剂。
4) 本例艉管轴承内径中心线比外径中心线高0.4 mm,安装时须将工件的“TOP”标记对准上方。
5) 利用艉轴管端面螺孔安装一块导向板,供压入轴承导向用,以免轴承压入时产生周向转动。
6) 艉管后轴承压入力计算值为211.39~528.47 kN。
7) 安装液压油缸及压配装置,其压力表油压读数pb按式(8)计算。
(8)式中:F——压入力,由式(5)计算;A——液压油缸活塞有效面积,A=33 693.5 mm2。
将F、A式(8),得到pb min=6.27 MPa,pb max=15.68 MPa。
8) 上述计算结果表明,本例轴承压入艉轴管时,液压油缸压力表读数pb应在6.27~15.68 MPa范围内。
在正常情况下,随着压入面积的增加,其压入时油压力会相应上升,直至全部压入到位,最终油压应符合上述计算要求。
压入时每压入30 mm,记录一次油泵油压及温度,根据记录作出轴承压入曲线。
9) 艉管轴承压入后,将艉轴密封滑油管、空气管、艉轴承温度传感器电缆套管在艉轴管内固定结束,检查油管的安装正确性,油管支架固定的可靠性及管子的密封性,每根管子的密性压力为0.3 MPa。
10) 轴承装妥后应检查白合金的贴合质量。
11) 清除艉管轴承内异物,前后端配制挡板,以保持管内清洁。
6 结论整体艉管的加工关键是加工艉管内孔,圆度、圆柱度和同轴度误差要满足图纸要求,在压入轴承的轴向不允许产生倒锥;根据测量的艉管内孔配合面尺寸的平均值来控制轴承的外径尺寸和加工精度。
只有这样,艉管轴承与艉轴管的过盈量、压入力才能满足技术要求。
参考文献【相关文献】[1] 中国船级社.材料与焊接规范 (2006)[M].北京:人民交通出版社,2006.[2] 中国船舶工业总公司指导性技术文件.CB/Z 233—87艉管轴承压装计算与质量要求[S].2009.[3] 徐芝纶.弹性力学简明教程[M].第三版.北京:高等教育出版社,2010.。
