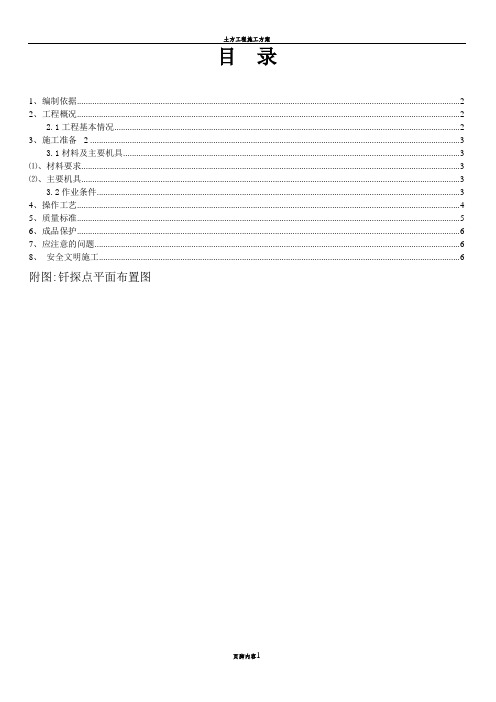

目 录
1、编制依据............................................................................................... 2
2、工程概况............................................................................................... 2
3、施工准备............................................................................................... 3
4、操作工艺............................................................................................... 4
5、质量标准............................................................................................... 5
6、成品保护............................................................................................... 6
7、应注意的问题 ......................................................................................
6
8、安全文明施工 ......................................................................................
6
钎探点平面布置图:附图
地槽钎探工程施工方案
1、编制依据
1.1 建设单位提供的施工图纸
1.2 《建筑分项工程施工工艺标准》
2、工程概况
1 本工程为微山县英轩小学A段，位于济宁市微山县，建设路以北，
商业街以东，场地内地势平坦。本工程平面布局详见图1-1，各部分
之间设抗震缝分为独立的结构体系。东西长112.500m，南北宽52.200；
主体地上4层，一层层高4.2m，二~四层层高为3.9m；局部地下一层
（办公楼下），层高为5.100m。室内外高差0.30m，结构总高度为
16.200m。
2 本工程以一层建筑地面标高为＋0.000，＋0.000相对于标高
37.450m。
3 结构形式：上部结构为框架结构；基础采用柱下条形基础或柱下独
立基础。
2.1工程基本情况
序号 项目 内容
微山县璎轩小学工程1 工程名称
山东省济宁市微山县2 工程地址山东璎轩教育质询管理有限公司3 建设单
位山东同圆设计集团有限公司4 设计单位微山东方监理公司5 监理单位
山东大嘉工程勘察有限公司勘察单位 6
监督单位7 8 施工单位 山东一山建筑集团
3、施工准备 2
3.1材料及主要机具
⑴、材料要求
砂：一般为中砂
⑵、主要机具
机械打钎（轻便触探器）
穿心锤重10Kg、尖锥头、触探器钎杆Φ25的钢钎，长度至少2.1m。其他有铅丝、
手推车、夹具、撬棍（拔钢钎用）、钢卷尺等。
3.2作业条件
⑴基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。
⑵根据设计图纸绘制钎探孔位平面布置图。
⑶要求钎探前，将所有轴线及基础的定位尺寸线放出，放出后再进行钎孔布置放
线。
⑷对于平板式筏形基础要全部钎探，对于独立基础要求在有独立基础的部位钎探，
其他无基础部位无需钎探。
⑸钎探孔位平面布置图放线并撒白灰点。要求最外侧探孔伸出垫层外边线50cm。
⑹注意钎杆上30cm的标识横线。
⑺钎探孔的排列方式采用梅花型排列方式，间距2.0m，孔深1.8m。
⑻夜间施工时，应有足够的照明设施，并要合理地安排钎顺序，防止错打或漏打。
4地质：
1 根据建设单位提供的勘察报告，拟建场地自上而下个工程的土
层的工程地质特征见表八所示。．
土层编
号
土层名称 变形模量承载力特征备注
Eo(Mpa)
值fak(Kpa)
120 7.0 粘土1 持力层
4.9 2 80 粘土7.5 3 140 粉质粘土18.0 4 160 中细沙10.5
180
5 粘土
2 本工程建筑场地类别：Ⅲ类，为中软场地土，场地无不良地质作用，
为可进行建设的一般地段。
3 勘察期间场地水位埋深2.5m。地下水对混凝土结构具微腐蚀性，
对钢筋混凝土结构中的钢筋具微腐蚀性。土对混凝土结构具微腐蚀性，
对钢筋混凝土结构中的钢筋具微腐蚀性。土对混凝土及混凝土结构中
钢筋具有为腐蚀性。
4 结合本工程上部结构及地基情况，采用柱下条形基础或柱下独立基
础，以第一层粘土作为基础持力层，承载力特征值为120Kpa。基底
下换填600mm厚4:6砂石垫层，没测超出基础边缘不小于0.6m，砂
石的最大粒径不大于50mm。换填
4、操作工艺
4.1工艺流程
――就位打钎――记录锤击数――整理记录――（放钎点线）确定打钎顺序
拔钎盖孔――检查孔深（合格后）――灌砂
4.2按钎探孔位置平面布置图分区放线，用白灰放出分区控制线，孔位要撒上白
灰点。
4.3就位打钎
将触探杆尖对准孔位，再把穿心锤套在钎杆上，使穿心锤自由下落，锤落距50cm，
把钎杆垂直打入土层中。
4.4记录锤击数
钎杆每打入土层30cm，在《地基钎探记录》记录一次锤击数。钎探深为1.8m。
4.5拔钎
机械将钎杆拔出，注意拔钎时防止钎杆变形。拔出后用砖盖孔，并用粉笔在砖上
注明编号，以备验槽时使用。
4.6移位
将触探杆搬到下一个孔位，以便继续打钎。
4.7灌砂
打完得钎孔，首先经过质检人员和工长检查孔深与记录无误后，然后经过验槽合
格后，方可进行灌砂。灌砂时每填入30cm左右，须用钢筋捣实一次。
4.8整理记录
按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过监理单位、单位工程
技术负责人、质检员、资料员签字后归档。归档钎探记录表必须使用黑色签字笔
填写，字迹要工整，不可有改动迹象。
5、质量标准
5.1保证项目
钎探深度必须符合规定要求，锤击数记录准确，不得作假钎。
5.2基本项目
⑴ 钎位要准确，钎孔不得遗漏
钎孔灌砂应密实。 ⑵．
6、成品保护
钎探完毕后，应做好标记，保护好钎孔，未经质量检查、有关工长复验及验槽合
格，不得堵塞或灌砂。
7、应注意的问题
⑴ 基土必须在干燥的情况下进行。受雨后不得钎探。
⑵ 如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意
填写锤击数。
⑶ 记录和平面布置图的整理：在记录表上有色铅笔或符号将不同的锤击数孔位
分别开来。
⑷ 在钎孔平面布置图上，注明过硬或过软孔号的位置，以便设计勘查人员进行
分析处理
8、 安全文明施工
8.1安全施工
⑴ 所有现场施工人员必须佩带安全帽
⑵ 操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，精力集中，以防
出现以外事故。
8.2文明施工
现场施工人员严禁在施工过程中抽烟、嬉闹，不能光膀子施工。
