力学作图专题(二)
八年级物理力学作图题专题训练(答案)
材料仅供参考202X年上期八年级物理力学作图专题1、如图1静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。
2、如图2所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁所受的压力。
3、用50牛的水平向右的力F在P处推小车，在图3中用力的示意图法画出力F。
4、一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图4中用力的示意图法画出这个拉力。
〔作用点在A点〕5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图5中作出该球受力的示意图。
6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图6中画出该物体的受力图。
7、图7所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。
请用力的示意图法在图中画出物体受到的摩擦力f〔f的作用点画在O点〕如以下图所示，做出木块和小球受力示意图。
8、如图8所示，物体A置于小车上随小车一起在平直路面上向右运动。
当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图〔忽略空气阻力〕。
9、如图9所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。
10、如图10所示物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。
11、如图11所示，物体随水平传送带匀速移动，作出物体所受力的示意图。
12、物体甲重40牛，物体乙重70牛，如图12所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。
13、如图13所示，作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
14、粗细均匀重为3N的木棒靠在墙上如图14所示，请你在图上作出木棒所受重力的示意图。
15、如图15是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。
16、如图16，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．17、如图17所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。

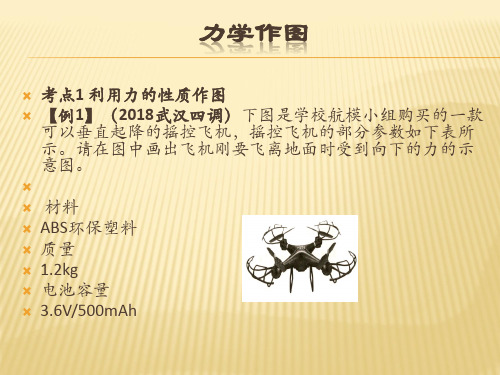

力学作图
第3题图
第4题图
5.（2015四川遂宁）图2是物体A静止在斜面上， 请作出物体A的重力和斜面受到的压力的示 意图。 6、如图所示，请画出所受的重力G和球对墙面 的压力F的示意图．
（2）由题意可知硬币静止在窗台 上，它处于平衡状态。
（3）硬币在竖直方向处于平衡态， 因此竖直方向受力平衡。地球周围 一切物体都受重力，因此竖直方向 重力一定有。硬币在竖直方向与窗 台接触，由于受重力对窗台有挤压， 因此窗台对硬币有支持力。 （4）根据平衡力特点作图。 （5）硬币受到的重力和支持力一个 向下一个向上，方向相反，此二力 可以是一对平衡力。
解题通法：利用物体状态作力的示 意图步骤： 第一步:确定研究对象（即受力物 体）； 第二步：确定物体状态是平衡还是 非平衡； 第三步：判断物体受力个数和大小： 平衡状态受力平衡，即同一直线两 个方向受力大小相等，合力为零； 非平衡态受力不平衡，即同直线上 两个相反方向受力不相等，合理不 为零。 第四步：确定受力个数和大小并作 图。 第五步：检查作图结果与物体状态 是否相符，若不对应作图一定错误。
【直击中考】 7.（人教版八年级下12页配图）如图，小红同学 站在台秤上测量自己的体重，请画出小红同学受 力的示意图。 8. （2019福建）如图12,悬挂在天花板下的电灯处 于静止题图
9.如图所示，人站在匀速上升的自动扶梯上， 请画出此时人所受到的力的示意图。 10. ( 2017武汉四调）在建的武汉中心大厦高 438 米，其中 87 层至 88 层会建成封闭式的超 大环 廊， 作为观光景点对市民开放。电梯匀 速上升时 ，请在图中画出轿厢内的人所受力 的示意图。
初中物理：力学作图题专项复习
(2)重力的作用点必须画于物体的重心处. 重力之外 的其他力的作用点，均可画于重心处，亦可画于实际作 用处. 作用点一般用符号“Ｏ”表示. 一个物体如果同时 受几个力的作用，这几个力的作用点应画在重心处，而 且力越大线段越长. (3)重力用专用字母Ｇ表示，摩擦力按照习可用f表 示，支持力（或压力）按照惯性可用Ｎ表示，其他的力 均用Ｆ或Ｆ加相应的角标表示（角标可以是阿拉伯数字、 汉字或字母符号等）.
考点1
力的示意图
画出图中静止在水平桌面上的物体A所受 重力及支持力的示意图.
如图所示，重为G的小球静止在水中，请 画出小球的受力示意图.
考点归纳
1. 作图依据的原理： (1)重力作用于物体的重心上，方向竖直向下. (2)支持力（或压力）作用于物体的表面上，方向垂 直于支持面. (3)拉力作用于物体上，方向沿绳子（收缩）方向. (4)摩擦力作用于物体相互接触的表面上，它总是阻 碍物体发生相对运动. 2. 作图的规范化要求： (1)画力的示意图时，一般用线段的起点表示力的作 用点，末端箭头表示力的方向 . 如果力有大小，则要在 箭头旁标出力的大小.
考点2
杠杆示意图
如图杠杆OB可绕O点转动，在力F的作用下在水
平位置平衡，画出力F的力臂L.
如图所示，用绳子将电 线杆竖起，请画出此时拉力F 的力臂L．
如图所示，曲杆可绕固定点O转动，在
一个最小的拉力F的作用下，在图所示位置保
持静止，请在图中作出最小拉力F的力臂和拉 力F的示意图.
.
考点归纳
1. 作图依据的原理： (1)力臂：支点到力的作用线的垂直距离. (2)对于动力，动力臂越大，则越省力. 2. 作图的规范化要求：杠杆的力臂两端带有箭头的实线、实线加大括号，
或虚线加大括号表示均可，然后用符号“L”（可加角标）表示；力臂与力的作
八年级物理下册力学作图题(含答案详解)
力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。
3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。
4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。
6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。
9．如图，小球在水中正在下沉，请画出小球所受力的示意图。
10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。
11．请画出图中潜水艇上浮时所受力的示意图。
12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。
（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。
17．完成下图杠杆的动力臂。
18．在图中画出力F 的力臂。
19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。
中考物理 力学 作图 含答案
力学作图1. 如图所示，有一根粗细均匀的长木棒，斜放在墙角，画出木棒所受重力G、木棒对墙面的压力FA 和地面对木棒的支持力FB的示意图。
2 如图所示金属球沿光滑斜面滚下，请画出该球所受重力和支持力的示意图．3.如图1所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．4..如图所示，O为乒乓球的重心，请在图中分别作出乒乓球竖直上升、下落过程中的受力示意图（乒乓球在运动过程中均受空气阻力∫的作用，不计空气的浮力）．解：乒乓球竖直上升过程中受到竖直向下的重力和竖直向下的空气阻力（不计空气的浮力），且阻力小于重力，分别过乒乓球重心O做竖直向下的有向线段、即为其上升过程受力示意图．如图所示：乒乓球下落过程中受到竖直向下的重力和竖直向上的空气阻力（不计空气的浮力），且重力大于阻力，分别过乒乓球重心O做一条竖直向下的有向线段和竖直向上的有向线段、即为其下落过程受力示意图．如图所示：5.在易拉罐内装进适量的水，能使罐侧立而不倒下。
请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。
6.如图，一个盛水的杯中悬浮着一个小球，杯子放在斜面上，画出此时小球受到的力的示意图。
7.如图所示，小球从斜面上由静止滚下，最后停在粗糙水平面上，画出小球从A点到B点滚动的过程中受到的力。
8.如图乙所示的A物体处于静止状态，请画出A在水平方向受到的摩擦力及物体A对桌面压力的示意图．9.下图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．10.在图中画出小球受力的示意图。
11.按照题目要求作图：（1）如图所示，一重为10N 的正方体物块放在斜面上静止，斜面对该物块的支持力为6N，用力的示意图画出该物块受到的重力及斜面对它的支持力。
中考物理专题训练—力学作图题,这88道精选作图题一定要做
中考物理专题训练—力学作图题，这88道精选作图题一定要做！
物理复习
力学
电学
光学
力学作图主要考查重力示意图、物体的受力示意图和杠杆力臂作图；一般是作力的示意图或杠杆示意图，以及滑轮组的绕线方式。
这种作图题应当注意首先弄清题目的具体要求：若作力，要明确是物体受到的力(具体哪个力)还是对别的物体施加的力，要画准力的三要素(大小、方向、作用点)：①力的作用点必须画在受力的物体上；②力臂一定得过支点；③杠杆所受力的作用点一定要画在杠杆上。
八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
初中物理力学作图题复习
1.如图所示，O是杠杆的支点，画出力的力臂，并用字 母L表示．
2.在杠杆上的A点挂一重物，在C点对杠杆施加一个最 小的力，使杠杆平衡在图中所示的位置．试画出这个 力的示意图和力臂．
1.作出图中的闸刀使用中的两个力臂，并标明L1和L2。 2.在图中画出抽水机手柄A点所受动力F1的力臂l1和B 点所受阻力F2的示意图。
1.如图所示，画出作用在“开瓶起子”上动力F1的力臂和 阻力F2的示意图．
2.古代护城河上安装的吊桥可以看成一个杠杆，如图 上面右图所示，请你在图中画出动力臂L1。
1.下面右图中杠杆B点挂着重物G，若在A点施加一个最 小的力F使杠杆平衡在图中的位置，请画出此力的示意 图和力臂
2.在图中，用羊角锤拔木板上的钉子，请画出最省力 的动力作用线和对应的动力臂。
9.在平直公路上匀速行驶的汽车受到了几对平衡力的作 用，请你在上面中间的图中画出汽车受力的示意图。
10.如图所示，物体A静止在水中，请画出物体A所受 力的示意图。
二、杠杆力臂作图： 1、方法指导：画力臂的步骤如下： （1）在杠杆的示意图上，确定支点O，并将力的作用 线延长， （2）从支点O向力的作用线作垂线，画出垂足，则支 点到垂足的距离就是力臂； （3）支点到垂足可以用带箭头的线段或用大括号勾 出，并用相应字母标明。 注意：力臂是从支点到力的作用线的距离，而不是从 支点到力的作用点的距离。
初中物理力学作图题复习
一、力的示意图作图： 1、方法指导：在进行力的示意图作图时，请同学们首 先认真阅读题意，搞清楚题目中要你画的是什么力， 要注意：不要多画力、也不要少画力。具体方法请按 以下三步进行。 (1)明确力应该画在谁身上；（要画在谁身上，就把力 的作用点点在谁身上） (2)明确力的方向；（一般情况下，我们所接触到的力 有：重力G，方向始终竖直向下；支持力F支，方向垂直 接触面向外；压力F压，方向垂直接触面向里；拉力F拉 ，方向延绳子向外；摩擦力f ，方向与运动或想运动 的方向相反。） (3)明确表示力的字母；（如上所示）
初中力学作图题专题练习(含答案解析)
初中力学作图题专题练习（含答案解析）一、作图题（本大题共79小题，共395.0分）1.如图中该刻度尺的分度值是______ cm.被测物体的长度是______cm．2.如图所示，小明用刻度尺和三角板按如图测的直径，该刻度尺的分度值是______ ，测得苹果的果直径为______ cm．3.请简述测量图中AB长度的方法及过程．4.如图所示，平面镜前立有一旗杆．(1)请画出旗杆顶A点在平面镜中的像；(2)将平面镜远离旗杆，旗杆的像大小______ (选填“变大”、“变小”或“不变”)；5.如图，A图是一物体运动的v−t图象，请在B图中作出其对应的s−t图象6.如图所示，图(1)为某汽车在平直公路上运动的距离(s)−时间(t)图象，请在图(2)中画出相应的速度(v)−时间(t)图象。
7.甲乙两个大小完全相同的实心球是由两种不同物质制成的，甲的质量是乙的2倍.图中画出了甲球质量与体积的关系，请你画出乙球质量与体积的关系．8.如图所示，a、b、c三只相同的玻璃杯中分别盛有等质量的酒精、纯水、盐水，在玻璃杯中画出酒精、纯水、盐水的大致液面(ρ盐水>ρ纯水>ρ酒精)。
9.小明用天平测得某物体的质量为33.4g，请将图中的游码画到标尺的相应位置处。
10.按照题目要求作图(1)画出图甲中物体静止在斜面上时受到重力和物体对斜面压力的示意图．(2)请在乙图中画出小球所受弹力的示意图．11.如图所示，画出使杠杆平衡的最小力的示意图(要求保留作图痕迹)．12.如图，用一个大小为10N的力将黑板刷压在竖直的黑板上，已知黑板刷重4N，且静止不动。
请画出黑板刷受到的重力和摩擦力的图示。
13.(1)一物块静止在如图甲所示的斜面上，请画出物块所受重力和物块对斜面压力的示意图；(2)请画出图乙中潜水艇在上浮时所受重力和浮力的示意图(黑点O表示潜水艇的重心)；(3)请在图丙中画出压缩的弹簧对拇指弹力的示意图．14.如图所示，一个工件与传送带一起以0.3m/s的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。
力学作图
力学作图
1、请画出图中小球受到的重力Ｇ的示意图
２、在图中，画出物体Ａ对斜面压力的示意图．
３、如图所示，小女孩用力Ｆ将水桶提起，请在图中画出女孩提桶的力的示意图．
４、如图所示，请在Ｏ点画出足球受到的支持力Ｆ的示意图.
5、图中漂浮的乒乓球受到两个力的作用，请画出该球的受力示意图．
6、如图所示，斜面上有一个物体静止不动，试画出物体受到的重力 Ｇ和斜面对物体支持力 Ｆ的示意图．
7、如图所示，跳伞运动员在空中匀速直线下降，请你画出运动员的受力示意图．（跳伞运动员受到的空
气阻力可忽略不计）
8、如图，球静止在地面上并与斜壁ＯＡ刚好轻轻接触，请画出该球的受力示意.
9、如图所示，物体随水平传送带匀速向右移动，作出物体所受力的示意图（不计空气阻力）．
10、如图所示是生活中常用的一款指甲刀，手柄ＣＢＡ是（选填“省力”或“费力”）杠杆，请在图中画出作用
在 Ａ点的力Ｆ的力臂．
11、把羊角锤看作杠杆，如图用羊角锤拔钉子，Ｏ为支点，画出在Ａ点施加的最小力Ｆ的示意图及其力臂Ｌ．
12、图中，小球和杠杆都处于静止状态，请作出小球所受重力及线ＡＢ对杠杆的拉力的示意图
13、粗细均匀的木棒靠在光滑的墙角，如图所示，请你在图上作出木棒受力的示意图．
14、如图所示的杠杆中，已知动力Ｆ１和阻力臂Ｌ２，请你作出动力臂Ｌ１和阻力Ｆ２．
15、如图所示，用滑轮组拉小车，用笔画线代替绳子在图中画出最省力的绳绕法.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
力学作图题
(二)
1、某同学在体育锻炼时，推出一个重为40牛顿的铅球，请在下面左图中作出这个铅球在空中运动时，所受
各力的示意图（空气阻力不计）
2、如图是地球表面附近的一些物体，请画出飞机所受重力的示意图
3 、如下图所示，工人用水平推力推水平地面上的货箱而未推动，推力已画出，请画出货
箱所受其它力的示意图。
4 、传送带上有一个物体M, 它与传送带一起以lm/s 的速度在水平方向向右匀速运动，不
计空气阻力．请在上图中画出M 受力情况的示意图．
5 、如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。请
你画出木块在水平面上滑动时的受力示意图
6、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
7 、一木块受到撞击后在粗糙的的水地平面上滑行了一段距离后停下。请画出该木块在滑行
时的受力示意图
8 、上面右图是正在足球场上滚动的足球，请画出足球受力的示意图。
9 、如图所示，物体A 从斜面上匀速滑下，画出物体A 所受力的示意图
10、一木块静止在斜面上，在图中画出这个木块所受各力的示意图
11 、在图中，用50N 的水平向右的力作用在质量为2kg 的砖块A 上时，砖块处于静止。
在图中画出砖块在竖直方向所受各力的示意图。
12、如图所示，试画出摆动的小球在A 点时的受力示意图（不计空气阻力）。
13、如图所示，一根细绳把重为G 的小球挂在墙上，试画出小球受力的示意图。
14、货物如图所示随传送带一起匀速斜向上运动，请画出货物受到力的示意图
15、作出图中锤子对钉子的压力示意图
16、如图，一小球悬浮于盛水杯中，请画出小球的受力示意图。
17、如图，一小球悬浮于盛水杯中，请画出小球的受力示意图。
18 、 在上面右图中画出抽水机手柄A 点所受动力F1 的力臂L1 和B 点所受阻力F2 的示
意图。
19 、如下面左图所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意
20 、图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意
图
21、古代护城河上安装的吊桥可以看成一个杠杆，如图上面右图所示，请你在图中画出动
力F1和动力臂L1。
22 ．许多居民楼墙外用铁三角架搁放空调主机，如图7 所示，要使铁架较为牢固、安全。
应把主机放在A 处还是B 处，请你在选择的主机上画出它的重力示意图和重力对O 点的力
臂。
23 、如图所示，一个绕O 点转动的杠杆，已知阻力F2 的方向，以及动力F1 的力臂，在
图中画出动力F1
人体上的杠杆
最小的力
24、出使杠杆AB 在图示位置静止时所用最小的力的作用点和方向。
25 、画出使杠杆在图丙所示位置静止时，需在杠杆上加一个力F ，要使这个力最小，请在
图上画出F 的示意图，并标明它的力臂。
26 ．如图15 所示，使用羊角锤拔钉子，动力作用在锤柄上A 点．请作出拔钉子时所用最
小动力F1 的示意图及阻力F2 的力臂L2 ．
图15
27、如图所示的水桶，是在一个最小外力作用下所处的状态。作出它此时的受力示意图
28、要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向
29、画出使杠杆在图丙所示位置静止时，需在杠杆上加一个力F，要使这个力最小，请在图
上画出F的示意
图，并标明它的力臂
滑轮组组装
30、在下面左图中，画出滑轮组的绕线方法，要求省2/3 的力。
31、小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用
滑轮组，至少需要几个滑轮？如何装配？
32 、某人站在地上，用一根只能承受600N 的绳子提起1700N 的重物，应该怎样装配滑轮
组（不计滑轮重）？请画出装配图 （两种方法）
33、用一个滑轮组提升物体，物体上升1m ，绳子自由端拉出3m ，请你画出滑轮个数最少
的装配图。
