第三章 SNCP保护倒换实现-091110
SDH网络保护分类

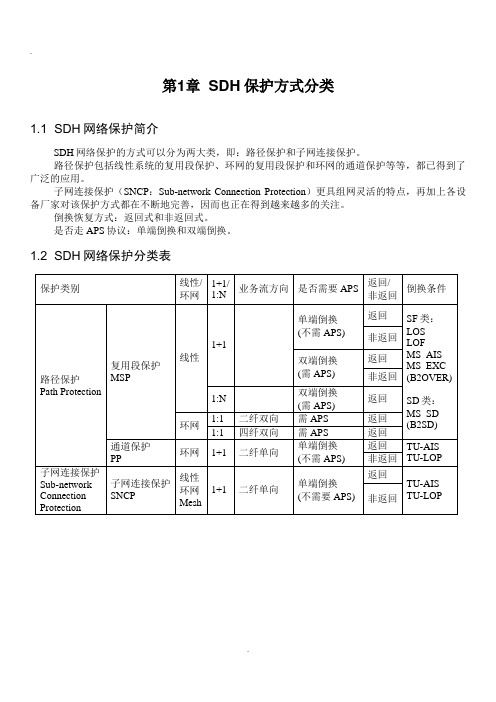

. . 第1章 SDH保护方式分类
1.1 SDH网络保护简介 SDH网络保护的方式可以分为两大类，即：路径保护和子网连接保护。 路径保护包括线性系统的复用段保护、环网的复用段保护和环网的通道保护等等，都已得到了广泛的应用。 子网连接保护（SNCP：Sub-network Connection Protection）更具组网灵活的特点，再加上各设备厂家对该保护方式都在不断地完善，因而也正在得到越来越多的关注。 倒换恢复方式：返回式和非返回式。 是否走APS协议：单端倒换和双端倒换。
1.2 SDH网络保护分类表
保护类别 线性/ 环网 1+1/ 1:N 业务流方向 是否需要APS 返回/ 非返回 倒换条件
路径保护 Path Protection
复用段保护 MSP
线性
1+1 单端倒换 (不需APS)
返回 SF类：
LOS LOF MS_AIS MS_EXC (B2OVER)
SD类： MS_SD (B2SD)
非返回 双端倒换 (需APS) 返回
非返回 1:N 双端倒换 (需APS) 返回
环网 1:1 二纤双向 需APS 返回
1:1 四纤双向 需APS 返回
通道保护 PP 环网 1+1 二纤单向 单端倒换
(不需APS) 返回
TU-AIS
TU-LOP 非返回
子网连接保护 Sub-network Connection Protection 子网连接保护 SNCP
线性
环网 Mesh 1+1 二纤单向
单端倒换
(不需要APS)
返回 TU-AIS
TU-LOP 非返回 第2章 保护方式详细介绍 第2章 保护方式详细介绍
2.1 复用段线性1+1保护(1+1线性复用段保护) 2.1.1 单端倒换(不需要APS协议)
<1>倒换过程 A在主用通道上收到信号失效，如果备用通道正常，下发交叉页面，接收备用通道的信号，倒换完成。B点无动作。 <2>恢复过程 如果配置成恢复模式，则1＋1的双端的恢复与1：1相同，在后面进行介绍；如果配置成非恢复模式，没有WTR过程。1＋1双端是两端同时进入DNR态（非恢复态）；1＋1单端是本端进入DNR态，对端状态不变。 注意：1＋1一般缺省配置为单端非恢复式，如果需要更改，需要在最初配置时进行更改，如果已经配置业务后需要更改工作模式，会中断业务。
智能光通信技术-处理保护无法倒换故障
原因 3：单板光纤连接错误。
1. 参照《特性描述》中功能实现介绍的保护原理，对于 2.5G的 OTU单板，检 查故障点两端站点的 OTU单板的工作通道光口、保护通道光口光纤连接是否正确。 对于 5G、10G、40G的 OTU单板，检查故障点两端站点的 OLP单板或 DCP单板的工 作通道光口、保护通道光口光纤连接是否正确。
故障处理流程图
板内 1+1保护无法自动倒换的故障处理流程如图 10-2所示。 图 10-2板内 1＋ 1保护无法自动倒换故障处理流程图
工具、仪表和材料
U2000
操作步骤
原因 1：保护组参数配置错误。
1
在网元管理器中单击网元，在功能树中选择 配置 > 端口保护 。
2
在 端口保护 界面中单击 查询 ，查询保护组各参数值。 操作结果
处理工作通道上的故障，具体操作和方法请参见《告警和性能事件参考》，并联系华为 工程师处理。
10.3 客户侧 1+1保护不能自动倒
换
介绍了客户侧 1+1保护的工作通道出现故障时，不能自动倒换到保护通道的处理方法。
故障现象
在网络正常运行过程中，工作通道产生了触发保护倒换的条件，但业务无法自动倒换到 保护通道上，导致业务中断。
利 用 双发选 收功能 的 OTU实现 的板 内 1+1保护 时， OTU单 板可能 上报 INTRA_OTU_PS告警或 INTRA_OTU_STA_INDI告警。
可能原因
板内 1+1保护不能自动倒换的可能原因如下： 保护组参数配置错误。 人为实施了锁定倒换或强制倒换命令。 单板光纤连接错误。 保护通道出现故障。
原因 2：人为实施了锁定倒换或强制倒换命令。
1
3.OTN保护原理
ODU1 SNCP利用电层交叉的双发选收进行保护，交叉粒度为ODU1 ODU1 SNCP保护主要对线路板及其以后的单元进行保护
第 9页
一
线性保护
二
三
环网保护
小结
第 10 页
环网保护技术分类
单向光通道保护倒换 双向光通道共享保护倒换 光子网连接保护倒换 ODUk SPRing
链路
-双端倒换
环网
汇聚 单端倒换
链路
-双端倒换
环网
分布 双端倒换
抵御故障
单盘+线路
线路
线路
线路
单盘+线路
单盘
单盘+线路
倒换时间
50ms
50ms
50ms
50ms
50ms
50ms
50ms
第 18 页
3.1 保护方式的比较及实际应用
保护类型 光线路保护 保护粒度 OMS 配置举例 备注 OLP单板，配在FIU的线 用于链型组网，对合波后的线路光纤进行 线路光纤 路侧，无FIU时，配在 保护，链上每站点线路侧配置OLP单板 OA单板的OUT口后 可用于所有组网形式，在对业务保护同时， 主备OTU,双发选收单板 OTU单板、 也可提供对OUT的设备级保护，保护范围最 （同架配SCS，异架配 OCH 广、最可靠，建议OUT单板配置在同一子架 OLP或DCP) 内 2.5G配双发选收 用于环形或网状组网，工作波道、保护波 OCH OTU,10G以上配OLP或 道使用相同波长 DCP 1+1交叉板，可以使用 用于环形或网状组网，较灵活，可针对不 线路板、OCH 支路板和线路板配置， 同区段、不同层次 也可仅使用线路板配置 1+1交叉板，双倍支路 支路接入信 板，如2×TOM， 号 2×TDX,2×TQX 相对于客户侧1+1，该方式是首先在本地接 入网元完成选收，再传送到线路，用于支 路需要保护而线路不需要保护或线路采用 不同形式保护，当接入SDH、OTN业务时， 支持支路SNCP 保护范围
2024版OTN培训日记板内11保护SNCP
32
THANKS
感谢观看
2024/1/30
33
日志分析
查看设备日志信息， 了解故障发生前后 的详细情况。
21
06
实验操作与案例分析
2024/1/30
22
实验操作环境搭建及注意事项
搭建实验操作环境：包括 OTN设备、光纤跳线、测 试仪表等。
2024/1/30
确保实验环境安全，避免 光纤跳线交叉或损坏。
注意事项
在进行实验前，对设备进 行检查和初始化，确保设 备状态正常。
双向通道保护环（BPP） 在OTN网络中，通过构建双向通道保护环，实现 对业务的双向保护，提高网络的可靠性。
2024/1/30
7
OTN保护技术分类
2024/1/30
环网保护
包括单向通道保护环（UPP）和双 向通道保护环（BPP），通过环网 结构实现对业务的保护。
网状网保护
在网状网结构中，通过动态重路由 等方式实现对业务的保护，提高网 络的生存性。
易于管理和维护
11保护SNCP技术可以与网络管理系统 集成，实现自动化的故障检测、保护和 恢复，降低了网络维护的复杂性和成本。
2024/1/30
12
11保护SNCP技术应用实例
2024/1/30
长途干线光传输网络
01
在长途干线光传输网络中，11保护SNCP技术可以应用于骨干节
点和关键链路的保护，确保长途通信的连续性和稳定性。
性和可靠性。
2024/1/30
15
OTN板卡功能及特点
OTN板卡是OTN设备中的重要组成部 分，具有多种功能和特点，如光信号 的产生、调制、解调、复用/解复用等。
OTN板卡采用先进的数字信号处理技 术，可实现高速、大容量的信号处理 和传输，提高了设备的性能和效率。

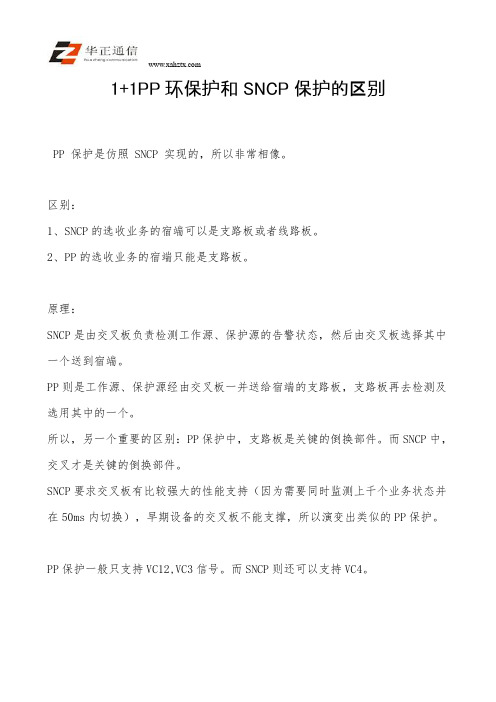

1+1PP环保护和SNCP保护的区别
1+1PP环保护和SNCP保护的区别
PP 保护是仿照SNCP 实现的，所以非常相像。
区别：
1、SNCP的选收业务的宿端可以是支路板或者线路板。
2、PP的选收业务的宿端只能是支路板。
原理：
SNCP是由交叉板负责检测工作源、保护源的告警状态，然后由交叉板选择其中一个送到宿端。
PP则是工作源、保护源经由交叉板一并送给宿端的支路板，支路板再去检测及选用其中的一个。
所以，另一个重要的区别：PP保护中，支路板是关键的倒换部件。
而SNCP中，交叉才是关键的倒换部件。
SNCP要求交叉板有比较强大的性能支持（因为需要同时监测上千个业务状态并在50ms内切换），早期设备的交叉板不能支撑，所以演变出类似的PP保护。
PP保护一般只支持VC12,VC3信号。
而SNCP则还可以支持VC4。
三种保护模式对比(PP、SNCP、MSP)
仅用于环状拓扑，环上节点数没有限制
可用于各种网络拓扑，环上节点数没有限制
仅用于环状拓扑，环上节点数要求不大于16
发送端永久桥接，接收端倒换
发送端永久桥接，接收端倒换
桥接与倒换在动作时才发生，首端/尾端常常既是桥接节倒换
仅通过PP无法构造双DNI的保护结构

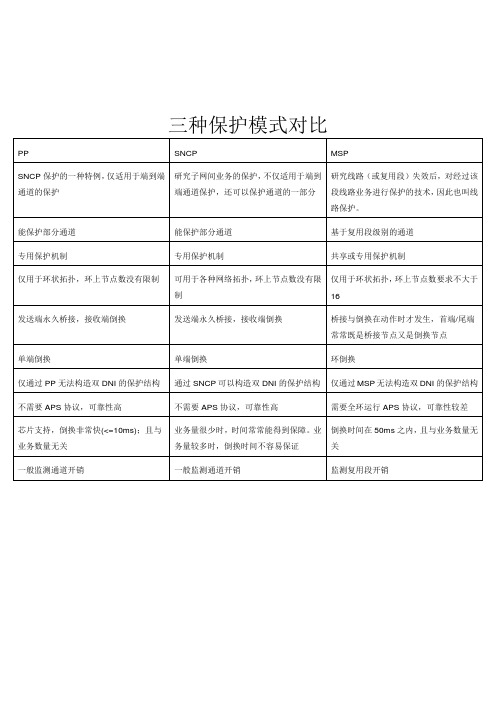

三种保护模式对比
PP
SNCP
MSP
SNCP保护的一种特例，仅适用于端到端通道的保护
研究子网间业务的保护，不仅适用于端到端通道保护，还可以保护通道的一部分
研究线路（或复用段）失效后，对经过该段线路业务进行保护的技术，因此也叫线路保护。
能保护部分通道
能保护部分通道
基于复用段级别的通道
专用保护机制
专用保护机制
一般监测通道开销
一般监测通道开销
监测复用段开销
通过SNCP可以构造双DNI的保护结构
仅通过MSP无法构造双DNI的保护结构
不需要APS协议，可靠性高
不需要APS协议，可靠性高
需要全环运行APS协议，可靠性较差
芯片支持，倒换非常快(<=10ms)；且与业务数量无关
业务量很少时，时间常常能得到保障。业务量较多时，倒换时间不容易保证
倒换时间在50ms之内，且与业务数量无关
智能光通信技术-处理保护后无法恢复故障
关于本章
处理保护倒换后无法恢复故障
本章介绍配置了保护的业务进行保护倒换后，工作通道恢复正常，但业务无法自动恢复 回工作通道的原因和处理方法。 OptiX OSN 8800、OptiX OSN 6800、OptiX OSN 3800支持的保护请参考《特性描述》“产 品与特性配套关系”。 11.1 光线路保护倒换后无法恢 介绍了设置为恢复模式的光线路保护进行保护倒换后，工作通道恢复正常，但业务无法 复 自动恢复回工作通道的处理方法。 11.2 板内 1+1保护倒换后无法恢 介绍了设置为恢复模式的板内 1+1保护进行保护倒换后，工作通道恢复正常，但业务无 复 法自动恢复回工作通道的处理方法。 11.3 客户侧 1+1保护倒换后无法恢 介绍了设置为恢复模式的客户侧 1+1保护进行保护倒换后，工作通道恢复正常，但业务 复 无法自动恢复回工作通道的处理方法。 11.4 SW SNCP保护倒换后无法恢复 介绍了设置为恢复模式的 SW SNCP保护进行保护倒换后，工作通道恢复正常，但业务无 法自动恢复回工作通道的处理方法。 11.5 ODUk SNCP保护倒换后无法恢复 介绍了设置为恢复模式的 ODUk SNCP保护进行保护倒换后，工作通道恢复正常，但业务 无法自动恢复回工作通道的处理方法。 11.6 VLAN SNCP保护倒换后无法恢复 介绍了设置为恢复模式的 VLAN SNCP保护进行保护倒换后，工作通道恢复正常，但业务 无法自动恢复回工作通道的处理方法。 11.7 支路 SNCP保护倒换后无法恢复 介绍了设置为恢复模式的支路 SNCP保护进行保护倒换后，工作通道恢复正常，但业务 无法自动恢复回工作通道的处理方法。 11.8 以太网环保护倒换后无法恢 介绍了设置为恢复模式的以太网环保护进行保护倒换后，工作通道恢复正常，但业务无 复 法自动恢复回工作通道的处理方法。
复用段保换倒换原理
复用段保换倒换之保护倒换原理专题华为技术有限公司版权所有侵权必究目录1基本概念及原理 (4)1.1二纤双向0：1复用段共享保护环 (4)1.2二纤单向1:1复用段保护环（专用环） (6)1.3线性复用段保护 (6)2OptiX 复用段保护原理 (7)2.1OptiX 复用段保护遵循的标准 (7)2.2OptiX 复用段倒换的实现 (7)2.3OptiX复用段控制器的状态迁移 (8)2.4OptiX 复用段倒换的方式 (9)2.5OptiX 复用段保护环的特点 (10)2.6OptiX 二纤双向复用段共享保护环 (10)2.7OptiX 二纤双向复用段倒换过程 (10)2.8OptiX 二纤单向复用段保护环 (12)2.91+1链形保护和1：1点到点保护 (12)2.9.11+1链形保护和1：1点到点保护特点 (12)2.9.21+1链形保护 (12)2.9.31：1点到点保护特点 (13)3线性复用段保护倒换原理 (14)3.1总体介绍 (14)3.2保护倒换的实现 (14)3.2.1倒换条件 (14)3.2.2倒换过程 (14)3.3线性复用段特性说明 (17)3.3.1非恢复式的处理 (17)3.3.2外部命令备到主倒换的处理 (17)3.3.3保护锁定与保护断纤（SF_P） (17)3.3.4WTR时间设置 (17)3.3.5关于WTR的人工清除 (18)3.3.6关于外部命令的执行 (18)3.3.7关于外部命令的清除 (18)3.3.8关于复用段倒换告警 (18)3.3.91＋1单端方式下发送K字节 (18)3.3.10关于K1K2失配 (18)3.3.11关于K2失配 (19)3.3.12SD和SF延迟4秒的处理 (19)3.3.13关于倒换事件自动上报 (19)4二纤双向复用段环保护倒换过程分析 (19)4.1组网配置情况 (19)4.2典型保护倒换事件 (20)4.2.1断纤保护倒换事件 (20)4.2.2光纤恢复保护倒换事件 (20)4.2.3交叉板工作页面切换关系 (21)复用段保换倒换之保护倒换原理专题1 基本概念及原理在讲述复用段保护之前，先简单介绍复用段的概念。
保护倒换讲义
保护倒换的介绍ZXSM光传输系统的保护机制可分为：网络级业务保护和设备级单元保护。
网络级业务保护按层的概念，可分为复用段保护和通道保护；按网络结构，又可分为路径保护和子网连接保护。
1-1.S DH物理接口功能（SPI）SPI功能是将内部逻辑电平形成的STM-N信号转变为STM-N线路接口信号，即为物理传输媒质和RST功能块之间提供接口。
如果STM-N信号失效，SPI产生信号丢失（LOS）状态。
1-2.再生段终端功能（RST）RST功能相当于是RSOH的源和宿，即RSOH在RST中生成和终结，而再生段是两个RST功能块之间的维护实体。
1-3.复用段终端功能（MST）MST功能是作为MSOH的源和宿，即MSOH在MST中生成和终结，而复用段是两个MST功能块之间的维护实体。
从复用段保护（MSP）功能得到的自动保护倒换字节置于K1和K2字节位置。
其中K2字节的第6至第8比特留待将来作分插和嵌套式保护倒换用。
MST功能块还对当前的STM-N帧进行BIP-24N码字计算，将算得值与从下一帧恢复的B2字节进行比较，发生的错误报告给SEMF功能块，可作为性能监视。
MST功能块还对BIP-24N码错误进行处理，以便检测超限的误码缺陷和信号劣化（SD）缺陷。
所谓超限的误码缺陷是指等效误码缺陷超过1×10-3门限的情况，所谓SD则是指等效误码缺陷超过预先确定的门限（10-5～10-9）的情况。
超限的误码缺陷和SD缺陷还应报告给SEMF功能块作告警过滤用。
SEMF:同步设备管理功能。
1-4. 复用段适配功能（MSA）MSA功能块提供了高阶通道进入AU-4的适配、AUG的组合和分解、字节间插复用和解复用，以及指针的产生、解释和处理等多种功能。
1-5. 复用段保护功能（MSP）MSP功能块为STM-N信号提供复用段内与通路有关的失效保护。
它接收来自SEMF 功能块的控制参数和外部倒换要求，并在同一参考点输出状态指示给SEMF功能块。
01-SW SNCP保护
01-SW SNCP保护SW SNCP保护主要用于对跨子网业务进行保护，不需要协议。
SW SNCP可以提供环带链，环相切，环相交等组网形式的保护，使用时具有较大的灵活性。
对于OptiX OSN 6800或OptiX OSN 3800，SW SNCP保护原理如图5-52和图5-53所示。
图5-52所示为运用单板的板间交叉的双发选收功能来实现保护。
图5-53所示为运用TOM单板的板内交叉的双发选收功能来实现保护。
图5-52 SW SNCP 保护原理1说明●图5-52中，2号和4号为工作OTU，1号和3号为保护OTU。
两者可以通过集中交叉或分布式交叉两种方式来实现双发选收。
若通过集中交叉，则必须配置XCS单板，图5-52中未表示出。
●SCC与OTU之间经过背板通信，图中未表示出。
●图5-52中，在业务发送方向，需要保护的客户侧业务从2号OTU单板输入，再通过2号OTU交叉至1号OTU，从而分成工作信号和保护信号。
然后工作信号和保护信号分别在工作通道和保护通道里传输。
●图5-52中，在业务接收方向，正常工作时，仅4号OTU对应的交叉连接生效，断开保护通道的交叉连接。
当工作通道故障时，断开收端的工作通道交叉连接，3号OTU 对应的保护通道交叉连接生效，业务信号工作在保护通道。
●当工作路由恢复正常后，根据在网管上预先配置的恢复类型，业务信号可以恢复到指定的交叉连接上。
图5-53 SW SNCP 保护原理2说明●图5-53中，2号和4号为工作通道，1号和3号为保护通道。
TOM单板通过板内交叉来实现业务的双发选收。
●SCC与TOM之间经过背板通信，图中未表示出。
●图5-53中，在业务发送方向，需要保护的客户侧业务，通过TOM单板的内部交叉双发到1号和2号通道，从而分成工作信号和保护信号。
然后工作信号和保护信号分别在工作通道和保护通道里传输。
●图5-53中，在业务接收方向，正常工作时，仅4号通道对应的交叉连接生效，断开保护通道的交叉连接。
