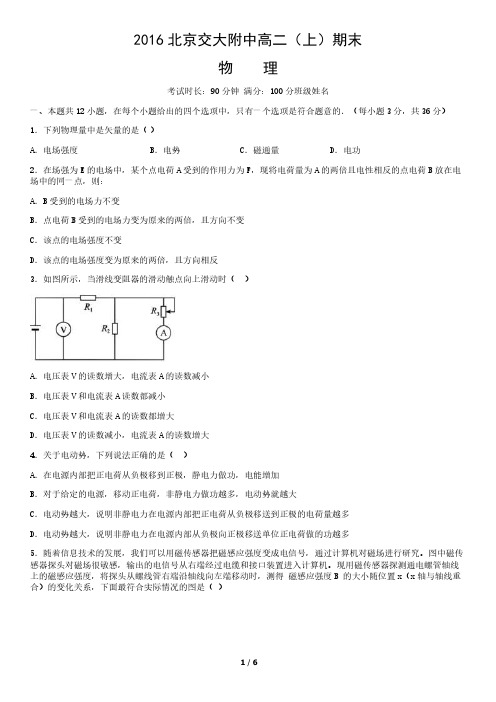

2016北京交大附中高二(上)期末物理、无答案
2016北京交大附中高二（上）期末物理考试时长：90分钟满分：100分班级姓名一、本题共12小题，在每个小题给出的四个选项中，只有一个选项是符合题意的．（每小题3分，共36分）1．下列物理量中是矢量的是（）A．电场强度B．电势C．磁通量D．电功2．在场强为E的电场中，某个点电荷A受到的作用力为F，现将电荷量为A的两倍且电性相反的点电荷B放在电场中的同一点，则：A．B受到的电场力不变B．点电荷B受到的电场力变为原来的两倍，且方向不变C．该点的电场强度不变D．该点的电场强度变为原来的两倍，且方向相反3．如图所示，当滑线变阻器的滑动触点向上滑动时（）A．电压表V的读数增大，电流表A的读数减小B．电压表V和电流表A读数都减小C．电压表V和电流表A的读数都增大D．电压表V的读数减小，电流表A的读数增大4．关于电动势，下列说法正确的是（）A．在电源内部把正电荷从负极移到正极，静电力做功，电能增加B．对于给定的电源，移动正电荷，非静电力做功越多，电动势就越大C．电动势越大，说明非静电力在电源内部把正电荷从负极移送到正极的电荷量越多D．电动势越大，说明非静电力在电源内部从负极向正极移送单位正电荷做的功越多5．随着信息技术的发展，我们可以用磁传感器把磁感应强度变成电信号，通过计算机对磁场进行研究。
图中磁传感器探头对磁场很敏感，输出的电信号从右端经过电缆和接口装置进入计算机。
现用磁传感器探测通电螺管轴线上的磁感应强度，将探头从螺线管右端沿轴线向左端移动时，测得磁感应强度B 的大小随位置x（x轴与轴线重合）的变化关系，下面最符合实际情况的图是（）6．如图所示，a、b为两个电源的路端电压与干路电流的变化关系曲线，c为电阻R 的U I图线，由图可知（）A．电源电动势E a>E bB．电源内阻r a>r bC．两个电源分别与电阻R 构成回路时，电源的输出功率P a>P bD．两个电源分别与电阻R 构成回路时，电源的输出功率P a<P b7．有一小段通电导体，长为1cm，电流为5A ，把它置入磁场中某点，受到的磁场力为0.1N，则该点的感应强度B一定是（）A．B 2T B．B≤2T C．B≥2T D．以上情况都有可能8．如图，两根互相平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相同的电流，a、O、b在M、N的连线上，c、d位于MN的中垂线上，O为ab和cd的中点。
2016-2017年四川省成都市高二(上)期末物理试卷含参考答案
A．
B．
C．
D．
第 2 页（共 26 页）
6． （4 分）在如图所示的电路中，灯泡 L 的电阻大于电源的内阻 r，闭合电键 S， 将滑动变阻器滑片 P 向左移动一段距离后，下列结论正确的是（ ）
A．灯泡 L 变亮 B．电源的输出功率增大 C．电容器 C 上电荷量减少 D．电流表读数变小，电压电时，使变阻器的滑片 P 匀速移动 C．通电时，使变阻器的滑片 P 固定不动 D．将电键突然断开的瞬间
三、实验题： （两小题共 16 分，其中 13 题 4 分，每空 2 分；14 题每空 1 分，连 线 2 分） 13． （4 分）在“描绘小灯泡的伏安特性曲线”的实验中备有下列器材： A．小灯泡（3.8V，1.5W） B．直流电源（电动势 4.5V，内阻约 0.4Ω） C．电流表（量程 0～500mA，内阻约 0.5Ω） D．电压表（量程 0～5V，内阻约 5000Ω） E．滑动变阻器 R1（0～5Ω，额定电流 2A） F．滑动变阻器 R2（0～50Ω，额定电流 1A） G．开关一个，导线若干 如果既要满足测量要求，又要使测量误差较小，应选择如图所示的四个电路中 的 ，应选用的滑动变阻器是 （填写器材序号） 。
第 1 页（共 26 页）
容器接在如图所示的电路中，R1 为电阻箱，R2 为滑动变阻器，R3 为定值电阻。 闭合开关 S， 此时 R2 的滑片在正中间， 电流表和电压表的示数分别为 I 和 U． 已 知电源电动势 E 和内阻 r 一定， 电表均为理想电表。 以下说法正确的是 （ ）
A．保持 R1 不变，将 R2 的滑片向右端滑动，则 I 读数变小，U 读数变大 B．小球带正电，将 R2 的滑片向左端滑动过程中会有电流流过 R2 C．增大 R1，则 I 读数变大，U 读数变小 D．减小 R1，则 U 的变化量的绝对值与 I 的变化量的绝对值的比值不变 5． （4 分）如图甲，矩形导线框 abcd 放在匀强磁场中，磁感线方向与线圈平面 垂直，磁感应强度 B 随时间变化的图象如图乙所示，t=0 时刻，磁感应强度的 方向垂直纸面向里。若规定导线框中感应电流逆时针方向为正，则在 0～4s 时间内，线框中的感应电流 I，以及线框的 ab 边所受安培力 F 随时间变化的 图象为下图中的（安培力取向上为正方向） （ ）
《汽车电工电子技术》试卷及参考答案
2015 ～ 2016 学年第二学期《汽车电工电子技术》试卷及参考答案班级：15汽车学号：姓名：成绩一、选择题（每空1.5分，共15分）（）1、在开路状态下，电源的端电压等于：A.零B. 电源电动势C.通路状态的电源端电压D.不确定（）2、交流电是指：A.电流大小和方向都不变化B. 电流大小和方向都随时间周期性变化C 电流大小随时间变化，方向不变化 D.电流只改变方向，大小不变（）3、两只电阻值不等的电阻，如果串联接到电源上，则电阻值小的电阻其电功率：A.大B.小C.一样大D.无法比较（）4、两只电阻值不等的电阻，如果并联接到电源上，则电阻值小的电阻其电功率：A.大B.小C.一样大D.无法比较（）5、正弦交流电的最大值是有效值的多少倍：（）6、使用数字万用表进行电阻测量时，应将哪个表笔接COM端？A.红B. 黑C.不确定（）7、汽车上常用的发电机是：A、单相交流发电机B、三相交流发电机C、单相直流发电机D、三相直流发电机（）8、三极管电流之间的关系是：A、BECIII+=； B、BCEIII+=； C、CEBIII+=D、CEBIII+=（）9、三相负载对称是指每一相的什么完全相同。
A.电阻B. 感抗C.电抗D. 阻抗（）10、变压器U1=220V,N1=100匝,N2=50匝，则U2为：A、110VB、440VC、220VD、50V二、填空（每空1.5分，共30分）1、正弦交流电的三要素是______________、______________ 、______________。
2、晶体三极管有三种工作状态，即_________状态、_________状态和_______状态。
3、继电器是自动控制电路中常用的一种元件，它是用________的电流来控制________电流的一种自动开关。
4、变压器是一种利用______________原理制成的，它与____________相连的称为一次绕组（或称初级绕组），与____________相连的称为二次绕组（或称次级绕组）。
2016高压电工证考试试题及答案
2016高压电工证考试试题及答案一、单项选择题（每题2分，共20分）1. 电工操作证的有效期是多久？A. 1年B. 2年C. 3年D. 5年答案：C2. 高压电工证考试中，下列哪项不是电工必须掌握的技能？A. 电路分析B. 电气设备维护C. 电气设备安装D. 机械制图答案：D3. 以下哪种情况下，高压电工不得进行作业？A. 持有有效电工证B. 穿戴绝缘防护用品C. 未穿戴绝缘防护用品D. 经过专业培训答案：C4. 高压电工在进行电气设备检修时，应采取哪种措施？A. 断电B. 带电作业C. 用湿布擦拭D. 直接接触设备答案：A5. 以下哪项不是高压电工的安全操作规程？A. 严格遵守操作规程B. 正确使用个人防护装备C. 随意更改电路D. 定期检查电气设备答案：C6. 高压电工在作业前应检查哪些设备？A. 个人防护装备B. 作业工具C. 电气设备D. 所有以上答案：D7. 高压电工在作业中发现设备异常，应立即采取什么措施？A. 继续作业B. 停止作业并报告C. 忽视异常D. 私自修理设备答案：B8. 高压电工在作业时，应保持多少米以上的安全距离？A. 0.5米B. 1米C. 2米D. 3米答案：C9. 高压电工在作业中，应如何正确使用绝缘工具？A. 随意使用B. 定期检查C. 用湿布擦拭D. 直接接触带电体答案：B10. 高压电工在作业结束后，应如何确保安全？A. 立即离开现场B. 切断电源并锁定C. 随意放置工具D. 忽略安全检查答案：B二、多项选择题（每题3分，共15分）1. 高压电工在作业中，必须穿戴哪些个人防护用品？A. 绝缘手套B. 绝缘鞋C. 安全帽D. 护目镜答案：ABCD2. 高压电工在进行电气设备检修时，应采取哪些安全措施？A. 断电B. 悬挂警示标志C. 使用绝缘工具D. 带电作业答案：ABC3. 高压电工在作业中，哪些行为是严禁的？A. 酒后作业B. 私自更改电路C. 未穿戴绝缘防护用品D. 随意接触带电体答案：ABCD4. 高压电工在作业中，应如何正确使用电气设备？A. 定期检查B. 正确操作C. 随意拆卸D. 及时维修答案：ABD5. 高压电工在作业结束后，应如何确保设备安全？A. 切断电源B. 锁定设备C. 随意放置工具D. 做好记录答案：ABD三、判断题（每题1分，共10分）1. 高压电工证的有效期为3年。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016春季学期高二年级电子电工期末考试试卷
一、
二、选择题（每题3分，共34小题）
1. 如果在1min之内导体中通过120C的电荷量，那么导体中的电流为（ ）
A.2A B.1A C.20A D.120A
2. 由欧姆定律R=U/I可知，以下正确的是（ ）。
A. 导体的电阻与电压成正比，与电流成反比。
B. 加在导体两端的电压越大，则电阻越大。
C. 加在导体两端的电压和流过的电流的比值为常数。
D. 通过电阻的电流越小，则电阻越大
3. 把一只标有“220V 100W”的白炽灯接在110V电压下工作，则实际功率为（ ）
A.100W B.50W C.25W D.200W
4. 当阻抗匹配时，下列电路的特点不正确的是（ ）
A.负载获得最大的输出功率 B.电源的效率为50%
C.电流和端电压都是最大的 D.电源输出功率最大
5. 用万用表电阻档检测大电容器质量时，若指针偏转后回不到起始位置，而停在刻度盘的
某处，则说明（ ）
A.电容器内部短路。 B.电容器内部开路。
C.电容器存在漏电现象。 D.电容器的电容量太小。
6. 两只电容量分别为C1和C2的电容相串联，其串联后的等效电容量为（ ）
A．C1+C2 B．1/C1+1/C2 C．C1*C2/(C1+C2) D.以上都不是
7. 空心线圈被插入铁芯后（ ）
A.磁性将大大增强。 B.磁性将减弱。 C.磁性基本不变。 D.不能确定。
8. 设定的I3电流方向如图所示，那么I3的电流应为（ ）。
A．8A B．-8A C．2A D．-2A
I1=5A I3=？
I2=3A
9. 如图电路中两端的电压U为（ ）。
A．-50V B．-10V C．10V D．50V
10. 如图所示分别表示匀强磁场的磁感应强度B、闭合电路中一部分直导线的运动速度v和
电路中产生的感应电流I的相互关系，其中正确是 ( )
第10题图
11. 通电直导体在磁场中受力方向可用（ ）判断。
A.右手定则 B.安培定则 C.左手定则 D.楞次定律
12. 判定通电导线或通电线圈产生磁场的方向用（ ）。
A.右手定则
B.右手螺旋法则
C.左手定则
D.楞次定律
13. 法拉第电磁感应定律可以这样描述，闭合电路中感应电动势的大小（ ）。
A．跟穿过这一闭合电路的磁通量的变化率成正比
B．跟穿过这一闭合电路的磁通量的变化成正比
C．跟穿过这一闭合电路的磁感应强度成正比
D．跟穿过这一闭合电路的磁通量成正比
14. 在门电路中，通常所说的“全‘1’出‘1’”，它是指( )的功能。
A．非门 B．与门 C．或门 D．同或
15. 在逻辑代数的加法运算中，1＋1＝（ ）。
A．0 B．1 C．2 D．10
16. 二进制数10101转换为十进制数为（ ）
A．15 B．21 C．18 D．23
17. 逻辑函数式Y=C可以写成（ ）。
A．Y=++C B． Y= C
C．Y=A·B·C D．Y=··C
18. 保险柜的两层门上各装有一个开关，当任何一层门打开时，报警灯亮，实现此功能的
逻辑门L是( )。
A．L=B B．L=AB C．L=A D．L=A+B
19. 8421BCD码0110表示十进制为（ ）。
A．8 B．6 C．42 D．9
20. 下列函数中不等于A的是（ ）。
A．A＋1 B．A＋A C． A＋AB D．A（A＋B）
21. A⊙A =（ ）
A．0 B．1 C．A D．A
22. 与逻辑函数式Y=CAAB+BC 相等的表达式为（ ）。
A．AB+C B．CAAB C．A+BC D．ABC
23. 触发器和门电路（ ）。
A．二者都是时序逻辑电路 B．二者都无记忆功能
C．前者是时序逻辑电路 D．二者都有记忆功能
24. 下列数字集成电路属于组合逻辑电路的是（ ）。
A．编码器 B．触发器 C．寄存器 D．计数器
25. 真值表如图所示，则逻辑函数的表达式为（ ）
A.Y=ABC+ABC+ABC+ABC
B.Y=ABC+ABC+ABC+ABC
C.Y=ABC+ ABC+ ABC+ABC
D.Y= ABC+ABC+ ABC+ ABC
26. 正弦波振荡器的起振信号来自（ ）。
A.外部输入的交流信号 B.正反馈信号
C.接入直流电源时的扰动电流 D.负反馈信号
27. 电容三点式振荡器的优点是（ ）。
A.频率很高 B.输出信号幅度大
C.电路简单 D.输出波形较好
28. 在振荡电路中，起振后并稳定输出时其振幅条件为( )。
A.AF=1 B.AF<1 C.AF>1 D.都不对
29. 互补对称OTL功放电路中，要求向16Ω的负载提供最大不失真输出功率为8W，则电源
电压为（ ）
A.8V B.16V C.24V D.32V
30. 下列功放中，效率最高的是( )
A.甲类功放 B.乙类功放 C.甲乙类功放 D.OCL功放
31. 乙类功放最大的缺点是（ ）
A.效率低 B.易产生自激振荡 C.存在交越失真 D.存在附加失真
A B C Y
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 1
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1
32. OCL互补功率放大电路中，两晶体三极管特性和参数相同且一定是（ ）
A.NPN与NPN管 B.PNP与PNP管 C.NPN与PNP管 D.Si管和Ge管
33. OCL功放电路中，输出端中点静态电位为（ ）
A.VG B.0 C.VG/2 D.2VG
34. 用万用表测得NPN型晶体三极管各电极对地的电位是：VB = 4.7V，VC = 4.3V，
VE = 4V，则该晶体三极管的工作状态是（ ）。
A．饱和 B．放大 C．截止 D．不可判断
三、判断题（每题2分，共24小题）
1. （ ）测量电流时应把电流表串联在被测电路里，测量电压时应把电压表和被测部分并
联
2. （ ）日常使用的白炽灯灯丝烧断后，重新搭上使用白炽灯将变得更亮。
3. （ ）电容器的电容量要随着它所带电荷量的多少而发生变化。
4. （ ）电路中某两点的电位都很高，则这两点间的电压不一定很高。
5. （ ）基尔霍夫电压定律是指沿任意回路绕行一周，各段上电压的代数和一定为零。
6. （ ）当电源的内阻为零时，电源电动势的大小就等于电源端电压。
7. （ ）任何一个有源二端线性网络都可以用一个电流源和一个电阻串联来等效代替。
8. （ ）磁极间有相互作用力，同名磁极相互排斥，异名磁极相互吸引的性质。
9. （ ）导体在磁场中做切割磁力线运动，导体内一定会产生感应电流。
10. （ ）感应电流产生的磁场方向总是与原磁场的方向相反。
11. （ ）在逻辑电路中1比0大
12. （ ）逻辑变量的取值，１比0大。
13. （ ）基本逻辑运算有: 逻辑与、逻辑或和逻辑非运算。
14. （ ）对于MOS门电路多余端不能简单的悬空处理。
15. （ ）函数YABCABCD的化简结果为Y=1。
16. （ ）根据反演律，可得出等式CBA=AB+C
17. （ ）主从RS触发器不允许出现RS同时为1的输入情况，而主从型JK触发器允许JK
同时为1（ √ ）
18. （ ）由与非门构成的基本RS触发器不允许出现RS同时为1的输入情况
19. （ ）基本RS触发器是最基本的触发器，它只具有置0置1的功能
20. （ ）当J=K=1时，JK触发器具有翻转计数功能.
21. （ ）正弦波振荡器中如果没有选频网络，就不能产生自激振荡。
22. （ ）OTL功放的输出端有变压器
23. （ ）OCL功放电路采用双电源供电。
24. （ ）焊接时，用锡量越多，焊接效果越好。
