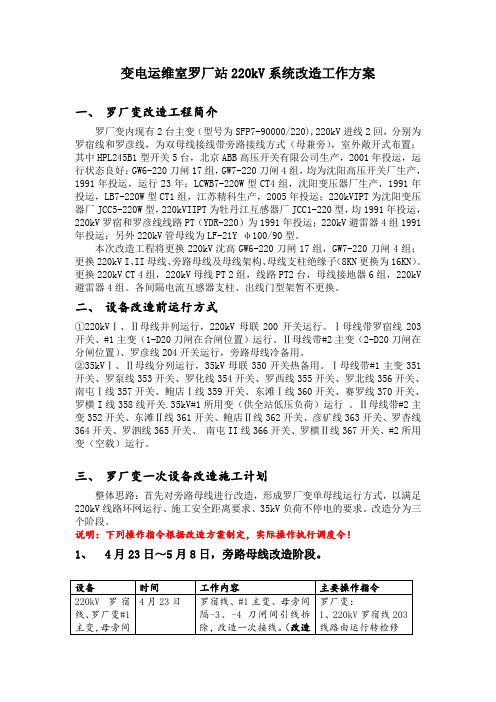

变电运维室罗厂站220kV系统改造工作方案
变电运维室罗厂站220kV系统改造工作方案一、罗厂变改造工程简介罗厂变内现有2台主变（型号为SFP7-90000/220),220kV进线2回，分别为罗宿线和罗彦线，为双母线接线带旁路接线方式（母兼旁），室外敞开式布置；其中HPL245B1型开关5台，北京ABB高压开关有限公司生产，2001年投运，运行状态良好；GW6-220刀闸17组，GW7-220刀闸4组，均为沈阳高压开关厂生产，1991年投运，运行23年；LCWB7-220W型CT4组，沈阳变压器厂生产，1991年投运，LB7-220W型CT1组，江苏精科生产，2005年投运；220kVIPT为沈阳变压器厂JCC5-220W型，220kVIIPT为牡丹江互感器厂JCC1-220型，均1991年投运，220kV罗宿和罗彦线线路PT（YDR-220）为1991年投运；220kV避雷器4组1991年投运；另外220kV管母线为LF-21Y φ100/90型。
本次改造工程将更换220kV沈高GW6-220刀闸17组，GW7-220刀闸4组；更换220kV I、II母线、旁路母线及母线架构、母线支柱绝缘子（8KN更换为16KN）。
更换220kV CT 4组，220kV母线PT 2组，线路PT2台，母线接地器6组，220kV 避雷器4组。
各间隔电流互感器支柱、出线门型架暂不更换。
二、设备改造前运行方式①220kVⅠ、Ⅱ母线并列运行，220kV母联200开关运行。
Ⅰ母线带罗宿线203开关、#1主变（1-D20刀闸在合闸位置）运行。
Ⅱ母线带#2主变（2-D20刀闸在分闸位置）、罗彦线204开关运行，旁路母线冷备用。
②35kVⅠ、Ⅱ母线分列运行，35kV母联350开关热备用。
Ⅰ母线带#1主变351开关、罗泵线353开关、罗化线354开关、罗西线355开关、罗北线356开关、南屯Ⅰ线357开关、鲍店Ⅰ线359开关、东滩Ⅰ线360开关、赛罗线370开关、罗横I线358线开关.35kV#1所用变（供全站低压负荷）运行。
220KV母差保护改造技术方案
220KV母差保护改造技术方案
一、母差保护改造技术目的
1、有效提高交流220kV变电站的安全性和可靠性，确保电网稳定有
序运行；
2、变电站出现故障时，及时准确的发现故障并实施快速的故障处理，尽可能准确的发现故障并实施快速的故障排除，减少故障发生时间，减少
故障给电网带来的不良影响，保护设备的安全性，提高主设备的可靠性；
3、根据电力系统的变化，在保护技术同步更新，使保护技术能够处
理电力系统的变化，保证电力系统的安全稳定运行；
4、能够提供具有更好的功能，更快的故障检测、更准确的故障定位、更可靠的电网安全运行和可靠性保护。
二、改造方案
1、根据电网的结构，设计母线及终端电压母差保护，以提高母差保
护的准确性；
2、根据当前电网的可靠性要求，母差保护改造方案应包括定值分析，参数设置，调度试验和调度维护；
3、采用可编程逻辑控制器（PLC）技术，实现母差保护定值分析、参
数设置、调度试验和调度维护；
4、改造前后，结合母差保护工作原理，进行模拟计算核查，确保设
计方案的可行性；
5、根据保护网络的改变，根据保护方案。
2017-220kVSF6电流互感器更新改造施工方案
（1）互感器外观应完整，附件应齐全，无锈蚀或机械损伤。
1、互感器可不进行器身检查，但在发现有异常情况时，应在厂家技术人员指
导下，按产品技术文件要求进行下列进行检查：
（1）螺栓应无松动，附件完整。
（2）铁芯应无变形，且清洁紧密，无锈蚀。
器身 （3）绕阻绝缘应完好，连接正确、紧固。 3
检查 （4）绝缘夹件及绝缘支持物应牢固，无损伤，无分层开裂。
1
四、项目拟实施的主要范围和内容
（一）项目实施的工作范围 开关站 21、22、23、24、25 电流互感器五组共 XX 台； （二）项目实施的工作内容 旧 CT 拆除、新 CT 安装及试验。 （三）施工停电方式 1、首选开关站全停方式 2、次选开关站分部停电方式 （1）XX21 和 XX24 及 I 母同停施工； （2）XX23 和 XX25 及Ⅲ母同停施工； （3）XX22 及Ⅱ母同停施工； 3、停电方式利弊分析 施工停电方式首选全停方式，全停方式施工安全及质量均能得到 保障。而分部停电方式施工时，未停电设备正在带电运行，其施工安 全存在隐患，特别是吊车起吊安全距离难以得到控制。因此推荐开关 站全停方式施工。
功用 拆除安装 转运设备 设备试验
相色 相色 相色 接线板 拆除安装 CT 接地线 一次线连接 CT 本体紧固
负责单位 XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
全停方式施工进度控制表
项目名称
T0 天 T1 天 T2 天 T3 天 T4 天 T5 天 T6 天 T7 天 T8 天
准备全部完成 准备
XX21CT 拆除安装→
220KV升压站改造技术方案
220KV升压站改造技术方案为了满足电网发展和电力负荷的需求，对220KV升压站进行改造是必要的。
以下是一个针对220KV升压站改造的技术方案。
一、改造背景目前，220KV升压站已经运行多年，设备老化，技术指标已无法满足电网的需求。
为了满足电力负荷的增加和电网的可靠性要求，必须对220KV升压站进行全面改造。
二、改造内容1.设备更换：将旧设备进行淘汰，包括现有变压器、断路器、组合电器等。
采购并安装新的设备，新设备需满足220KV升压站要求，并具有更高的可靠性和安全性。
2.升级控制系统：对控制系统进行升级，采用先进的数字化控制系统。
该系统应具有远程监控、自动化控制、故障自诊断等功能，提高运行效率和可靠性。
3.优化绝缘系统：对绝缘系统进行优化，采用现代化的隔离开关和绝缘材料。
确保设备在高压下不会发生绝缘击穿，提高设备的可靠性和安全性。
4.改进维护模式：优化维护计划，采用定期检查和预防性维护的方式，降低设备故障概率。
加强设备运行监测，及时发现设备的潜在故障。
5.增加备用设备：增加备用设备，确保在设备故障时能够及时更换。
备用设备应与主设备保持同步，能够快速接替故障设备的工作，避免电网停电。
三、改造方案的优势1.提高可靠性：新的设备具有更高的可靠性，能够承受更大的负荷变化和电力波动。
2.提高安全性：改进绝缘系统和升级控制系统，减少故障发生的可能性，保护工作人员和设备的安全。
3.提高效率：新的控制系统具有自动化控制功能，能够自动进行监测和故障诊断，提高设备运行效率。
4.降低维护成本：优化维护计划和增加备用设备，减少故障停电时间，降低了维护成本。
四、实施计划1.制定详细的改造计划，包括设备采购、安装和调试的时间表。
2.与相关部门协商，确定改造过程中需要停电的时间段，并进行合理安排。
3.进行设备淘汰和购置，确保新设备符合规范和要求。
4.组织专业人员进行设备安装和调试，确保改造过程的顺利进行。
5.改造完成后，进行系统测试和验收，确保改造后的升压站能够正常运行。
220kv送变电工程电气调试方案
220KV送变电工程调试方案主管：审核：编制：编制日期: 2008年3月18日一、工程概况1、220KV供电系统220KV进线、母线、2台动力变压器及6套整流机组等。
2、10KV供电系统进线、母线、馈线及所用变等。
二、调试工作的内容及步骤：首先熟悉施工图纸，核查并完善施工图纸中的不足之处，检查各设备厂家的设备随机图纸，根据工艺要求连接和相互功能的衔接，核对设备与设计图纸之间的正确性。
然后，针对所有的单体电气设备、仪表，按照国标《电气装置工程施工及验收规范》来检查校验，并作好试验记录，整理出试验报告，找出不合格和超标准设备，向有关部门提出报告，进行更换及完善。
按照施工图纸校验所有盘柜内部联线及与外部联线，确认正确。
按照设计整定书将保护整定值输入到微机综合保护装置内并加模拟量进行校验，确认其可靠动作。
在电压、电流互感器装置二次加模拟量，检查所有保护装置、信号装置及测量装置的可靠性和正确性，发现问题及时向有关部门报告，及时处理，最后进行整个系统的操作及正确性检查。
设备送电前要严格检查绝缘是否达到规范要求，送电过程中要逐级检查电压相序的正确性和变化的正确性，进线送电要检查相序正确、并用万用表测量电压值。
在进行这些工作时，必须要有监理、甲方等相关部门人员确认，方可进行。
检查所有电气设备受电后的温升、声音、测量的正确性。
三、质量保证及措施首先对施工图纸进行整理、校对，然后看其对生产工艺要求是否合理，如达不到要求或有错误时及时提出，在施工过程中对设备、装置及仪表将严格按照国标《电气装置工程施工及验收规范》进行施工，并参照厂家说明书及厂家试验报告进行检查，严格遵守调试步骤，对有怀疑的地方进行复查，确认其合格与否，对不合格的产品进行更换，对安装不合理及不符合规范要求的要及时提出，进行完善，不能将问题放到交工时等验收方提出才处理。
有专人对工程质量进行检查，并互检。
施工过程中认真做好原始记录，然后进行认真的整理，出具试验报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南阳鸭河口&天益发电有限责任公司 技术方案
第 1 页 共 3 页
设备检修、改造、试验技术方案
编号：
专业：电气
批准： 周新利
审核： 王涛
初审： 刘小峰
编写： 白 宇 刘 松
项目名称：220kV鸭221间隔电流互感器改造试验及投运技术方案
一、简介
鸭221间隔电流互感器自1998年投运至今，为油绝缘式互感器，已运行15年，多
次出现渗油现象，设备可靠性低，此次#1机组C修中，已更换为平高集团公司的SF6
式电流互感器，一组三个，型号为LVQB-220。新电流互感器一次接线为并联，变比为
1200/5A，一次侧P2端安装在东侧，P1侧安装在西侧，电流从P2端流入，P1端流出，
与原互感器保持一次。
为了改造后的安全投运，特制定改造后的试验、投运技术方案。
二、存在的问题
无。
三、技术方案
鸭221间隔电流互感器安装完毕后，二次接线完成后，应进行如下的试验:
1、测量原电流互感器的一、二次绕组的对应极性关系，应为减极性，与铭牌一致，
保证一、二次电流的正确性。
2、测量7个二次绕组的直流电阻，负荷误差的要求。
3、在鸭221端子箱处，测量电流互感器各保护绕组的伏安特性及10%误差曲线。
4、自电流互感器的一次分相通入电流，检查工作抽头的变比及回路是否正确。
5、由河南省电力计量中心做试验，测试计量用二次侧第7绕组（等级为0.2s）,
的精度应满足要求。
南阳鸭河口&天益发电有限责任公司 技术方案
第 2 页 共 3 页
6、充气24小时后，分相作新安装电流互感器的SF6微水试验，满足规程要求。
7、安装结束完毕后，作电流互感器的耐压试验，耐压值为出厂实验值的80%，为
360kV,1分钟。
#1机组启动，并网前，退出220KV母线保护差动保护、#1发变组保护的主变差动
保护、发变组差动保护，并网后，电气二次班应作如下的检查;
1、检查220kV母线两套保护屏鸭221间隔电流的相位大小正确，检查大差、小差
保护应无差动电流。
2、检查#1发变组保护盘#1主变高压侧电流的相位大小正确，检查主变差动、发变
组差动保护应无差动电流。
3、检查#1发电机计量用主、副关口表走数正确，电流与电压相位、大小测量正确。
4、检查测量二次绕组的电流大小、相位正确。
上述检查无误后，才能投入差动保护。
四、技术措施、安全措施
1、电流互感器一次进、出线接线固定牢固，二次接线线鼻绕制方向为逆时针，接
线牢固、正确。
2、改造后的电流互感器二次绕组接线布置如下，即第1-4二次绕组为保护使用，
S1为极性端，S2为非极性端，第6-7二次绕组为测量和计量使用，S2为极性端，S1
为非极性端。
3、并网前、后，由一次班检查电流互感器的一次接头的情况，应无放电，温度正
常。
4、在#1机组启动后，检查差动保护，及测量、计量回路过程中，如发现电流大小、
相位有异常，查清原因、改正后，才能进行下一步工作。
五、备品备件
无。
六、工器具
万用表、相位表、螺丝刀一套、扳手一套等。
七、组织措施
本技术方案由设备部电气专业负责组织实施，电流互感器10%误差曲线、SF6微水
试验、耐压试验和二次侧第7绕组精度试验由试验院及计量中心实施，其它试验由电气
南阳鸭河口&天益发电有限责任公司 技术方案
第 3 页 共 3 页
二次班和豫能电气实施，启动后的保护投退由运行当值负责。
