基于现有超短波电台数字化设计
CPM技术在超短波高速数传电台中的应用

CPM技术在超短波高速数传电台中的应用作者:张胜来源:《科教导刊·电子版》2016年第27期摘要提出一种采用CPM技术实现在25kHz VHF信道上传输64kbps数据的高速数传方案。
在系统设计上给出不同数据速率条件下的信号调制参数以及简单的非相干检测算法,并进行仿真。
最后结合软件无线电思想进行了中频数字化硬件实现。
关键词超短波连续相位调制中频数字化中图分类号:TP393.04 文献标识码:A信息技术的日新月异,近海船舶电台的语音业务已无法满足用户要求,还要支持不断增长的数据业务,因此高速数传电台的研究发展是必要和急需的。
近几年来,国外先进的电台生产厂家在传统电台的基础上相继推出了高速数传电台。
相比之下,国内所装备的VHF电台大多只具有话音通信和低速的数据传输能力,而且误码率性能较差,远远不能满足用户要求,因此,对超短波电台高速调制解调器的研究已迫在眉睫。
在研究国外相关体制的过程中,我们发现,法国的PR4G电台采用多进制的连续相位调制(CPM)技术,在25kHz信道内提供了64kbps的数据传输能力;美国的MIL-STD-188-181B标准中确定采用CPM技术实现高速数据传输。
在这种背景下,本文通过理论分析及仿真验证,提出了一种基于软件无线电思想的窄带VHF高速数传电台中频数字化实现方案,数据速率可以达到64kbps。
1方案设计1.1调制方式的选择调制方式对于系统的实现是至关重要的。
要在25kHz的信道上实现64kbps的数据速率,必须选择频谱效率高的调制方式。
此外,背负式、手持式的窄带高速数传系统通常是通过电池供电的,因此具有良好功率效率的方案将大幅度延长系统工作时间。
首先考虑OFDM调制方式。
OFDM技术的主要优势就在于对抗信道中多径引起的衰落,25kHz的VHF信道是一个平坦慢衰落信道,多径的影响不大,码间串扰不是很严重。
所以从提高传输性能的角度考虑,使用OFDM技术比使用均衡的单载波技术优势不是很明显,而且会带来系统对同步的要求较高以及信号的峰均值控制等问题。
短波数字电台训练模拟器的研究与实现

短波数字电台训练模拟器的研究与实现模拟训练系统是目前各国军队大力发展的技术之一。
本文所研制短波数字电台模拟训练系统目的是开发一套性能先进,工作稳定,使用方便的模拟训练系统,代替目前部队使用的训练器材,解决部队训练中的设备瓶颈。
文章首先介绍了短波数字电台通信的基础理论,以及自适应通信和跳频通信的原理,分析了两种通信模式的技术指标和工作流程。
其次设计了短波数字电台模拟训练器的二级训练体系:局域网训练,广域网训练。
详细分析了二种训练方式的工作模式及其关键技术。
模拟训练系统采用开放的系统构架,通过设备的系统仿真,能够在pc终端中完成电磁环境的模拟。
这种系统设计具有开放的设计思想,对于其它相关技术装备类的模拟训练系统的开发,都具有一定的参考价值。
然后重点研究了基于LabVIEW平台的短波数字电台模拟训练系统的软件设计。
论文在分析了模拟训练系统的功能后,把系统的软件设计分为监控终端的软件设计、网络接口的软件设计和pc 终端的软件设计三大模块,其中pc终端的软件设计根据功能又可分为普通通信模式、跳频通信模式和自适应通信模式。
论文给出了每个模块所实现的详细功能、软件设计流程和实现这些功能的一些重要方法。
随后重点研究了基于Simulink的电磁环境仿真。
首先研究了Simulink和LabVIEW的接口设计的方法,采用Matlab自带的RTW工具包把电磁环境仿真模型生成DLL文件,利用LabVIEW所提供的DLL 接口与其进行交互式仿真。
随后论文详细研究了跳频通信与自适应通信的电磁环境仿真。
在跳频通信电磁环境仿真中给出了其仿真模型的原理,模型每个模块的详细设计,模型的验证,分析了在不同信干比下宽带阻塞式干扰、部分频带阻塞式干扰、转发式干扰和单频干扰对跳频系统的同步以及同步之后系统性能的影响;自适应通信电磁环境仿真中同样给出了其仿真模型的原理,模型每个模块的详细设计,模型的验证,分析了对于自适应通信的干扰策略,和不同信干比下宽带阻塞式干扰对其性能的影响。
基于AD9854的数字短波通信发射机设计

基于AD9854的数字短波通信发射机设计宋宇飞【摘要】现代数字通信技术发展迅速,短波通信仍有其特有优点,在军事通信中使用广泛。
根据短波通信的发展状况和性能特点,分析了常用短波发射机的功能要求,基于DDS芯片AD9854设计了高性能数字短波发射机的方案。
本设计给出了系统原理图及主要模块电路,包括椭圆滤波模块、功率放大模块,并设计了软件控制部分,最后展望了数字短波通信发射机的改进方向。
%The modern digital communication technology is developing rapidly,short wave communication has its unique advantages,and it is widely used in military communications. Describes the development of short -wave communication and performance characteristics,analysis of the functional requirements of commonly used short-wave transmitters based on DDS chip AD9854,the completion of a high-performance digital shortwave transmitter design,gives the system diagram and the main module circuit,Including elliptic filter module,power amplifier module,Designing the software control section,in the end prospect of improved system direction.【期刊名称】《火力与指挥控制》【年(卷),期】2015(000)012【总页数】4页(P133-135,140)【关键词】短波通信;发射机;直接数字频率合成;AD9854【作者】宋宇飞【作者单位】南京工程学院通信工程学院,南京 211167【正文语种】中文【中图分类】U285.16短波是指频率为3 MHz~30 MHz的无线电波。

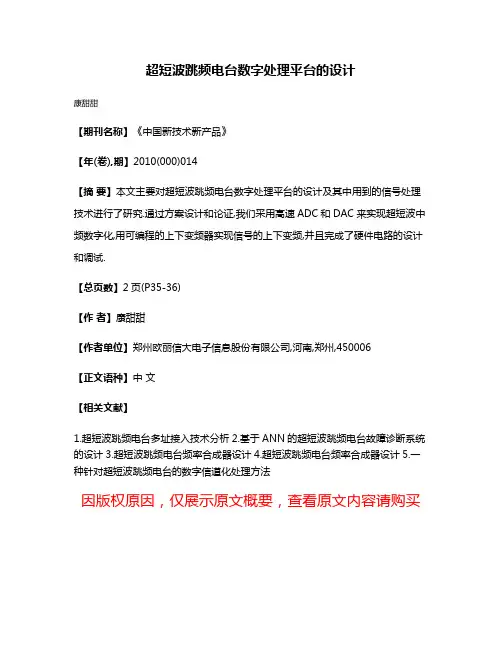

超短波跳频电台数字处理平台的设计

超短波跳频电台数字处理平台的设计
康甜甜
【期刊名称】《中国新技术新产品》
【年(卷),期】2010(000)014
【摘要】本文主要对超短波跳频电台数字处理平台的设计及其中用到的信号处理技术进行了研究.通过方案设计和论证,我们采用高速ADC和DAC来实现超短波中频数字化,用可编程的上下变频器实现信号的上下变频,并且完成了硬件电路的设计和调试.
【总页数】2页(P35-36)
【作者】康甜甜
【作者单位】郑州欧丽信大电子信息股份有限公司,河南,郑州,450006
【正文语种】中文
【相关文献】
1.超短波跳频电台多址接入技术分析
2.基于ANN的超短波跳频电台故障诊断系统的设计
3.超短波跳频电台频率合成器设计
4.超短波跳频电台频率合成器设计
5.一种针对超短波跳频电台的数字信道化处理方法
因版权原因,仅展示原文概要,查看原文内容请购买。
一种超短波调频电台的设计

一种超短波调频电台的设计作者:周玉锋来源:《科技创新导报》 2012年第29期周玉锋(常州无线电厂有限公司江苏常州 213025)摘要:本文详细介绍了一种超短波调频电台的设计方案,给出了主要的硬件选择,对单元电路的原理进行了详细的阐述,并对样机的性能进行了测试及用户试用,用户使用后认为本机具有操作简便、灵敏度高、话音清晰、重量轻、体积小、携带方便、连续工作能力强等特点,具有较强的实用价值。
关键词:超短波调频 VCO中图分类号:TN8 文献标识码:A 文章编号:1674-098X(2012)10(b)-0034-02为了打好信息战、电子战,满足军用通信对通信质量越来越严格的要求,就要求通信电台能有效保障在电磁干扰环境下,迅速、准确、可靠的通信联络。
超短波电台主要用于战术分队进行近距离通信,根据电台的发射功率、天线形式和地形的不同,通信距离一般为数公里至数十公里。
超短波电台可采用调幅、调频、单边带等调制方式,通常以调频制为主,其抗干扰性能优于调幅制和单边带制。
本文介绍的超短波调频电台是为适应野外、山区等某些特殊环境的通信需要而研制,作为基层团队使用,具有良好的机动性,是与上一级使用的便携式超短波调频电台进行通信联络的小型化设备。
采用铝合金套箱式结构,可防潮、防霉、防盐雾,具有体积小、重量轻、操作简便等特点,可满足野外操作使用。
1 电台组成及工作原理该超短波调频电台它主要由收发信机、天线和C P U 等部分组成,其组成示意图如图1 所示[1-2]。
接收部份:由天线接收到的46.5MHz—49.5M H z 信号经带通滤波器后进入高放,再经过带通滤波器滤波后进入一混,接收本振频率为68.3 ~ 71.3M H z,经混频器后产生21.8M H z 中频信号,经过21.8M H z 晶体滤波器滤波,送入MC3361中频解调,然后再经音频放大后输出音频信号。
发射部份:话音放大器的主要作用是将话筒采拾的微弱话音信号放大到调制的要求,要求话音放大器无失真的放大到调制所需要的电平,实现6 d b / 倍频程的预加重特性,防止过大的话音信号进入调制器而产生过大的频偏,话音放大器电路的质量会影响到邻道发信功率、发信频偏、最大调制频偏、发信机的音频响应,调制灵敏度等收发信机的整个性能指标。
基于软件无线电的短波中频数字化

基于软件无线电的短波中频数字化
周学科;张太镒;王小军
【期刊名称】《重庆邮电大学学报(自然科学版)》
【年(卷),期】2004(016)004
【摘要】详细介绍了一种短波电台中频数字化平台的硬件设计.该平台基于软件无线电思想,充分利用了电台的射频前端,在二中频处进行低通采样,通过精心设计的数字信道和专用芯片进行数字变频,在基带采用通用DSP对信号进行调制解调.经测试,该平台不仅提高了电台的收发性能,而且使电台部分具有了软件无线电功能,通过在DSP中加载不同的软件模块可满足现代短波通信对语音、数据等多种通信业务的需要,具有良好的兼容性和可扩展性.
【总页数】4页(P34-37)
【作者】周学科;张太镒;王小军
【作者单位】西安交通大学,通信与信息系统系,陕西,西安,710049;西安交通大学,通信与信息系统系,陕西,西安,710049;西安烽火电子科技有限责任公司,陕西,西
安,710049
【正文语种】中文
【中图分类】TN924.2
【相关文献】
1.基于软件无线电技术的中频数字化雷达高度表设计 [J], 徐晶;张海
2.基于软件无线电结构的扩频通信接收机中频系统数字化方案研究 [J], 吴利民;薛
峰
3.基于软件无线电的中频数字化直扩系统的设计与实现 [J], 刘辉;左继章;赖元东;刘智萌
4.基于StrongARM的短波软件无线电中频接收机的设计 [J], 王可亮;陈健
5.一种短波软件无线电台数字中频单元的设计与实现 [J], 李振友;权连让
因版权原因,仅展示原文概要,查看原文内容请购买。
基于短波跳频技术的无线电通信系统设计与实现

基于短波跳频技术的无线电通信系统设计与实现无线电通信一直是信息传输领域的关键技术之一。
随着科技的不断进步和人们对通信需求的不断增加,短波跳频技术成为了无线电通信领域的热门话题。
本文将介绍基于短波跳频技术的无线电通信系统的设计与实现。
首先,我们需要了解短波跳频技术的基本原理。
短波跳频技术是一种通过在不同频率之间快速切换来传输信息的技术。
具体而言,发送方将要传输的信息按照一定的规则转换为不同频率的信号,然后以非连续的方式发送出去。
接收方在接收到信号后,按照相同的规则进行频率切换,最终将信号还原为原始的信息。
基于短波跳频技术的无线电通信系统的设计与实现需要考虑以下几个方面:1. 无线电通信系统的硬件设计:无线电通信系统的硬件设计包括发射机和接收机的设计。
发射机需要包括频率合成器、频率切换器、调制器等模块,以实现信号的短波跳频发送。
接收机则需要包括频率切换器、解调器、解码器等模块,以实现短波跳频信号的接收与处理。
2. 无线电通信系统的软件设计:无线电通信系统的软件设计包括跳频规则的设计和信号处理算法的实现。
跳频规则的设计需要考虑频率切换的顺序、频率间隔的选择等因素,以实现高效的数据传输。
信号处理算法的实现需要考虑信号的解调、解码等过程,以实现对接收信号的正确处理。
3. 系统性能优化:在设计和实现基于短波跳频技术的无线电通信系统时,需要对系统的性能进行优化。
优化的目标主要包括传输速率的提高、系统的抗干扰能力的增强等。
针对传输速率的提高,可以通过优化跳频规则来实现,如增加频率切换的次数、减小频率切换的间隔等。
针对系统的抗干扰能力的增强,可以采用差错编码和解码技术来提高系统的纠错能力和抗干扰能力。
4. 系统的实验验证与性能评估:在设计与实现完成后,需要对基于短波跳频技术的无线电通信系统进行实验验证与性能评估。
实验验证需要搭建相应的实验平台,测试系统的传输性能和抗干扰能力。
性能评估则需要进行定量的指标评估,如误码率、通信距离、传输速率等。
科立信数字超短波指挥调度网方案(IP网关清单)

数字超短波通信系统技术方案一、项目背景1、采用数字超短波系统的必要性分析超短波无线通信设备的全数字化是目前的技术潮流,模拟系统被淘汰是必然趋势。
深圳科立讯电子有限公司现已推出全数字对讲机、全数字车台、全数字基地台(中继台)、全数字背负台等全系列数字产品。
科立讯数字超短波无线通信设备主要有以下优点:★通话质量好。
因数字信号接收后信号可以再生,所以理论上只要话路能通,话音就是好的。
★抗干扰能力强。
★频率利用率高,一般都能提高4倍。
也就是说,在一个频点25KHz带宽内,能通四个逻辑通道(相当于二对模拟双工话路)。
也可2路话音,2路数据(数话同传)。
★数字通信的特点之一是话音数据能存储、再生、加工、重发。
故在超短波网中多路多次中继后,能保持原音质不变。
★组网容易:由于在一个频点内,就能实现中继转信,并且不需要双工器。
这为小型背负中继台带来极大方便。
小型化便携化电池耐用。
并且,频点自动扫描、分配。
背负中继台并能和高山台进行二次中继。
★承载各种数字业务。
能进行GPS、GIS、图文传输等。
★网络智能化:由于终端和中继台都是数字化的设备,都有自己的ID码(对讲机将语音打成数字包收发,包里含有ID),故系统很容易做到智能化、自动化管理。
可以实现各种数字集群功能。
如可组呼、群呼、选呼、★加密功能:空中加密,端端加密等。
★数字化还可增加很多扩展功能如:.在转信台内置CDMA或GSM模块、可在数字对讲机内装有GPS模块、内置中文输入平台,实现超短波中文互发短信。
可以更可靠地互联各种通信方式的设备,如短波电台、海事卫星、有线电话等等,将其数码化,数据交换,实现跨网络通信,智能链接等等。
★省电:由于数字对讲机(基地台)的工作方式是TDMA(时分多址),以四时隙TDMA为例,按下PTT键发话时,数字对讲机是在工作时隙时发信,发信时间只有模拟机的1/4。
换句话说,发信时电池使用时间延长为二倍。
★数字对讲机外型和模拟对讲机类似,并保留了模拟对讲机的大部份使用方式和习惯,给广大使用带来方便。
