发动机振动影响非独立压缩机V带传动V带寿命的解决方案
V带传动的选型计算
（4）验算带速v
v
d d 1n1
60 1000
m/s
式中: dd1—小带轮的基准直径(mm)； n1—小带轮的转速(r/min) 带速一般限制在5—25m/s之间。
（5）确定中心距a和带的基准长度Ld
设计时如无特殊要求，可按下式初步确定中心距a0 0.7(dd1+dd2)≤a0≤2(dd1+dd2) 基准长度计算：由带传动的几何关系可得带的计算公式：
（5）不适用于高温、易燃及有腐蚀 介质的场合。
应用：
带传动适用于要求传动平稳、传动比不 要求准确，100KW以下的中小功率的远距 离传动。如：汽车发动机、拖拉机、石材
切割机等。
二、V带和V带轮的结构
V带有普通V带、窄V带、宽V带、汽车V带、大 楔角V带等。其中以普通V带和窄V带应用较广。
8.2.1 普通V带的结构和尺寸标准
（6）验算小带轮包角
1
1 180 57.3 (d d 2 d d1 ) / a
一般要求 置张紧轮。 ，若不能满足，可增大中心距或设 1 120
（7）确定带的根数 z Pc Pc z [ P0 ] ( P0 P0 ) K K L
例 设计一鼓风机用普通V带传动。已知电动机额定功 率P=10kW、转速n1=1450r/min，从动轴转速 n2=400r/min ，中心距约为1500mm，每天工作24h。
同样，当带由松边绕过从动轮进入紧边时，拉力增 加，带逐渐被拉长，沿轮面产生向前的弹性滑动，使 带的速度逐渐大于从动轮的圆周速度。
带的弹性滑动：
由于带的弹性变形而产生的带与带轮间的滑动称为弹性滑动。
由于弹性滑动引起的从动轮圆周速度的降低率称为带传动的滑 动系数。
v带传动设计
机械设计作业 .......................................................................................................................................... 1 1.V 带传动概述 ................................................................................................................................... 1 1.1、特点： ..................................................................................................................................... 1 1.2、V 带的横剖面结构： ............................................................................................................. 2 1.3、V 带的参数： ......................................................................................................................... 2 1.4、V 带的型号： ......................................................................................................................... 2 1.5、V 带的类型 ............................................................................................................................. 3 1.6．V 带设计中应注意的问题 ..................................................................................................... 3 2.普通V 带轮的结构 .......................................................................................................................... 4 2.1、带轮的材料 ............................................................................................................................. 4 2.2、带轮的基本型式 ..................................................................................................................... 4 2.3、带轮的结构尺寸 ..................................................................................................................... 4 2.4、带轮的标记 ............................................................................................................................. 4 2.5、带轮的技术要求 ..................................................................................................................... 5 3.V 带设计内容 ................................................................................................................................... 5 3.1.题目:液体搅拌机的V 带传动 .................................................................................................. 5 3.2.确定计算功率P ......................................................................................................................... 5 3.3选择带型 .................................................................................................................................... 7 3.4.确定带轮的基准直径1d 和2d ................................................................................................. 8 3.5.验算带的速度 ............................................................................................................................ 8 3.6.确定中心距a 和V 带基准长度d L ......................................................................................... 8 3.7.计算小轮包角 ............................................................................................................................ 9 3.8.确定V 带根数Z ....................................................................................................................... 9 3.9.确定初拉力0F ........................................................................................................................ 10 3.10.计算作用在轴上的轴压力 .................................................................................................... 10 4.带轮结构设计 ................................................................................................................................. 11 4.1轮材料选择带 .......................................................................................................................... 11 4.2带轮结构形式 .......................................................................................................................... 11 4.3带轮结构尺寸 .......................................................................................................................... 11 5.结论 ................................................................................................................................................. 12 参考文献 .. (12)机械设计作业1.V带传动概述1.1、特点：带，也称传动带或皮带，是一种环状柔性材料，用于机械连接两根或以上的传动轴。
第7讲普通V带传动的设计计算
dd1＝140mm dd1 ＝125mm
取ε＝2％
dd2 ＝iD1(1-ε)=2×140（1-0.02） ＝274.4mm ,dd2 ＝275mm 对计算结果圆整，得dd2 ＝275mm
dd2 ＝275mm dd2 ＝245mm
dd2＝245mm，n2实际值与理论值的差异很小
n2 n2
960 960140(1 0.02)
2 带轮的材料
常用铸铁：HT150、HT200， 高速带轮可用铸钢或钢板焊接， 传递小功率时可用铸铝或非金属
塑料带轮
3 带轮的结构
⑴带轮的结构形式 V带轮的组成 轮缘、轮幅、轮毂
轮缘：轮槽部分 轮幅：连接轮缘与轮毂的部分 轮毂：与轴相配合的部 分
典型结构形式： ①实心轮：dd ≤2.5d（d为轴径）
2
F
F
p
p
⑼V 带轮结构设计
设计结果：带型、带根数Z、带长L、中心距a、带轮 基准直径d1 、d2
§8-4 V 带轮的设计
1 设计要求 2 带轮的材料 3 带轮的结构
1 设计要求
重量轻、质量分布均匀，工艺性好，轮槽 表面要有一定表面粗糙度要求以减小带的磨损， 内应力要小，另外，轮槽要有一定加工精度要 求以均载，高速带轮要经过动平衡。
取a0=500mm，则：
Ld
2a0
2
D1
D2
D2
D1 4a0
2
1665.9
查表8-2得：带的基准长度为Ld=1800
带的速度 合适
Ld′=1588.1mm，Ld=1600 修正中心距：
a
a0
Ld
Ld 2
567mm
a=506mm
5. 小带轮包角验算

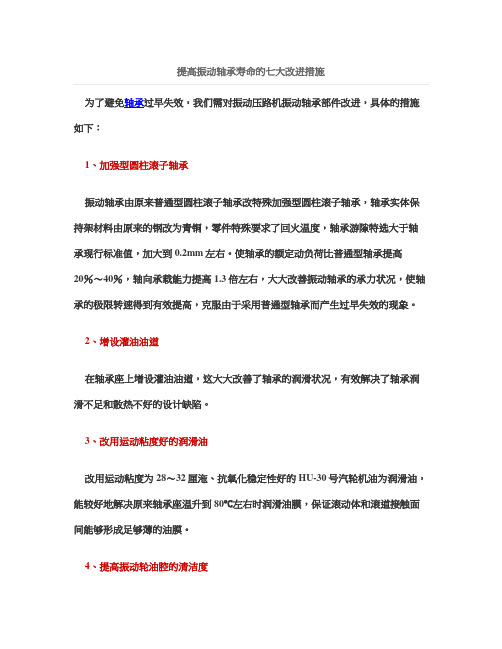

提高振动轴承寿命的七大改进措施
