机械设计手册销轴接触应力计算全面讨论
连杆机构接触应力分析与疲劳寿命预测
连杆机构接触应力分析与疲劳寿命预测连杆机构是一种常见的机械连接装置，广泛应用于发动机、汽车、航空航天等领域。
连杆机构的连接处承受着巨大的应力，长期使用会导致疲劳破坏。
因此，进行连杆机构接触应力分析和疲劳寿命预测是非常重要的。
在连杆机构中，主要的受力元件为连杆与销轴的接触面。
这个接触面的应力分布直接影响着连杆机构的寿命。
一般来说，接触应力的分析可以分为静载和动载两个阶段。
静载情况下，连杆机构受到的是恒定的力，可以通过有限元分析等方法来计算接触应力。
有限元方法可以将连杆和销轴离散为很多个小单元，在每个小单元上计算应力分布，然后再整合得到整体的应力分布情况。
这种方法不仅能够考虑到不同区域的应力变化，还可以同时分析各个接触点的应力分布。
通过这种静载的分析，可以对连杆机构的材料和结构进行合理的选择，以提高其承载能力。
动载情况下，连杆机构受到的是变化的力，例如引擎的往复运动。
这时，需要考虑到应力的循环变化对疲劳寿命的影响。
一般会使用应力循环法来进行疲劳寿命预测。
这种方法是根据连杆机构的实际工作负载，在不同的应力水平下进行一系列的应力循环试验，然后通过统计分析来确定其疲劳寿命。
在应力循环法中，有一种常用的寿命预测方法是振幅-寿命法。
该方法基于应力-寿命曲线，根据试验结果建立起应力振幅和寿命之间的关系。
通过对待预测连杆机构工作条件下应力振幅的估计，可以预测其疲劳寿命。
这种方法可以帮助工程师在设计阶段就对连杆机构的疲劳性能进行评估和预测，以避免因疲劳破坏而导致的设备故障和事故。
除了应力循环法外，还可以使用断裂力学方法来预测连杆机构的疲劳寿命。
断裂力学方法是一种基于裂纹扩展行为的疲劳寿命预测方法。
通过研究裂纹在应力场中的扩展行为，可以确定裂纹扩展速率，并进而预测其疲劳寿命。
这种方法可以精确地评估连杆机构的疲劳寿命，但对于复杂的几何形状和工况来说，计算复杂度较高。
总之，连杆机构的接触应力分析和疲劳寿命预测是确保机械设备正常运行的重要环节。
轴销接触问题分析 ansys 课件
Operate > -Booleans- Subtract > Volumes 5, 拾取底座作为从中减去的基本实体. 6, OK (在拾取菜单中). 7, 拾取圆柱体作为被减去的实体 (在该步骤前
（续）
Load Step 1 13. 定义过渡配合分析选择项. 14. 求解载荷步
Load Step 2 15. 在轴销上设置DOF 位移. 16. 定义拆卸(pull-out)分析的选择项. 17. 将结果写到文件中. 18. 求解载荷步2. 后处理 19. 将四分之一对称模型延伸到整个实体. 20. 观察过渡配合的应力状态. 21. 观察轴销上的中间接触压应力. 22. 观察拆卸后的应力状态. 23. 动画显示轴销的拆卸. 24. 对轴销的拆卸画出反作用力. 25. 退出ANSYS程序.
一部分中产生). 8, OK (在拾取菜单中). 9, Utility Menu > Plot > Replot
1.3.3. Step 3: Create pin.
通过指定半径和深度产生圆柱 体.
1, Main Menu > Preprocessor > -Modeling- Create > Volumes- Cylinder > By Dimensions
1.3. 建立几何模型
1.3.1. Step 1: 生成底座
通过指定XYZ坐标产生矩形固体底座。 1, Main Menu > Preprocessor > -
Modeling- Create > -Volumes- Block > By Dimensions 2 ,输入如下： X1 = -2 X2 = 2；Y1 = -2 Y2 = 2；Z1 = 2.5 Z2 = 3.5 ； 3, OK. 4, Utility Menu > PlotCtrls > Pan, Zoom, Rotate 5, 点击 ISO 按钮.
机械设计中零件的载荷 应力和变形PPT课件
第12页/共68页
第3章 机械设计中零件的 载荷、应力和变形
1名义载荷:
按原动机功率求得理想工 作条件下的载荷
如：某齿轮传动副，输入功率为P(kW)，转
设计阶段
速为n(r/min)，则所受扭矩为
(N·m)
T
9550
P n
的作用
作用于零件的实际载荷，常用 2计算载荷: 符号Fca、Tca、Pca、Mca等来表示。通
第8页/共68页
第3章 机械设计中零件的 载荷、应力和变形
3.突出主要因素，简化计算过程
如下图所示，轴的直径尺寸相对于长度较 小，将轴简化为一根线
第9页/共68页
第3章 机械设计中零件的 载荷、应力和变形
4.根据经验将分布区间理想化
如下图所示，将沿半圆周方向的分布压力简化为 沿直径方向的均匀分布
半径分别为a 和 b ，则
1 11 11 0.0325
a 1 2 50 80
，
1 1 1 1 1 0.0075 b 1 2 50 80
由最大接触应力的计算公式(3-1)，得最大接触应力之比为
Hmax a : Hmax b b a 0.0325 0.0075 2.082 1: 0.48
第3章 机械设计中零件的 载荷、应力和变形
工程背景
在机械设计中，强度准则是设计零件的最基本 准则，其理论基础是材料力学。 实际机械零件在工作中所受的载荷是复杂的， 既包括静应力也包括变应力，因此对载荷进行简 化、分类是进行强度计算的基础。
第1页/共68页
第3章 机械设计中零件的 载荷、应力和变形
设计者思维
3.3机械设计中常用的强度计算
机械零件的静强度计算可以根据静应力强 度计算公式，计算出实际工作应力，再应用式
机械设计手册2 轴
机械设计手册2 轴机械设计手册是一本丰富详实的工程参考书，涵盖了机械设计的各个方面，为工程师们提供了宝贵的资源。
其中，轴是机械设计中的重要部件之一，本文将对轴进行详细介绍。
轴是一种长条状的零件，一般呈圆柱形，用来传递动力或承受载荷的力。
轴一般由金属材料制成，如钢、铝合金等。
根据其用途的不同，轴可以分为传动轴、承载轴和定位轴等。
轴的设计需要考虑到多个因素，包括载荷类型、转速、材料强度、刚度等等。
在设计过程中，首先需要计算轴的强度，以确保其能够承受所需的载荷。
常用的轴强度计算方法有挠度法、应力法等。
同时，还需要进行动力学和热力学分析，确保轴在工作过程中不会出现过大的应力和变形。
除了强度外，轴的刚度也是设计中必须要考虑的因素之一。
刚度是指轴在受到载荷时的弹性变形程度。
设计过程中，需要根据受力情况和转速来计算轴的刚度，以确保轴的变形不会影响到整个系统的运行。
此外，需要注意的是轴的表面质量和精度。
表面质量决定了轴的摩擦系数和导向准确度，而表面精度则影响着轴的平行度和垂直度等。
因此，在设计过程中需要选择适当的加工工艺和工具，以确保轴的表面质量和精度符合要求。
除了以上的基本设计要素，轴的设计还需要考虑到各种附件的连接和固定。
常见的连接方式有键连接、抱箍连接、螺纹连接等。
根据具体情况选择适当的连接方式，确保轴与附件之间的连接牢固可靠。
在实际应用中，轴的设计还需要考虑到一些特殊因素，如疲劳寿命、裂纹扩展等。
这些因素可能会对轴的寿命和可靠性造成影响，需要进行相应的评估和优化。
综上所述，轴是机械设计中不可或缺的重要部件，其设计需要综合考虑强度、刚度、表面质量和连接方式等因素。
通过科学合理地设计轴，可以保证机械系统的正常运行和长期稳定性。
机械设计手册为工程师们提供了全面而实用的设计指导，是他们在设计过程中的重要参考资料。
销轴计算书
支座销轴计算书销轴计算简图销轴轴体材料采用符合《合金结构钢》（GB/T 3077-1999）要求的40Cr ，其屈服应力为：785MPa s =。
根据《起重机设计规范》（GBT3811-2008）表25，可以得到销轴轴体的弯曲容许应力为：785/1.48530f MPa ==，抗剪容许应力为：0.6530318v f MPa=´=承压容许应力为： 1.4530742c f MPa =´=销轴轴体可按简支梁计算，拟用直径D=50mm 的销轴体。
计算作用力：Fx=35.53kN （平行于销轴长度方向），Fz=635.22kN （垂直于销轴）。
最大弯矩：635.220.0914.29.44z X F l M kN m ´=== 弯曲应力：6221414.291046.58/530/30.6810X X M N mm f N mm W s ´===<=´ 剪应力：322max 244(635.22/2)10215.78/318/33 3.1425V V N mm f N mm A t ´´===<=´´ 拉应力：3222235.531018.11/530/3.1425X F N mm f N mm A s ´===<=´ 折算应力：22379.31/530/N mm f N mm ==<= 承压承载力计算：35050742101855635.22b c c N d t f kN kN -==´´´=>å经以上计算，采用材质为40Cr ，直径D=50mm 的销轴体能满足规范要求。

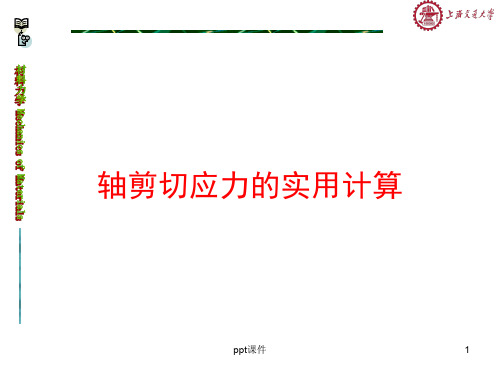

轴剪切应力实用计算 ppt课件
F
剪切面
杆件沿两力之间的截面发生错动，直至破坏（小矩形 剪切面：发生错动的面。
）。
单剪：有一个剪切面的杆件，如铆钉。
ppt课件
3
第一节 剪切概念及其实用计算
单剪
一个剪切面
双剪：有两个剪切面的杆件，如螺栓。
F
F/2
ppt课件
F/2 5
第一节 剪切概念及其实用计算
第二节 挤压概念及其实用计算
挤压：连接件和被连接件在接触面上相互压紧的现象。
F
F/2
F/2
F/2
F/2
ppt课件
F
11
第二节 挤压概念及其实用计算
挤压引起的可能的破坏：在接触表面产生过大的塑性变形、
压碎或连接件（如销钉）被压扁。
F
*挤压强度问题（以销为例）
挤压力（中间部分）：
Fb F
F/2
F/2
薄壁圆筒横截面
ppt课件
上的剪应力分布22
第三节 纯剪切概念
*薄壁圆筒纵截面上的剪应力
(dy dz) dx (dx dz) dy
dy
剪应力互等定理：二个相互垂直的
截面上，剪应力大小相等方向相反。 dz
dx
ppt课件
23
第三节 纯剪切概念
*剪切虎克定律
ppt课件
16
第二节 挤压概念及其实用计算
例题3-3 两矩形截面木杆，用两块钢板连接如图示。已知拉杆的 截面宽度 b=25cm，沿顺纹方向承受拉力F=50KN，木材的顺纹许 用剪应力为 [ j ] 1MPa , 顺纹许用挤压应力为 [ jy ] 10MPa 。试
求接头处所需的尺寸L和 。
销轴的计算精编
销轴的计算精编 Document number：WTT-LKK-GBB-08921-EIGG-22986销轴连接常用于两个结构构件之间的连接，以满足构件之间的相对转动的需要，也用于一些结构构件吊装过程中。
无论是构件连接节点还是吊装节点，其节点都需要进行必要的验算，以满足结构安全及吊装安全的需要。
销轴连接方式多种多样，最常采用的连接的结构方式为单剪连接、双剪连接和多耳板连接。
而建筑结构销轴连接的结构形式受到加工精度的限制比较单一，多为三耳板（下二上一或下一上二）组成的双剪结构，这种结构形式由一根销轴将一侧耳板与另一侧耳板连接起来，销轴与耳板之间可以发生相对转动，相互间的荷载通过销轴和耳板的接触面来传递。
以吊装耳板为例（图中数值为假定，并不一定为常规数值），简要说明一般常用的计算方法及公式，以供大家讨论。
销轴大样如下：P1=400KN，P2=300KN (合力Ta=500KN)其中销轴采用45号钢，耳板采用Q345B销轴连接计算分为销轴的强度计算和耳板的强度计算。
一、销轴计算：1、销轴弯曲强度验算把销轴当作简支梁进行分析销轴弯曲强度验算最大弯矩值：销轴弯曲强度计算计算满足。
公式中：M——把销轴作为简支梁分析所求得的最大弯矩值W——销轴截面的抗弯模量，——销轴的许用弯曲应力，这里采用45号钢2、销轴剪切强度验算把销轴当作简支梁进行分析销轴剪切强度计算最大剪应力值（取在中和轴位置，此位置剪应力最大）：计算满足。
公式中：Q——把销轴作为简支梁分析所求得的最大剪力值d——销轴直径——销轴的许用剪切应力，这里采用45号钢3、平均剪应力复核：将销轴按双剪进行平均剪应力计算计算满足。
二、耳板强度验算首先耳板的尺寸必须满足构造要求（这里我们可以参照螺栓构造要求其满足~2d，在此构造满足的情况下，可不进行耳板孔周的抗拉验算，直接进行抗剪验算，此理解可供大家讨论，此处仅为笔者个人理解），在满足这一条件下进行计算。
1、耳板孔壁承压应力验算上耳板：计算满足。
