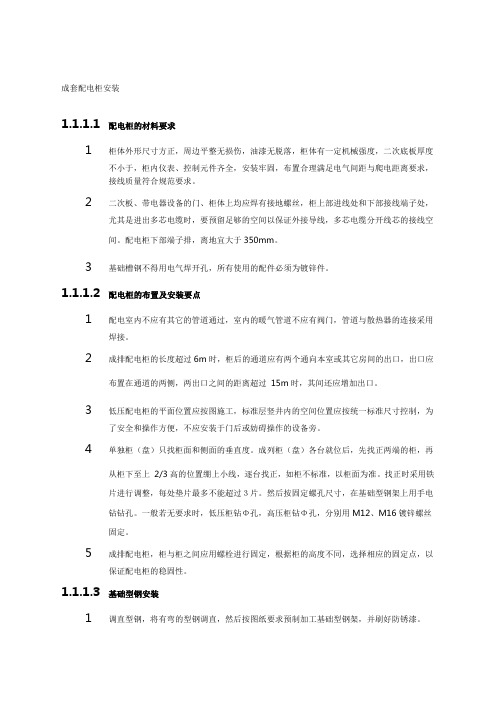

成套配电柜安装1.1.1.1配电柜的材料要求1柜体外形尺寸方正，周边平整无损伤，油漆无脱落，柜体有一定机械强度，二次底板厚度不小于，柜内仪表、控制元件齐全，安装牢固，布置合理满足电气间距与爬电距离要求，接线质量符合规范要求。
2二次板、带电器设备的门、柜体上均应焊有接地螺丝，柜上部进线处和下部接线端子处，尤其是进出多芯电缆时，要预留足够的空间以保证外接导线，多芯电缆分开线芯的接线空间。
配电柜下部端子排，离地宜大于350mm。
3基础槽钢不得用电气焊开孔，所有使用的配件必须为镀锌件。
1.1.1.2配电柜的布置及安装要点1配电室内不应有其它的管道通过，室内的暖气管道不应有阀门，管道与散热器的连接采用焊接。
2成排配电柜的长度超过6m时，柜后的通道应有两个通向本室或其它房间的出口，出口应布置在通道的两侧，两出口之间的距离超过15m时，其间还应增加出口。
3低压配电柜的平面位置应按图施工，标准层竖井内的空间位置应按统一标准尺寸控制，为了安全和操作方便，不应安装于门后或妨碍操作的设备旁。
4单独柜（盘）只找柜面和侧面的垂直度。
成列柜（盘）各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，如柜不标准，以柜面为准。
找正时采用铁片进行调整，每处垫片最多不能超过３片。
然后按固定螺孔尺寸，在基础型钢架上用手电钻钻孔。
一般若无要求时，低压柜钻Φ孔，高压柜钻Φ孔，分别用M12、M16镀锌螺丝固定。
5成排配电柜，柜与柜之间应用螺栓进行固定，根据柜的高度不同，选择相应的固定点，以保证配电柜的稳固性。
1.1.1.3基础型钢安装1调直型钢，将有弯的型钢调直，然后按图纸要求预制加工基础型钢架，并刷好防锈漆。
2按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中，需用垫片的地方不能超过３片。
然后将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面上油机以上为宜，手车柜基础型钢顶面与抹平地面相平（不铺胶垫时）。
临时用电配电箱(柜)安全管理规定
临时用电配电箱（柜）安全管理规定第一章总则第一条为进一步规范施工现场临时用电配电箱（柜）的管理，保障施工用电安全，现依据《建设工程施工现场供用电安全规范》（GB50194）、《施工现场临时用电安全技术规范》（JGJ46）以及城建集团相关管理文件，结合本公司施工现场临时用电的实际情况，特制定本规定。
第二条本公司所有施工现场使用配电箱（柜）均适用本规定。
本规定所称配电箱（柜）包含总配电箱（柜）、分配电箱和开关箱。
第二章配电箱（柜）购置管理第三条工程开工前应由电气技术人员根据相关临时用电安全标准、规范，结合施工现场临时用电的实际情况，编制《施工现场临时用电施工组织设计》，明确现场配电箱（柜）的类型、规格。
施工现场临时用电管理人员依据《施工现场临时用电施工组织设计》，确定购置、加工配电箱（柜）计划。
第四条购置配电箱（柜）时，应在城建集团年审合格的配电箱（柜）厂家范围内进行招标和采购。
配电箱（柜）合同评审时，必须附带配电箱（柜）厂家的营业执照、资质证书，中国国家强制性产品认证证书，北京城建集团年审合格配电箱（柜）厂家销售人员许可证等文件复印件，并加盖厂家公章。
各单位在购置时要严格审查集团下发的厂家资格证和销售许可证，并要指定专人严格把关。
第五条对购置、加工的配电箱（柜）依据规范和临时用电施工组织设计，对配电箱（柜）型式、箱内开关电器的型号、规格和数量，提出书面技术要求，签订合同后实施。
第六条购置的配电箱（柜）进入现场时，现场临电管理人员应做好验收检查，一是每台配电箱（柜）是否满足订购时所提出的技术要求；二是产品合格证书、产品说明书、检测报告及有关配件等是否齐全，验收合格方可投入使用，验收填写配电箱（柜）进场验收表（附件一）。
第三章配电箱（柜）安全技术要求第七条厂家选定的漏电开关、隔离开关必须具有“CCC”认证证书、检验报告、产品合格证及说明书等，灵敏可靠，厂家在合同书上对其质量、安全做出明确承诺。
第八条配电箱（柜）的箱体采用冷轧钢板，其厚度不得小于1.5毫米（开关箱的厚度不得小于1.2毫米），配电箱角钢支架不小于4mm×40mm×40mm, 开关箱角钢支架不小于3mm×30mm×30 mm；电器安装板使用阻燃绝缘板（配电柜除外）。
电气配电箱安装施工方案
一、工程概况本工程为某住宅小区配电箱安装工程，主要内容包括配电箱的安装、接线、调试及送电运行验收。
配电箱作为住宅小区电力供应的重要设备，其安装质量直接关系到用户的用电安全和电力系统的稳定运行。
二、施工准备1. 材料准备：配电箱、导线、绝缘子、电线管、接线端子、接插件、螺丝、螺母、扳手、剥线钳、电笔、万用表等。
2. 工具准备：电钻、扳手、剥线钳、螺丝刀、万用表、绝缘测试仪等。
3. 人员准备：电工、安装工、质检员等。
三、施工步骤1. 施工测量：根据设计图纸，对配电箱安装位置进行测量，确定配电箱安装位置。
2. 配电箱安装：（1）明装配电箱：将配电箱固定在墙上，采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的出头余量。
（2）暗装配电箱：在砌墙时预留孔洞，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。
在埋配电箱时，箱体与墙之间填以混凝土，将箱体固定住。
3. 管道敷设：（1）电线管敷设：按照设计要求，敷设电线管，管路应平直，转弯处应圆滑。
（2）管口处理：管口应高出基础地面不小于50mm，管口处应做封闭处理。
4. 接线：（1）绝缘测试：对电线进行绝缘测试，确保绝缘良好。
（2）接线：按照设计图纸和规范要求，进行接线，确保接线的正确性和牢固性。
（3）接插件安装：接插件应安装牢固，接触良好。
5. 调试：（1）绝缘测试：对配电箱内各回路进行绝缘测试，确保绝缘良好。
（2）功能测试：对配电箱各功能进行测试，确保功能正常。
6. 送电运行验收：（1）外观检查：检查配电箱外观，确保无损坏、变形等现象。
（2）功能测试：对配电箱各功能进行测试，确保功能正常。
（3）送电运行：将配电箱送电运行，观察运行情况，确保运行稳定。
四、施工质量控制1. 材料质量：选用符合国家标准、厂家生产许可证和安全认证标志的材料。
2. 施工工艺：严格按照设计图纸和规范要求进行施工，确保施工质量。
浅析高低压配电柜安装和质量管控
浅析高低压配电柜安装和质量管控摘要：工业配电设备套件主要包括高压开关柜和低压开关柜等，开关柜主要起到接收电、转换电和分配电的作用。
安装质量对生产的正常稳定运行起着重要作用。
在实际工业生产中，高低压配电柜的安装质量问题有时导致停机、变更和安全事故的发生。
在此基础上，下文为参考，讨论了高低压配电柜的安装和质量控制。
关键词：高低压配电柜安装；质量管控；措施引言近年来，我国的整体用电需求正在不断膨胀，这种情况下对电网建设就应做出更高的要求，因此，有必要深入研究10kV配电网中变配电设备的安装技术及方法，进一步保证配电网的安全性，从而更好地满足当代人的实际用电需求。
下文主要针对这方面内容进行了详细的介绍。
1高、低压配电柜安装针对高低压配电柜装置进行安装，要求将其放置在基础型钢结构上，并在初步处理后展开对装置的充分检测和有效调整，以达到良好的找平效果，让柜体得以精准放置在相应位置，并在此基础上采取合理的固定措施，使其运行稳定性得以充分保障。
在实际安装阶段，需要利用小弹线装置，在与地面相距2/3的高度位置处实施找平。
为了更好地应对局部不平整的问题，要求使用厚度为0.5mm的铁片进行垫平处理，将铁片的数量控制在3片以内。
此后，要求在基础型钢结构上实施钻进操作，针对高压柜及低压柜的孔径予以充分管控，将其分别设置为16.2mm和12.2mm，同时，相应配置M16和M12镀锌螺丝，以实现弹簧垫圈的充分稳固。
通过镀锌螺丝进行柜体及侧板连接，可以打造相对稳定的完整结构体，以免对柜体稳定性造成严重影响，限制其正常使用。
需要严格落实相关规范要求，针对柜顶的母线实施充分配置，使其得以配置到位，通过接地端结构设置，在柜体结构后端设置型钢结构，同时，在其侧端位置上实施铜端子焊接，并以此为前提，实现对接地线及接地端的充分连接。
2电气工程高低压配电柜安装施工2.1母线连接母线材料和技术规格应符合施工图纸的要求，表面应干净整洁，无裂纹、毛刺和明显严重变形等缺陷。
配电柜安装标准
配电柜、封闭式母线、电缆桥架安装工艺(2010-02-03 23:45:49)转载分类：机电设备安装工程标签：杂谈配电柜安装工艺1适用范围本标准适用于建筑电气配电柜安装工程。
2引用标准GB50303《建筑电气工程施工质量验收规范》3材料要求3.1 成套定型配电柜应根据设计要求的型号、规格选用合格产品。
并有产品合格证。
3.2 槽钢、镀锌扁钢，不得有严重锈蚀和缺陷，且镀锌层不应脱落。
3.3 镀锌材料有机螺丝、垫圈、弹筑垫圈；非镀锌材料有地脚螺栓、钢垫片。
3.4 母线应根据设计要求截面进行选择，应使用合格产品。
3.5 其它材料有压线端子、塑料管、小线、塑料带、黑胶布、防锈漆、电焊条、电石、氧气、砂布、水泥、砂子、焊锡、焊剂。
4主要机具4.1 铅笔、卷尺、水平尺、线坠、点冲子、灰桶、水桶、油桶、刷子。
4.2 手锤、錾子、大锤、钢锯、锯条、扁锉、圆锉、活扳子、套筒扳子。
4.3 电烙铁、电炉、锡锅、锡勺、绝缘手套、台钳、案子、压接钳等。
4.4 手电钻、钻头、撬棍、电焊机、气焊工具、万能表、兆欧表、工具袋、工具箱、高凳等。
5作业条件5.1 埋设基础槽钢或地脚螺栓时，须有地面的基准线。
5.2 预埋件及预留孔洞符合设计要求，预埋件应牢固。
5.3 必须在基础台、沟槽及地面抹灰完，顶棚、墙面喷完浆，门窗安装应向外开门并符合防火要求后才允许进行配电柜的安装。
5.4 配电室内的暖卫管线不得采用丝接和设置节门，连接处应采用焊接且不得有渗漏现象。
6 操作工艺工艺流程：6.1 配电柜安装要求6.1.1 配电柜的布置必须遵循安全、可靠、适用和经济等原则并应注意便于操作、搬运维修、试验监测和接线工作的进行。
6.1.2 配电室内除本室需用的管道以外，不应有其它的管道通过。
室内的暖气管道上下不应有阀门和中间接头，管道与散热器的连接应采用焊接。
6.1.3 成排布置的配电柜其长度超过6m 时，柜后的通道应有两个通向本室或其它房间的出口，并应布置在通道的两端，当两出口之间的距离超过15m 时，其间还应增加出口。
配电箱施工国家规范和标准
配电箱技术性能及国家规范和标准技术性^及国家腕和标在b GB50254-1996《电气装置安■装工程低压电器施工^验收规范》2、GB26824981《电工^套装置申挹示灯和按钮颜色》3. GB2681-1981《电工成套装置中导线颜色》斗 GB4208-1993 &卜壳防护導级（1P代码》去GB725M987《低压成套开关设备》6. GB94&6.1-1初《低压成喬开关设备基本试验方袪》二GB50303-2002 筑电气工程质量脸收规范＞ & GB50150-2002《电气裝置安装工程电气设备交接试验标准》9、GB50171-2002《电气装置安装工程盘、柜及二次回路^线施工及验收规范＞10.IEC439-1《成套低压开关设备和控制设备》IL IEC364《建筑物电曝萱》12、IEC439-3紂非专业人员使用的低压开关设备和控制设备》经JB2436-1992《电力传输控制装置用铜制裸压搖端头》4要符台国家、地方质量验收航及供电局的要求。
15.配电箱（柜）系纟充图的相关参数要求。
K 一般要求：1-1.配电箱=柜的所有技术挹标必须符合验及设计要轧投标人应明确拄产的产品执行的标准（国家标准GB7251.行业标忍企业标准），并根据所依据的标准提供相应的国标行标我企标〔企业标准应高于国标或行标）。
L2.所有的电气元件及技术参数必须符合设计要轧如需更改必须按正规工程资料（洽商1 表幣的要求填写并纟鞭廿院建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的狈失由供货単位员显1.3、根据本工程图纸选有代表性的暗裝箱，明装箱、配电柜生产样品，完后通^建设单配监理*施工单位有关人员验收通过后•方可全面生产*2.箱（柜）体部尔2.1配电箱柜的板材的各神扌旨标必须时台国家的有关要求。
所有配电箱、柜要求采用符合国家标淮的冷轧钢说落地f巨用2.血厚冷轧檢制作，照明配电箱及控制箱大于等于60（te 的用£ Cto 厚冷轧钢际小于&00mm的用1. 厚怜车L钢板制做& 一层底板■需用厚冷孔权2.2落地^3己活顶盖，配电箱不开磁兀2・3照明箱应设二层门•二层底檢与箱体、柜体之间的安装螺栓不小于血二层底根返边与箱底不小于3血°2.4 （需填写）配电箱采用按锁，〔需填写）箱、即酥用通用锁，每把锁酉己两把钿匙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
配电箱、柜安装施工质量管理办法V1.0
编号：LJTHDC-GC-025
一、目的
为提升公司在建项目的工程质量，切实解决业主投诉的重点问题，
根据房地产事业部相关文件、制度的精神，特制定配电箱安装施工质
量管理办法（以下简称本办法）。
二、适用范围
本办法适用于房地产事业部开发的所有在建项目。
三、管理原则
（一）业主投诉的重点问题是公司各级工程管理人员以及设计人
员需要重点关注的问题。
（二）对配电箱、柜的安装的规范性、操作性、安全性等问题进
行重点管控。
四、工作职责
（一）区域/项目公司的工程副总和工程管理部负责人为落实本办
法的第一责任人，监理单位负责现场监督指引。
（二）地产工程管理中心负责监督和落实本办法的执行。
五、配电箱的位置、固定、配管、接地等控制措施
具体内容详见《电气安装施工工艺》中第五部分。
六、管理办法的执行
（一）审图过程控制：电气预埋工程施工之前，甲方项目部应组
织监理和施工单位对电气施工图纸进行认真细致的审查，审查过程中
与各专业图纸结合在一起审图，应重点审查设计图纸配电箱的系统、
位置是否合理，与其它专业是否冲突。
（二）材料要求：
2
1．配电箱、柜电气元件选用集团指定或合同内约定的品牌，当
地供电局有特殊要求的除外。
2．建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应
有出厂合格证、生产许可证和试验记录；低压成套配电柜、动力、照
明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及
认证证书复印件。
3．动力、照明配电箱、低压柜，不同厂家、不同规格的出厂合格
证应备齐全；低压进线π接箱或分支柜,多层进户分界开关柜,不同厂
家、不同规格的合格证应备齐全。
4．配电箱、柜不应采用可燃材料制作；镀锌制品(支架、横担、
接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明
书。
5．招标过程控制：一是施工单位招标，应对施工单位的电气施工
资质、施工人员的上岗证、管理组织架构、在施工程或以往工程做深
入的调查分析，综合判定是否可以选用，区域工程管理部门与监理单
位必须严格把关。二是对主要材料的招标、品牌认定、封样、进场验
收等关键环节严格执行集团公司的各项管理规定。三认真核实与供电
部门施工的界面划分，避免出现重复施工面或者无单位施工面。
6．施工过程控制：应严格执行“工序交接”制度和“三检”制度。
重点控制工序有：配电箱的标高、固定、接地、配线。在整个施工过
程中要求施工单位必须严格执行各道工序的报验制度，监理工程师和
甲方专业工程师必须及时的进行验收和监督，监理单位做好验收资
料，内容应全面真实。
7．隐蔽过程控制：该过程控制主要工作是剪力墙体暗装配电箱箱
体要随混凝土墙体一起进行，且做好保护，严禁在配电箱箱体上动用
电焊，要保护好箱体内的油漆，防止脱落，注意加强检查，绝不能有
遗漏，浇注混凝土时应派专人看护。
3
8．验收过程控制：应严格控制各道工序的验收；墙体结构要弹出
施工水平线；随土建结构预留的暗装配电箱的安装位置正确,大小合
适；暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成；暗装配电
箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成；明装配
电箱时,土建装修的抹灰、喷浆及油漆应全部完成；配电柜安装，地
面应施工完成。
9．过程控制：
（1） 弹线定位
根据设计要求找出配电箱的位置,并按照箱体外形尺寸进行弹
线定位。
（2） 明装配电箱安装
明装配电箱分为明管明箱和暗管明箱两种,其配电箱的安装方
式两种大致相同；但对于暗管明箱,现施工中一般采用下图1的做
法；对于构造柱、部位不宜留接线盒的采用图2 做法。但在订货时
按图示对箱体提出要求即可。只有在不宜使用暗管明箱的部位允许
采用明管明箱的安装方式。
4
图1 图2
（3）暗装配电箱安装
①暗装配电箱中拆开配电箱及安装箱内盘芯、安装箱盖(贴脸)等各
个步骤可参照明装配电箱。
②安装箱体:
根据预留洞尺寸先将箱体找好标高及水平尺寸进行弹线定位,根
据箱体的标高及水平尺寸核对人箱的焊管或PVC管的长短是否合适,
间距是否均匀，排列是否整齐等,如管路不合适,应及时按配管的要求
进行调整,然后根据各个管的位置用液压开孔器进行开孔,开孔完毕
后,将箱体按标定的位置固定牢固,最后用水泥砂浆填实周边并抹平
齐。如箱底与外墙平齐时,应在外墙固定金属网后再做墙面抹灰,不得
直接在箱底板上抹灰(见图3)。
5
图3
③配电柜安装：
落地柜的基础型钢安装后，其顶部宜高出抹平地面20-80 mm；
手车式成套柜按产品技术要求执行。配电柜与基础型钢用不小于M12
的镀锌螺栓固定，严禁使用电焊固定；基础型钢应有明显的可靠接地，
柜基础槽钢接地：在槽钢明显部位焊接-40×4镀锌扁钢，扁钢与柜
内接地母排用镀锡铜编织带相连，固定镀锌螺栓规格M10×30，编织
带两端压SC型接线鼻子。编织带规格按《电气工程施工质量验收规
范》第六章6.1.2条规定。
④绝缘摇测：
配电箱(盘)全部电器安装完毕后,用500V兆欧表对线路进行绝
缘摇测。摇测项目包括相线与相线之间,相线与零线之词,相线与地线
之间,零线与地线之间。两人进行摇测,同时做好记录。
七、支持性文件
6
1.《建筑电气施工质量验收规范》GB50303-2002
2.《民用建筑电气设计规范》(JGJ 16-2008)
3.《建筑电气工程施工质量验收规范》(GB 50303-2002)
4.《供配电系统设计规范》（GB50052-2009）
5.《10KV及以下变电所设计规范》（GB50053-94）
6.《低压配电设计规范》（GB50054-95）
7.《3～35kV 交流金属封闭开关设备》（GB3906-1991）
8.《高压开关设备通用技术条件》（GB/T11022-1999）
9.《交流高压断路器》（GB1984-89）
10.《高压试验技术》（GB/T16927-1997 ）
11.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》
(GB50170-92)
12.《电气装置安装工程接地装置施工及验收规》
(GB50169-2006)
13. 《建筑物电子信息系统防雷技术规范》GB-50343-2004
14. 《低压成套开关设备和控制设备智能型成套设备通用技术
要求》GB/T-7251-2005
15.《电气装置安装工程低压电器施工及验收规范》
（GB50254-96）
16.《低压开关设备及控制设备辅助电器铜导体的接线、端子排》
（GB/T14048.7-2006）
17.《低压系统内设备的绝缘配合》（GB/T16935.3-2005）
18.《低压开关设备及控制设备总则》（GB/T14048.1—06）
19.《电气安装施工工艺》(GB50397-2007）
八、附件
无
九、相关文件
7
无
十、解释权限和生效日期
本办法由房地产事业部工程管理中心负责解释及培训。本办法自
公布之日起生效,生效后凡与本办法相悖的制度、规定及办法，以本
办法为准。
