WYL1000040 综合组网 教师参考
组网复习资料
一，问答题：1，设计互联网络时如何考虑网络升级？答：对现有网络环境作出评估,找出存在的瓶颈,给出解决方案2，水平布线是综合布线结构的一部分,它从工作区的信息插座延伸到管理区，包括工作区的管理区,水平电缆的端接跳线架.在水平布线的设计过程中，配线架应该尽可能放置在哪里?答：通信间。
（PPT第二章第六页)3,简述内部网关路由选择协议是如何实现负载平衡的？答:IGRP能配置成在到同一目的地有多达 4个不相等开销路径上进行复杂平衡调度。
这个特点叫做不相等开销复杂平衡调度，可以用 variance命令设置。
缺省时，路由器在 4个相等开销路径上进行负载平衡.variance命令使你能够定义一条备用路径能被使用和正被使用于负载平衡时性能坏的程度。
4，简述边界网关协议是如何实现路由聚合的？答：路由聚合一般在网络的边界，把多条路由汇总成一条，前提这些路由条目是可以被汇总的。
汇总的网段必须是连续的,无类的路由。
5，设计互联网络时，何时利用静态路由？答：一，用于网段较小并且带宽不高的小网络，如wan链路。
二，使用静态路由的另一个好处是网络安全保密性高.因此,网络出于安全方面的考虑也可以采用静态路由。
6，如何检查路由器的接口是否正常工作,路由协议是否正常工作？答：执行show ip interface briefShow ip router /show ip protocols7,如何检查ATM网络模块是否安装,并正常工作？8，如果设计的网络连不通,应该检查哪些问题？答：先检查物理层，看线缆是否有问题，再ping默认网关，确保与子网退出之间的连通正常。
最后，使用tracetouter查看第三层网络中的什么地方出现问题。
9,设计互联网络时如何考虑使用分层模型？一般分层可以参考TCP/IP。
或者就是接入层,分布层，核心层来部署10，如何检查路由器使用的路由协议？show ip route11，举例说明单向路由再分配以及双向路由再分配？(PDF11章)12,OSPF适合哪几种类型的网络？13，说明路由协议实现负载平衡的主要优点和缺点?14，解释正规表达式含义?是指一个用来描述或者匹配一系列符合某个句法规则的字符串的单个字符串15，如果路由器之间互联网络不能联通，如何检查路由器的相关配置？Show和debug命令来检查路由器的接口有没有down，之间的二层协议是否正确，IP地址配置是否正确，时钟频率是否正确。
智慧家庭网络工程师考试模拟题(含答案)
智慧家庭网络工程师考试模拟题（含答案）一、单选题（共71题，每题1分，共71分）1.宽带测速中，实际测速速率达到签约带宽的（）以上即可视为达标。
A、0.6B、0.9C、0.7D、0.8正确答案：B2.测试区域无线信号场强+55dbm，周围无其他wifi信号，测试速率只有实际带宽的百分之40，要解决什么问题（）A、干扰B、提高带宽C、终端性能D、组网设备性能正确答案：C3.iHGU设备注册成功，但是无法上网可能有什么问题？A、宽带密码错误B、WIFI功能故障C、RMS终端管理平台瘫痪D、光缆中断正确答案：A4.一条装移动宽带下面可安装多少门家庭IMS固话？A、3B、2C、无限制D、1正确答案：D5.POE面板的连接方式，以下哪项是正确的？A、网线直接连接至网关LAN口B、网线接路由器LAN口C、网线连接POE交换机LAN口正确答案：C6.利用支路板的各项自环功能来隔离设备故障和连接故障时，要判断是设备故障，应用（）功能；要判断是连接电缆故障，应用()功能。
1.外环回2.内换回3.不环回4.清楚环回A、1、3B、4、2C、2、1D、1、2正确答案：C7.电力猫（PLC）设备操作简单，但是在组网应用中存在一个问题对稳定性有较大影响，请问是什么问题（）A、价格贵B、缺少访问控制C、共享介质D、易受大功率电器影响正确答案：D8.目前使用的光纤一般是（）光纤。
A、阶跃型单模光纤B、阶跃型多模光纤C、渐变型多模光纤D、渐变型单模光纤正确答案：A9.用剥纤钳去除表层的覆层，预留约30-40mm,需要用什么进行擦拭光纤？A、酒精棉B、手C、餐巾纸D、抹布正确答案：A10.在网络中，LAN表示A、因特网B、局域网C、城域网D、广域网正确答案：B11.在TCP/IP参考模型中，实现进程之间端到端通信的是A、互联层B、传输层C、表示层D、物理层正确答案：B12.对于智能家庭网关设备，优选放置在客厅等开放的空间内，保证设备安装在距离地面（）高度上，提升WIFI信号覆盖。

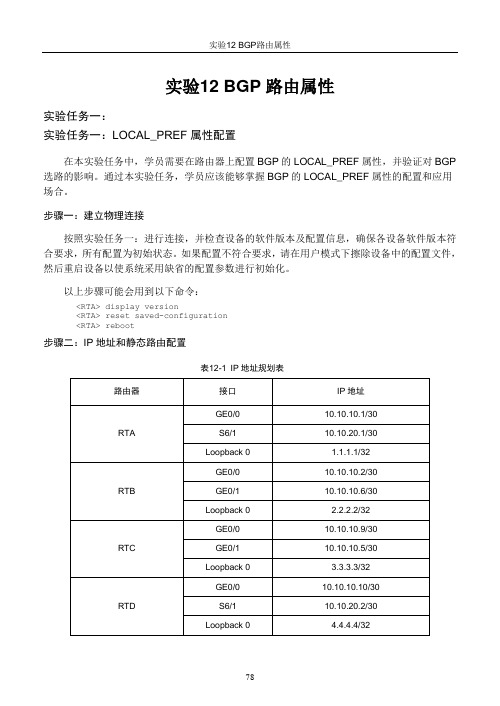

W3L600021 BGP路由属性 教师参考
实验12 BGP路由属性实验任务一：LOCAL_PREF属性配置在本实验任务中，学员需要在路由器上配置BGP的LOCAL_PREF属性，并验证对BGP 选路的影响。
通过本实验任务，学员应该能够掌握BGP的LOCAL_PREF属性的配置和应用场合。
步骤一：建立物理连接按照实验任务一：进行连接，并检查设备的软件版本及配置信息，确保各设备软件版本符合要求，所有配置为初始状态。
如果配置不符合要求，请在用户模式下擦除设备中的配置文件，然后重启设备以使系统采用缺省的配置参数进行初始化。
以上步骤可能会用到以下命令：<RTA> display version<RTA> reset saved-configuration<RTA> reboot步骤二：IP地址和静态路由配置表12-1IP地址规划表依据IP地址规划，在4台路由器上完成IP地址配置。
完成四台路由器的IP地址配置后，再在RTB、RTC、RTD上配置如下静态路由：配置RTB：[RTB]ip route-static 3.3.3.3 255.255.255.255 10.10.10.5[RTB]ip route-static 4.4.4.4 255.255.255.255 10.10.10.5配置RTC：[RTC]ip route-static 2.2.2.2 255.255.255.255 10.10.10.6[RTC]ip route-static 4.4.4.4 255.255.255.255 10.10.10.10配置RTD：[RTD]ip route-static 2.2.2.2 255.255.255.255 10.10.10.9[RTD]ip route-static 3.3.3.3 255.255.255.255 10.10.10.9步骤三：基本BGP配置在RTA、RTB、RTC、RTD上完成基本的BGP配置命令，并通过network命令将Loopback 网段在BGP中发布，通过import命令将各自路由器的直连路由在BGP中发布。
第六章 域网组网实例-精选文档
实例一 校园网组网
2. 网络设备连接及调试 1. 网络综合布线 网络中心设在行政楼 2楼，控制室内有光纤接收盒、配线架（交换机、跳 对校园网的综合布线遵循国际标准。垂直干线子系统采用多模光纤为主 3. 服务器及网管软件的安装 线等）、网络机柜（各种服务器、中心交换机、防火墙等）。 ，水平系统混合采用多模光纤和超 5类双绞线。为了达到布局美观的效果 1 ）安装网管软件，查看网络设备及其运行状况。 网络中心：电信 100 M宽带连接到光纤转换器，通过光纤转换器转换， ，将布线系统中的多模光纤和双绞线采用桥架、配管及地下线槽等走线 2 ）安装各种服务器。如 Web 服务器（对外、对内）， FTP服务器、 连入防火墙（天融信 4000 ）的外网 RJ-45端口；防火墙的内网 RJ-45端 方式。为确保日后终端设备位置调整和网络扩展的需要，在结构化综合 布线时，信息插座留有一定的冗余度。 口连接到中心交换机（锐捷 S6808 万兆核心路由交换机）和行政教学楼 VOD 服务器、E-mail服务器、 DHCP 服务器和DNS服务器、校园一卡通 分中心交换机（锐捷S6806万兆核心路由交换机）；多模光纤从中心层 服务器等。为了保证校园网络的稳定性、安全性以及网络管理的可操作 交换机连到各个分中心的汇聚层交换机；各个服务器通过多模光纤接在 性，网络服务器操作系统均采用 Windows Server 2019。 中心层交换机。 3）安装各种应用软件。如学籍管理软件、教务管理软件、学分制软件等 各个分中心：多模光纤从各个分中心的汇聚层交换机连到中心层交换机 。 ；多模光纤从各个分中心连到各楼宇交换机。 各楼宇：超5类双绞线从各楼宇配线间到办公室或多媒体教室等。
实例二 网吧组网
方案设计
1. 3. 网络拓扑结构 网络子网划分 2. 网络信息点分布 星浪网吧网络拓扑结构如图 6-6所示。 4. 网吧中心设备配置 整个网吧共有 400台计算机，约400个信息点。具体网吧信息点分布如下： 拓扑说明： 网吧管理中心的设备配置主要有： 为了减少网络广播风暴，减轻网络管理的工作量，在子网设计时，采用子网 网吧管理中心：预留 20个信息点，主要用于网管机和各种网吧服务器。 1 ）汇聚层：汇聚层是整个网吧局域网的主干部分。由于网吧接点经常同时 1 ）艾泰公司的HIPER 4520NB双WAN口智能宽带路由网关一台。HIPER 不跨区域也不跨楼层的策略。 普通大厅区（ 1个）：区中有100台计算机，110信息点，其中10个信息点为 不间断地进行浏览、聊天、下载、视频点播和网络游戏，因此，数据流量大 4520N 路由器作网关，路由转发能力强、稳定性好、具有很高的安全性，可 网吧共划分为 6个VLAN，主要分配如下：网吧管理中心服务器1个子网、普 冗余，以方便网络维护和扩展。 ，尤其是出口流量。本方案汇聚层采用艾泰公司所生产的HIPER 4520NB双 以确保局域网内部机器安全上网无后顾之忧，而且可以保持长期在线。 通大厅区 1个子网、高速体验区 2个子网、沙龙休闲区 1个子网、贵宾包间区 高速体验区（ 2个）：其中每个区中有 80台计算机，90 信息点（10个信息点 WAN口智能高速路由网关。 2）二台华为S5624P千兆交换机，支持堆叠功能。 1 VLAN的划分，保障了各子网的相对独立性与安全性 为冗余），共为 160以计算机、 180个信息点。 2个子网。通过对各个 ）交换层：交换层是整个网吧接入层交换机的汇聚点。由于 400台机器的 3）多台TP-LINK百兆交换机。 沙龙休闲区（ 2个）：其中每个区中有40台计算机，支持无线上网。每个休 。 网吧内部的数据交换量大，因此，本方案交换层选用支持网络管理功能的二 4）三台高性能服务器。FTP服务器、VOD视频点播服务器、游戏服务器。 闲区预留 10个信息点，主要用于连接无线 AP。 台华为 S5624P 千兆交换机堆叠，且每台交换机各接入一半的用户，以保证 在IP地址的使用上，采用 DHCP服务器对各个 VLAN用户的IP地址进行集中 5）网吧管理计算机一台（网吧管理和计费等）。 贵宾包间区（ 端口数有一定的冗余，以方便网吧管理和维护。 发放和管理。30间）：每间计算机为2台，信息点个数为2，共有60个信息 6）专用服务器机柜一台、配线架一套。 3）接入层：接入层连接着汇聚层和网络节点。随着百兆网络设备的普及， 点。 7）其他辅助设施（UPS等）。 接入层采用低成本、高端口密度的TP-LINK百兆交换机。
商企智能组网产品介绍与配置安装指导
TP-LINK商企管理型POE交换机
POE交换机（8口）
型号：TL-S2208GPE-CT
POE交换机（16口）
型号：TL-S2216GP-CT
9口全千兆+1个SFP口，线速转发 供电标准：802.3af/at，128W 尺寸： 171*98*27mm 电源：53.5VDC/2.4A
特色功能
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
无线面板AP一般部署在宿舍、酒店等房间多，密集覆盖的场景。能够实现每一个房间较好的覆盖效果，可走暗 线安装，更加美观大方。
安装点位
安装步骤
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
1086.0 mm x 482.7 mm 1086.0 mm x 482.7 mm
访客网络
802.1Q VLAN
802.1Q VLAN可以帮助网络管理人员规划和 隔离网络，VLAN信息可以透传到上层网络实 现网段规划。

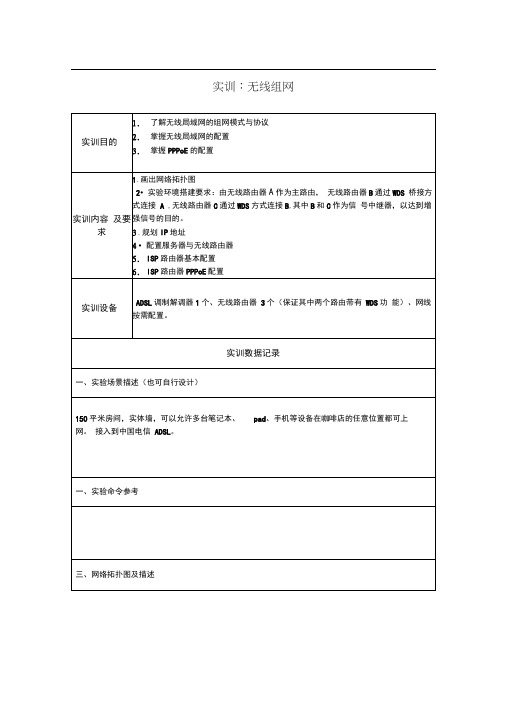

第4单元：实训-无线组网
实训：无线组网5C⅛ffi由器R件为中心无线路由器，无线路由褐乩C与无找路由黔H建⅛⅛K.四、实验步骤步骤及简述：无线路由器B作中心路由器，无线路由器A,C与无线路由器B建立WDS连接中心路由器B的设置：无线路由器A的设置，设置IP地址不能与B冲突I 幣妬］功BsSIDSSiD價号融信JI £否加密1Oo-IB*2F≡5B -53≡78 f in ⅜l 6 6C00・ 2S ∙8δ-5A-K3-0β T 卜 LlInWB 103 β * (M)Jq W 00-23∙db24-68-28 TP-IIIiK.246628416 ~≡^4 OO-OD-OB 12-Ce M ∣Bst ∙t osil7.11 ∣⅛~ 5∞-ε3-CD-A4∙D2-B6Frivate43~1 ~I设置;川密信息和B 路由器相同•叮呆行”。
4∙关BDHCP≡务4⅛∙在DHCP 服务畧中，选择∙不启用” ,,重启路由H ∙DHeTJB 务本路由關内连的DHCP 服务關Ie 目动配畳局域网中各计策机的TCP/IP 协议.DMP 眼鼻88 : 地址池开绐地址: 堆址池结束堆址: 堆址租期: 酥： 块省结名: 主3HS 服务器: 各用DXSjR 务磊:「倶存］Γ⅜Γ¾Γ∣无线路由器A 配盲完成〉此时无线路由器A 与无线路由痔B 已成功建立≡∙（◎不启用）OJB 用[192 168 Γi 00~ \92 168 1.199|120 ］分钟«1〜2680分钟，妖省为钟》无线路由器C的设置无线路由器C设置与A相同，只是IP地址不能与A, B相同伍、实验总结列举几个选项并描述其含义：WDSe线分布式系统(WDS)的无线混合模式，可以支持在点对点、点对多点、中继应用模式桥接模式+AP 模式。
实训成绩:指导教师签名:实训日期:下的无线访问点(AP),同时工作在两种工作模式状态。
即:WdS无线局域网络创新的无线分布式系统(WDS),改变了原有单一、简单的无线应用模式。
组网技术实验报告
组网技术实验报告组网技术实验报告引言：在当今信息时代，网络已经成为人们生活和工作中不可或缺的一部分。
而组网技术作为网络建设的基础，对于实现高效、稳定的网络通信起着重要的作用。
本实验旨在探索和研究不同的组网技术，并通过实际操作和测试来验证其效果和可行性。
一、局域网技术1.以太网以太网是一种最常见和广泛使用的局域网技术。
通过以太网，我们可以将多台计算机连接到一个局域网中，实现文件共享和资源共享。
在实验中，我们使用了以太网交换机和网线来搭建局域网，通过测试发现，以太网具有较高的传输速度和稳定性。
2.无线局域网无线局域网是一种不需要通过网线连接的局域网技术。
通过无线路由器，我们可以实现无线网络覆盖，并让多台无线设备连接到网络中。
在实验中，我们使用了无线路由器和无线网卡来搭建无线局域网，通过测试发现，无线局域网具有便捷性和灵活性的优势。
二、广域网技术1.虚拟专用网虚拟专用网是一种通过公共网络（如互联网）搭建的安全私有网络。
通过虚拟专用网，我们可以在不同地理位置的办公室或分支机构之间建立安全的连接，实现资源共享和远程访问。
在实验中，我们使用了虚拟专用网技术来连接两个远程办公室，通过测试发现，虚拟专用网具有较高的安全性和可靠性。
2.光纤通信光纤通信是一种利用光纤传输数据的广域网技术。
相比传统的铜缆，光纤具有更高的传输速度和更远的传输距离。
在实验中，我们使用了光纤模块和光纤跳线来搭建光纤通信网络，通过测试发现，光纤通信具有较低的信号损耗和抗干扰能力。
三、数据中心网络技术1.软件定义网络软件定义网络是一种通过软件控制网络设备的网络技术。
通过软件定义网络，我们可以实现网络设备的集中管理和灵活配置，提高网络的可扩展性和可管理性。
在实验中，我们使用了软件定义网络控制器和交换机来搭建数据中心网络，通过测试发现，软件定义网络具有较高的灵活性和可控性。
2.网络虚拟化网络虚拟化是一种将物理网络资源划分为多个虚拟网络的技术。
通过网络虚拟化，我们可以实现多个虚拟网络之间的隔离和独立管理，提高网络资源的利用率和灵活性。
《网络设备综合实训》 项目4 双核心的园区网 教案
教学实施（次页）
教学环节教学内容学生活动教师活动评价点用时
一明确工作任务项目背景
某公司是位于高新技术园区的新技术企业，目前的网络
为单核心网络，随时可能出现故障。
为了保障公司网络的稳
定性和高可用性，解决单点故障，公司要对原网络进行升级，
要求升级后的网络为双核心稳定结构。
你建议采用双核心的冗余网络，采用MSTP（多生成树
协议）和VRRP（虚拟路由冗余协议）技术，保障网络的稳
定性和高可用性，并且实现流量负载均衡。
项目要求
1.搭建双核心的园区网拓扑
阅读项目背景，了
解岗位工作任务；阅读
项目要求，明确工作任
务。
根据在eENSP软
件中搭建拓扑。
要求学生阅读项
目背景和项目要求，对
项目背景和项目要求
做必要说明。
巡视课堂，督促学
生搭建网络拓扑。
对需
要帮助的同学给予帮
助。
明确工作任
务要点
1学时。
网络规划与组建实训指导
《网络规划与组建》实训周指导书一、课程性质《网络规划与组建》实训是计算机网络专业的重要实践环节。
帮助学生理解交换机和路由器的基本工作原理，掌握交换机、路由器的常用功能和实现这些功能的配置方法，进而掌握分析和解决一般网络问题的能力，掌握当前先进和实用的网络技术，并具备合理地选择网络设备（路由器和交换机），规划、设计、构建和维护中小型的企业网络基本能力。
二、实训目标通过实训能使学生更进一步的领会计算机网络基础知识；熟练掌握网络操作系统配置与使用的能力；网络拓扑图画图识图的能力；网络设备选型的能力；IP地址规划能力；路由器、交换机、防火墙配置能力；能够进行简单的网络规划与设计。
通过本次实训能使学生实现教学环境与职业工作环境的“零距离对接”，通过本次实训能提高学生的就业、谋业、创业能力。
三、实训要求要求在每一项目实训中给出任务分析、相关知识，熟练掌握就是会运用所学知识解决实际问题。
本实训系统而全面地组建局域网和搭建广域网的硬件设备，重点掌握交换机、路由器。
将从交换机、路由器的配置，最后完成交换机、路由器应用的五个项目。
四、实训方法和手段在本课程的实训教学过程中，应注意理论联系实际的原则。
《网络规划与组建》实训是一门实践性很强的课程，必须通过实践操作才能掌握所学的知识，要保证学生有充分的实践条件，同时要注意因材施教的原则。
在教学中要积极改进教学方法，按照学生学习的规律和课程本身的特点，从学生实际出发，以学生为主体，充分调动学生读书、讨论、分析和实际操作等方面的主动性和自觉性。
利用课程实践、实用性强，动手要求高的特点，增加学生的感性认识，启迪学生的科学思维，使学生解决实际问题的能力得到真正的提高。
五、必要说明本实训的教学让学生进行真实环境操作。
让学生有一定的实践实训时间，通过实训掌握交换机、路由器的配置。
建议在专用网络设备实验室授课效果更好。
对于本大纲所涉及的知识点建议在24到32课时内完成园区网络综合调试教学。
W3L650010 三层组播 教师参考
实验15 三层组播实验任务一：配置PIM-DM步骤一：配置IP地址和单播路由协议步骤二：使能三层组播功能在各交换机上使用命令multicast routing-enable使能三层组播。
[SWA]multicast routing-enable[SWB]multicast routing-enable[SWC]multicast routing-enable[SWD]multicast routing-enable步骤三：配置IGMP在交换机连接组播接收者的VLAN接口上使用命令igmp enable使能IGMP。
[SWB-Vlan-interface10]igmp enable[SWD-Vlan-interface20]igmp enable步骤四：配置PIM-DM在各交换机的三层接口上配置PIM-DM，使用命令pim dm。
[SWA-Vlan-interface1]pim dm[SWA-Vlan-interface2]pim dm[SWA-Vlan-interface3]pim dmSWB、SWC、SWD的配置和SWA相同，配置过程略。
步骤五：配置组播源发送组播流，主机接收组播流在组播源上使用工具VLC发送组播流，在PCA和PCB上使用VLC接收组播流。
将视频文件放置到组播源的VLC安装目录，使用命令行在组播源处发送组播视频流：C:\Program Files\VideoLAN\VLC>vlc -vvv 1.avi --sout udp:228.1.1.1 --ttl 12–loop其中指定了组播地址为228.1.1.1，TTL值为12，VLC默认目的端口为1234。
在组播接收者PCA和PCB端，运行VLC，在VLC软件界面选择文件->打开网络串流，设置接收组播流，组播地址为228.1.1.1，端口为1234。
步骤六：组播信息查看组播流接收正常后，查看交换机的组播相关信息。
在SWB和SWD上使用命令display igmp group查看组播组信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验29 综合组网 - 1 - 实验29 综合组网
实验任务一：内网部署 步骤一：总部内网部署 第1步： 按照前期的命名规划及端口描述个给每台设备命名并添加端口描述，此处只给出单台设备的命名及端口描述，命令如下：
[H3C]sysname BJ-MSR3020-0 进入互连端口，按照设计要求添加端口描述 [BJ-MSR3020-0] interface GigabitEthernet0/0 [BJ-MSR3020-0-GigabitEthernet0/0] description Link-To-BJ-S5626-0-G1/0/1 第2步： 配置核心交换机与服务器区交换机的端口聚合，参与聚合的端口为G1/0/2与G1/0/3，使用基于手工方式的链路聚合。具体配置如下：
核心交换机BJ-S5626C-0配置： 创建手工聚合组1 [BJ-S5626C-0]link-aggregation group 1 mode manual 将G1/0/2和G1/0/3加入聚合组1 [BJ-S5626C-0] interface GigabitEthernet 1/0/2 [BJ-S5626C-0-GigabitEthernet1/0/2] port link-aggregation group 1 [BJ-S5626C-0-GigabitEthernet1/0/2] interface GigabitEthernet 1/0/3 [BJ-S5626C-0-GigabitEthernet1/0/3] port link-aggregation group 1
服务器区交换机BJ-S5116P-0配置： 创建手工聚合组1 [BJ-S5116P-0]link-aggregation group 1 mode manual 将G1/0/1和G1/0/2加入聚合组1 [BJ-S5116P-0] interface GigabitEthernet 1/0/1 实验29 综合组网 - 2 - [BJ-S5116P-0-GigabitEthernet1/0/1] port link-aggregation group 1 [BJ-S5116P-0-GigabitEthernet1/0/1] interface GigabitEthernet 1/02 [BJ-S5116P-0-GigabitEthernet1/0/2] port link-aggregation group 1 查看端口聚合摘要信息，验证链路聚合是否成功 dis link-aggregation summary Aggregation Group Type:D -- Dynamic, S -- Static , M -- Manual Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing Actor ID: 0x8000, 000f-e254-49d5 AL AL Partner ID Select Unselect Share Master ID Type Ports Ports Type Port --------------------------------------------------------------------------------------------------------- 1 M none 2 0 Shar GigabitEthernet 1/0/1
第3步： 根据前期的VLAN及端口分配规划，在各接入交换机上配置VLAN，并将上行接口配置为Trunk链路，允许相关VLAN通过。本步骤以BJ-S3152TP-0为例演示如何配置。
创建VLAN 10 [BJ-S3152TP-0]vlan 10 将E1/0/1到E1/0/30端口分配给VLAN 10 [BJ-S3152TP-0-vlan10]port e1/0/1 to e1/0/30 创建VLAN 20 [BJ-S3152TP-0-vlan10]vlan 20 将E1/0/31到E1/0/48端口分配给VLAN 20 [BJ-S3152TP-0-vlan10]port e1/0/31 to e1/0/48 进入上行端口G1/1/1 [BJ-S3152TP-0-vlan10]int g1/1/1 设置上行端口类型为Trunk [BJ-S3152TP-0-GigabitEthernet1/1/1] port link-type trunk 设置上行G1/1/1端口允许 VLAN 10、VLAN 20通过 [BJ-S3152TP-0-GigabitEthernet1/1/1] port trunk permit trunk vlan 10 20 第4步： 为了让VLAN之间能够通信，在核心交换机BJ-S5626C-0上为每个VLAN配置IP地址，启动VLAN间路由功能，具体IP地址见前期规划。
进入VLAN 10的三层虚接口 实验29 综合组网 - 3 - [BJ-S5626C-0]int vlan 10 为VLAN 10三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface10]ip add 192.168.1.254 24 进入VLAN 20的三层虚接口 [BJ-S5626C-0-Vlan-interface10]int vlan 20 为VLAN 20三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface20]ip add 192.168.2.254 24 进入VLAN 30的三层虚接口 [BJ-S5626C-0-Vlan-interface20]int vlan 30 为VLAN 30三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface30]ip add 192.168.3.254 24 进入VLAN 40的三层虚接口 [BJ-S5626C-0-Vlan-interface30]int vlan 40 为VLAN 40三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface40]ip add 192.168.4.254 24 进入VLAN 50的三层虚接口 [BJ-S5626C-0-Vlan-interface40]int vlan 50 为VLAN 50三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface50]ip add 192.168.0.1 30 以上配置完成之后，可以通过ping命令验证前期的配置是否正确，验证的方法是将PC机接入任意一个VLAN，将PC机的IP地址修改为所在VLAN的IP地址。
第5步： 配置DHCP协议 开启DHCP功能 [BJ-S5626C-0]dhcp enable 创建VLAN 10 对应的DHCP地址池 [BJ-S5626C-0]dhcp server ip-pool vlan10 配置VLAN 10地址池动态分配的地址范围 实验29 综合组网 - 4 - [BJ-S5626C-0-dhcp-pool-vlan10]network 192.168.1.0 mask 255.255.255.0 指定为VLAN 10内客户端分配的的网关地址 [BJ-S5626C-0-dhcp-pool-vlan10]gateway-list 192.168.1.254 指定为VLAN 10内客户端分配的DNS服务器地址 [BJ-S5626C-0-dhcp-pool-vlan10]dns-list 202.102.99.68 [BJ-S5626C-0-dhcp-pool-vlan10]quit 创建VLAN 20 对应的DHCP地址池 [BJ-S5626C-0]dhcp server ip-pool vlan20 配置VLAN 20地址池动态分配的地址范围 [BJ-S5626C-0-dhcp-pool-vlan20]network 192.168.2.0 mask 255.255.255.0 指定为VLAN 20内客户端分配的DNS服务器地址 [BJ-S5626C-0-dhcp-pool-vlan20]dns-list 202.102.99.68 指定为VLAN 20内客户端分配的的网关地址 [BJ-S5626C-0-dhcp-pool-vlan20]gateway-list 192.168.2.254 [BJ-S5626C-0-dhcp-pool-vlan20]quit 创建VLAN 30 对应的DHCP地址池 [BJ-S5626C-0]dhcp server ip-pool vlan30 配置VLAN 30地址池动态分配的地址范围 [BJ-S5626C-0-dhcp-pool-vlan30]network 192.168.3.0 mask 255.255.255.0 指定为VLAN 30内客户端分配的的网关地址 [BJ-S5626C-0-dhcp-pool-vlan30]gateway-list 192.168.3.254 指定为VLAN 30内客户端分配的DNS服务器地址 [BJ-S5626C-0-dhcp-pool-vlan30]dns-list 202.102.99.68 [BJ-S5626C-0-dhcp-pool-vlan30]quit 配置DHCP地址池中不参与自动分配的IP地址（网关地址） [BJ-S5626C-0]dhcp server forbidden-ip 192.168.1.254 [BJ-S5626C-0]dhcp server forbidden-ip 192.168.2.254
