中考物理 电磁学易错题(无答案)
深圳大鹏布新学校初中部物理电与磁易错题(Word版 含答案)
深圳大鹏布新学校初中部物理电与磁易错题（Word版含答案）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。
(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。
依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。
【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。
[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。
(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。
[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。
2．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。
在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。
某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。
人教版九年级下册物理 电与磁易错题(Word版 含答案)
人教版九年级下册物理电与磁易错题（Word版含答案）一、三物理电与磁易错压轴题（难）1．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．2．如图是小明“探究导体在磁场中运动时产生感应电流的条件”的实验装置。
九年级下册物理 电与磁易错题(Word版 含答案)
九年级下册物理电与磁易错题（Word版含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
最新初中物理电与磁易错题精选
最新初中物理电与磁易错题精选一、电与磁选择题1．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P 向左移动时，电表的变化情况是（）A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小，表示数变大D. 表示数变大，表示数变小【答案】D【解析】【解答】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，D符合题意，ABC不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A. 没有网络传递信息，是无法实现手机扫二维码开锁的B. 车座成马鞍型，增大了人与车座的受力面积，压强增大C. 车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D. 后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B. 车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C. 车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D. 后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。
人教版九年级下册物理 电与磁易错题(Word版 含答案)
人教版九年级下册物理电与磁易错题（Word版含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
海南文昌中学物理电与磁易错题(Word版 含答案)

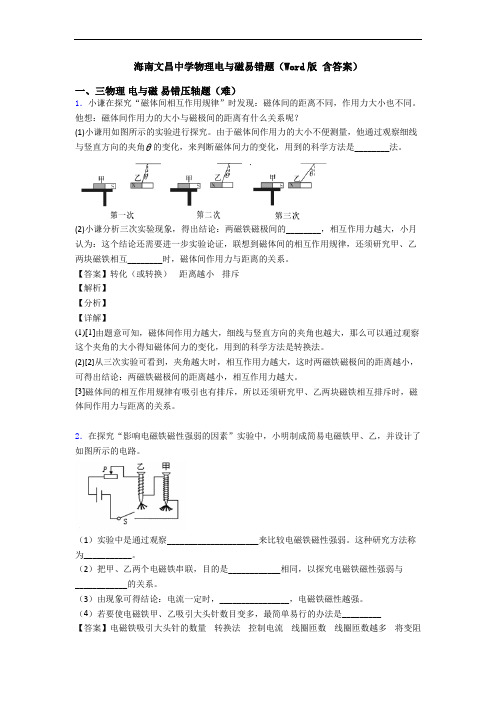

海南文昌中学物理电与磁易错题（Word版含答案）一、三物理电与磁易错压轴题（难）1．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。
他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。
由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角 的变化，来判断磁体间力的变化，用到的科学方法是________法。
(2)小谦分析三次实验现象，得出结论：两磁铁磁极间的________，相互作用力越大，小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互________时，磁体间作用力与距离的关系。
【答案】转化（或转换）距离越小排斥【解析】【分析】【详解】(1)[1]由题意可知，磁体间作用力越大，细线与竖直方向的夹角也越大，那么可以通过观察这个夹角的大小得知磁体间力的变化，用到的科学方法是转换法。
(2)[2]从三次实验可看到，夹角越大时，相互作用力越大，这时两磁铁磁极间的距离越小，可得出结论：两磁铁磁极间的距离越小，相互作用力越大。
[3]磁体间的相互作用规律有吸引也有排斥，所以还须研究甲、乙两块磁铁相互排斥时，磁体间作用力与距离的关系。
2．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）实验中是通过观察_____________________来比较电磁铁磁性强弱。
这种研究方法称为___________。
（2）把甲、乙两个电磁铁串联，目的是____________相同，以探究电磁铁磁性强弱与____________的关系。
（3）由现象可得结论：电流一定时，________________，电磁铁磁性越强。
（4）若要使电磁铁甲、乙吸引大头针数目变多，最简单易行的办法是_________【答案】电磁铁吸引大头针的数量转换法控制电流线圈匝数线圈匝数越多将变阻器滑片P向左移动【解析】【详解】(1)[1]磁性的强弱是无法直接观察的．题中就是利用电磁铁吸引大头针数目的不同来反映磁性强弱的不同的；[2]这是转换的方法；(2)[3]串联电流相等，所以串联的目的是控制电流相同；[4] 根据图示可知，电磁铁甲吸引的大头针数目多，说明甲的磁性强；两电磁铁串联，电流相同，甲乙线圈匝数不同，所以探究的是电磁铁磁性强弱与匝数的关系；(3)[5] 由现象可得结论：电流一定时，线圈匝数越多，磁性越强；(4)[6]磁场变强，吸引大头针的数量就多了，所以最简单的方法是向左移动滑动变阻器滑片，使电路中电流变强，磁场就变强了。
2020-2021年初中物理电与磁易错题精选1
2020-2021年初中物理电与磁易错题精选1一、电与磁选择题1．信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。
以下设备与信用卡刷卡时工作原理相同的是（）A. 排气扇B. 电烤炉C. 电动机D. 发电机【答案】 D【解析】【解答】解：A、排气扇主要结构是一个电动机，是根据通电导体在磁场中受力而转动工作的，不符合题意。
B、电烤炉是根据电流的热效应工作的，不符合题意。
C、电动机根据通电导体在磁场中受力而转动工作的，不符合题意。
D、发电机是根据电磁感应原理工作的，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
故答案为：C。
【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.参照物：在研究物体运动还是静止时被选作标准的物体（或者说被假定不动的物体）叫参照物；判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变即可.热运动：物体内部大量分子的无规则运动.物体的温度越高，分子运动速度越快.地磁北极在地理南极附近，地磁南极在地理北极附近.3．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。
人教版物理九年级下册 电与磁易错题(Word版 含答案)
人教版物理九年级下册电与磁易错题（Word版含答案）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。
(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。
依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。
【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。
[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。
(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。
[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。
2．科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).(1)由如图可知两平行通电导线之间有力的作用.当通入的电流方向相同时,导线相互_____;当通入电流方向相反时,导线相互________ .(2)判断通电直导线周围磁场方向的方法是:用右手握导线,大拇指指向电流方向,则四指环绕的方向就是通电直导线周围的磁场方向.根据这个方法,请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面_____ (选填“向里”或“向外”).(3)上述现象的原因是:通电导线a周围产生的磁场对通电导线b有_____的作用.当导线a 中的电流方向改变时,其磁场的方向也发生改变,导线b受力方向随之改变.(4)由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过_______来实现的.【答案】吸引排斥向里力磁场【解析】【分析】【详解】(1)如图两平行通电导线通入的电流方向相同时,导线相互吸引；当通入电流方向相反时,导线相互排斥；(2)根据题意介绍的方法，甲图中用右手握导线a,大拇指指向上方,四指环绕的方向就是通电直导线周围的磁场方向.在导线右侧磁场垂直于纸面向里，即甲图中导线a在导线b处产生的磁场方向为垂直于纸面向里；(3)据此可以判断题所述现象的原因，即通电导线a产生磁场对通电导线b有磁场力的作用；根据上述方法判断可知，导线a中的电流方向改变时,其磁场的方向也发生改变,则导线b的受力方向也改变；(4)上述特点分析可得，电流之间的相互作用力也是通过磁场发生的，与磁体之间的相互作用是相同的．3．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．4．如图所示是同学们安装的直流电动机模型．(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转．若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是_____________；若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是______________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是________________．(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化．(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器的名称：__________．【答案】线圈在平衡位置换向器与电刷接触不良(或摩擦过大)磁体磁性太弱方向速度电风扇(或洗衣机等)【解析】【分析】【详解】（1）闭合开关线圈均不转．小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是线圈在平衡位置，转动一个角度后，线圈两边受力不平衡，线圈会持续转动；小金用手轻轻把电刷（铜片）弯曲一下，线圈就转动起来，则她的线圈不转的原因是：换向器与电刷接触不良，无电流通过，也可能是摩擦过大，调整后摩擦力小了，线圈转动；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁体磁性太弱．（2）直流电动机的转动方向与磁场方向和电流方向有关；线圈正常转动后，若把电源的两极对调一下，电流方向改变，所以观察到线圈转动的方向发生变化；若改变线圈中的电流大小，观察到线圈转动的速度发生变化．（3）许多家用电器用到电动机，日常家电中装有电动机的有：电风扇、洗衣机等．5．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
人教版九年级物理下册 电与磁易错题(Word版 含答案)
人教版九年级物理下册电与磁易错题（Word版含答案）一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。
【物理】初中物理电与磁易错题精选
【物理】初中物理电与磁易错题精选一、电与磁选择题1．甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断（）A. 甲是N极，乙是S极B. 甲、乙都是N极C. 甲、乙都是S极D. 甲是S 极，乙是N极【答案】 B【解析】【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁极均为N极，小磁针所在处磁场向上，故小磁针S极在上、N极在下。
故答案为：B。
【分析】磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）2．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.3．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．4．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．5．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可6．关于电磁现象，下列说法正确的是（）A. 铜制品很容易被磁化B. 电磁继电器中的铁芯，可以用永磁体代替C. 发电机正常工作时，是将电能转化为机械能D. 直流电动机的转向器，由两个彼此绝缘的金属半圆环组成【答案】D【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；B、电磁继电器中的磁体，必须用铁芯，通过电流的通断控制磁性的有无，不能用永磁体，故B错误；C、发电机正常工作时，是将机械能转化为电能，故C错误；D、直流电动机的换向器是由两个彼此绝缘的金属半圆环组成的，故D正确．故选：D．【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是利用电流的磁效应制成的，电流的通断可以控制磁性的有无；电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来；（3）发电机是根据电磁感应现象工作的，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘的铜制半环组成的．7．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁学部分易错题整理
1．将科学家与对应的发现用线连起来
里特 电流的磁效应
法拉第 电磁感应
赫胥尔 验证电磁波的存在
莫尔斯 建立了电磁场理论并预言了电磁波的存在
汤姆生 发现红外线
卢瑟福 发现紫外线
麦克斯韦 发明电报机
托勒玫 研制成电话
盖尔曼 发现了电子
哥白尼 发现了中子
赫兹 夸克的提出者
贝尔 地心说
奥斯特 日心说
查德威克 提出了原子的核式结构模型
2．在如下左图所示的电路中，当闭合开关后，两个电压表的指针偏转均为图中所示，则电阻R1和R2两端
的电压分别为 V和 V。
3．如图1所示，当开关S闭合后，要使电阻R1、R2并联，甲表是 、乙表是 。(选填“电
流表”或“电压表”)
4．如图5所示的电路中，闭合开关后两灯均不亮，电流表的指针几乎不动．而电压
表的指针有明显的偏转，该电路的故障可能是( )
A．L1的灯丝断了 B．L2的灯丝断了
C．L1和L2的灯丝断了 D．电流表坏了
5．有这样几种物质：硅、铝、橡胶、锗、铜、陶瓷，其中_________是半导体，________是绝缘体。
6．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列
接法正确的是（ ）
A．M接C，N接B B．M接A，N接B
C．M接C，N接D D．M接A，N接
D
7．对欧姆定律的变形公式R=IU的理解正确的是（ ）
A．R与U成正比 B．R与I成反比
C．R是导体本身的一种性质，与电流、电压无关 D．以上说法都正确
8．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是 Ω；如果电阻
两端电压为零，该电阻的阻值是 Ω．
9．对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确．．．的是（ ）
A．它们都是采用控制变量的研究方法 B．它们的实验电路在教科书中是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
10. 在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测
图1
S
L
1
L
2
量寻找规律。下面四个实验中，哪个是通过多次测量提高精度( )
A．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流
B．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压
C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值
D．在“测量定值电阻的阻值”时，测量多组对应的电流和电压值
11．标有“12 V 24 W”的灯L1 与标有“6V 3W”的灯L2 串联，闭合开关后，只有一只灯泡能够正常发光，
要使两灯都不被损坏，则电源的最大电压应为________V，则不能正常发光灯泡的实际功率是 W，
这个电路通电1 分钟共消耗电能 J。
12．如图所示，电源电压保持不变，闭合开关后当滑动变阻器的滑片P由左向右
移动时，下列判断正确的是( )
A．电路消耗的总功率不变 B．电压表示数变大
C．小灯泡变暗 D．以上说法都不对
13．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示。接通电路后发现L1要亮一些，则
下列判断正确的是（ ）
A．L1的电阻比L2的小 B．L1的额定功率比L2的大
C．两灯正常工作时L1发光要暗一些
D．若将两灯并联接入电路，L1发光要亮一些
14.将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间
相同，下列有关说法中，错误．．的是：（ ）
A．三个电器产生的热量一样多 B．电流通过三个电器做功一样多
C．三个电器消耗的电能一样多 D．电烙铁产生的热量最多
15．如图所示的电路中，电源电压为4V，电流表的量程为“0—0.6A”， 电压表的量程为“0—3V”，小
灯泡标有“2V 1W”字样（灯丝电阻不变），滑动变阻器标有“20Ω 1A”字样。
闭合开关，在保证电路各元件安全（灯泡两端电压不允许超过额定值）的情况
下，下列说法正确的是（ ）
A．小灯泡的最小功率为0.36W B．电压表的示数范围是1V—3V
C．滑动变阻器接入电路的阻值范围4Ω—12Ω
D．电路总功率的变化范围是1W—2.4W
16．如图5所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
17．对于磁场和磁感线，下列说法中错误．．的是：（ ）
A．磁场的基本性质是对放入其中的磁体产生磁力的作用
B．磁场看不见摸不着，但我们可以借助小磁针的偏转和指向来判断
C．磁感线是磁体周围空间实际存在的曲线
D．在磁体的外部，磁感线都是从磁体的北极出发回到南极
18．南宋民族英雄文天祥在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句，这里磁
针石是因为受到______的作用，它的南极指向地理位置的_______方。
19．下列说法正确的是（ ）
A．磁感线是真实存在的，磁场由无数条磁感线组成
B．在地磁场作用下能自由转动的小磁针，静止时N极指向北方
C．要使通电螺线管的磁性减弱，应该在螺线管中插入铁芯
D．奥斯特实验表明，铜导线可以被磁化
20．如图6所示，在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab，当ab棒水平向右运动时，小
磁针N极转至右边．可使如图6所示位置的小磁针N极转至左边的操作是图7中的（ ）
21．如图3所示的四个图的装置可以
用来演示物理现象，则下列表述正确
的是（ ）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
22．下列说法错误．．的是（ ）
A．电磁铁是利用电流的磁效应来工作的 B．电铃是利用电流的热效应来工作的
C．发电机是根据电磁感应现象制成的 D．磁带是利用磁性材料记录信息
23．下列说法中正确的是 ( )
A．在电磁感应现象中，机械能转化为电能
B．法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的
C．电磁铁的磁性强弱与电流大小、电流方向和线圈匝数都有关
D．通电导线在磁场中的受力方向只跟磁感线的方向有关，而与电流的方向无关
24．小明同学将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发
现小灯泡发光，微风电风扇居然变成了“发电机”。关于该实验，下列说法正确的是（ ）
A．“电风扇发电”的原理是电磁感应
B．“电风扇发电”的原理是通电导线在磁场中受到力的作用
C．“电风扇发电”过程是把电能转化为机械能
D．小灯泡发光是把光能转化为电能
25．有关电和磁的说法正确的是（ ）
A．两个条形磁铁靠近时一定会会相互排斥 B．指南针静止时它的北极总是指向地理的南极
C．电磁铁磁性强弱可以用改变电流大小来控制
D．直流电动机转动方向不能由电流方向来控制
26．如图所示，对下列甲、乙、丙、丁四幅图解释合理的是（ ）
A．甲：磁场能产生电流 B．乙：闭合开关，小磁针N极向右偏转
C．丙：这个装置的实验原理，应用于制造电动机
D．丁：电流相同时，线圈的匝数越多，电磁铁磁性越强
27．下列说法中错误的是（ ）
A．电铃是利用电流的磁效应来工作的 B．奥斯特实验说明通电导线周围存在磁场
C．发电机是利用通电线圈在磁场中受力转动的原理制成的
D．电动机是把电能转化为机械能的装置
28．下列说法正确的是（ ）
A．磁感线是磁体周围实际存在的一种曲线 B．发电机是根据电磁感应原理制成的
C．电动机是把机械能转化成电能的设备 D．地磁的南、北极与地理的南、北极是一致的
29.人们根据磁场对电流的作用发明了 机，利用电磁感应现象制成了 机。
30．下图所示的四幅图片表示我们做过的四个实验，请画线将图片和其应用连接起来。
发电机 电动机 飞机 电磁铁
