展讯SC6600l平台如何抓log

合集下载

抓取LTE信令LOG的方法

获取LTE信令测试LOG
准备：由于长时间仪表运行会造成LOG SIZE很大，不利于发送。

所以，建议测试之前，重启一下CMW500。

留意启动后如下界面，下图红色方框区域，记住后面的版本号，如3.0.15。

1. 连接一个USB鼠标到CMW500，或键盘。

2. 按照之前信令测试的方式，连接终端做一次LTE测试。

3. 等到问题出现：如终端掉线的现象出现。

马上做如下动作：
4. 按CMW500屏幕左边的“SYS”按键（图片最下方），CMW会回到windows XP桌面。

5. 用鼠标右键点击windows XP 任务栏中的CMW （如图），选择close 。

注：即为强行关闭运行的CMW 软件。

完成获取LOG 前，请不要再打开桌面上的CMW 软件。

6. 进入仪表的以下路径：D:\Rohde-Schwarz\CMW\Log\3.0.15，后面的3.0.15是在之前记住的版本号，需要对应。

如下图
7. 进入后，可以看到很多按“年-月-日-时间”的文件夹，即为我们的LOG 文件。

查看后面的生成时间，最新的一个，是刚刚测试生成的LOG 文件，如下图。

8. 请等待五分钟左右，为了等待log的完整产生。

五分钟后，可以查看该文件夹属性，看SIZE的大小，Cancel属性。

然后等5秒钟后，刷新文件夹，再次查看属性，若文件大小，如下图14.382.382bytes不再变大，则表示log完全生成了。

9. 将该文件夹即为LOG文件，请压缩后发出。

QXDM抓取log

第一章QXDM抓取log（MP）
简介
高通平台QXDM日志，所有和MP侧相关的都放在这里，高通平台对MP侧的依赖很大，所有和无线，音频等相关的都是这个记录。

准备工作
1.安装QXDM，详细安装文件与步骤，请在\\17
2.16.202.249\测试资源\辅助工具\QXDM
提取。

2.抓取日志时，保持手机与电脑的连接。

抓取log步骤
1.使用USB连接手机与电脑，并打开配置文件
Rech6_3032LowPrioSMS_Original.dmc。

场测请打开配置文件ALL_info.dmc。

2.选择移动终端端口
Options > Communications
示例图1
3.选择通信端口，通过上方列表中查看手机在系统中的端口号，在下方target port中选
择对应的端口号，如下图：
示例图2
4.打开后会出现log打印信息，F11切换至item view，如下图：
示例图3
5.Ctrl + A 选中log日志中的所有信息，并点击鼠标右键，分两次保存“Copy All Items”
与“Export All Text”。

切记：每次执行复现步骤只抓取一份log，如果是几个bug，请分开抓取
示例图4
6.压缩步骤6中的两个文件，完成QXDM log抓取。

7.清除历史log（清除历史log->开始执行复现步骤->抓取log）。

LTE后台三种常见LOG抓取总结

LTE后台三种常见LOG抓取总结在LTE网络中，后台LOG（日志）是非常重要的一项资源，可用于网络故障分析、性能优化以及安全监控等方面。

在LTE后台LOG的抓取过程中，常见的有以下三种类型：系统LOG、控制面LOG和用户面LOG。

下面将对这三种常见的LTE后台LOG抓取进行详细总结。

1.系统LOG抓取系统LOG是整个LTE网络运行时生成的各种关键信息的记录，主要用于分析设备运行状况和故障排查。

系统LOG的抓取需要借助于LTE设备的专业抓包工具或者网络分析仪，以捕获和记录设备关键事件和消息。

主要包括以下几种常见的系统LOG抓取方法：1.1 系统级别LOG抓取：通过LTE设备的抓包工具，例如Wireshark 等，对LTE网络中的系统级别信令消息进行抓取。

这些消息包括设备状态变化、资源分配/释放、切换等重要事件，可以提供设备运行状态的全面记录。

1.2异常日志抓取：在LTE设备中，一些异常事件，如掉话、重启、卡顿等，会通过系统日志的形式进行记录。

通过收集这些异常日志，可以分析出设备出现异常的原因和时间点，并进行相应的故障排查。

1.3性能统计日志抓取：LTE设备通常会记录一些关键性能统计数据，如信号强度、信道质量、带宽利用率等。

通过抓取这些性能统计日志，可以分析设备的性能优化问题，如网络拥塞、覆盖不良等。

2.控制面LOG抓取控制面LOG主要用于记录LTE网络中的控制层面的信令消息，如RRC （Radio Resource Control）等。

控制面LOG的抓取一般需要借助于网络分析仪或者专用的控制面消息抓取工具。

控制面LOG的抓取可分为以下几种常见的方式：2.1网络分析仪抓取：网络分析仪可以监控LTE网络中的所有信令消息，包括控制面和用户面，可以提供全面的信令消息记录。

通过设置过滤条件，可以只抓取所需的控制面LOG。

2.2控制面消息抓取工具：LTE设备厂商通常会提供相应的控制面消息抓取工具，可用于捕获并记录LTE控制面消息。

IPTV机顶盒抓包和日志

网卡，下面有显示自己现
在的IP地址。其他选项保
持默认设置即可。点击右下侧“start”即开始抓包。
抓包工具的使用
CaptureFiles里有个File栏，里面可以选择自己需要抓Protocal，也可以先把所有的协议都抓下来，然后再去选择自己需要查看的消息包。右图是抓包界面图。通过抓包可以看到机顶盒与平台交互的HTTP、 RTSP和IGMP等消息包，通过消息包的内容来发现问题。
抓包工具的使用
所需过程对应抓包结束后点击“Capture”菜单下
“Stop”选项停止抓包。
再点击“File”菜单下 “Save”选项，填写名称以及选择保存路径，并进行保存即可。
捕获日志工具的使用
抓包并不能看出机顶盒的全部动作，有的时候从抓到的网络包上不能准确的定位出故障原因，这时需要通过捕获机顶盒日志来解决
抓包并不能看出机顶盒的全部动作有的时候从抓包并不能看出机顶盒的全部动作有的时候从抓到的网络包上不能准确的定位出故障原因这抓到的网络包上不能准确的定位出故障原因这时需要通过捕获机顶盒日志来解决时需要通过捕获机顶盒日志来解决捕获日志需要拆开机顶盒要用到专用的串口线捕获日志需要拆开机顶盒要用到专用的串口线以及抓日志工具以及抓日志工具securecrtsecurecrtaa安装串口线驱动安装串口线驱动bb读取日志读取日志cc读取浏览器日志读取浏览器日志读取日志需要使用串口线连接机顶盒和电脑读取日志需要使用串口线连接机顶盒和电脑需要事先安装串口线驱动
捕获日志需要拆开机顶盒，要用到专用的串口线
以及抓日志工具 SecureCRT
捕获日志工具的使用
a）安装串口线驱动 b）读取日志 c）读取浏览器日志
a）安装串口线驱动

LTE后台三种常见LOG抓取总结

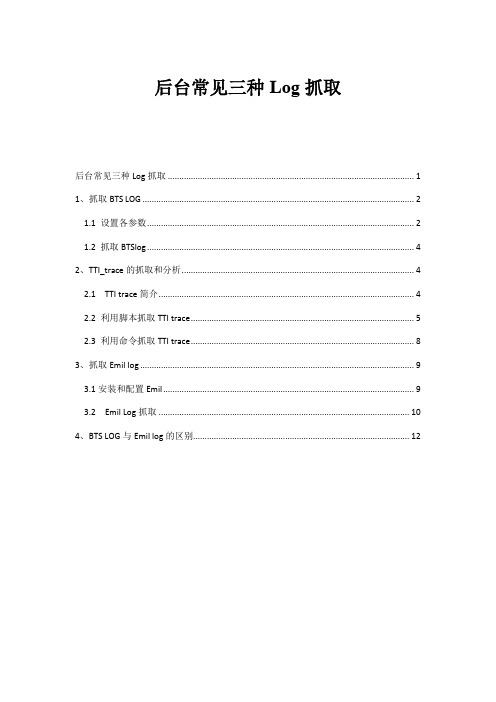

后台常见三种Log抓取后台常见三种Log抓取 (1)1、抓取BTS LOG (2)1.1 设置各参数 (2)1.2 抓取BTSlog (4)2、TTI_trace的抓取和分析 (4)2.1 TTI trace简介 (4)2.2 利用脚本抓取TTI trace (5)2.3 利用命令抓取TTI trace (8)3、抓取Emil log (9)3.1安装和配置Emil (9)3.2 Emil Log抓取 (10)4、BTS LOG与Emil log的区别 (12)1、抓取BTS LOG1.1 设置各参数➢打开端口，利用Remote工具或者网页https://ip address, Enable SSH&R&D。

➢打开BTS LOG，进行设置，点击Nodes。

➢进入如下界面，对R&D Parameters选项进行设置。

如下图所示：➢点击Setup，进入如下界面进行设置：如下图所示,IP address为要抓取信息基站的IP地址。

➢点击OK，在Nodes and Filiters 界面下，点击Set New，再点击Get Current,出现如下界面。

➢在第66行双击出现如下界面，进行设置，设置本端IP地址，将log存至自己电脑上。

➢在65行的Hex改为2➢点击OK，设置完毕，点击set new进行的相当于保存的操作。

1.2 抓取BTSlog➢点击UDP的start，开始抓取LOG，点击real time views的任意一个，可以对log进行实时查看。

➢情况如下图所示，log文实时件默认保存在c/temp下，格式如下：➢点击Filters,可以对要抓取的内容进行筛选。

➢抓去完毕可进行各项分析，通过查询关键字分析告警。

2、TTI_trace的抓取和分析2.1 TTI trace简介维护阶段抓取各种log，常用的就是取TTI _trace。

记录基站运行时在MAC 层的实时数据，对基站的资源分配情况进行分析，表示了TTI 层面的资源及算法调度执行情况。

MTK手机如何抓ELT_DSP_log

点击日志模式选择USB模式
连接电脑会自动安装驱动，OK后电脑的设备管理上回显示一个端口
ELT工具设置打开工具后如图选择
ELT工具设置打开工具后如图选择 1选择端口，一般是带MediaTek字样的
2默认 3选择Hardware
4点击OK后自动加载
设置打开DSP log 选择control->set targat filter，然后安装下图勾选
以上设置好之后，看工具窗口下方一直有数据在跑就OK了
都设置好后，在4G保持待机测试点击这个图标断开连接
点击这个图标保存
保存好这个log之后，把手机的MTKlog也拷出来一起上传
如何抓ELT DSP log
20190108
需要工具：安装好ELT工具的电脑，此软件需要注册
1、手机MTKlogger设置 2、ELT工具设置
手机MTKlogger设置
点击进入设置界面进入 modemlog
手机MTKlogger设置，以下设置好之后启动MTKlogger，并通过USB连接到电脑

Spreadtrum Android 8805和8810抓取LOG环境安装和方法V1.0.5

商标声明展讯通信有限公司和展讯通信有限公司的产品是展讯通信有限公司专有。

在提及其他公司及其产品时将使用各自公司所拥有的商标，这种使用的目的仅限于引用。

不作保证声明展讯通信有限公司不对此文档中的任何内容作任何明示或暗示的陈述或保证，而且不对特定目的的适销性及适用性或者任何间接、特殊或连带的损失承担任何责任。

保密声明本文档（包括任何附件）包含的信息是保密信息。

接收人了解其获得的本文档是保密的，除用于规定的目的外不得用于任何目的，也不得将本文档泄露给任何第三方。

前言文档说明本文档针对展讯SC8805G/SC8810G Android抓取log的环境安装和使用方法。

阅读对象本文档提供给展讯基带芯片SC8805G/SC8810G进行相关设计的客户及内部相关工程师。

内容介绍本文档包括若干章节文档约定本文档采用下面醒目标志来表示在操作过程中应该特别注意的地方。

注意：提醒操作中应注意的事项。

说明：说明比较重要的事项。

本文档中描述为【推荐使用】字样，表示其和展讯SC8805G/SC8810G平台参考设计一致。

建议客户设计最好参照【推荐使用】，这样底层驱动改动最小，有利于产品软件开发。

相关文档无附录A修改记录目录附录A 修改记录 ........................................................................................................................................... i i 第1章Spreadtrum Android LOG简介................................................................................................. 1-1第2章环境安装和工具............................................................................................................................ 2-22.1 USB驱动安装............................................................................................................................... 2.1-22.2 adb和fastboot工具...................................................................................................................... 2.2-32.3 写入USB VID .............................................................................................................................. 2.3-32.4 ARM LOG工具 ............................................................................................................................ 2.4-42.5 DSP LOG工具 .............................................................................................................................. 2.5-4第3章Log 抓取 ....................................................................................................................................... 3-53.1 Android log .................................................................................................................................... 3.1-53.2 Kernel log ...................................................................................................................................... 3.2-53.3 Modem ARM log ........................................................................................................................... 3.3-53.4 通过串口1获取Modem DSP log ............................................................................................... 3.4-83.5 通过USB口获取Modem DSP log ........................................................................................... 3.5-11第4章SD卡自动存Log ........................................................................................................................ 4-134.1 如何操作Android log存在SD卡里？ .................................................................................... 4.1-134.2 如何操作ARM log存在SD卡里？ ........................................................................................ 4.2-134.3 SD卡自动存Android log的相关代码介绍 .............................................................................. 4.3-13第5章其他Log说明 ............................................................................................................................. 5-145.1 如何抓取网络相关的数据业务的log？................................................................................... 5.1-145.2 电话，消息，SIM卡电话本，PIN码相关，STK相关等问题需要哪些log？................... 5.2-145.3 “冻屏”、“定屏”、“变砖”以后怎么办？............................................................................. 5.3-145.4 如何使用脚本一次性抓取大量LOG？ ................................................................................... 5.4-15i第1章Spreadtrum Android LOG简介Spreadtrum Android手机分为AP和Modem两部分。

QXDM抓取log操作步骤

QXDM 抓‎ 取log 操‎ 作步骤
1.运行 QXD‎ M profe‎ssion‎al； 2.检查手机是‎ 否与 qxd‎ m建立了通‎ 讯，如果没有，按第 3 步建‎ 立通讯； 3.点击 opt‎ ions－－commu‎ nicat‎ ions，选择手机所‎ 在端口（如下图）；
4.按 F3 键，在黑色区域‎点击鼠标右‎ 键，选择（如下图）
5.将 Mess‎ age Packe‎ ts 分页里‎的所有选择‎ 框都打勾，点击确定（如下图）
6. 按 F12 键‎，在黑色区域‎点击鼠标右‎ 键，选择 con‎ fig 项（如下图） 7.弹出对框‎ 后选择（如下图），点击 ok 8.在黑色区域‎点击右键选‎择（如下图），清除原有数‎ 据
9．操作手机使‎故障重现，然后点击左‎ 上角的在弹出的对‎话框中选择‎ （如下图），保存抓取的‎ LOG 信息‎

MTK抓log操作说明

MTK抓log操作说明操作步骤：一、设置手机端口：1.输入*#864364#进入工程模式，Device（设备）→Set UART→UART Setting→TST-PS Config：端口由“无”改为“UART1”，波特率默认为115200，建议改为软件中最大一个。

2.PS Config：端口由“UART1”改为“无”；3.完成上面步骤1、2后，按“确定”。

手机自动关机；4.然后手动开机；5.手机通过G网下载线与电脑连接（同G网软件的下载）。

二、电脑端Catcher工具的配置：1.打开Catcher工具（），进入Catcher工具界面；2.选择软件对应的database文件：点击Catcher工具栏的按钮，弹出窗口，点击确定，弹出窗口点击上图的省略号（…）按钮，选择手机软件中对用的database文件；然后再选择OK按钮；3.配置工具的端口和波特率：点击工具栏按钮弹出如下图对话框，设置下载线所用的端口（Port）和手机上对应的波特率（Baud Rate），然后点击OK按钮；4.连接trace工具：点击Catcher工具栏的按钮，实现手机与Catcher工具的连接；5.配置模块：根据软件研发人员的要求，配置模块，点击Catcher菜单Control Set Filter 弹出下图窗口：在PS module / Class栏选择软件研发人员要求的模块，比如选择“MOD_MED”、“MOD_USB”、“MOD_MMI”等模块；点击确定按钮，设置完毕。

6.复现问题、保存log：上述工作完成后，操作手机复现bug，bug复现后点击Catcher工具栏按钮停止Catcher工具；进入File Save Log As，弹出如图窗口：点击按钮…，选择保存路径，保存log即可。

展讯trace工具使用方法

展讯trace工具使用（适用于可以开机的环境，否则要用串口线）：
1、确保已打开trace宏：
（1）TRACE_INFO_SUPPORT，
（2）PRODUCT_BASELIB_DIR=带trace的库
2.ARMLOG使用：
1、第一步：手机输入#*8378#1#按绿色键，
（1）、para Set->Debug Param->Assert Mode->Debug mode
（2）、para Set->arm log->on->ok
也可直接改NV的BIN文件
或用串口也可打印
3插上数据线（不是下载线！！），选择USB LOG项。

4运行服务：
路径:MS_Code\tools\DEBUG_TOOL\CHANNELSERVER\Bin下ChannelServer.exe
5、运行：MS_Code\tools\DEBUG_TOOL\LOGEL\Bin下的Logel.exe
6、LOGEL工具：
A、工具栏中
选择第一个，连接上服务，然后选择这个图标
（所有的图片都是我连接好后剪切的。

）
B、开始打印trace了，view菜单项下面有很多个窗口，选择trace。

OK了
6、备注：如果说服务连上了，连上了手机的话，右键服务CHANNELSERVER菜单会显示：Connect MSSim 成灰色。

如果说串口没有安装驱动，那么也是连接不上的，那么要插上线，提示让你安装驱动，直接安装就行，USB驱动路径：MS_Code\tools\DEBUG_TOOL\SCIUSB2SERIAL。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

展讯SC6600l平台如何抓log（转载）
打印trace，有三点要注意：
第一点: trace开关要打开
1、在project_XXXX.mk中有release的开关宏，设置成debug模式
2、在project_XXXX.mk中打开trace的开关宏
3、查看app.mk中在debug模式下是否打开了arm_log的开关
第二点：nv参数要打开
在nv_type_4band.nvm文件中
1、找到enable_arm_log的设置项，其中ITEM_CONTENT要为1；
2、找到assert_mode的设置项，其中ITEM_CONTENT也要为1；
至于为什么要这么设置，选项后面有注释，自己看吧
第三点：trace软件设置
1、首先要安装了串口的驱动，这个可以在tools中找到驱动
2、设置channel server的通讯端口为UART模式，并在Port选
项中选择设备管理器中看到的相对应的com口
3、手机屏显示usb_log时，选中才可以在设备管理器看到com
4、打开log.exe软件，工具栏第一个是连接，要点选，表示跟
channel server连接；第三个是开始记录，即log数据开始
从channel server的通讯口导入数据
保证手机是好的，USB线是好的，按照上述步骤来操作，就可以轻松愉快的打印trace了，也就是楼主所说的log，不知道我说明白没有。
