冲压模具装配及调试步骤【大全】
下面小编为大家介绍一下冲压模具装配和调试规则，一起来看看吧。
制定操作规程的目的：为对设计结果进行验证，使模具装配的质量得到控制，组成出高质量的冷冲模具制订本规定：
一、安装调试人员熟悉总组图纸。
二、安装调试人员验证组装零件的尺寸、精度、表面光洁度和热处理等状态是否符合有关零件标准的技术要求的规定。
三、零件的材料除按要求规定外允许代料，组代用材料的根本性能不应低于原定材料。
四、零件图上未注公差尺寸的极限偏差按 GB1804-79《公差与配合示注公差尺寸的极限偏差》规定的IT14级精度。
五、零件图上未注明全角尺寸，除刃口和面外，所有锐角均应倒角或倒圆，视零件大小，全角尺寸为 0.5X 45度—2X 45度，倒圆尺寸为R0.5- 1mm。
六、加工后的零件表面不允许有影响使用的砂眼，缩孔，裂纹和机械损伤等缺陷。
七、经热处理后的零件，不允许有影响使用的裂纹，软点和脱碳区，并削除氧化皮、脏物和油污。
八、所有模座、凹模板、卸料板、凸模固定和垫板等，零件图上未注的平行
度必须符合下表的要求:
九、矩形零件的垂直度符合下表的要求
十、上下模座的导柱，导套安装孔的轴心线应与基准面垂直，并垂直度公差规定如下。
1、安装滑动导柱、导套的模座为 100丄0.01mm
2、安装滚动导柱、导套的模座为100丄0.005mm
十一、滑动和滚动的可卸导柱与衬套的锥度配合面，其吻合长度和面积均应在 100%以上。十二、铆合的钢球保持圈上的钢球应在也内转动而不脱落。
十三、模具中导料板的导料宽度应按实际需要进行修正，并保证板的高度一致。
十四、模具中的相关零件如冲裁凸模、弯曲凸模、压印凸模、拉伸凸模和限位柱的调试应在装配中修正，保证其相对关系。
十五、具组装人员必须对凸，凹模的冲裁间隙进行调整，使均匀，并通过切纸，投影或其他方法验证，
十六、经评审，批准后可改变模具中螺孔或销孔的位置。
十七、模具装配完成后需添上标识牌。
十八、组装过程中如需要进行更改，须经项目小组评审批准后方可进行。
十九、试模完成后的模具应涂防锈油，包装后置于干燥库房内。
二十、按此规定内容，填写调试记录。
冲压模具装配及调试步骤【大全】
下面小编为大家介绍一下冲压模具装配和调试规则，一起来看看吧。 制定操作规程的目的：为对设计结果进行验证，使模具装配的质量得到控制，组成出高质量的冷冲模具制订本规定： 一、安装调试人员熟悉总组图纸。 二、安装调试人员验证组装零件的尺寸、精度、表面光洁度和热处理等状态是否符合有关零件标准的技术要求的规定。 三、零件的材料除按要求规定外允许代料，组代用材料的根本性能不应低于原定材料。 四、零件图上未注公差尺寸的极限偏差按 GB1804-79《公差与配合示注公差尺寸的极限偏差》规定的IT14级精度。 五、零件图上未注明全角尺寸，除刃口和面外，所有锐角均应倒角或倒圆，视零件大小，全角尺寸为 0.5X 45度—2X 45度，倒圆尺寸为R0.5- 1mm。 六、加工后的零件表面不允许有影响使用的砂眼，缩孔，裂纹和机械损伤等缺陷。 七、经热处理后的零件，不允许有影响使用的裂纹，软点和脱碳区，并削除氧化皮、脏物和油污。 八、所有模座、凹模板、卸料板、凸模固定和垫板等，零件图上未注的平行 度必须符合下表的要求: 九、矩形零件的垂直度符合下表的要求 十、上下模座的导柱，导套安装孔的轴心线应与基准面垂直，并垂直度公差规定如下。 1、安装滑动导柱、导套的模座为 100丄0.01mm 2、安装滚动导柱、导套的模座为100丄0.005mm 十一、滑动和滚动的可卸导柱与衬套的锥度配合面，其吻合长度和面积均应在 100%以上。十二、铆合的钢球保持圈上的钢球应在也内转动而不脱落。
十三、模具中导料板的导料宽度应按实际需要进行修正，并保证板的高度一致。 十四、模具中的相关零件如冲裁凸模、弯曲凸模、压印凸模、拉伸凸模和限位柱的调试应在装配中修正，保证其相对关系。 十五、具组装人员必须对凸，凹模的冲裁间隙进行调整，使均匀，并通过切纸，投影或其他方法验证， 十六、经评审，批准后可改变模具中螺孔或销孔的位置。 十七、模具装配完成后需添上标识牌。 十八、组装过程中如需要进行更改，须经项目小组评审批准后方可进行。 十九、试模完成后的模具应涂防锈油，包装后置于干燥库房内。 二十、按此规定内容，填写调试记录。
冲压模具装配工艺
第五章模具装配工艺 第一节装配尺寸链 一、装配尺寸链的概念 装配的精度要求，与影响该精度的尺寸构成的尺寸链，称为装配尺寸链。如图5-1a所示，为落料冲模的工作部分，装配时，要求保证凸、凹模冲裁间隙。 Z/2 一-*工门 a) 图5-1凸、凹模的冲裁间隙 根据相关尺寸绘出尺寸链图，如图5-1b所示。 二、用极值法解装配尺寸链 与工艺尺寸链的极值解法相类似。 以图5-1所示落料冲模为例。 解：A1为增环，A2为减环 计算封闭的基本尺寸 m _ n -1 . A、= Z = A i-為A i二29.74「29 .64 二0.10 (mm ) i =1 i + 计算封闭环的上、下偏差 m _ n」- ESA ESA i - ' El Aj = 0.024 -(-0.016 )= 0.04 (mm ) i 亠i h + n」 二ESA =0 i h ""1 求出冲裁间隙的尺寸及偏差为0.10 o"40mm，能满足
Z min 二0.10mm , Z max =0.14 mm。 第二节装配方法及其应用范围 一、互换装配法 1•完全互换法 (1)在装配时各配合零件不经修理、选择和调整即可达到装配的精度要 求。 n」 T\ T2 匚丄=、T i i 二 (2)特点 装配简单，对工人技术要求不高，装配质量稳定，易于流水作业，生 产率高，产品维修方便；但其零件加工困难。试用范围广。 2•不完全互换法 按Tv二..'、T2确定装配尺寸链中各组成零件的尺寸公差，可使尺寸\ 7 链政治中个组成环的公差增大，使产品加工容易和经济，但将有0.27%的零件不合格。 适用于成批和大量生产 二、分组装配法 1 •在成批和大量生产中，将产品各配合副的零件按实测尺寸分组，装配时按组进行呼唤装配以达到装配精度的方法。 先将零件的制造公差扩大数倍，按经济精度进行加工，然后将加工出 来的零件按扩大前的公差大小分组进行装配。 2 .特点 1)每组配合尺寸的公差要相等，以保证分组后各组的配合精度和配合性质 都能达到原来的设计要求。 2 )分组不宜过多。 3)不宜用于组成环很多的装配尺寸链，一般n<4。 图5-2为活塞、连杆组装图

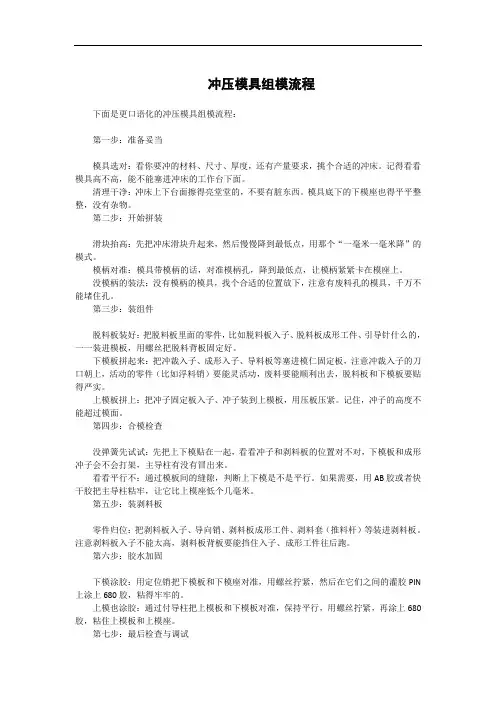

冲压模具组装基本知识
冲压模具组装基本知识 一、模具结构认知 冲压模具是一种用于冲压工艺的模具，其结构主要由以下几个部分组成：1.工作零件：包括凸模、凹模、凸凹模等，是模具的核心部分，用于形成冲 压件的外形。 2.定位零件：包括定位销、挡料销、导正销等，用于确定被冲压材料的位置 和方向。 3.压料装置：包括压料板、弹簧、压力板等，用于将被冲压材料压紧在工作 零件上。 4.导向零件：包括导柱、导套等，用于保证模具在冲压过程中上下模的相对 位置。 5.卸料零件：包括卸料板、弹簧、限位块等，用于将冲压件从工作零件上卸 下。 6.支撑零件：包括上模座、下模座、垫板等，用于支撑和固定模具的各部分。 二、模具材质选择 冲压模具的材质选择对模具的使用寿命和冲压件的品质有着重要的影响。一般而言，冲压模具的材质应根据被冲压材料的性质、冲压工艺的要求和模具的使用条件等因素进行选择。常用的模具材质包括优质碳素钢、合金钢、不锈钢、硬质合金等。 三、模具装配流程 冲压模具的装配流程主要包括以下步骤： 1.准备模具：检查模具各部分是否齐全、完好，如有需要，进行必要的修整 和更换。 2.安装定位零件：将定位零件按照设计要求安装到模具上，确保被冲压材料 能够准确定位。 3.安装工作零件：将工作零件按照设计要求安装到模具上，确保能够形成正 确的冲压件外形。
4.安装压料装置：将压料装置按照设计要求安装到模具上，确保被冲压材料 能够被压紧。 5.安装导向零件：将导向零件按照设计要求安装到模具上，确保模具在冲压 过程中上下模的相对位置准确。 6.安装卸料零件：将卸料零件按照设计要求安装到模具上，确保冲压件能够 被顺利卸下。 7.安装支撑零件：将支撑零件按照设计要求安装到模具上，确保模具能够被 稳定支撑。 8.调试模具：对装配完成的模具进行调试，检查各部分是否工作正常，如有 需要，进行调整和修复。 四、模具调试 模具调试是确保模具正常工作的关键步骤，主要包括以下内容： 1.检查各部分是否工作正常，如发现异常，进行修复或更换。 2.根据生产要求调整模具的冲压参数，如冲压力、冲压速度等。 3.进行初步的冲压试验，检查冲压件的品质和生产效率是否符合要求。如有 需要，进行进一步的调整和修复。 4.在完成初步调试后，进行大量的冲压试验，进一步检验模具的性能和生产 效率。同时，对模具进行适当的维护和保养。 5.根据实际生产情况对模具进行优化和改进，以提高生产效率和延长模具的 使用寿命。 五、模具维护与保养 模具的维护与保养对延长模具的使用寿命和提高生产效率具有重要意义。以下是一些常见的模具维护与保养措施： 1.定期检查模具各部分的工作状况，如发现异常，及时进行处理或更换。
冲压模具装拆调试作业指导书
冲压模具装拆调试作业指导书 （ISO9001-2015/ISO45001-2018） 1.0 生产前的准备 1.1生产前首先选择确认模具周界，闭合高度，吨位，模柄尺寸是否与机床相匹配，锁模柄的螺丝有效长度应是螺丝自身外径的1.5∽ 2.5倍之间。 1.2先将冲床上原模具合紧，然后关闭电源，将模具拆下，用液压车将模具运放在模具架上。 2.0 装模 2.1打开模具上模，去除油封，擦净模具上的污物及锈蚀，检查模具活动部分，如导柱，型腔及工作面不应有的碰伤凹痕，裂纹等缺陷，检查冲剪刃口应符合冲剪要求，并在导柱，型腔及工作面等部位加注润滑油。 2.2检查并将冲床平面，滑块下平面的杂物，废料等清理干净。 2.3用液压铲车将模具运放到冲床工作台上，并检查模具两侧是否有物品超宽，以防止模具装进冲床时与冲床两侧床身干涉，发生事故。 2.4选择好顶杆和顶杆位置，放好顶杆后要进行检查，保证顶杆的位置和长度的一致性。 2.5调整模具至冲床工作台位置，确保模具中心与压力机的工作台中心对齐，模具放好后检查各安装槽与压力机T形槽的对齐情况；模具的固定螺栓尽量安装在靠近模具侧面，模具固定部位下面不能悬空，安装次序是先上模后下模，固定模具螺栓时需安装2处或多处，对超过100Kg的上模，必须固定4处至6处紧固螺栓。
2.6调整好模具的安装高度（模具的按章高度=模具存放高度+10cm）。 2.7拉伸模在离模具上表面接触后20cm∽30cm处试顶杆，顶杆正确后将气垫或液压垫落下。 2.8将滑块开至滑块地面与上表面接触后，将上模螺钉装上并锁紧，装上下模螺钉与压件，待上下合模后锁紧，上模完毕。 3.0调模 3.1将滑块开到上死点，将留模样件取出，取下限制器上的垫块。 3.2精调装模高度与平行度，冲床的工作台面与滑块地面必须平行，平行度的偏差应小于0.035mm，滑块空行程两次后将模具合上，上下模合模后锁紧下模螺钉（空行程时注意模具各部分的工作情况是否正常，如有异常及时通知修模工）根据不同类型冲模作进一步调整。 3.2.1落料模 调整滑块高度后一定要锁紧螺杆后才能冲压（包括试冲），确认装模无误后，应先将废纸放入模内，一般3∽5mm作业为准，再放入原材料试冲，检查所有废料有无漏出底板，并认真检查冲出来的产品是否符合图纸。 3.2.2成型模 确认装模无误后用相同厚度废料进行调试，形状调好后再放入半成品进行调试。 3.2.3拉伸模 确认装模无误后放原材料或半成品进行调试，在调试过程中要求调整好压力机主缸和液压垫（或空气垫）的压力值。 3.2.4连续模 送料机上下高度要与模具高度配合，并调好感应装置，引导针进入导孔后开始

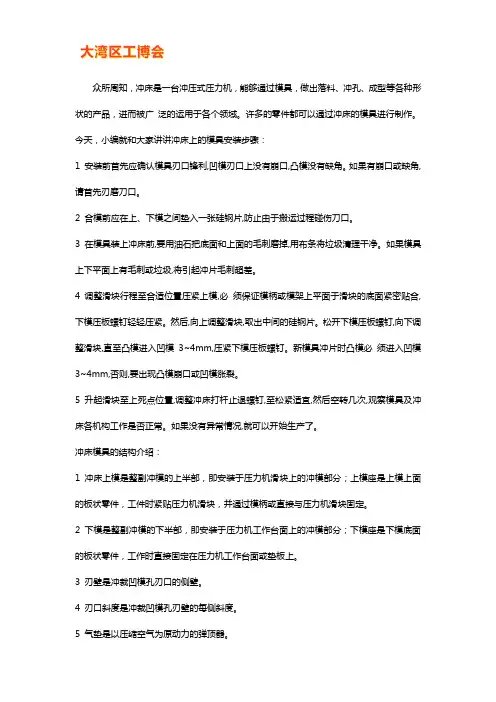

冲压模具安装步骤
冲压模具安装步骤 1目的 为标准模具安装、使用、保养作业方法，确保模具在安装使用过程中符合规定要求,防止模具在安装、使用、保养过程中出现偏差，使模具长期处于良好的技术状态，以满足生产、质量、工艺的需要。 2 适用范围 公司所有生产性模具的安装、使用、保养过程。 3 权责 3.1冲压人员负责按照本作业规程对模具进展安装、使用及保养。 负责指导、催促冲压人员按照本作业规程对模具进展安装、使用及保养。 4 步骤流程 4.1.模具必须安装在冲压?作业标准书?规定的对应设备上； ：安装工应将模具上、下底板平面及压力机工作台上平面、滑块下平面的杂物、废料等清理干净，并检查模具两侧是否有物品超宽，以防止模具装进压力机时与压机两侧床身干预，引发事故； 4.3 模具叉运至压力机工作台时应确保模具中心与压机的工作台中心对齐，模具放好后检查各安装槽与压力机T形槽的对齐情况，以方便安装。固定模具螺栓时需对角安装2处或多处，对超过100公斤的上模，必须固定4处↑紧固螺栓； 4.4调整好模具的安装高度〔模具的安装高度=模具存放高度+10cm〕； 4.5将滑块开至滑块底面与模具上外表触后，将上模螺钉装上并锁紧； 4.7滑块开到上死点，将留模样件取出，取下限制器上的垫块； 4.8对模具进展清擦润滑，包括对导柱、导板、斜锲等滑动部位涂抹润滑油； 4.9精调装模高度，滑块空行程两次后将模具合上，锁紧下模螺钉〔空行程时注意模具各局部的工作情况是否正常，如有异常及时通知模修工〕； 0单动拉延模要根据?作业标准书?要求调整好压力机主缸和液压垫〔或气压垫〕的压力值； 4.11首件调试合格后投入生产； 2模具在使用过程中，操作工应经常性的仔细观察，确保模具的工作部位及导向部位无异物，如冲头、凸模、凹模、压边圈、退料板、顶出器、导柱、导板等，如有异物应立即停工，待清理完毕后，才能恢复模具的使用； 4.13对于冲裁类的模具，操作工在生产过程中应定时查看废料排出情况并及时清理； 4.14模具每次使用完毕后，生产者应对模具进展保养将外表擦试干净，清理废料、杂物等并将限制器垫块放回原位，再拆卸模具返回至存放区。
冲压模具安装步骤
冲压模具安装步骤 1.预备工作： a.按照制造商的要求，检查和清洗冲压机床。确保冲压机床的输送系统、机架和传输杆等部件正常运行，无损坏或松动。 b.读取冲压模具的安装手册和操作说明，了解模具的组装要求和安装 步骤。 c.根据冲压模具的尺寸和重量，准备合适的起重设备，并确保工作区 域干净、通风良好，并具备足够的空间来操作。 2.安装基板： a.将冲压模具的基板（也称为模架或底座）放置在冲压机床的工作台上，使用定位销或固定夹具将其固定在底座上。 b.根据冲压模具的结构和设计，对基板进行必要的调整和校准，确保 模具的水平和垂直度。 3.安装辅助装置： a.根据冲压模具和产品的特点，安装和调整辅助装置，如滑块、导柱、导套、定位销等。 b.确保辅助装置的动作灵活，并能够准确地定位和固定模具的工件。 4.安装冲头和模块： a.将冲头（也称为冲具或模具块）安装在冲压模具的滑块上，确保冲 头与滑块的连接牢固。
b.根据模具设计的要求，安装和调整冲头的侧向间隙、上下间隙以及 前后间隙等。 c.调整冲头的倾斜度和角度，使其能够顺利地进入和退出工件。 5.调整冲压机床： a.在冲压机床上安装和调整模具的上模和下模。确保上模和下模之间 具有适当的压力和间隙。 b.根据冲压模具的需要，调整冲压机床的压力和行程，使冲压过程能 够产生所需的力量和速度。 6.安装辅助系统： a.如果需要，为冲压模具安装配套的辅助系统，如冷却系统、润滑系统、垃圾处理系统等。 b.确保辅助系统与冲压模具的功能和效果相匹配，能够满足生产需求。 7.调试和测试： a.在安装完冲压模具后，进行调试和测试。运行冲压机床，观察模具 的动作和工作状态。 b.根据冲压模具的设计和要求，进行合理的参数调整和操作，确保模 具能够顺利地完成冲压工艺。 8.安全检查： a.在进行模具安装后，进行安全检查。确保冲压机床和冲压模具的安 全装置完好无损，能够保护操作人员以及设备的安全。 9.文档记录：

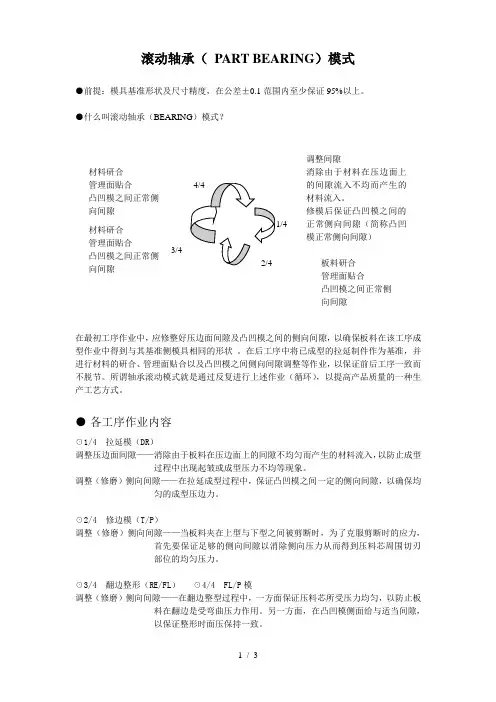

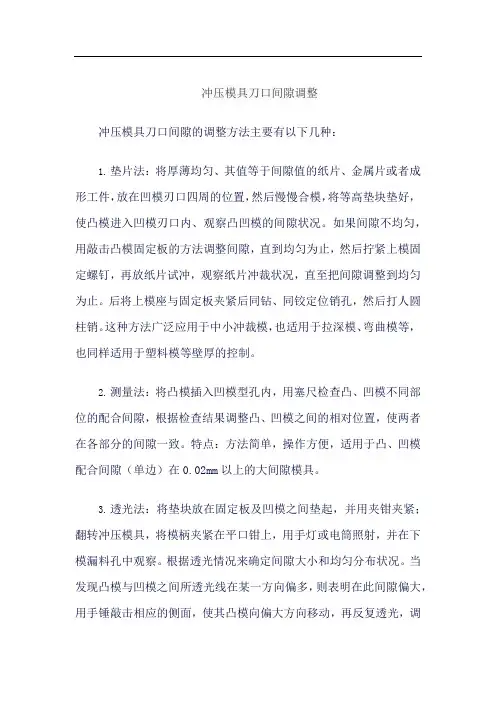

冲压模具调整方法
滚动轴承（ PART BEARING ）模式 ●前提：模具基准形状及尺寸精度，在公差±0.1范围内至少保证95%以上。 ●什么叫滚动轴承（BEARING ）模式？ 在最初工序作业中，应修整好压边面间隙及凸凹模之间的侧向间隙，以确保板料在该工序成型作业中得到与其基准侧模具相同的形状 。在后工序中将已成型的拉延制件作为基准，并进行材料的研合、管理面贴合以及凸凹模之间侧向间隙调整等作业，以保证前后工序一致而不脱节。所谓轴承滚动模式就是通过反复进行上述作业（循环），以提高产品质量的一种生产工艺方式。 ● 各工序作业内容 ☉1/4 拉延模（DR ） 调整压边面间隙——消除由于板料在压边面上的间隙不均匀而产生的材料流入，以防止成型 过程中出现起皱或成型压力不均等现象。 调整（修磨）侧向间隙——在拉延成型过程中，保证凸凹模之间一定的侧向间隙，以确保均 匀的成型压边力。 ☉2/4 修边模（T/P ） 调整（修磨）侧向间隙——当板料夹在上型与下型之间被剪断时，为了克服剪断时的应力， 首先要保证足够的侧向间隙以消除侧向压力从而得到压料芯周围切刃部位的均匀压力。 ☉3/4 翻边整形（RE/FL ） ☉4/4 FL/P 模 调整（修磨）侧向间隙——在翻边整型过程中，一方面保证压料芯所受压力均匀，以防止板 料在翻边是受弯曲压力作用。另一方面，在凸凹模侧面给与适当间隙，以保证整形时面压保持一致。 3/4 调整间隙 消除由于材料在压边面上的间隙流入不均而产生的材料流入。 修模后保证凸凹模之间的正常侧向间隙（简称凸凹 模正常侧向间隙） 板料研合 管理面贴合 凸凹模之间正常侧向间隙 材料研合 管理面贴合 凸凹模之间正常侧向间隙 材料研合 管理面贴合 凸凹模之间正常侧向间隙
