光路作图专题讲解(45张PPT)
①光的直线传播--- 找准“两点”作直线 ②光的反射--- 找准“法线”作等角 ③平面镜成像--- 找准“镜面”作对称 ④折射------- 找准法线位置；分清两角大小
课堂综合练习 1. 在图中作出人看到球的光路图。
2. 在图中，A是平面镜，B是镜前人眼位置，C 是人眼睛在平面 镜前看到的烛焰像上的一点。 (1)根据平面镜成像的特点作出像点C对应的物点D。 (2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）
例5：如图，平面镜前有一个发光点S， 如何确定它的像的位置？
S
S’ S
S’
利用光的反射定律作图
利用平面镜成像特点作图
例6: 下图中S为点光源，画出反射光线经 过A点的光路图。
S
S’
A
例7: 下图中S为点光源， S’为点光源S的 像，确定平面镜的位置。
S
S’
线段SS’的中点
例8:下图中已知同一发光点发出的两条光线， 试画出它们经过平面镜反射后的反射光线。
一、光的直线传播规律 二、光的反射规律 三、平面镜成像特点 四、光的折射规律
CONTENTS
目录
01 光的直线传播作图 02 光的反射作图 03 平面镜成像作图 04 光的折射作图
01
光的直线传播作图
一、光的直线传播作图 找准“两点”作直线 路灯下的影子长度（近短远长）
02
光的反射作图
二、光的反射规律
D
4、S为平面镜MN前的一个
发光点，A为平面镜前某一点，
请在图上画出所有通过A点的
光线
S’
5、 如图所示，平面镜前一个 发光点S和它的两条光线，请在 S’ 图中作出S在平面镜中的像，并 作出这两条光线的反射光线
再见 !
课堂综合练习 1. 在图中作出人看到球的光路图。
2. 在图中，A是平面镜，B是镜前人眼位置，C 是人眼睛在平面 镜前看到的烛焰像上的一点。 (1)根据平面镜成像的特点作出像点C对应的物点D。 (2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）
例5：如图，平面镜前有一个发光点S， 如何确定它的像的位置？
S
S’ S
S’
利用光的反射定律作图
利用平面镜成像特点作图
例6: 下图中S为点光源，画出反射光线经 过A点的光路图。
S
S’
A
例7: 下图中S为点光源， S’为点光源S的 像，确定平面镜的位置。
S
S’
线段SS’的中点
例8:下图中已知同一发光点发出的两条光线， 试画出它们经过平面镜反射后的反射光线。
一、光的直线传播规律 二、光的反射规律 三、平面镜成像特点 四、光的折射规律
CONTENTS
目录
01 光的直线传播作图 02 光的反射作图 03 平面镜成像作图 04 光的折射作图
01
光的直线传播作图
一、光的直线传播作图 找准“两点”作直线 路灯下的影子长度（近短远长）
02
光的反射作图
二、光的反射规律
D
4、S为平面镜MN前的一个
发光点，A为平面镜前某一点，
请在图上画出所有通过A点的
光线
S’
5、 如图所示，平面镜前一个 发光点S和它的两条光线，请在 S’ 图中作出S在平面镜中的像，并 作出这两条光线的反射光线
再见 !
专题一光学作图(课件)
轴的光线经凸透镜折射后的光线。ຫໍສະໝຸດ 2023年中考物理重难点突破
【分析】入射光线平行于凸透镜的主光轴，根据凸 透镜的三条特殊光线可知：平行于凸透镜主光轴的 光线，经过凸透镜后过另一侧的焦点。所以将入射 点与另一侧焦点相连并延长即可，如下图所示：
2023年中考物理重难点突破
【突破】透镜的三条特殊光线
作图依据：平面镜的成像特点 【例2】（2022阜新）小丽站在落地镜前看到了自
己的全身像。根据平面镜成像特点，画出她的眼睛 E通过平面镜看到自己右脚上P点像的光路图。
2023年中考物理重难点突破
【分析】作出物点P的像点P′的， 连接P′E，与镜面的交点为入射 点O，再连接PO，即入射光线， OE为反射光线。如右图所示： 【突破】1.根据平面镜成像的特点，像与物关于镜
经过凹透镜光心的光线，传播方向不改 变。
2023年中考物理重难点突破
五、综合作图 【例5】（2021南充）一束光线射向凸透镜后再经
平面镜反射射出，请将光路图补充完整。
2023年中考物理重难点突破
【分析】平行于主光轴的光线经凸透镜折射后折射 光线通过焦点，该光线入射到平面镜，先画出法线 ，再根据反射角等于入射角在法线右侧画出反射光 线，如下图所示：
面对称。 2.所成的像是虚像，所以像要画成虚线。 3.平面镜成像的原理是：像是反射光线的反向延长
线的交点，所以反射光线上的点、入射点、像点在 同一直线上，据此可以确定入射点和反射光线。 4.像与物上对应点的连线被镜面垂直平分，这点可 以帮助我们确定镜面的位置。
2023年中考物理重难点突破
三、光的折射作图 作图依据：光的折射规律 【例题3】（2022镇江）光从水射向空气时，入射
2023年中考物理重难点突破
【分析】入射光线平行于凸透镜的主光轴，根据凸 透镜的三条特殊光线可知：平行于凸透镜主光轴的 光线，经过凸透镜后过另一侧的焦点。所以将入射 点与另一侧焦点相连并延长即可，如下图所示：
2023年中考物理重难点突破
【突破】透镜的三条特殊光线
作图依据：平面镜的成像特点 【例2】（2022阜新）小丽站在落地镜前看到了自
己的全身像。根据平面镜成像特点，画出她的眼睛 E通过平面镜看到自己右脚上P点像的光路图。
2023年中考物理重难点突破
【分析】作出物点P的像点P′的， 连接P′E，与镜面的交点为入射 点O，再连接PO，即入射光线， OE为反射光线。如右图所示： 【突破】1.根据平面镜成像的特点，像与物关于镜
经过凹透镜光心的光线，传播方向不改 变。
2023年中考物理重难点突破
五、综合作图 【例5】（2021南充）一束光线射向凸透镜后再经
平面镜反射射出，请将光路图补充完整。
2023年中考物理重难点突破
【分析】平行于主光轴的光线经凸透镜折射后折射 光线通过焦点，该光线入射到平面镜，先画出法线 ，再根据反射角等于入射角在法线右侧画出反射光 线，如下图所示：
面对称。 2.所成的像是虚像，所以像要画成虚线。 3.平面镜成像的原理是：像是反射光线的反向延长
线的交点，所以反射光线上的点、入射点、像点在 同一直线上，据此可以确定入射点和反射光线。 4.像与物上对应点的连线被镜面垂直平分，这点可 以帮助我们确定镜面的位置。
2023年中考物理重难点突破
三、光的折射作图 作图依据：光的折射规律 【例题3】（2022镇江）光从水射向空气时，入射
2023年中考物理重难点突破

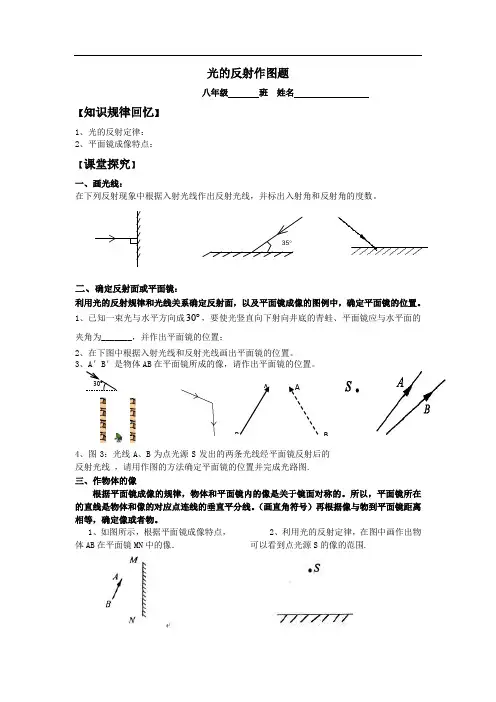

光的反射作图题讲解
ABAB35︒光的反射作图题八年级班姓名【知识规律回忆】1、光的反射定律：2、平面镜成像特点：【课堂探究】一、画光线：在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数。
二、确定反射面或平面镜：利用光的反射规律和光线关系确定反射面，以及平面镜成像的图例中，确定平面镜的位置。
1、已知一束光与水平方向成︒30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；2、在下图中根据入射光线和反射光线画出平面镜的位置。
3、A＇B＇是物体AB在平面镜所成的像，请作出平面镜的位置。
4、图3：光线A、B为点光源S发出的两条光线经平面镜反射后的反射光线，请用作图的方法确定平面镜的位置并完成光路图.三、作物体的像根据平面镜成像的规律，物体和平面镜内的像是关于镜面对称的。
所以，平面镜所在的直线是物体和像的对应点连线的垂直平分线。
（画直角符号）再根据像与物到平面镜距离相等，确定像或者物。
1、如图所示，根据平面镜成像特点，2、利用光的反射定律，在图中画作出物体AB在平面镜MN中的像．可以看到点光源S的像的范围.四、确定光源或物体位置平面镜成像的原理是光的反射，可以根据这个原理在平面镜和反射光路中确定光源或物体的位置（在光的反 射光路图中，入射光线都是由物点发出(可以看成光源)；反射光线的反向延长线的交点就是像点. ）1、如图，作出点光源S 通过平面镜照亮A 点的光路3、利用平面镜成像规律作出光源S 及其像点S ，并把光路补充完整；【能力提升】1、如图9所示是自行车尾灯的反射面示意图，夜间行驶时，后方汽车的灯光照射到尾灯上，尾灯变得十分明亮，便于司机看见，请画一条入射光线的反射光线。
2、如图6，S 是一个发光点，是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和光线SA 经平面镜反射后的反射光线。
【课后反思】SA。
(完整版)光的反射、平面镜成像、折射作图
2、反射定律作图
入射光线、反射光线、界面、法线， （四项中知二求一）
a)求作反射光线 b)求作入射光线
Hale Waihona Puke )求作镜面（应有知识：入反射光线 夹角的角平分线是法线）
（隐含条件：已知入射角）
（应有知识：法线与镜面 垂直
3、平面镜成像特点作图
物、像、镜面、连线
（四项中知二求一）
A•
Aˊ
B
a)求作虚像
B'

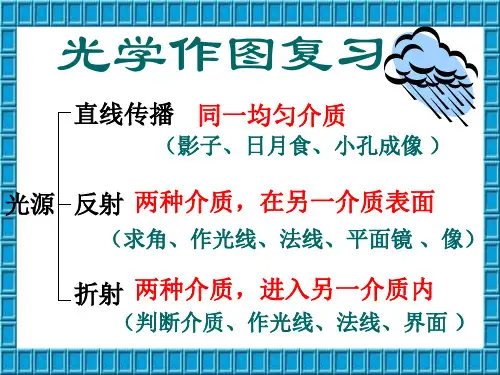

光学作图复习
直线传播 同一均匀介质
（影子、日月食、小孔成像 ）
光源 反射 两种介质，在另一介质表面
（求角、作光线、法线、平面镜 、像）
折射 两种介质，进入另一介质内
（判断介质、作光线、法线、界面 ）
二、作图
1、直线传播 （1） 路灯下的影子长度
（近短远长）
（2）为什么太阳下物体的影子早晚长中午短？
Aˊ
A• •
B
b)求作实物
B'
c)已知物、像，求作镜面
（1）已知发光点S及像Sˊ,画出平面镜
· S · ·Sˊ
（2）已知两条反射光线，求发光点 及像
S
Sˊ
（3）已知发光点S及入射光线，画出 反射光线
S·
Sˊ
（4）已知两条反射光线，补充完光路图 S
Sˊ
（5）已知光源S和反射光线经过A点 补充完整光路图
S·
·A
Sˊ
4、光的折射作图
（1）、站在岸上的人看到水中的鱼
（2）水中的人看到岸上的树
例1、画图说明要使A点发出的光线恰好经 过B点，则入射点应该在哪？并标出入射 角。
例2、人眼在什么位置能看到甲、乙两点在 平面镜中的像恰好重合？（画图说明）
4光现象作图
第4讲┃ 光现象作图
2．【2013·烟台】如图4－22所示，A、B为某一发光点S 发出的光线经平面镜MN反射后的两条反射光线，试作
出这两条反射光线的入射光线，并确定发光点的位置。 【答案】如图所示
第4讲┃ 光现象作图
3．如图4－23所示，请根据平面镜成像的特点，画出物体AB在 平面镜MN中所成的像。
射光线。 【答案】如图所示
第4讲┃ 光现象作图
9．如图4－29所示，一束光从直角三角形玻璃砖AB面垂直射 入，并从玻璃砖AC面射出。请画出该过程的光路图。
【答案】图略
第4讲┃ 光现象作图
10．【2013·陕西】在图4－30中画出光线SA经过水池壁
反射后的反射光线和该反射光线射出水面后的折射光 线。
有一束激光沿ab方向入射到平面镜S1上。试在图中作出经平面 镜S1、S2 反射后的光路， 并保留必要的作图痕迹。
第4讲┃ 光现象作图
【答案】如图4-18所示
【解析】“角反射器”的特点是对光线进行两次反 射，根据反射定律可知，两次反射后的光线与入射光线 是平行的。
第4讲┃ 光现象作图
两个相互垂直的平面镜，不管从哪一个方向射到任意平面镜上的 光线，经两次反射后的光线与原来的入射光线都是平行的。
【答案】如图所示
第4讲┃ 光现象作图
4．【2013·南京】如图4－24所示，光斜射到空气和玻璃的分界
面时，发生反射和折射。在图中标出反射角β，并用箭头标
出折射光线的传播方向。 【答案】如图所示
第4讲┃ 光现象作图
5．在图4－25中画出平面镜的位置。 【答案】如图所示
第4讲┃ 光现象作图
6．如图4－26所示，S是一个发光点，S′是它在平面镜中成的 像，SA是S发出的一束光。请在图中画出平面镜的位置和SA
2．【2013·烟台】如图4－22所示，A、B为某一发光点S 发出的光线经平面镜MN反射后的两条反射光线，试作
出这两条反射光线的入射光线，并确定发光点的位置。 【答案】如图所示
第4讲┃ 光现象作图
3．如图4－23所示，请根据平面镜成像的特点，画出物体AB在 平面镜MN中所成的像。
射光线。 【答案】如图所示
第4讲┃ 光现象作图
9．如图4－29所示，一束光从直角三角形玻璃砖AB面垂直射 入，并从玻璃砖AC面射出。请画出该过程的光路图。
【答案】图略
第4讲┃ 光现象作图
10．【2013·陕西】在图4－30中画出光线SA经过水池壁
反射后的反射光线和该反射光线射出水面后的折射光 线。
有一束激光沿ab方向入射到平面镜S1上。试在图中作出经平面 镜S1、S2 反射后的光路， 并保留必要的作图痕迹。
第4讲┃ 光现象作图
【答案】如图4-18所示
【解析】“角反射器”的特点是对光线进行两次反 射，根据反射定律可知，两次反射后的光线与入射光线 是平行的。
第4讲┃ 光现象作图
两个相互垂直的平面镜，不管从哪一个方向射到任意平面镜上的 光线，经两次反射后的光线与原来的入射光线都是平行的。
【答案】如图所示
第4讲┃ 光现象作图
4．【2013·南京】如图4－24所示，光斜射到空气和玻璃的分界
面时，发生反射和折射。在图中标出反射角β，并用箭头标
出折射光线的传播方向。 【答案】如图所示
第4讲┃ 光现象作图
5．在图4－25中画出平面镜的位置。 【答案】如图所示
第4讲┃ 光现象作图
6．如图4－26所示，S是一个发光点，S′是它在平面镜中成的 像，SA是S发出的一束光。请在图中画出平面镜的位置和SA
光的反射和折射作图专题
答案如图所示
·新课标
·新课标
第三讲│ 考点梳理
2．根据平面镜成像规律作图 步骤：(1)如图K3－3所示，过S点向平面镜作垂线(用虚线 画出)。 (2)截取S′点，使S′点到镜面的距离等于S到镜面的距离。 画出像点S′点(虚像用虚线画)。
·新课标
第三讲│ 针对训练
针对训练
根据平面镜成像特点，在图K3－4中画出物体AB在平 面镜MN中所成的像。
针对训练
如图K3－1所示，某一光线斜射向镜面O点，请在图 中作出经│ 考点梳理
考点梳理
考点8 平面镜成像作图 1．根据光的反射规律作图
步骤：(1)如图K3－2所示，从光点S引出两条入射光线，射到平面镜上。 (2)作出两条入射光线的法线。 (3)根据反射定律(反射角等于入射角)作出反射光线。 (4)作出反射光线的反向延长线(用虚线画出)，交点为像点。
·新课标
第三讲│ 考点梳理
3．垂直入射作图 光线由空气垂直射入其他介质中时，传播方向不变，反 射和折射同时发生，入射角、反射角、折射角均为0。
·新课标
第三讲│ 针对训练
针对训练
1．如图K3－6所示，画出入射光线AO的折射光线。 答案如图所示
·新课标
第三讲│ 针对训练
2．如图K3－7所示，一束光线垂直射到玻璃砖的一个面 上，作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖 后的大致径迹。要求在斜面处标出法线。
答案如图所示
·新课标
第三讲│ 考点梳理
考点梳理
考点9 光的折射作图 1．折射光路作图 用虚线将法线画出，确定入射角(或折射角)，根据“气大
其他小”的关系做出折射光线(或入射光线)。 2．折射成像作图
步骤：(1)如图K3－5所示，从光点S引出两条光线，射 到界面上。
·新课标
·新课标
第三讲│ 考点梳理
2．根据平面镜成像规律作图 步骤：(1)如图K3－3所示，过S点向平面镜作垂线(用虚线 画出)。 (2)截取S′点，使S′点到镜面的距离等于S到镜面的距离。 画出像点S′点(虚像用虚线画)。
·新课标
第三讲│ 针对训练
针对训练
根据平面镜成像特点，在图K3－4中画出物体AB在平 面镜MN中所成的像。
针对训练
如图K3－1所示，某一光线斜射向镜面O点，请在图 中作出经│ 考点梳理
考点梳理
考点8 平面镜成像作图 1．根据光的反射规律作图
步骤：(1)如图K3－2所示，从光点S引出两条入射光线，射到平面镜上。 (2)作出两条入射光线的法线。 (3)根据反射定律(反射角等于入射角)作出反射光线。 (4)作出反射光线的反向延长线(用虚线画出)，交点为像点。
·新课标
第三讲│ 考点梳理
3．垂直入射作图 光线由空气垂直射入其他介质中时，传播方向不变，反 射和折射同时发生，入射角、反射角、折射角均为0。
·新课标
第三讲│ 针对训练
针对训练
1．如图K3－6所示，画出入射光线AO的折射光线。 答案如图所示
·新课标
第三讲│ 针对训练
2．如图K3－7所示，一束光线垂直射到玻璃砖的一个面 上，作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖 后的大致径迹。要求在斜面处标出法线。
答案如图所示
·新课标
第三讲│ 考点梳理
考点梳理
考点9 光的折射作图 1．折射光路作图 用虚线将法线画出，确定入射角(或折射角)，根据“气大
其他小”的关系做出折射光线(或入射光线)。 2．折射成像作图
步骤：(1)如图K3－5所示，从光点S引出两条光线，射 到界面上。
3.2利用光的反射定律作图
A 三）
线为镜面的位置。
二、已知反射光线作入射光线
法线
反射光线
60O
60O
入射光线
方法步骤： 1、先画出法线。先找反射光线与反射面的交点（入射点），过
入射点作垂直于反射面的直线即法线，
2、量出（算出）反射角大小。 3、画出入射光线。根据反射角与入射角相等，作出入射光线（标
箭头）。将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于 反射角的线，该线就是入射光线，注意光线方向是从光源射向入射点的。
三、已知入射光线和反射光线确定镜面位置
课本55页第4题试用作 图法确定镜面的位置， 使斜射的阳光能够竖直 向下射入井中
B o
方法步骤：
1、先画出角平分线。
先画出入射光线和反射光线的 夹角（ ∠BOA）的角平分线， 此线为法线（ ON ）。
镜面
N
2、再画出镜面直线。
过入射光线与反射光线的交点 （角的顶点或者说是入射点） 作垂直法线的一条直线，该直
一、已知入射光线作反射光线
法线
反射光线
60O
60O 30O
入射光线
方法步骤： 1、先画出法线。先找入射光线与反射面的交点（入射点），过
入射点作垂直于反射面的直线即法线，
2、量出（算出）入射角大小。 3、画出反射光线。根据反射角与入射角相等，作出反射光线
（标箭头）。将法线作为角的一边，以入射点作为角的顶点，在图中作 一角等于入射角的线，该线就是反射光线，注意光线方向。
光的反射定律(60张ppt)资料
射光线的夹角等于______。
140° 2021/2/4
1
B
NA
O 图一
20°
图二
16
根据光的反射规律画出反射光线：
αβ
画法：
1、首先找到入射点，过入射点做反射 面的垂线为法线，法线要画成虚线。
M
M′
β=α
2、找出入射角，并量出入射角的大小。
3、过入射点和法线做一角，使反射角 与入射角相等。
2021/2/4
喂,水坑!
A、迎着月光走时，地面上发亮处是水潭 B、迎着月光走时，地面上暗处是水潭 C、背着月光走时，地面上发亮处是水潭 D、背着月光走时，地面上暗处是水潭。
2021/2/4
1
54
4、完成下列光路图，完成右面的问题
C A、为防止晚上发生汽车追尾，自行车
尾灯应采取结构（ ）
30°
B、正确放置潜望镜中的平面镜
光射到物体表面时, 被物体表面反射回去(回到原 传播介质中)，这种现象叫做光的反射现象。
我们能看到不 发光物体就是 因为物体反射 的光线进入我 们的眼睛。
2021/2/4
1
4
2、认知名 词：
S
入 法反 射 线射
反
角
角
射
入
光
射
线
光
线
0入
射
点
2021/2/4
1
5
光的反射
法线 ON
N
入射光线 AO A
A.海市蜃楼 B.坐井观天 C.镜花水月 D.立竿见影
2、下列说法中，违反光的反射定律的是（ D ）
A.入射角是0°，反射角也是0°
B.入射角增加10°，反射角也增加10°
