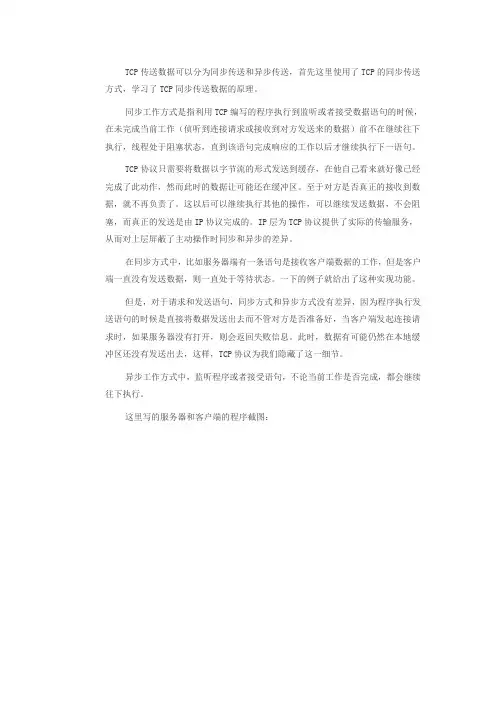

TCP传送数据可以分为同步传送和异步传送，首先这里使用了TCP的同步传送方式，学习了TCP同步传送数据的原理。
同步工作方式是指利用TCP编写的程序执行到监听或者接受数据语句的时候，在未完成当前工作（侦听到连接请求或接收到对方发送来的数据）前不在继续往下执行，线程处于阻塞状态，直到该语句完成响应的工作以后才继续执行下一语句。
TCP协议只需要将数据以字节流的形式发送到缓存，在他自己看来就好像已经完成了此动作，然而此时的数据让可能还在缓冲区。
至于对方是否真正的接收到数据，就不再负责了。
这以后可以继续执行其他的操作，可以继续发送数据，不会阻塞，而真正的发送是由IP协议完成的。
IP层为TCP协议提供了实际的传输服务，从而对上层屏蔽了主动操作时同步和异步的差异。
在同步方式中，比如服务器端有一条语句是接收客户端数据的工作，但是客户端一直没有发送数据，则一直处于等待状态。
一下的例子就给出了这种实现功能。
但是，对于请求和发送语句，同步方式和异步方式没有差异，因为程序执行发送语句的时候是直接将数据发送出去而不管对方是否准备好，当客户端发起连接请求时，如果服务器没有打开，则会返回失败信息。
此时，数据有可能仍然在本地缓冲区还没有发送出去，这样，TCP协议为我们隐藏了这一细节。
异步工作方式中，监听程序或者接受语句，不论当前工作是否完成，都会继续往下执行。
这里写的服务器和客户端的程序截图：程序解释：1. 首先客户端连接到服务器。
显示连接成功。
2. 给服务器发送了一个"test from client"，然后在服务器端点击接收，可以收到客户端发来的数据。
3. 服务器端发送"test from server",因为在程序中写的是连续发送三次，所以这里服务器端发送了三次数据，在客户端点击三次接收，就可以收到三条服务器发来的信息。
如果只是点击一次，只能收到服务器发来的一条信息。
4.然后又从客户端给服务器发送了两条消息，服务器接收两次也成功。
系统运维常见案例分析
资源调整
增加数据库内存或调整CPU使 用率，提高数据库性能。
网络检查
检查网络连接是否正常，确保 网络通信畅通无阻。
ቤተ መጻሕፍቲ ባይዱ
04
案例四：软件升级引起的 兼容性问题
现象描述
某公司在进行软件系统升级后，发现 新版本软件与旧系统存在兼容性问题 ，导致系统运行缓慢、频繁崩溃或某 些功能无法正常使用。
用户投诉数量大幅增加，严重影响业 务正常运行。
在升级前，对可能涉及到的所有软硬件环境进行充分的兼 容性测试，包括不同版本间的接口、数据格式和外部依赖 项的验证。
回滚计划
为避免升级失败导致业务中断，应预先制定回滚计划，确 保系统能在升级失败时快速恢复到旧版本。
制定详细的升级计划
明确升级过程中的风险点，制定应急预案，并按照计划执 行升级操作。
监控与日志
出现崩溃或异常退出的情况。
服务器在高负载情况下，可能会 引发其他问题，如网络连接不稳
定、磁盘I/O瓶颈等。
问题分析
不合理的应用设计
应用程序存在性能瓶颈或代码 不良设计，导致服务器负载过 高。
不良的网络环境
网络带宽不足或网络延迟高等 问题，影响服务器性能。
服务器硬件资源不足
服务器硬件配置不足以支持当 前运行的应用程序和业务需求 。
系统运维常见案例分析
汇报人： 日期:
目录
• 案例一：服务器负载过高 • 案例二：网络连接异常 • 案例三：数据库故障 • 案例四：软件升级引起的兼容性问题 • 案例五：病毒攻击
01
案例一：服务器负载过高
现象描述
服务器的CPU或内存使用率持续 高于80%或90%，甚至达到 100%。
由于负载过高，服务器响应变慢 ，导致应用程序性能下降，甚至
TCP连接中的异常断开情况处理

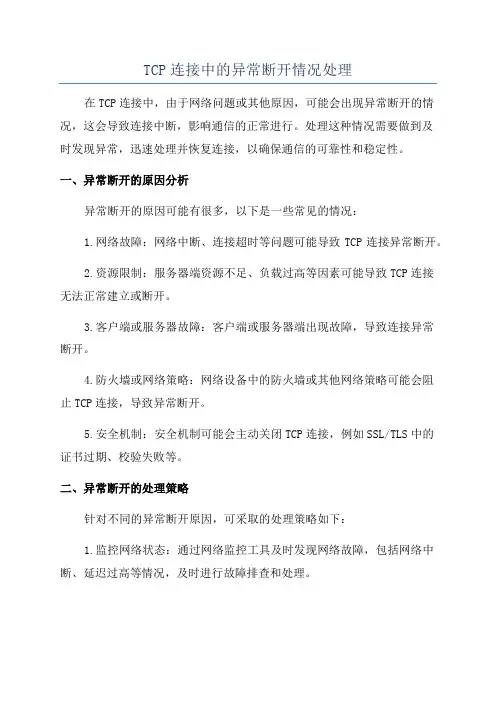

TCP连接中的异常断开情况处理在TCP连接中，由于网络问题或其他原因，可能会出现异常断开的情况，这会导致连接中断，影响通信的正常进行。
处理这种情况需要做到及时发现异常，迅速处理并恢复连接，以确保通信的可靠性和稳定性。
一、异常断开的原因分析异常断开的原因可能有很多，以下是一些常见的情况：1.网络故障：网络中断、连接超时等问题可能导致TCP连接异常断开。
2.资源限制：服务器端资源不足、负载过高等因素可能导致TCP连接无法正常建立或断开。
3.客户端或服务器故障：客户端或服务器端出现故障，导致连接异常断开。
4.防火墙或网络策略：网络设备中的防火墙或其他网络策略可能会阻止TCP连接，导致异常断开。
5.安全机制：安全机制可能会主动关闭TCP连接，例如SSL/TLS中的证书过期、校验失败等。
二、异常断开的处理策略针对不同的异常断开原因，可采取的处理策略如下：1.监控网络状态：通过网络监控工具及时发现网络故障，包括网络中断、延迟过高等情况，及时进行故障排查和处理。
2.心跳机制：在TCP连接中引入心跳机制，定时发送心跳消息，保持连接的存活状态。
如果长时间未收到心跳回复，即可判断为连接异常断开，并进行恢复操作。
3.连接超时设置：在客户端和服务器端设置适当的连接超时时间，避免连接时间过长而导致的异常断开。
超时后立即关闭连接并进行重试操作。
4.重连机制：在连接异常断开后，客户端可以尝试重新建立连接，重新进行握手等操作。
可以设定重连的次数和间隔，以避免频繁连接导致的资源浪费。
5.断线重传：当连接异常断开后，可根据TCP的重传机制进行数据的重传，确保数据的可靠传输。
在重传过程中，需要注意重传次数和超时时间的合理设置，避免资源浪费和延迟过高。
6.异常处理机制：应用层可以采用异常处理机制，捕获TCP连接异常断开的异常，并进行相应的处理操作。
例如，记录日志、通知管理员等。
7.安全策略优化：如使用SSL/TLS协议进行加密通信时，定期更新证书、配置合适的校验策略，避免连接因证书过期或校验失败而异常断开。
