石家庄上位画面操作说明
北京欧拓普科技有限公司石家庄桥东三级处理监控系统包括两台上位监控计算机（一台工程师站，一台操作员站）。
下位机选用西门子的S7400一个,S7300一个,共2个站。
中英文界面。
所有设备通过Ethernet联接到中控室，Ethernet采用光纤环网，增加系统可靠性。
上位监控系统使用IFIX组态软件。
IFIX是当前应用非常广泛的上位监控系统，特点是功能强大，设计灵活，可以灵活方便的实现各种动态效果，生成报警记录。
上位机与PLC通讯采用以太网协议，使用IFIX第三方的S7A PowerTool驱动程序。
石家庄桥东三级处理监控系统使用GE公司的组态软件IFIX5.0设计而成。
为了方便操作人员更快的熟悉如何操作，在这里对该监控系统进行详细说明：
该系统有若干画面，其中主画面有总流程图，滤料储存池，后反消化池， ACTIFLO沉淀池，反冲洗脏水池，鼓风机，微砂的存储及制备，压缩空气，报警，曲线。
每个能在画面中控制的设备都有位号，其位号底色的变化显示了设备处于不同的控制模式：
北京欧拓普科技有限公司
就地控制 HMI 控制
远程自动
远程手动
每个能在画面中控制的设备都有位号，其位号底色的变化显示了设备处于不同的控制模式：
阀的状态：
全开全关半开半闭设备的状态：
当设备出现故障，例如“EF”,“DSC”,“SP”,那么在设备周围会出现说明故障的代表字母。
其中
“EF”为电气故障
, “DSC”
为差异故障， “SP”为软保护。
水处理过程中需要监控的参数，作用不同，其数值颜色不同：
需要设定
仅能查看
石家庄桥东三级处理工程系统运行起来后，首先看到的是水厂流程图：图一
画面上部是菜单栏，方便操作员查看其它画面，或者用鼠标点击主流程图中任一区域即可进入该区域所在详细子画面。
画面左部表格是对水厂进水，出水，加药及水质参数的汇总，方便操作员对水处理情况的了解和记录。
运行 故障
北京欧拓普科技有限公司画面下部是报警栏。
该画面显示了24个滤池的布局，运行模式和状态。
点击各个滤池，进入单个滤池控制画面。
例如：点击下图进入1#滤池控制画面:1#生物滤池：图四在上面这幅画面
中显示了1#滤池的重要设备。
按钮，点击按钮，设定该滤池的模式。
•“服务”为将滤池投入服务
•“非服务”为将滤池退出服务
•“强制反洗”为将滤池强制进行反洗
•“强制小洗”为将滤池进行强制小洗
北京欧拓普科技有限公司•“故障复位”为复位滤池故障
•“取消反洗”为取消滤池强制反洗
•“清除E(t)”为清除滤池E(t)故障
点击按钮，弹出来查看滤池运行过程中实时数据。
六个按钮。
北京欧拓普科技有限公司点击“参数”按钮，弹出滤池参数设定画面如下：
参数设定是关于滤池运行时需要设定的参数和关于滤池反洗时需要设定的参数。
点击“实时数据”按钮，弹出画面如下：
北京欧拓普科技有限公司
实时数据是在滤池运行过程中需要监视的重要参数。
点击“反洗条件”按钮，弹出画面如下：
北京欧拓普科技有限公司
点击“反洗过程”按钮，弹出画面如下：
北京欧拓普科技有限公司
点击“反洗队列”按钮，弹出画面如下：
北京欧拓普科技有限公司
北京欧拓普科技有限公司点击“滤池24小时表”按钮，弹出画面如下：24小时表，显示了滤池一天之内每个小时的合理安排。
北京欧拓普科技有限公司画面中按钮进入其它滤池监控画面，各滤池相关操作类似。
该画面主要是反冲洗废水池站。
画面中表示工频泵，泵的颜色根据当时的状态发生变化：
绿色：正常运行红黄闪烁：出现故障红色：停止在设备执行机构的周围：“EF”表示电气故障；“DSC”表示差异故障（控制信号发出后，在故障判断时间内无反馈）；“SP”表示软保护故障；“S”表示模拟运行.
出现“EF”，“SP”，“DSC”故障后，阀的周围和报警栏中会给出提示，同时，程序会产生一个保持故障信号，只要一直有故障，保持故障就无法消除。
位号，位号底色为灰色，表示本地控制；深红色，表示HMI控制；桔红色，表示远程手动控制；绿色，表示远程自动控制。
点击位号，弹出该设备的控制子画面，例如：点击，如下图所示控制面板
北京欧拓普科技有限公司
•画面中，“LOCAL”表示就地控制；“HMI”表示触摸屏控制；“REMOTE”表示远程控制。
当显示“REMOTE”时，点击右边第一个按钮，切换手自动；当显示“MANU”时，点击“Start”，“Stop”启停设备，命令执行后，左边的绿球相应改变位置。
操作员可以设定故障判断时间，以及清零开启次数和累计运行时间。
当“故障判断时间”设定为“0”时，该设备在模拟运行状态。
开启次数，显示了该设备在当天内的启动次数，可以点击“RESET”按钮清零；故障判断时间，就是指命令发出后，在“一定时间”内设备没有相应的反馈，这个“一定时
北京欧拓普科技有限公司间”就是故障判断时间，这时设备会报“DSC”故障；日运行时间，指该设备在当天运行的时间；累计运行时间，指从上一次清零之后设备的运行时间。
点击画面中自动按钮，将在自动模式下按PLC程序运行。
点击“手动”按钮将切换为手动模式。
点击画面中任一仪表位号下的数值框，弹出仪表的控制子画面，例如：点击弹出子画面：
其中过程值显示的是该仪表的实时值。
北京欧拓普科技有限公司点击“仿真”按，显示仪表模拟运行时的值。
该画面把ACTIFLO沉淀池中的重要设备的状态都显示出来，但是想要
控制加药泵必须进入各自的子画面。
ACTIFLO沉淀池控制方式：点击“自动”，对应沉淀池内的所有设备都转换到远程自动控制模式，再选择“启动”，设备按照画面中的顺序逐一延时启动；选择“停止”，设备会按照设定参数中时间顺序逐一停止。
点击“参数”按钮，弹出设定画面如下:
点击“运行数据”按钮，弹出设定画面如下:
北京欧拓普科技有限公司
北京欧拓普科技有限公司
点击“混凝参数”按钮，弹出设定画面如下:点
北京欧拓普科技有限公司击“混凝参数”按钮，弹出设定画面如下:点击“混
北京欧拓普科技有限公司凝剂24小时表”按钮，弹出设定画面如下:鼓风机：图七
北京欧拓普科技有限公司
微砂的存储及制备：图八
北京欧拓普科技有限公司
两个按钮。
点击“合计”按钮，弹出如下画面：
石家庄桥东三级处理工程SCADA系统操作与维护说明
北京欧拓普科技有限公司
点击“参数”按钮，弹出如下画面：压
缩空气：图九
21。
车床电脑显示屏操作方法
车床电脑显示屏操作方法
车床电脑显示屏主要用来控制和监视车床的操作，以下是一般的操作方法：
1. 开启显示屏：按下显示屏上的电源按钮，显示屏将开始启动。
2. 登录系统：显示屏启动后，会显示一个登录页面。
输入正确的用户名和密码，按下确认键，即可登录系统。
3. 主界面操作：登录成功后，将进入主界面。
主界面通常会显示车床的状态、参数、菜单等信息。
通过触摸屏或键盘进行操作。
4. 菜单操作：根据需求选择菜单栏中的功能按钮。
可以使用触摸屏进行选择，或者使用键盘上的方向键和确认键进行操作。
5. 参数设置：在菜单中选择相应的参数设置功能，根据需要调整车床的工作参数，如转速、进给速度等。
6. 监视和控制：显示屏可以实时显示车床的状态，如刀具位置、工件进给等。
可以通过操作显示屏上的按钮，控制车床的运行。
7. 保存和加载程序：在显示屏上可以保存和加载加工程序。
通过菜单中的功能按钮，进行文件的保存和加载操作。
8. 关闭显示屏：在完成操作后，按下显示屏上的关机按钮，按照提示进行关机操作。
请注意，以上操作方法仅适用于一般的车床电脑显示屏，不同品牌和型号的显示屏可能会有略微的差异。
在具体操作时，请参考相关的用户手册或咨询相关人员。
北方洗浴流程及软件功能使用说明
根据北方洗浴场实际情况设计软件
使用参考流程
一．根据客人类型不同，可以分为：顾客进入浴场后直接开房与先洗浴顾客两种类型
A.直接开房顾客软件使用流程
1.顾客进入门口后询问顾客是否是直接开房，得到肯定的回答后，咨客在软件上给顾客发放对应房间的锁牌。
（软件操作如下图）
2.顾客在前厅拿到锁牌后直接到对应的房间更衣
3.顾客更衣后如果需要技师的服务，部长(主任)在楼面的触摸屏上用“楼面派工”模块入单并派技师。
（软件操作如下图）
-
4.部长在楼面派工完成后,技师在技师房听到电脑广播并拿到派工单到对应的房间上钟。

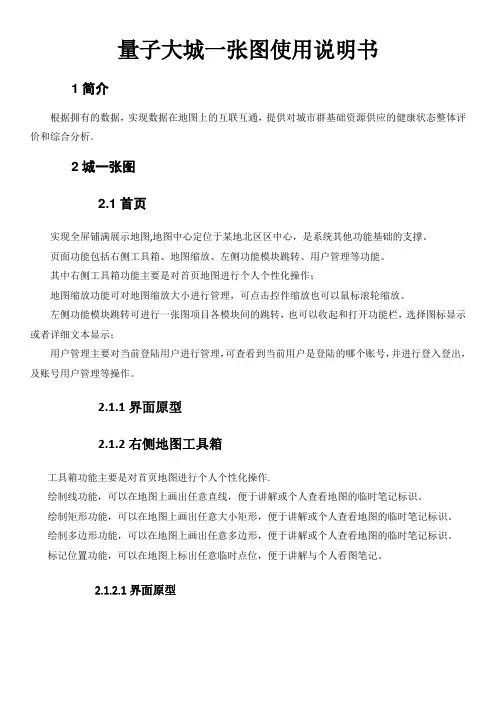

一张图使用说明
