前雷达安装 沃尔沃XC60 2013
ENVI Sarscape入门教程V1.1
后雷达安装 沃尔沃XC60 2013
说明号版本零件零件号号313398041.231339803, 31339973, 31359219后部驻车辅助设备IMG-242205IMG-345497IMG-239664IMG-239981IMG-330289IMG-246925 IMG-297074IMG-330288IMG-333288IMG-333293IMG-332314IMG-352911IMG-2970801IMG-3525962IMG-344142清洁感测器。
使用：异丙醇 晾干。
3IMG-344141小心地擦拭表面。
使用等级P1000的玻璃纸。
4IMG-344142再次清洁感测器。
使用：异丙醇。
晾干。
避免接触清洁过的表面。
5IMG-344251 6IMG-3339347IMG-332193将点火钥匙设至位置0。
注意！在拔下接头或拆下其他电气装备之前，至少等一分钟。
8IMG-2928049IMG-292806将垫子往后折叠。
10IMG-2928231.移开配线夹。
2.拔下接头。
11IMG-29282612IMG-292827适用于配用于配备备“Four-C”（主（主动动式底式底盘盘）的汽）的汽车车13IMG-345728 14IMG-34573415IMG-34573616IMG-34573717IMG-34574418IMG-34574519IMG-340596适用于有自用于有自动变动变动变速箱的速箱的速箱的车辆车辆20IMG-293007解除换档锁定功能。
21IMG-345753 22IMG-29301023IMG-34575424IMG-34529525IMG-34063726IMG-34063827IMG-352922以相反的顺序装回拆下的组件。
28IMG-28146929IMG-281470 30IMG-28147131IMG-281472先将后缘向下拉，使四个夹子松脱，以此拆卸车顶蓬面板。
然后解下前缘。
32IMG-281473将较小的车顶蓬面板横向拉动，使两个钩子松脱，以此拆卸该面板。

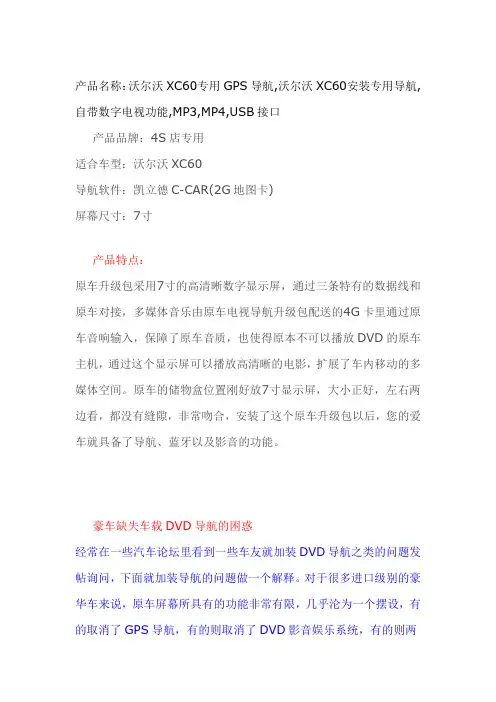

沃尔沃XC60安装专用导航,自带数字电视功能,MP3,MP4,USB接口
产品名称：沃尔沃XC60专用GPS导航,沃尔沃XC60安装专用导航,自带数字电视功能,MP3,MP4,USB接口产品品牌：4S店专用适合车型：沃尔沃XC60导航软件：凯立德C-CAR(2G地图卡)屏幕尺寸：7寸产品特点：原车升级包采用7寸的高清晰数字显示屏，通过三条特有的数据线和原车对接，多媒体音乐由原车电视导航升级包配送的4G卡里通过原车音响输入，保障了原车音质，也使得原本不可以播放DVD的原车主机，通过这个显示屏可以播放高清晰的电影，扩展了车内移动的多媒体空间。
原车的储物盒位置刚好放7寸显示屏，大小正好，左右两边看，都没有缝隙，非常吻合，安装了这个原车升级包以后，您的爱车就具备了导航、蓝牙以及影音的功能。
豪车缺失车载DVD导航的困惑经常在一些汽车论坛里看到一些车友就加装DVD导航之类的问题发帖询问，下面就加装导航的问题做一个解释。
对于很多进口级别的豪华车来说，原车屏幕所具有的功能非常有限，几乎沦为一个摆设，有的取消了GPS导航，有的则取消了DVD影音娱乐系统，有的则两者都不具备，而因为车型内饰上是共用的国外版的液晶显示屏，因此为改装提供了有利条件。
国内的众多厂家为此推出了专业的解码器，以实现在原车上加装更多的多媒体功能。
沃尔沃XC60专用导航安装效果图展示：第一：保留原车CD。
现在亲们装机都是自己的新车，还没用过自己的CD就被拆掉了很可惜，而且原车带的CD音质非常完美，是任何外加的DVD不能比的，大部分车的CD还都是进口的，另外原车的别的所有功能、线路、面框等都原封不动保留了，这也是大家最希望的效果，4S也都认可的，这就叫‘双嵌入式’;保留所有功能等原车面貌，这就叫‘原车无损升级包’。
第二：屏幕高位置，开车更安全。
富威升级包的屏幕都是在高位置，这样能提高驾驭性，在开车时能很轻松观看到屏幕上的画面。
第三：附加功能强大。
内置数字电视，不需增加配件，不增加任何费用，实现开车实时看直播。
第四：蓝牙功能升级,人性化的设计。
自动紧急制动系统概述
自动紧急制动系统概述王奥特;李传友;朱明【摘要】随着中国经济的快速发展和人民的生活水平不断提高,中国汽车产销量持续增长,但也使交通事故多发,人们对汽车的安全性更加重视.随着汽车智能化开始形成热潮,在汽车的主动安全中,自动紧急制动系统(Autonomous Emergency Braking)已成为汽车研究者重点关注的对象.汽车自动报警制动总体方案包括控制模块(ECU),测距模块和执行模块,本文介绍了国内外在该领域的研究现状;并分别论述了各个模块的作用及实现方法.【期刊名称】《摩托车技术》【年(卷),期】2019(000)002【总页数】5页(P32-36)【关键词】主动安全;汽车智能化;自动紧急制动【作者】王奥特;李传友;朱明【作者单位】长安大学;长安大学;长安大学【正文语种】中文1 引言减少道路交通事故、提高汽车安全性是众多消费者的呼声，也是汽车行业致力解决的问题。
自动紧急制动系统（AEB）是当汽车行驶在危险工况时发出碰撞预警并自动采取紧急制动的主动安全系统。
由于频频发生的交通事故造成巨大的经济损失甚至人员伤亡,因此汽车行驶的安全性受到了极大关注。
为了最大限度减少汽车交通事故发生,多个国家的多个企业都在研究开发汽车自动报警制动装置[1]。
当汽车行驶前方出现障碍物时，汽车自动报警制动系统能自动报警，提醒驾驶员注意。
当驾驶员因疲劳或其他原因没有采取相应措施时, 自动报警制动系统会在事故发生前自动强行制动，避免车祸的发生[2]。
这种主动安全装置对预防事故的发生有着积极地作用。
根据中国相关部门的规定，从2022年9月开始，几乎每辆在本地出售的乘用车都会比以前安全，因为都将自动紧急制动系统作为标准配置。
目前，自动紧急制动系统主要是一些豪华车的选择配置，但在2022年9月1日或之前开始，几乎每辆基本型乘用车及3 856 kg或以下的轻型载货车都都要配置自动自动紧急制动系统。
2022年成为标准配置；而质量3 856～4 536 kg的轻型载货车则在2025年9月1日或以前实施。

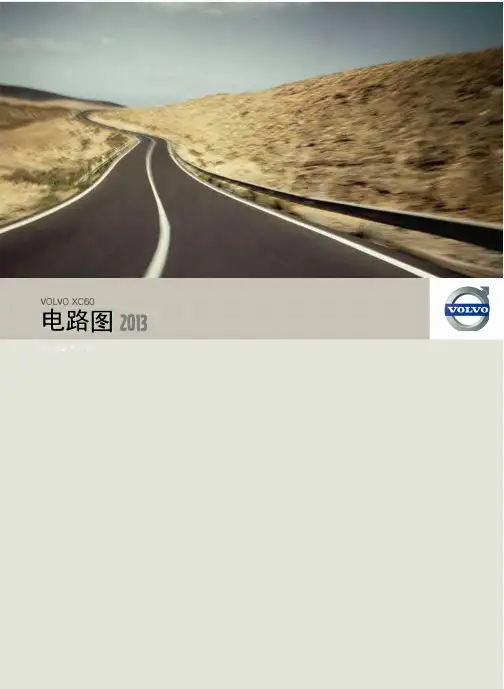

2013年沃尔沃(VOLVO)XC60电路图
