网络工程与系统集成期末大作业
网络工程与系统集成期末大作业.
• • • • • • • •
设计要求： 1）为校园网规划IP地址 2）为校园网设计网络拓扑结构(用VISIO2003画图） 3）为校园网选择适当的网络设备 4）为校园网选择路由协议 5）为校园网选择网络安全措施 论文写作要求： 5000字以上，论文格式请参见校园网---教务处---“本科生 毕业论文（设计）基本格式要求.doc”，(不要中英文摘要） 格式不对拒绝接收，出现雷同一起做零分处理。电子稿以 “学号姓名”.doc(注：保存成WORD2003格式），6月 14日（第16周周二）上课时交打印版，审查合格将电子版 发往jingganglv@，主题“网络工程与系统集成 大作业”
网络工程与系统集成
期末大作业
• 1）某大学具有6个二级学院，分别位于同一城市的4个园区，其中大 学与两个二级学院在同一个园区（园区1），另外两个二级学院位于 另一个园区（园区2），而源自它两个学院分别位于园区3和园区4。
• 2）大学向因特网发布信息并为全校提供有关的信息化服务，每个学 院也自行向因特网发布学院信息并负责学院自己的信息服务，每个学 院都拥有约1500台PC机。 • 3）大学已从CERNET有关机构申请了IPV4地址块 202.113.128.0/24~202.113.137.0/24 • 4)校园网络遵循网络核心层、网络汇聚层、网络接入层的三层结构模 式：选用万兆以太网作为连接大学4个园区的高速主干；选用千兆以 太网作为各个园区的主干，形成大学校园网的汇聚层；选用百兆以太 网LAN作为基本接入形式。大学校园网与因特网具有统一接口，即通 过百兆以太网接入CERNET。

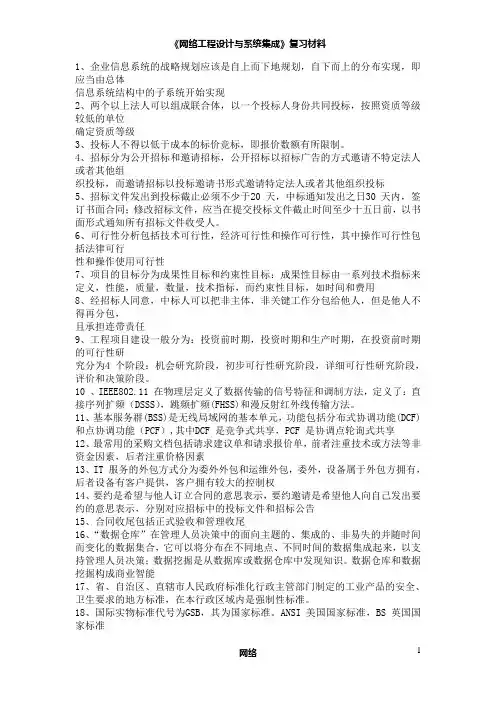

《网络工程设计与系统集成》复习材料
1、企业信息系统的战略规划应该是自上而下地规划，自下而上的分布实现，即应当由总体信息系统结构中的子系统开始实现2、两个以上法人可以组成联合体，以一个投标人身份共同投标，按照资质等级较低的单位确定资质等级3、投标人不得以低于成本的标价竞标，即报价数额有所限制。
4、招标分为公开招标和邀请招标，公开招标以招标广告的方式邀请不特定法人或者其他组织投标，而邀请招标以投标邀请书形式邀请特定法人或者其他组织投标5、招标文件发出到投标截止必须不少于20 天，中标通知发出之日30 天内，签订书面合同；修改招标文件，应当在提交投标文件截止时间至少十五日前，以书面形式通知所有招标文件收受人。
6、可行性分析包括技术可行性，经济可行性和操作可行性，其中操作可行性包括法律可行性和操作使用可行性7、项目的目标分为成果性目标和约束性目标：成果性目标由一系列技术指标来定义，性能，质量，数量，技术指标，而约束性目标，如时间和费用8、经招标人同意，中标人可以把非主体，非关键工作分包给他人，但是他人不得再分包，且承担连带责任9、工程项目建设一般分为：投资前时期，投资时期和生产时期，在投资前时期的可行性研究分为4 个阶段：机会研究阶段，初步可行性研究阶段，详细可行性研究阶段，评价和决策阶段。
10 、IEEE802.11 在物理层定义了数据传输的信号特征和调制方法，定义了：直接序列扩频（DSSS），跳频扩频(FHSS)和漫反射红外线传输方法。
11、基本服务群(BSS)是无线局域网的基本单元，功能包括分布式协调功能(DCF)和点协调功能（PCF）,其中DCF 是竞争式共享，PCF 是协调点轮询式共享12、最常用的采购文档包括请求建议单和请求报价单，前者注重技术或方法等非资金因素，后者注重价格因素13、IT 服务的外包方式分为委外外包和运维外包，委外，设备属于外包方拥有，后者设备有客户提供，客户拥有较大的控制权14、要约是希望与他人订立合同的意思表示，要约邀请是希望他人向自己发出要约的意思表示，分别对应招标中的投标文件和招标公告15、合同收尾包括正式验收和管理收尾16、“数据仓库”在管理人员决策中的面向主题的、集成的、非易失的并随时间而变化的数据集合，它可以将分布在不同地点、不同时间的数据集成起来，以支持管理人员决策；数据挖掘是从数据库或数据仓库中发现知识。
2014网络工程实践期末大作业
“网络工程课程设计”综合大作业2014.4目录1. 背景介绍2. 实验拓扑3. 设备补充4. 详细要求与参考配置5. 参考答案“网络工程课程设计”期末大作业实验拓扑图要求在4月24日前完成背景介绍:某中小型企业.有两个部门,销售部(vlan 10)与行政部(vlan 20).同部门之间采用二层交换网络相连;不同部门之间采用单臂路由方式互访.企业有一台内部web服务器,承载着内部网站,方便员工了解公司的即时信息.局域网路由器启用多种路由协议(静态路由、动态路由协议),并实施路由控制、负载均衡、链路认证、访问限制等功能.企业有一条专线接到运营商用以连接互联网,采用Frame-Relay封装,需要手工设置DLCI与IP的映射.由于从运营商只获取到一个公网IP地址,所以企业员工上网需要做NAT网络地址转换.路由器添加模块：NM-1FE-TXWIC-1TCloud增加模块：PT-Cloud-NM-1S需求介绍:一．基础配置按照拓扑搭建网络：1.为R1/R2/R3/R4/Sw1/Sw2命名.<hostname>2.在Sw1/Sw2上设置特权密文密码cisco.关闭远程访问登录密码.Sw1/Sw2#config terminalSw1/Sw2(config)#enable secret cisco/密文密码Sw1/Sw2(config)#line vty0 15Sw1/Sw2(config-line)#no login /关闭远程密码功能3.配置R1的F0/0,S0/0接口.4.配置R2的F0/0,S0/0接口.5.配置R3的F0/0,F0/1接口.6.配置R4的F0/0,F0/1接口.7.配置PC1/PC2/PC3/PC4/Server的IP地址以及默认网关.(R4/R5的S0/0接口、R1的F1/0.10、R3的F1/0.20接口先不配置)二．交换部分配置1.[Trunk]Sw1与Sw2的F0/11,F0/12接口封装为Trunk.Sw1/Sw2#show interfaces trunk 检查命令2.[STP]观察生成树:指出哪个Switch是根桥;哪个接口是根端口;哪个接口是指定端口;哪个接口是非指定端口.请用PT的注释功能在拓扑相应地方标记.(标记题)a.根桥的条件:一个交换网络中,Bridge-ID最小的交换机成为根桥.Bridge-ID由两部分组成: 优先级+MAC地址.可以show spanning-tree查看.b.选择根端口:根端口是非根桥去往根桥cost最小的端口,每个非根桥上有且只有一个根端口.c.选择指定端口:指定端口是每段链路去往根桥cost最小的端口,每段链路上有且只有一个指定端口.d.选择非指定端口:最后选剩下的就是非指定端口.非指定端口不转发数据.#show spanning-tree可以查看生成树信息.3.[Etherchannel]做Etherchannel捆绑Sw1与Sw2的F0/11,F0/12接口.要求使用Cisco PAGP协议中的主动协商模式.Etherchannel端口间协商使用PAGP(Port Aggregation Protocol，cisco专有)或LACP (Link Aggregation Control Protocol，802.3AD )PAGP的三种模式:•desirable 表示该端口会主动发PAGP数据包与对端进行协商•auto 表示该端口不会主动发PAGP数据包与对端进行协商•on 表示强制将该端口加入etherchannel，不需用PAGP协议与对端进行协商LACP的两种模式:•active 表示该端口会主动发LACP数据包与对端进行协商•passive 表示该端口不会主动发LACP数据包与对端进行协商Sw1/2(config)#interface range f0/11 –12Sw1/2(config-if-range)#channel-group 1 mode desirable检查命令:Sw1/2#show ipinterface brief4.[VTP]在Sw1与Sw2上配置VTP, 域名为CCNA.Sw1作为Server;Sw2作为Client,设置密码为cisco.Sw1(config)#vtpdomain CCNA /VTP域名Sw1(config)#vtpmode server /VTP模式Sw1(config)#vtppassword cisco/VTP密码Sw2(config)#vtpdomainCCNASw2(config)#vtpmode clientSw2(config)#vtppassword cisco检查命令:Sw1/2#show vtpstatusSw1/2#show vtppassword5.[VLAN]创建vlan 10,命名为sales; vlan 20,命名为Admin.并把相应的接口划分到所属vlan中.查看VLAN6.[管理vlan/访问控制]在Sw1上设置管理vlan 10,地址为192.168.1.10/24;管理vlan 20,地址为192.168.2.10/24.做ACL访问控制,要求只有PC1/PC2可以远程访问Sw1.access-list 1 permit host 192.168.1.1access-list 1 permit host 192.168.2.1access-list 1 deny 192.168.0.0 0.0.255.255line vty0 15access-class 1 in7.[单臂路由]配置单臂路由:vlan 10以R1的F1/0.10作为出口网关;vlan 20以R3的F1/0.20作为出口网关.三．路由部分配置[每完成一步须检查配置情况] 1.[默认路由]在R4上配置默认路由,出口指向运营商.R4(config)#ip route 0.0.0.0 0.0.0.0 s0/02.[RIP]在R1/R2/R3/R4上配置RIPv2(关闭自动汇总),使得全网互通[R4与运营商R5的S0/0接口不宣告].3.[等价负载均衡]在R1上观察去往192.168.2.0网络的等价负载均衡现象,请写出实现RIP负载均衡的条件,RIP的Metric是什么.(简答1) RIP负载均衡的条件是两条路径到达目标网络具有相同跳数.RIP的Metric 是跳数.4.[路由控制/浮动静态路由]在R1上为192.168.2.0网络配置浮动静态路由,权值为119,要求所走路径为R1-R4-R3.R1(config)#iproute 192.168.2.0 255.255.255.0 f0/0 119 5.[OSPF]在R1/R2/R3/R4上配置单区域(area 0)OSPF,使得全网互通[R4与运营商R5的S0/0接口不宣告].6.[OSPF]观察R1/R2/R3/R4路由表协议标识:现在是通过什么协议学习到路由信息?为什么?请写出.(简答2)现在是通过OSPF学习到的路由信息.因为OSPF的管理距离是110,比RIP的120,还有浮动静态路由的119权值都要低.所有优选OSPF.7.[OSPF]在R1/R2的串行链路上做OSPF链路认证,密码为cisco.R1/2(config)#interface s0/0R1/2(config-if)#ip ospf authentication-key cisco/设密码R1/2(config-if)#ip ospf authentication /启用认证8.[OSPF]在R1上观察去往192.168.2.0网络只有一条路径.指出是哪一条路径?为什么只有这一条路径?OSPF的Metric是什么?(简答3) OSPF中从R1去往192.168.2.0网络的路径是R1-R4-R3.因为R1与R4之间链路是100M链路,而R1与R2之间的链路是1.544M的串行链路.所以R1-R4-R3的cost值要比R1-R2-R3的cost值小.因此,OSPF中R1去往192.168.2.0网络只有一条路径,优选R1-R4-R3.OSPF的Metric是cost.9.[OSPF]在R1上实现去往192.168.2.0网络的负载均衡.OSPF只支持等价负载均衡,要想实现去往192.168.2.0网络的负载均衡,需要把OSPF两条路径的cost值设置为相同.有两种方法:①修改接口带宽计算值.cost=参考带宽/接口带宽,参考带宽不变,修改R1S0/0的接口带宽计算值R1(config)#interface s0/0R1(config-if)# bandwidth 100000 /修改带宽为100M,与F0/0接口带宽一致.注意此带宽并非修改物理带宽.只是用于计算Metric值.②直接修改接口的cost值R1(config)#interface s0/0R1(config-if)#ipospf cost 1 / F0/0口的cost值是1,所以需要把s0/0口的cost也改为1.两种方法都可以,建议使用第一种.因为以下需求所作EIGRP不等价负载均衡也需要修改接口带宽计算值.10.[EIGRP]在R1/R2/R3/R4上配置EIGRP(关闭自动汇总),使得全网互通.要求使用反掩码宣告准确的接口地址[R4与运营商R5的S0/0接口不宣告].PS:使用反掩码0.0.0.0准确宣告接口地址.11.[EIGRP-非等价负载均衡]在R1上实现去往192.168.2.0网络的非等价负载均衡.由于FS的FD远远大于Successor的FD,即使使用最大阀值variance 128也无法实现不等价负载均衡.所以,必须缩小FS在EIGRP拓扑表中的Metric值.可以通过修改R1的s0/0接口带宽计算值来实现.(OSPF部分已经把s0/0接口的带宽计算值改为100M)R1#show ipeigrp topology可以查看FS与Successor的FD.计算出来variance为17就可实现EIGRP不等价负载均衡.R1(config)#router eigrp 1R1(config-router)# variance 1712.[ACL]在R1上做ACL访问限制:所有用户都可以ping通Server; 除PC1和PC4以外,其他用户都可以访问内部网站.R1(config)#access-list 100 deny host 192.168.1.1 host 10.10.10.10 eq80access-list 100 deny host 192.168.2.2 host 10.10.10.10 eq80access-list 100 permit ipany anyR1(config)#interface f0/1R1(config-if)# ipaccess-group 100 out/拒绝192.168.1.1访问10.10.10.10的TCP 80号端口.拒绝192.168.2.2访问10.10.10.10的TCP 80号端口.允许其他所有的IP流量.如果先写上access-list 100 permit icmpXXXXXXX, 其实没有必要,最后permit ipany any就不会影响其他流量.至此:内网PC全部互联,PC2/PC3可以访问内部网站.三．广域网部分配置1.[PPP]R1/R2的串行链路封装为PPP,做PAP认证.R1为R2创建用户名BBB,密码为222;R2为R1创建用户名AAA,密码为111.R1(config)#username BBB password 222R2(config)#username AAA password 111R1(config)#interface s0/0R1(config-if)#encapsulation pppR1(config-if)#ppp authentication papR1(config-if)#ppp pap sent-username AAA password111R2(config)#interface s0/0R2(config-if)#encapsulation pppR2(config-if)#ppp authentication papR2(config-if)#ppp pap sent-username BBB password 2222.[Frame-Relay]在R4/R5上配置Frame-Relay.要求使用静态匹配方式.R5使用PVC 504,R4使用PVC405.LMI类型使用Ansi.R4(config)#interface s0/0R4(config-if)#encapsulation frame-relayR4(config-if)#frame-relay map ip200.1.1.2 405 broadcastR4(config-if)#frame-relay lmi-type ansiR5(config)#interface s0/0R5(config-if)#encapsulation frame-relayR5(config-if)#frame-relay map ip200.1.1.1 504 broadcastR5(config-if)#frame-relay lmi-type ansi /PS:如已存在动态map,可用clearframe-relay inarp刷新匹配表,PT5.3无法关闭FR的动态学习功能.3.[OSPF]在R4上做OSPF默认路由宣告(default-information originate),使得其他OSPF路由器得知有一默认路由指向运营商.R4(config)#router ospf 1R4(config-router)#default-information originate/检查R1/2/3上路由表有O*E20.0.0.0/0 路由,说明默认宣告成功.4.[NAT]在R4上配置NAT,使得企业内部所有PC都能上网(ping通运营商的200.1.1.2), Server不能连接外网.R4(config)#access-list 1 deny host 10.10.10.10access-list 1 permit anyip natinside source list 1 interface Serial0/0 overloadR4(config)interface range f0/0 –1R4(config-if-range)#ip nat insideR4(config)#interface s0/0R4(config-if)#ip nat outside测试:在PC1/2/3/4和Server上ping一下运营商的地址200.1.1.2最终情况:内网PC全部互联,PC2/PC3可以访问内部网站.。

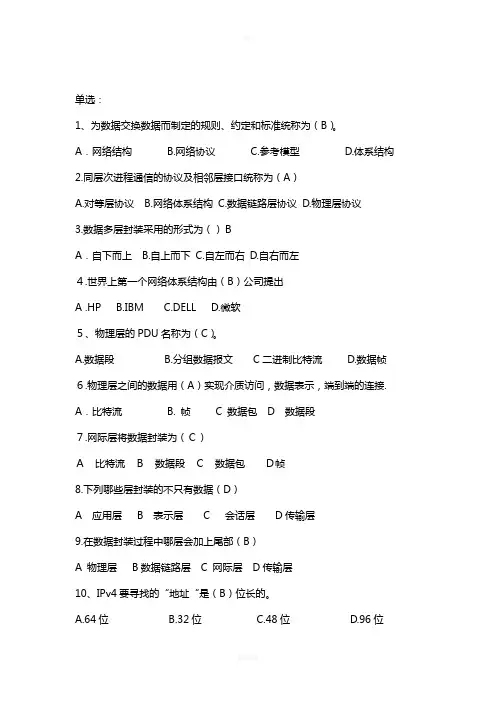

网络系统集成练习题及答案
单选：1、为数据交换数据而制定的规则、约定和标准统称为（B）。
A．网络结构 B.网络协议 C.参考模型 D.体系结构2.同层次进程通信的协议及相邻层接口统称为（A）A.对等层协议B.网络体系结构C.数据链路层协议D.物理层协议3.数据多层封装采用的形式为（）ＢA．自下而上 B.自上而下C.自左而右D.自右而左４.世界上第一个网络体系结构由（B）公司提出A .HP B.IBM C.DELL D.微软５、物理层的PDU名称为（C）。
A.数据段B.分组数据报文C二进制比特流 D.数据帧６.物理层之间的数据用（A）实现介质访问，数据表示，端到端的连接. A．比特流 B. 帧 C 数据包 D 数据段７.网际层将数据封装为（Ｃ）Ａ比特流Ｂ数据段Ｃ数据包Ｄ帧8.下列哪些层封装的不只有数据（D）A 应用层B 表示层C 会话层D传输层9.在数据封装过程中哪层会加上尾部（B）A 物理层B数据链路层 C 网际层D传输层10、IPv4要寻找的“地址“是（B）位长的。
A.64位B.32位C.48位D.96位11. IPV6要寻找的“地址”是（C）位长的。
A 48B 64C 128D 36１2.传输层的PDU特定名称是（）AA 数据段B 分组报文C 数据帧D 比特流１3.C类地址的最大主机数目是（）CA 250B 252C 254 D256１4.OSI体系结构分为应用层，表示层，会话层，传输层，网络层，（B），物理层A IP层B 数据链路层C 网际层D 网络接口层１5、系统集成是将（A）和网络软件系统性地组合成整体的过程。
A．网络设备 B.交换机 C.路由器 D.服务器１6、下列（Ｄ）不是ＤＮＳ的组成部分。
Ａ．域名空间Ｂ．名字服务器Ｃ．解析程序Ｄ．ｉｐ地址１7、下列（Ｃ）不是子网划分后的ｉｐ地址的组成部分。
Ａ．网络号Ｂ．主机号Ｃ．端口号Ｄ．子网号１8、ＡＲＰ协议是从（Ａ）的解析。
Ａ．ｉｐ地址到ＭＡＣ地址Ｂ．ＭＡＣ地址到ｉｐ地址Ｃ．源地址到目的地址Ｄ．目的地址到源地址１9.RARP是（）协议 BA. 地址解析协议B.反地址解析协议C超文本传输协议D.文件传输协议20 DNS用于将( B)A IP地址转换为主机名B 主机名转换为IP地址C 网络拥塞控制D 路由控制21、ＡＲＰ协议采用（Ｄ）传播消息。
网络工程基础期末考试复习题及参考答案精选全文
可编辑修改精选全文完整版网络工程基础（A）期末考试复习题及参考答案一、单选题1.(2分)802系列标准是由（）制定的。
A. EIAB. TIAC. IEEED. ISO参考答案：C2.(2分)（）受天气和大气层影响较大。
A. 同轴电缆B. 光纤C. 双绞线D. 无线电参考答案：D3.(2分)在多点线路连接方式中，若所有的站点可以轮流占用线路发送数据的方式是（）。
A. 频分复用B. 波分复用C. 时分复用D. 码分复用参考答案：C4.(2分)下列地址中是C类地址的是（）A. 112.213.12.23B. 210.123.23.12C. 23.123.213.23D. 156.123.32.12参考答案：B5.(2分)一个网络划分子网后，其掩码为：255.255.192.0，则主机位为（）位。
A. 16B. 12C. 14D. 10参考答案：C6.(2分)数据链路层以（）为主的传输信息单位。
A. 报文B. 字符C. 帧D. 比特参考答案：C7.(2分)IP地址202.117.1.3，子网掩码255.255.255.128，则子网地址为（）。
A. 202.117.1.65B. 202.117.1.0C. 202.117.1.128D. 202.117.1.169参考答案：B8.(2分)一个C类地址的网络划分子网后，其掩码为：255.255.255.224，则子网位为（）位。
A. 4B. 3C. 1D. 2参考答案：B9.(2分)（）协议是属于传输层，且是一种面向非连接的协议，它不提供可靠的数据传输。
A. ARPB. TCPC. UDPD. IP参考答案：C10.(2分)对于标准A类地址的网络，其子网掩码可以简单表示为（）。
A. /24B. /32C. /16D. /8参考答案：D11.(2分)划分局域网和广域网主要依据的是（）。
A. 网络硬件B. 网络覆盖范围C. 网络软件D. 网络应用参考答案：B12.(2分)一个IP地址为133.10.10.1，是（）类地址。
【网络工程】期末考试必考试卷及答案多套
【网络工程】期末考试必考试卷及答案多套大学计算机网络工程期末试卷一、选择题（每小题均有且只有一个正确答案，共20小题，每小题1分，共计20分）1.下列关于IEEE 802.11无线局域网使用的无线信道的叙述，不正确的是 D 。
(A) 目前802.11无线局域网使用了2.4～2.5GHz和5.725～5.875GHz无线频段(B) 802.11无线局域网使用的无线频段不需经过申请就能使用(C) 每个国家和地区允许使用的802.11无线局域网频段是不一定相同(D) 设计组建一个具有多个AP的无线局域网时，相互覆盖的AP 可以使用相同的无线频段2.下列关于RTS/CTS机制的叙述，不正确的是 A 。
(A) RTS/CTS机制是CSMA/CA协议的一部分(B) RTS/CTS机制的主要作用是解决无线局域网中“暴露节点”问题(C) RTS/CTS机制适合于传输较大的帧时使用(D) 以上均不正确3.分发系统主要的作用是连接无线局域网延伸服务集中的 B 。
(A) 工作站(B) 接入点（AP）(C) 无线介质(D) 以上均不是4.综合布线系统在计算机信息系统中属于 D 。
(A) 管理平台(B) 系统平台(C) 传输平台(D) 网络平台5.在综合布线系统中，从某一建筑物中的主配线架延伸到另外一些建筑物的主配线架的连接系统被称为 A 。
(A) 建筑群子系统(B) 工作区子系统(C) 水平子系统(D) 垂直干线子系统6.10Base-2以太网的最大网段距离为 A 。
(A) 185米(B) 500米(C) 200米(D) 100米7.OSI参考模型中第5层为 C 。
(A) 网络层(B) 数据链路层(C) 会话层(D) 表示层8.常用的网络连通性测试命令是通过 C 协议来实现的。
(A) TCP (B) UDP (C) ICMP (D) ARP9.在IEEE 802.3以太网中，工作站在发送帧之前，需要 C 。
(A) 先等待冲突(B) 等待一个令牌(C) 先侦听传输媒体(D) 先接收一个帧10.在尚未对交换机、路由器设置IP地址的情况下，通常只能通过C 对其进行访问。
网络系统集成练习题及答案
单选：1、为数据交换数据而制定的规则、约定和标准统称为（B）。
A．网络结构 B.网络协议 C.参考模型 D.体系结构2.同层次进程通信的协议及相邻层接口统称为（A）A.对等层协议B.网络体系结构C.数据链路层协议D.物理层协议3.数据多层封装采用的形式为（）ＢA．自下而上 B.自上而下C.自左而右D.自右而左４.世界上第一个网络体系结构由（B）公司提出A .HP B.IBM C.DELL D.微软５、物理层的PDU名称为（C）。
A.数据段B.分组数据报文C二进制比特流 D.数据帧６.物理层之间的数据用（A）实现介质访问，数据表示，端到端的连接.A．比特流 B. 帧 C 数据包 D 数据段７.网际层将数据封装为（Ｃ）Ａ比特流Ｂ数据段Ｃ数据包Ｄ帧8.下列哪些层封装的不只有数据（D）A 应用层B 表示层C 会话层D传输层9.在数据封装过程中哪层会加上尾部（B）A 物理层B数据链路层 C 网际层D传输层10、IPv4要寻找的“地址“是（B）位长的。
A.64位B.32位C.48位D.96位11. IPV6要寻找的“地址”是（C）位长的。
A 48B 64C 128D 36１2.传输层的PDU特定名称是（）AA数据段 B 分组报文 C 数据帧 D 比特流１3.C类地址的最大主机数目是（）CA 250B 252C 254 D256１4.OSI体系结构分为应用层，表示层，会话层，传输层，网络层，（B），物理层A IP层B 数据链路层C 网际层D 网络接口层１5、系统集成是将（A）和网络软件系统性地组合成整体的过程。
A．网络设备 B.交换机 C.路由器 D.服务器１6、下列（Ｄ）不是ＤＮＳ的组成部分。
Ａ．域名空间Ｂ．名字服务器Ｃ．解析程序Ｄ．ｉｐ地址１7、下列（Ｃ）不是子网划分后的ｉｐ地址的组成部分。
Ａ．网络号Ｂ．主机号Ｃ．端口号Ｄ．子网号１8、ＡＲＰ协议是从（Ａ）的解析。
Ａ．ｉｐ地址到ＭＡＣ地址Ｂ．ＭＡＣ地址到ｉｐ地址Ｃ．源地址到目的地址Ｄ．目的地址到源地址１9.RARP是（）协议 BA. 地址解析协议B.反地址解析协议C超文本传输协议D.文件传输协议20 DNS用于将( B)A IP地址转换为主机名B 主机名转换为IP地址C 网络拥塞控制D 路由控制21、ＡＲＰ协议采用（Ｄ）传播消息。
网络组建期末大作业
题目：一个校园网络设计规划书学生姓名：史召满学号： 201032150专业班级： 10级计算机网络技术指导教师：王老师设计时间： 2012年第一学期一、课程设计的目的与意义本校园网设计应达到的目的有以下几点:1、对校园内各种网络进行统一管理。
2、对现有校园内各种网络进行规划、设计出校园网拓扑结构。
3、通过网络中心的交换机可以方便的将学校的各个办公室、计算机机房和网络设备连接起来。
4、使学校所有的计算机可以通过服务器进行互相之间的访问，将大家所需要的软件、资料存放在服务器上供大家随时使用。
5、利用校园网络建立现代化的、科学的教学环境，加强信息的传递与交流。
6、通过校园网为周边地区的企事业单位提供广泛的网络信息服务。
二、本校园网设计的意义在于：在当今信息产业蓬勃发展的今天，信息已经成为一种关键性的战略资源，计算机技术在人们的生活中已经起到了越来越重要的作用。
校园作为知识基地和人才基地，它理应成为代表信息产业应用最成功的典范。
一所成功的学校不仅在学术上、教育上要力争上游，更应在管理上上一个台阶。
利用各种成熟的技术带动学校各单位、各部门的电脑化管理，通过校园信息网，将各处的电脑联成一个数据网，实现各类数据的统一性和规范性；教职员工和学生可共享各种信息，极易进行各种信息的教流、经验的分享、讨论、消息的发布、工作流的自动实现和协同工作等，从而有效地提高学校的现代化管理水平和教学质量，增强学生学习的积极性、主动性，为信息时代培育出高素质的人才。
在学校中建立计算机网络已经是十分迫切的需要：计算机和网络已经成为各行各业在工作中的工具，是否掌握计算机的技术和应用，已经成为衡量一个从业者是否合格的重要标识。
作为培养人才的基地，在校园中就让学生接触计算机、计算机网络，对于培养合格的人才无疑是十分重要的；在现在这个知识爆炸的社会中，对于合格人才的要求越来越多，需要他们掌握大量的各类知识，在教育中需要提高教学效率。
现在出现了许多新的教学方法，以各种方式提高学生对知识的掌握速度，在与前人同样的时间内，掌握比前人更多的知识，而这些教学方法，需要利用计算机网络才能实现；高等院校除了作为人才培养基地外，也是重要的科研基地，每年有大量的课题在高校中进行，研究人员需要收集资料、与同行交流研究心得等，促使研究的进展，作为全球最大的信息源和交流方式，计算机网络正是最合适的选择；学校、尤其是高等学校，作为一个实体都有比较大的规模，人员繁多，各类事务也非常多，但经费一般比较紧张，比其他行业更需要提高管理效率，在日常管理中节约经费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
期末大作业
• 1）某大学具有 个二级学院，分别位于同一城市的 个园区，其中大 某大学具有6个二级学院 分别位于同一城市的4个园区 个园区， 某大学具有 个二级学院， 学与两个二级学院在同一个园区（园区1）， ），另外两个二级学院位于 学与两个二级学院在同一个园区（园区 ），另外两个二级学院位于 另一个园区（园区2），而其它两个学院分别位于园区3和园区 ），而其它两个学院分别位于园区 和园区4。 另一个园区（园区 ），而其它两个学院分别位于园区 和园区 。 • 2）大学向因特网发布信息并为全校提供有关的信息化服务，每个学 大学向因特网发布信息并为全校提供有关的信息化服务， 大学向因特网发布信息并为全校提供有关的信息化服务 院也自行向因特网发布学院信息并负责学院自己的信息服务， 院也自行向因特网发布学院信息并负责学院自己的信息服务，每个学 院都拥有约1500台PC机。 院都拥有约 台 机 • 3）大学已从CERNET有关机构申请了 ）大学已从 有关机构申请了IPV4地址块 有关机构申请了 地址块 202.113.128.0/24~202.113.137.0/24 • 4)校园网络遵循网络核心层、网络汇聚层、网络接入层的三层结构模 校园网络遵循网络核心层、网络汇聚层、 校园网络遵循网络核心层 选用万兆以太网作为连接大学4个园区的高速主干 个园区的高速主干； 式：选用万兆以太网作为连接大学 个园区的高速主干；选用千兆以 太网作为各个园区的主干，形成大学校园网的汇聚层； 太网作为各个园区的主干，形成大学校园网的汇聚层；选用百兆以太 作为基本接入形式。 网LAN作为基本接入形式。大学校园网与因特网具有统一接口，即通 作为基本接入形式 大学校园网与因特网具有统一接口， 过百兆以太网接入CERNET。 过百兆以太网接入 。
• • • • • • • •
设计要求： 设计要求： 1）为校园网规划IP地址 2）为校园网设计网络拓扑结构(用VISIO2003画图） 3）为校园网选择适当的网络设备 4）为校园网选择路由协议 5）为校园网选择网络安全措施 论文写作要求： 论文写作要求： 5000字以上，论文格式请参见校园网---教务处---“本科生 毕业论文（设计）基本格式要求.doc”，(不要中英文摘要） 格式不对拒绝接收，出现雷同一起做零分处理。电子稿以 “学号姓名”.doc(注：保存成WORD2003格式），6月 14日（第16周周二）上课时交打印版，审查合格将电子版 发往jingganglv@，主题“网络工程与系统集成 大作业”
