桥梁基础及下部构造技术施工方案3-3
基础及下部施工方案新

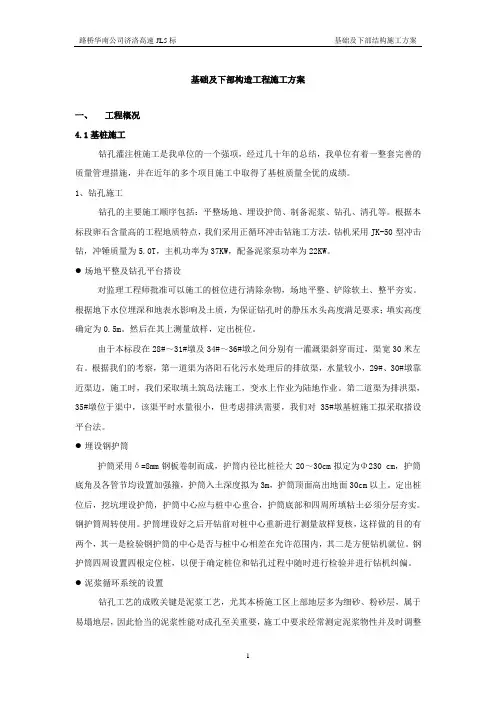

基础及下部构造工程施工方案一、工程概况4.1基桩施工钻孔灌注桩施工是我单位的一个强项，经过几十年的总结，我单位有着一整套完善的质量管理措施，并在近年的多个项目施工中取得了基桩质量全优的成绩。
1、钻孔施工钻孔的主要施工顺序包括：平整场地、埋设护筒、制备泥浆、钻孔、清孔等。
根据本标段卵石含量高的工程地质特点，我们采用正循环冲击钻施工方法。
钻机采用JK-50型冲击钻，冲锤质量为5.0T，主机功率为37KW，配备泥浆泵功率为22KW。
●场地平整及钻孔平台搭设对监理工程师批准可以施工的桩位进行清除杂物，场地平整、铲除软土、整平夯实。
根据地下水位埋深和地表水影响及土质，为保证钻孔时的静压水头高度满足要求；填实高度确定为0.5m。
然后在其上测量放样，定出桩位。
由于本标段在28#～31#墩及34#～36#墩之间分别有一灌溉渠斜穿而过，渠宽30米左右。
根据我们的考察，第一道渠为洛阳石化污水处理后的排放渠，水量较小，29#、30#墩靠近渠边，施工时，我们采取填土筑岛法施工，变水上作业为陆地作业。
第二道渠为排洪渠，35#墩位于渠中，该渠平时水量很小，但考虑排洪需要，我们对35#墩基桩施工拟采取搭设平台法。
●埋设钢护筒护筒采用δ=8mm钢板卷制而成，护筒内径比桩径大20～30cm拟定为Φ230 cm，护筒底角及各管节均设置加强箍，护筒入土深度拟为3m，护筒顶面高出地面30cm以上。
定出桩位后，挖坑埋设护筒，护筒中心应与桩中心重合，护筒底部和四周所填粘土必须分层夯实。
钢护筒周转使用。
护筒埋设好之后开钻前对桩中心重新进行测量放样复核，这样做的目的有两个，其一是检验钢护筒的中心是否与桩中心相差在允许范围内，其二是方便钻机就位。
钢护筒四周设置四根定位桩，以便于确定桩位和钻孔过程中随时进行检验并进行钻机纠偏。
●泥浆循环系统的设置钻孔工艺的成败关键是泥浆工艺，尤其本桥施工区上部地层多为细砂、粉砂层，属于易塌地层，因此恰当的泥浆性能对成孔至关重要，施工中要求经常测定泥浆物性并及时调整泥浆物性到要求标准。
桥梁基础及下部结构施工方案
桥梁基础及下部结构施工方案一、工程概况桥面铺装采用 10cm C40 混凝土+防水层+10cm 沥青混凝土，桥面两侧设置 A 级钢筋混凝土防撞护栏，桥面设置双向 2%横坡。
施工内容：（一）道路及排水工程接线路面结构为：10cm 的面层结构+18cm 水泥稳定基层+18cm 水泥稳定底基层，接线道路的起终点的设计高程与现有高程一致，需要凿除路面结构层 28cm，且凿除长度不少于 2m，加铺玻纤格栅然后再加铺水泥稳定基层及面层，老路加高大于 28cm的，需要切除沥青面层，再加铺水泥稳定层及面层。
主线沥青混凝土面层采用两层结构，分别为：上面层选用 AC-13C 沥青混凝土，厚度 4cm；下面层选用 AC-20C 中粒式沥青混凝土，厚度 6cm。
层间设置粘结层，下设置封层，封层厚度 0.6cm，土路肩采用 C20 混凝土硬化，厚度 10cm。
基层采用水泥稳定级配碎石，水泥剂量 5%～3.5%，厚度为 18cm；底基层填方采用 3%～3.5%的水泥稳定级配碎石，厚度为 18cm。
（二）桥涵工程本次工程沿线共 1 座桥梁，为穿芳峪桥，桥梁技术状况评定为 2 类，本次拆除原穿芳峪桥，改建后穿芳峪桥全桥长 22.04m，桥宽为 13.0m，上部结构 2x8.0m 预制空心板简支梁，桥面连续，每片梁宽 0.99m，每孔共 13 片组成；下部构造采用实体墩、U 台，基础采用扩大基础。
墩台盖梁高度 0.5cm，长度 13.6，桥墩盖梁宽度 1.3 米，桥台盖梁宽度 1.5 米。
桥面铺装采用 10cm C40 混凝土+防水层+10cm 沥青混凝土，桥面两侧设置 A 级钢筋混凝土防撞护栏，桥面设置双向 2%横坡。
二、技术准备（1）组建以项目经理、项目技术负责人为核心的技术管理体系，下设工程部、质量技术部、安全环保部、材料部、党办综合办公室、测量队等分支部门。
（2）审查施工图纸，提出合理化建议，取得建设单位和设计单位同意，以达到节约投资、加快进度、保证质量和施工简便的目的，并提出合理性的审图意见。
桥梁桥墩基础及下部构造施工方案
桩基础设计方案
桩型选择
根据地质条件、荷载和施工条件，选择适当 的桩型，如钻孔桩、挖孔桩等。
承载力验算
对桩进行承载力验算，包括竖向承载力和水 平承载力。
桩径和桩长设计
根据荷载和地质条件，计算桩径和桩长，并 进行优化。
施工工艺
确定桩基础的施工工艺，包括成孔、钢筋笼 制作与安装、混凝土浇筑等。
沉井基础设计方案
包括场地平整、测量放样、材料设备采购 与储备等。
按照设计要求和选定的施工方法，进行钻 孔、挖孔或沉井等桩基施工。
承台施工
桥墩施工
在桩基完成后，进行承台钢筋绑扎、模板 安装、混凝土浇筑等工序。
在承台基础上，进行桥墩钢筋绑扎、模板安 装、混凝土浇筑等工序，注意桥墩的垂直度 和外观质量。
关键节点控制措施
对供应商进行资质审查，确保 其具备相应的生产能力和质量 保证能力。
对符合要求的供应商进行比价 和谈判，选择性价比高的供应 商进行合作。
与供应商签订采购合同，明确 双方的权利和义务，确保采购 过程的顺利进行。同时，建立 采购进度跟踪和质量控制机制 ，确保材料设备按时到货并满 足质量要求。
2023
PART 06
地下水评估
调查桥梁建设区域的地下 水情况，评估其对桥梁基 础施工的影响。
风险因素分析
不良地质作用
分析桥梁建设区域是否存在滑坡 、泥石流、岩溶等不良地质作用 ，评估其对桥梁安全性的影响。
特殊性岩土
分析桥梁建设区域是否存在软土 、膨胀土、冻土等特殊性岩土， 评估其对桥梁基础施工的影响。
地震效应
考虑桥梁建设区域的地震烈度和 地震动参数，评估地震对桥梁稳
2023
桥梁桥墩基础及下部 构造施工方案
某分离式立交桥基础及下部构造施工方案
某分离式立交桥基础及下部构造施工方案一、工程概况1、XX跨线桥简介本桥为渝湛高速公路主干线上跨桥，与渝湛高速公路交于K1+000，即跨线桥K1+000＝广湛高速公路XX。
跨线桥起止桩号为K0+966.71―K1+033.29，全长66.58米，桥跨组合为15+32.5+15m，在桥台处设2道埋入式弹塑体伸缩缝。
桥面全宽为8m，桥面净宽为7m。
下部构造为斜腿与基础采用钢筋砼铰接、重力式桥台、配扩大基础，斜腿为等宽（6.5m）变高度实体板。
2、地形、地貎本桥地处于微丘地带，山体低矮浑圆，无明显脊线。
3、主要工程数量主要工程数量包括：斜腿砼58.5 m3，台帽及耳墙C25砼17.5 m3，砼铰座C30砼33.9 m3，墩台身及基础C20片石砼962.2m3。
4、施工条件跨线桥附近有村道经过，村道宽度5米，可用作施工便道。
5、工程特点本桥基础以下为亚砂层，承载力较差，斜腿基础与桥台基础为一整体。
二、施工组织1、项目经理部投入该工程的现场主要管理人员见下表：现场主要管理人员一览表2、劳动力组织根据本项目工程量和工期要求，计划配备技术工人及其他主要劳动力99人，具体配置详见下页附表：3、投入的机械设备本项目施工拟投入以下机械设备：4、砼的生产及运输方法本桥砼由设于东坡岭互通立交桥东南侧的砼搅拌站集中拌和、搅拌车运输至施工现场，运距约1000米。
三、施工进度计划计划2004年7月15日开始正式施工，8月30日完成主梁体全部砼浇注。
进度计划横道图如下：四、施工方法（后附施工工艺流程图）1、墩台基础施工（1）、测量放样：墩台基础施工前，由测量工程师进行测量放样，准确测放出基础平面位置请监理工程师验收。
经监理工程师验收合格并打好保护桩后可进行基础开挖。
（2）、基坑开挖：本桥桥台基础与斜腿基础连成一整体，为明挖扩大基础。
由于扩大基坑深度较大，挖掘机分两次开挖基坑，挖好基坑以后人工将基底预留的土方（俗称“一锹土”）突击挖除，清理至设计基底底标高，然后进行地基承载力检验。
桥梁桥台基础及下部构造
施工方案一、编制依据1、上海市政工程设计研究院提供的尉许高速公路两阶段施工设计图、其设计交底报告及踏勘现场所获得的资料数据。
2、投标文件和各公路工程施工技术质量规范。
3、交通部颁发的现行规范、规程、规则、验标。
4、我公司拥有的科技工法成果和现有的管理水平、劳力设备、技术能力，以及长期从事高速公路建设所积累的丰富的施工经验。
二、工程概况K58+325.5分离式立交桥0#台下部结构为肋板式台2个；基础为φ1.2m钻孔桩116延米/4根；承台1个；台帽1个。
三、施工准备安排1、施工用水和生活用水均以打水井为主，所有用水在使用前，需对水质进行化验，满足施工和生活用水标准方能使用。
2、从附近村庄接电，并自备部分发电机。
3、平整场地。
4、本工程主要人员5、计划开工时间：2004年4月1日，完工时间：2004年8月1日。
四、施工方法（一）、桩基施工1、钻孔灌注桩施工工艺流程图钻孔灌注桩施工工艺流程图2、基础施工钻孔灌注桩根据地质情况、设计桩径、桩长及钻机性能，采取以旋转钻机成孔，混凝土灌注采用导管水下灌注方法，导管采用φ300mm 导管（接头为丝扣连接、橡胶圈密封）2台钻机共配备导管总长60m 。
（1）施工准备①场地布置及平整：根据墩台位置及现场情况，合理布置电路、水路、场地、开挖沉碴池和泥浆池、建立泥浆循环系统，沉碴池和泥浆池的容积大小根据钻进速度和泥浆泵的流量来确定。
②桩位测量和埋设护筒：场地平整符合要求后，即进行测量放样，用长木桩准确标出各桩位中心，定位准确后埋设护筒，护筒采用3～5mm 钢板卷制而成，其内径应比钻头大20cm ，埋设深度应符合规范要求，护筒顶高出地下水位1.5～2.0m,并高出施工地面0.3m 。
护筒埋好后，需进行桩位中心复测，如有误差进行调整。
③钻机就位：钻机安装就位前进行检查和维修，钻机对位与设计钻孔中心位置误差不超过5cm ，就位后顶端用缆风绳对称拴牢拉紧，以使钻机保证平稳。
（2）钻孔设备的选择根据本合同段桩基施工的桩长、桩径及工程地质条件，拟选定1台GPS-15型旋转钻机（每台钻机配备一台性能完好的砂石泵及二台泥浆泵）、1台备用发电机及60m 长直径为30cm 的导管，导管两端用丝扣连接，并垫橡胶圈以保证接头不漏水。
公路桥梁下部结构专项施工方案
桥梁下部构造专题施工方案1 钻孔灌注桩施工措施1.1准备工作：工作内容包括钻机平台、制作和埋设护筒、制备泥浆三个项目。
钻机平台旳平面尺寸按桩基设计旳平面尺寸、结合钻机底座平面尺寸、钻机移位规定、施工措施及其他机具设施布置等状况确定。
钻机场地为陆地时，平整场地，清除杂物，夯打密实，防止钻机产生不均匀沉陷。
场地为陡坡时，用枕木或木排架搭设结实稳定旳工作平台。
在水中钻孔时，搭设水上工作平台，首先运用打桩船将临时钢管桩打入就位，然后搭设临时钻机工作平台，平台保证能支承钻孔机械、护筒加压、钻孔操作、吊放钢筋笼以及灌注水下砼时也许产生旳重量，并有足够旳刚度，保持稳定。
栈桥搭设，用直径18cm木桩用木夯打入水中，构成满堂式支架，上铺20cm×20cm方木作为纵梁，纵梁上铺5cm厚木板构成栈桥，栈桥设计应满足钻机和小型设备在其上行走旳规定。
1.2制作和埋设护筒护筒是钻孔灌注桩施工旳重要环节之一，有固定桩位、导向钻头、隔离地面水并保证孔内水头高出施工水位一定高度，形成静水压力，以保证孔壁不致坍塌。
在施工过程中往往由于护筒埋设不规范，发生坍孔、偏位等事故，导致不必要旳损失。
因此要将护筒旳制作和埋设作为钻孔灌注桩施工中旳重点项目来抓。
1.2.1护筒旳材料和制作旱地及浅水钻孔桩一律采用钢护筒，深水钻孔桩采用钢筋砼护筒和钢护筒相结合。
护筒内径比钻孔桩设计直径大20-40cm，每节护筒旳高度，一般为1.5m-3m, 视详细状况确定。
两节或多节护筒相接时，采用电焊加密水性材料连接，保证护筒有足够旳刚度并不漏水。
1.2.2导向架根据本协议段水文地质状况，护铜下沉长度在5m左右。
为保证钻孔桩旳施工精度不超过容许误差范围，首先要保证护筒旳下沉精度。
为此，护筒采用导向架导向下沉。
1.2.3护筒旳埋设陆上部份：Ⅰ.先精确放样定准，设置保护桩后，用人工开挖；Ⅱ.护筒就位，复查对中无误后，回填粘土并扎实，护筒顶面规定高出地面2.0m。
桥梁下部构造技术交底及施工方案二级技术交底
桥梁下部构造技术交底及施工方案二级技术交底桥梁是连接两地的重要交通设施，其下部构造是承担桥梁重量并将荷载传导到桥墩或基础上的组成部分。
下面将详细介绍桥梁下部构造技术交底及施工方案。
一、技术交底1.桥梁下部构造的设计原则：按照经济、合理和安全的原则设计桥梁下部构造，确保其能够承受设计荷载并保持结构的稳定性。
2.下部构造的主要组成部分：下部构造包括桥墩、桥台、河床基础等。
桥墩用于承受上部结构的荷载，并将荷载传导到桥台或地基上，桥台连接桥墩，将荷载均匀传递到地基上，河床基础则用于承受河流水流荷载。
3.桥墩的构造要求：桥墩应按照设计要求进行施工，采用混凝土浇筑或钢筋混凝土浇筑。
桥墩的设计高度、形状和数量应满足承载力、稳定性和外形要求。
4.桥台的构造要求：桥台应具备良好的承载力和稳定性，采用钢筋混凝土浇筑。
桥台的宽度和高度应满足设计要求，并进行适当的荷载试验以验证其承载能力。
5.河床基础的施工要求：河床基础应满足抗冲刷和承载能力的要求。
施工时需要先进行河床清淤，然后通过浇筑石子、砂石和混凝土等材料形成稳定的基础。
二、施工方案1.施工准备工作：确定施工队伍、材料供应和设备调配，编制详细施工方案，安排好施工进度和质量控制计划。
2.桥墩施工：首先进行桥墩的地基处理，清理基础，填补坑洞，确保基础平整稳固。
然后进行桥墩的模板搭设和钢筋绑扎，定位精确，确保墩身垂直度。
最后进行混凝土浇筑，采用振捣等工艺保证混凝土的密实性和质量。
3.桥台施工：桥墩完成后，进行桥台的施工。
首先进行桥台的地基处理，清理基础并修补不平整的部分。
然后进行模板搭设和钢筋绑扎，确保桥台的形状和强度。
最后进行混凝土浇筑，采用振捣等工艺使混凝土紧密结实，确保桥台的承载能力。
4.河床基础施工：桥台完成后，进行河床基础的施工。
首先进行河床的清淤工作，将河床中的杂质清理干净，如有必要，可以进行石子和砂石的填充。
然后利用水泥进行浇筑，确保基础的稳定和承载能力。
桥梁基础及下部构造施工方案汇总
桥梁基础及下部构造施工方案汇总
一、前言
桥梁是连接两岸的重要交通设施，其基础及下部构造施工方案至关重要。
本文就桥梁基础及下部构造的施工方案进行总结汇总。
二、桩基础施工方案
1.桩基础是桥梁下部结构的重要组成部分，施工方案主要包括：
–选择合适的施工机械和设备；
–确定桩基埋设深度和直径；
–制定桩基施工的基本流程；
–注意桩基础施工中的安全风险和质量控制。
三、桥墩施工方案
1.桥墩是支撑整个桥梁上部结构的重要构件，其施工方案包括：
–确定桥墩的形式和材料；
–制定桥墩的施工工艺和流程；
–控制桥墩施工过程中的质量和安全要求。
四、桥台施工方案
1.桥台作为连接桥梁上部和下部的重要构件，施工方案包括：
–确定桥台的结构形式和尺寸；
–制定桥台的施工工艺和流程；
–控制桥台施工中的质量和安全风险。
五、总结
桥梁基础及下部构造的施工方案对于保证桥梁的安全和可靠使用至关重要，施工过程中需严格按照设计要求和施工规范操作，确保质量和安全。
希望本文总结的施工方案能够为桥梁工程的实施提供一定的参考和指导。
以上是桥梁基础及下部构造施工方案的汇总，希望对读者有所帮助。
