超声波在车辆测速中的应用

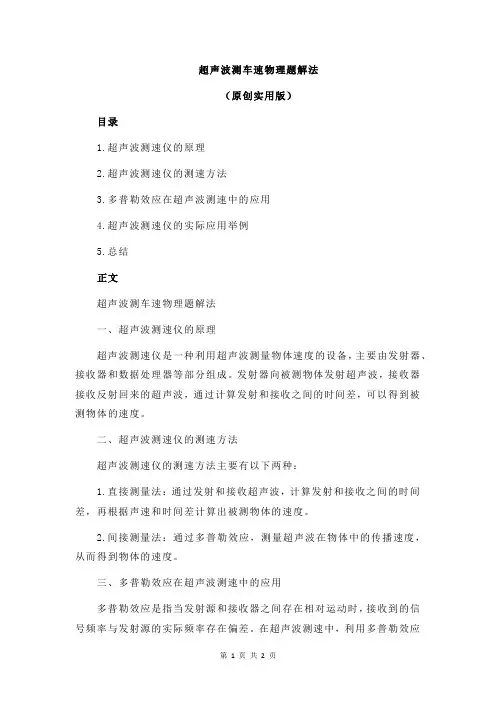

超声波测车速物理题解法
超声波测车速物理题解法（原创实用版）目录1.超声波测速仪的原理2.超声波测速仪的测速方法3.多普勒效应在超声波测速中的应用4.超声波测速仪的实际应用举例5.总结正文超声波测车速物理题解法一、超声波测速仪的原理超声波测速仪是一种利用超声波测量物体速度的设备，主要由发射器、接收器和数据处理器等部分组成。
发射器向被测物体发射超声波，接收器接收反射回来的超声波，通过计算发射和接收之间的时间差，可以得到被测物体的速度。
二、超声波测速仪的测速方法超声波测速仪的测速方法主要有以下两种：1.直接测量法：通过发射和接收超声波，计算发射和接收之间的时间差，再根据声速和时间差计算出被测物体的速度。
2.间接测量法：通过多普勒效应，测量超声波在物体中的传播速度，从而得到物体的速度。
三、多普勒效应在超声波测速中的应用多普勒效应是指当发射源和接收器之间存在相对运动时，接收到的信号频率与发射源的实际频率存在偏差。
在超声波测速中，利用多普勒效应可以测量物体的速度。
四、超声波测速仪的实际应用举例假设一辆汽车在高速公路上行驶，我们用超声波测速仪测量汽车的速度。
首先，我们发射超声波，并在 0.2 秒后接收到反射回来的超声波，此时汽车距离测速仪的距离为 s1。
然后，在 0.3 秒后，我们再次发射超声波，并在 0.5 秒后接收到反射回来的超声波，此时汽车距离测速仪的距离为 s2。
根据两次测量得到的距离和时间，我们可以计算出汽车的速度。
五、总结超声波测速仪是一种利用超声波测量物体速度的设备，其原理是发射超声波，然后接收反射回来的超声波，通过计算发射和接收之间的时间差，可以得到被测物体的速度。
图A是在高速公路上用超声波测速仪测量车速的示意图
题目：
如图图a是在高速公路上用超声波测速仪测量车速的示意图，测速仪发出并接收超声波脉冲信号，根据发出和接收到的信号间的时间差，测出被测物体的速度，图b中，是测速仪发出的超声波信号，，分别是，由汽车反射回来的信号。
设测速仪匀速扫描，，之间的时间间隔，
超声波在空气中传播的速度是v=340 m/s，若汽车是匀速行驶的，则根据图b可知，汽车在接收到，
两个信号之间的时间内前进的距离是______________m，汽车的速度是_________________m/s。
答案&解析：
17m，17.9m/s审清题意，看懂题图是解答本题的关键。
如图2一1－9，测速仪匀速扫描，，之间的时间间隔t=1.0s，由图b可知，，间有30小格，故每一小格对应的时间间隔，，间有12个小格，说明，之间的时间间隔。
同理，可求得，之间的时间间隔。
汽车接收到，信号时离测速仪的距离分
另（超声波在传播过程以匀速
传播，从发出到遇到汽车的时间为发出到接收的时间的二分之一）．汽车在此段时间内前进的距离。
汽车接收到，两个信号的时刻应分别对应于图b中的中点和的中点，其间距有28.5小格，即汽车接收到，
两个信号的时间间隔。
所以汽车的速度。
超声波测速仪的原理
超声波测速仪的原理
超声波测速仪是一种利用超声波原理测量物体速度的仪器。
其工作原理基于超声波在介质中传播的特性。
超声波测速仪由发射器和接收器组成。
发射器会产生超声波信号，并将其发射到被测物体表面。
接收器会接收从物体表面反射回来的超声波信号。
在测量过程中，发射器会以一定的频率发射超声波信号，这些信号会以声速向被测物体传播。
如果物体表面静止不动，那么接收器会接收到一个与发射器发出信号频率相同的回波。
然而，如果物体表面存在速度，回波频率将会因为多普勒效应而发生改变。
多普勒效应是由于波源和接收器之间的相对运动引起的频率变化。
根据多普勒效应的原理，当物体靠近发射器时，回波的频率会增加；当物体远离发射器时，回波的频率会减小。
通过测量回波频率的变化，可以计算出物体相对于测速仪的速度。
依据测速原理，超声波测速仪可以在很多领域中应用。
例如，在交通监控中，可以利用超声波测速仪来测量车辆的速度。
在工业生产中，可以使用超声波测速仪监测流体的流速。
此外，在医学领域，超声波测速仪也常用于测量血液流速和人体组织等。
总之，超声波测速仪利用超声波在介质中传播的特性，并结合
多普勒效应原理，实现对物体速度的测量。
这种仪器在各个领域有着广泛的应用前景。
超声波测车速物理题解法
超声波测车速物理题解法
摘要：
一、超声波测车速的原理
1.超声波的发射与接收
2.多普勒效应的应用
二、超声波测车速的公式与计算方法
1.公式推导
2.具体计算方法
三、超声波测车速的应用场景与实际操作
1.高速公路测速
2.物理考试题目
正文：
超声波测车速是利用超声波的发射与接收原理，通过多普勒效应来计算车速的一种方法。
超声波是一种高频声波，其频率高于人耳能听到的声音频率范围。
超声波测车速的原理是利用超声波的发射与接收，通过多普勒效应来计算车速。
具体来说，测速仪会发出超声波信号，当这些信号遇到运动的车辆时，会被车辆反射回来。
测速仪接收到这些反射信号后，通过计算信号的频率变化，就可以得出车辆的速度。
超声波测车速的公式为：
车速= (接收频率- 发射频率) / 多普勒频率
其中，接收频率和发射频率是指测速仪接收到和发出的超声波信号的频率，多普勒频率是指超声波信号的频率变化。
在实际操作中，超声波测车速主要应用于高速公路等场景。
高速公路上的测速仪通常会发出超声波信号，并通过接收反射回来的信号来计算车辆的速度。
超声波测速仪的基本原理
超声波测速仪的基本原理超声波测速仪的基本原理引言：超声波测速仪（Ultrasonic Doppler Velocimeter，简称UDV）是一种常见且广泛使用的测速仪器。
它基于超声波的特性，利用多普勒效应来测量流体的速度。
在本文中，我们将深入探讨超声波测速仪的基本原理，包括其工作原理、应用领域以及优势和局限性。
一、超声波测速仪的工作原理超声波测速仪通过发射和接收超声波信号来实现对流体速度的测量。
它主要包括发射器、接收器和信号处理器三个部分。
以下是超声波测速仪的工作原理步骤：1. 发射超声波信号：测速仪的发射器会产生一束超声波信号，并将其发送到测量目标中的流体中。
2. 超声波的反射与散射：发射的超声波信号在流体中会发生反射与散射，部分能量将被散射到指定的方向。
3. 接收超声波信号：测速仪的接收器会将散射和反射的超声波信号接收回来，并转化为电信号。
4. 多普勒频移：当流体中存在运动物体时，接收到的超声波信号的频率会发生多普勒频移。
5. 信号处理：信号处理器会分析接收到的信号，计算频率变化量，从而得到流体的速度信息。
二、超声波测速仪的应用领域超声波测速仪在多个领域有着广泛的应用，以下是其中几个常见领域：1. 水流测速：超声波测速仪可以用于测量河流、海洋以及工业管道中的水流速度。
这对于水资源管理、水环境保护以及水力工程等领域具有重要意义。
2. 气体流动：超声波测速仪也可用于测量气体流动的速度。
它在空气动力学研究、风洞实验以及燃烧研究等领域中发挥着重要作用。
3. 医学应用：超声波测速仪在医学领域中被广泛应用于血液流速监测、心脏功能评估以及血管狭窄程度的测量等方面。
4. 工业检测：超声波测速仪可用于工业领域的流体检测和质量控制。
它可以检测管道中的漏水情况，以及测量液体或气体在流经管道时的速度。
三、超声波测速仪的优势和局限性超声波测速仪具有以下优势：1. 非接触式测量：超声波测速仪可以在不直接接触被测流体的情况下进行测量，从而避免了污染和干扰。

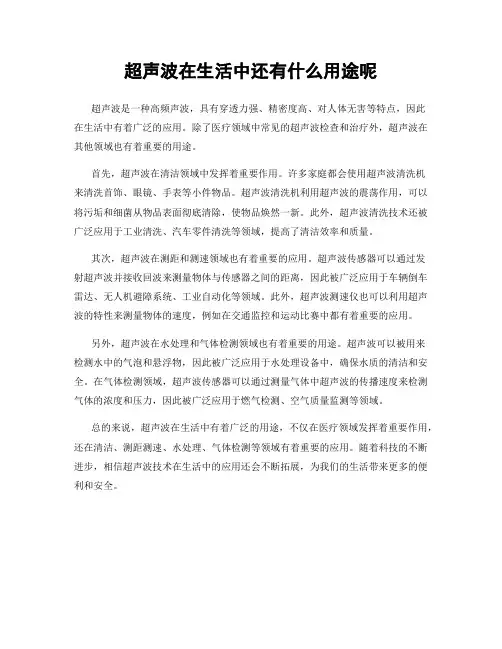

超声波在生活中还有什么用途呢
超声波在生活中还有什么用途呢
超声波是一种高频声波，具有穿透力强、精密度高、对人体无害等特点，因此
在生活中有着广泛的应用。
除了医疗领域中常见的超声波检查和治疗外，超声波在其他领域也有着重要的用途。
首先，超声波在清洁领域中发挥着重要作用。
许多家庭都会使用超声波清洗机
来清洗首饰、眼镜、手表等小件物品。
超声波清洗机利用超声波的震荡作用，可以将污垢和细菌从物品表面彻底清除，使物品焕然一新。
此外，超声波清洗技术还被广泛应用于工业清洗、汽车零件清洗等领域，提高了清洁效率和质量。
其次，超声波在测距和测速领域也有着重要的应用。
超声波传感器可以通过发
射超声波并接收回波来测量物体与传感器之间的距离，因此被广泛应用于车辆倒车雷达、无人机避障系统、工业自动化等领域。
此外，超声波测速仪也可以利用超声波的特性来测量物体的速度，例如在交通监控和运动比赛中都有着重要的应用。
另外，超声波在水处理和气体检测领域也有着重要的用途。
超声波可以被用来
检测水中的气泡和悬浮物，因此被广泛应用于水处理设备中，确保水质的清洁和安全。
在气体检测领域，超声波传感器可以通过测量气体中超声波的传播速度来检测气体的浓度和压力，因此被广泛应用于燃气检测、空气质量监测等领域。
总的来说，超声波在生活中有着广泛的用途，不仅在医疗领域发挥着重要作用，还在清洁、测距测速、水处理、气体检测等领域有着重要的应用。
随着科技的不断进步，相信超声波技术在生活中的应用还会不断拓展，为我们的生活带来更多的便利和安全。
超声波在车辆测速中的应用
超声波在车辆测速中的应用随着交通系统的发展，越来越多的传感器被应用在交通系统中。
其中超声波传感器由于其自身的优点在测距测速中得到了广泛的应用。
超声波是频率高于2okhz的声波，其波长短，方向性好．穿透能力强。
它在医学、军事、工业、农业上有很多的应用，可用于测距，测速、测厚、探伤和超声成像等。
超声波在空气中传播，遇到障碍物会反射回来，由发射与接收的时间差，可计算发射器到障碍物的距离。
与激光测距设备相比，超声波以其方便、简单、成本低等因素被广泛应用于短距离的测量中。
超声波测距是利用超声波指向性强、能量消耗缓慢并因而在特定介质中传输距离远的特点，通过发射具有特征频率的超声波实现对被摄目标距离的探测。
在交通系统中，利用超声波传感器测距测速有很重要的意义，不仅能采集到交通数据进行状态评估，而且还能有效地避免交通事故的发生。
在智能交通系统中，超声波传感器被安装在路边来测量通过车辆的速度，判断是否超速。
在无人驾驶智能车上安装超声波传感器，可以自动检测前车的距离，防止追尾事故；同时还可以检测前车的速度，做出是否超车的判断。
超声波测距模块至障碍物的距离s=（△t×v0）/2(1)式中：△t为超声波由升空至拒绝接受的用时：v0为超声波在空气中的传播速度，且与温度的关系为v0=331.5+0.6t(2)式中t为环境摄氏温度。
根据式（2）展开声速修正可以提升测量精度。
当超声波传感器恒定，被测物体以相对声速低速运动时，假设t1时刻测出被测物体与传感器距离为s1,t2时刻测得距离为s2，则超声波传感器与被测物体之间的相对速度v=（s2-s1）/(t2-t1)(3)当传感器装在车上进行运动测速时，如图1.1所示，假设车a运动速度为v1,假设t1时刻测得前车b与车a距离为s1,t2时刻测得距离为s2，则两车相对速度为△v=（s2-s1）/(t2-t1)（4）可以获得车b的速度为v2=v1+△v。
主芯片为飞思卡尔xls128,控制舵机的转动，33886驱动电路，驱动电机转动，同时光电传感器检测道路信息，将采集到的路面信息传回单片机，控制智能车的行驶方向。
高速公路超声波测速仪原理
高速公路超声波测速仪原理Ultrasonic speed measurement, also known as ultrasonic anemometry, is a non-contact speed measurement method that utilizes ultrasonic waves to determine the speed of an object. 超声速测量又称为超声风速计，是一种利用超声波测量速度的非接触式测量方法。
This technology is widely used in various fields, including traffic monitoring, industrial automation, and scientific research. 这项技术被广泛应用于交通监测、工业自动化和科学研究等各个领域。
One specific application of ultrasonic speed measurement is in the use of ultrasonic speed detectors on highways to monitor and enforce speed limits. 超声速测量的一个具体应用是在高速公路上使用超声速检测器来监测和执行速度限制。
In this application, ultrasonic speed detectors are used to measure the speed of vehicles and determine if they are exceeding the speed limit. 在这个应用中，超声速检测器用于测量车辆的速度，并确定它们是否超速。
The basic principle of ultrasonic speed measurement is the Doppler effect. 超声速测量的基本原理是多普勒效应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波在车辆测速中的应用
随着交通系统的发展，越来越多的传感器被应用在交通系统中。
其中超声波传感器由于其自身的优点在测距测速中得到了广泛的应用。
超声波是频率高于2O kHz 的声波，其波长短，方向性好．穿透能力强。
它在医学、军事、工业、农业上有很多的应用，可用于测距，测速、测厚、探伤和超声成像等。
超声波在空气中传播，遇到障碍物会反射回来，由发射与接收的时间差，可计算发射器到障碍物的距离。
与激光测距设备相比，超声波以其方便、简单、成本低等因素被广泛应用于短距离的测量中。
超声波测距是利用超声波指向性强、能量消耗缓慢并因而在特定介质中传输距离远的特点，通过发射具有特征频率的超声波实现对被摄目标距离的探测。
在交通系统中，利用超声波传感器测距测速有很重要的意义，不仅能采集到交通数据进行状态评估，而且还能有效地避免交通事故的发生。
在智能交通系统中，超声波传感器被安装在路边来测量通过车辆的速度，判断是否超速。
在无人驾驶智能车上安装超声波传感器，可以自动检测前车的距离，防止追尾事故；同时还可以检测前车的速度，做出是否超车的判断。
测量原理
超声波测距模块到障碍物的距离
S=（△T×V0）/2 (1)
式中：△T为超声波由发射到接受的用时：V0为超声波在空气中的传播速度，且
与温度的关系为V0=331.5+0.6T (2)
式中T为环境摄氏温度。
根据式（2）进行声速修正可提高测量精度。
当超声波传感器静止，被测物体以相对声速低速运动时，假设t1时刻测得被测物体与传感器距离为s1,t2时刻测得距离为s2，则超声波传感器与被测物体之间的相对速度
V=（s2-s1）/(t2-t1) (3)
当传感器装在车上进行运动测速时，如图1.1所示，假设车A运动速度为V1, 假设t1时刻测得前车B与车A距离为s1,t2时刻测得距离为s2，则两车相对速度为
△ V=（s2-s1）/(t2-t1)（4）
可以得到车B的速度为V2=V1+△V。
设计实现
硬件设计
主芯片为飞思卡尔xls128,控制舵机的转动，33886驱动电路，驱动电机转动，同时光电传感器检测道路信息，将采集到的路面信息传回单片机，控制智能车的行驶方向。
超声波传感器模块由一个发射器和接收器构成，单片机控制发射器发出频率为40kHz的脉冲，并开始计时，遇到最近障碍物反射回接收器，计时结束，通过发射接受的时间间隔计算出距离。
