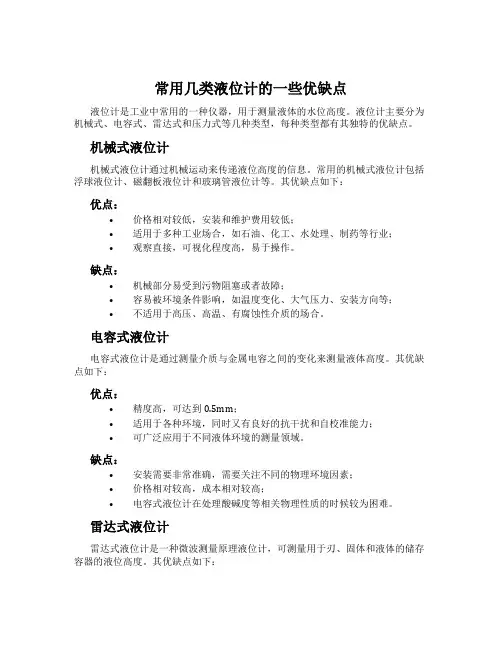

常用几类液位计的一些优缺点
常用几类液位计的一些优缺点液位计是工业中常用的一种仪器，用于测量液体的水位高度。
液位计主要分为机械式、电容式、雷达式和压力式等几种类型，每种类型都有其独特的优缺点。
机械式液位计机械式液位计通过机械运动来传递液位高度的信息。
常用的机械式液位计包括浮球液位计、磁翻板液位计和玻璃管液位计等。
其优缺点如下：优点：•价格相对较低，安装和维护费用较低；•适用于多种工业场合，如石油、化工、水处理、制药等行业；•观察直接，可视化程度高，易于操作。
缺点：•机械部分易受到污物阻塞或者故障；•容易被环境条件影响，如温度变化、大气压力、安装方向等；•不适用于高压、高温、有腐蚀性介质的场合。
电容式液位计电容式液位计是通过测量介质与金属电容之间的变化来测量液体高度。
其优缺点如下：优点：•精度高，可达到0.5mm；•适用于各种环境，同时又有良好的抗干扰和自校准能力；•可广泛应用于不同液体环境的测量领域。
缺点：•安装需要非常准确，需要关注不同的物理环境因素；•价格相对较高，成本相对较高；•电容式液位计在处理酸碱度等相关物理性质的时候较为困难。
雷达式液位计雷达式液位计是一种微波测量原理液位计，可测量用于刃、固体和液体的储存容器的液位高度。
其优缺点如下：优点：•可广泛应用于各种环境，如化工、石化、油田、粮食仓储、水处理等行业；•非接触式测量方式，作用于高温、高压甚至易爆场合；•精度高，可达到0.5-2mm。
缺点：•偏差较大，在过程控制的时候会产生显著的偏差；•价格高，成本较高，适用于生产较为高端的行业，如石油和化学生产领域；•设备比较大，部分场合不适合使用。
压力式液位计压力式液位计是一种基于测量液体重力压力或静压力的原理来测量液位高度的仪器。
其优缺点如下：优点：•可以测量高温高压环境，适合高腐蚀性介质的测量；•安装和维护费用低；•精度高，可达到0.1mm。
缺点：•限制介质的密度；•通常需要复杂的电路设计，以便将测量得到的压力转换为液位；•适用范围相对较窄。

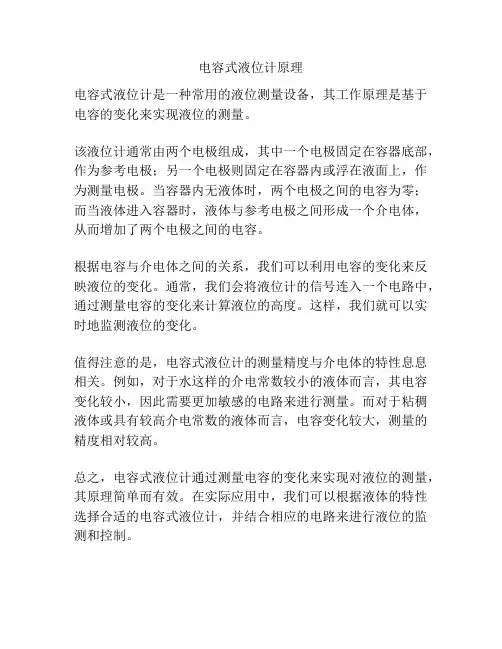

电容式液位计原理
电容式液位计原理
电容式液位计是一种常用的液位测量设备，其工作原理是基于电容的变化来实现液位的测量。
该液位计通常由两个电极组成，其中一个电极固定在容器底部，作为参考电极；另一个电极则固定在容器内或浮在液面上，作为测量电极。
当容器内无液体时，两个电极之间的电容为零；而当液体进入容器时，液体与参考电极之间形成一个介电体，从而增加了两个电极之间的电容。
根据电容与介电体之间的关系，我们可以利用电容的变化来反映液位的变化。
通常，我们会将液位计的信号连入一个电路中，通过测量电容的变化来计算液位的高度。
这样，我们就可以实时地监测液位的变化。
值得注意的是，电容式液位计的测量精度与介电体的特性息息相关。
例如，对于水这样的介电常数较小的液体而言，其电容变化较小，因此需要更加敏感的电路来进行测量。
而对于粘稠液体或具有较高介电常数的液体而言，电容变化较大，测量的精度相对较高。
总之，电容式液位计通过测量电容的变化来实现对液位的测量，其原理简单而有效。
在实际应用中，我们可以根据液体的特性选择合适的电容式液位计，并结合相应的电路来进行液位的监测和控制。
常用液位计及其安全使用
常用液位计及其安全使用液位计是用来测量液体或固体的液位高度或物料容器的剩余量的仪器。
在工业生产和生活中，常用的液位计有多种类型，包括浮球液位计、电容液位计、超声波液位计、毛细管液位计等。
本文将介绍常用液位计的原理、安装和安全使用。
1.浮球液位计：浮球液位计是一种传统的液位计，基于浮力原理。
当液位上升时，浮球也随之上升，通过杆或链与指示器连接，显示液位高度。
浮球液位计适用于低温、高压和腐蚀性液体的测量。
在安装和使用时，需要注意以下几点：-确保浮球液位计的底部与液位接触，不要有气泡或杂质。
-定期检查液位计的连杆和链条是否有松动或磨损现象，及时进行维修或更换。
-对于易燃、易爆液体，要采取防爆措施，如安装防爆外壳。
2.电容液位计：电容液位计是利用导电性液体与电容之间的关系来测量液位的仪器。
它通常由一对电极及外部电源组成。
当电极浸没在液体中时，液体作为电容介质，会改变电容值，从而测量液位。
使用电容液位计需要注意以下几点：-按照液位计的使用手册正确接线和设置相关参数，以保证测量的准确性。
-避免电极与电源直接接触，以防止短路。
-对于易燃、易爆液体，要采取防爆措施，如使用防爆型电极。
3.超声波液位计：超声波液位计是利用超声波在液体和固体之间传播的原理来测量液位的仪器。
它通常由发射器和接收器组成，发射器向液面发射超声波，接收器接收反射回来的波，通过计算出的时间差测量液位。
在使用超声波液位计时注意以下几点：-确保发射器和接收器的位置正确，不受干扰物影响，如管道、凸起物等。
-定期清洁液位计的超声波发射器和接收器，以保证测量的准确性。
-对于易燃、易爆液体，要采取防爆措施，如使用防爆型超声波液位计。
4.毛细管液位计：毛细管液位计是一种简单、经济的液位计，通过毛细管内液体的高度变化来反映整个容器的液位。
在使用毛细管液位计时需要注意以下几点：-毛细管液位计一般适用于一些小型容器或试验中的液位测量。
-使用时要仔细校准毛细管的刻度，并保持毛细管的清洁，以确保测量的准确性。
智能型电容式液位计说明书新
一：概述KUYB-320系列智能电容式液位计，采用新一代微电脑处理技术，将传感器信号转化为数字信号，通过MCU进行温度，线性补偿和系列功能设置，无论从精度、功能、可靠性以及使用的方便性，具有普通电容式液位计无法比拟的性能和优越性，随着电子技术的发展和现场工控的实际需求，取代传统电容式液位计，已是大势所趋，势在必行，也是新一代微电子技术推动工控科技发展的必然结果。
1)实用性强，操作方便：采用按键零点设置和量程设置，操作极其简单而且准确。
传统模拟电路在设置零点和量程时，相互牵连或影响，反复设定若干次才能校准，而智能型数字化电路，零点和量程位置互不影响，一次锁定。
2)兼容模拟电路：智能型电路可以将零点和量程位置定量迁移，兼容模拟电路的微调，由于内部已将零点和量程电容值量化处理，既可以查看，又可以迁移和修改，使得仪表内部工作状态进一步透明化。
3)通用性强：智能型电路板自动分析传感器的量程范围，并且转换到最佳分辨率，无需用户调整任何硬件即可和任何厂家传感器通用。
4)具有故障自检和显示功能，大大降低用户操作门槛；用户设置错误，传感器漏电或短路，超量程等故障时，液晶屏自动显示故障代码，方便用户分析故障，无需太多专业知识，进一步增强了系统的可操作性。
5)自动调整远传和显示阻尼时间；模拟电路不易实现较长的阻尼和采样时间，使得在生产过程中，气量稍大或液位晃动，就会导致监控仪表显示的不稳定性，造成监控人员视觉上的疲惫，智能型液位计采用数字软件滤波技术，智能分析液位变化，当液位小幅度晃动时，阻尼时间自动转为10秒,显示出10秒内的平均效应，当液位大幅度升降，超过预定变化率时，阻尼时间自动转为毫秒级，既能快速跟踪瞬态变化，又能显示液位的平均效应，显示稳定而准确。
6)抗干扰能力强，可靠性高：元器件采用新型大规模集成芯片，结构简单而紧凑，硬件多级滤波，抗干扰能力强，不受外界电磁信号或辐射的干扰。
定性。
7)一键还原设置错误或失败时，一键恢复出厂设置。
电容式液位开关功能及特性介绍
电容式液位开关功能及特性介绍选择电容式液位开关的功能，一方面是满足自己的需求，另一方面也是在选液位开关的质量。
液位开关的功能主要是用于水位检测、水位控制。
而电容式液位开关常用功能就是检测低液位，检测高液位，或者实现缺水保护功能等。
一般电容式液位开关可以达到的功能为：1.检测到水箱中某一个点时给出信号提醒，比如常见的功能的水箱中没水时，或者水位上升至某一程度时给出信号报警。
2.配合控制板等，当检测到水箱中没水时自动加水。
电容式液位开关体积小，价格便宜，最大的特点为，可以隔着介质检测容器中的水位变化。
这一特点使得电容式液位开关的应用大大的扩展了。
如浮球式液位开关同样价格便宜，光电式的液位开关比电容式的性能更稳定，但是无论是光电式还是浮球式的液位开关。
都是属于需要给水箱开孔才能安装使用的。
而电容式不用。
浮球式液位开关被限制于黏稠的液体、含杂质的液体中无法使用，因为浮球容易被卡死。
并且其结构松散复杂，比较难以清洗。
例如在浮球与中间的管中间的内部是很难清洗的，且浮球式液位是需要直接接触液体才能检测的，所以如果检测是的水质复杂的硬水，那么时间久之后会形成水垢。
水垢会产生液位开关产生细菌，如果使用在食品机器中，比如净水器，咖啡机、饮水机等，那么里面的水长期接触带有水垢的浮球，长期以往下去会影响人体健康。
而如果需要客户经常性的清洁浮球开关，那么也势必会影响用户体验，而电容式则不会有这类问题出现。
而电容式液位开关只需要贴在水箱外壁即可检测，十分方便，所以无论是水中有杂质还是沉淀物、漂浮物，或者液体黏稠、有腐蚀性等都不会影响检测。
电容式非接触式的检测特点使其应用广泛的扩大了，当然电容式液位开关因为其工作原理原因，也存在有缺点。
电容式无法检测金属容器内的液体，只能用于检测非金属材质的容器，金属容器同样会影响检测结果。
深圳市能点科技有限公司成立于2003年，是一家专注于研发，生产，销售各类液位开关，流量控制传感器，光电位置传感器，光电倾倒传感器等产品的高科技公司。
常见液位计的种类及应用
常见液位计的种类及应用液位计是工业自动化控制中常用的一种仪表，用于测量介质的液位高度。
根据原理和应用领域的不同，常见的液位计可以分为以下几类：1.浮球液位计浮球液位计是最常见的一种液位计。
它通过浮子的浮沉运动来实现对液位的测量。
当液位升高时，浮球上浮，而当液位降低时，浮球下沉。
通过传感器将浮球位置转换为电信号，从而确定液位高度。
浮球液位计结构简单，使用方便，并且适用于各种介质的液位测量，广泛应用于水处理、石油、化工、食品等行业。
2.压力式液位计压力式液位计通过测量液体静压力来确定液位高度。
它将测得的压力信号转化为相应的液位高度值。
压力式液位计的安装和维护相对复杂，适用于非腐蚀性液体的液位测量，例如锅炉水位、储罐液位等。
3.电容式液位计电容式液位计是指通过测量电容值的变化来确定液位高度的一种液位计。
它通过将电极安装在容器内外，当液位升高时，电容值会发生变化。
根据这种变化，可以确定液位高度。
电容式液位计适用于不同形状的容器及各种介质，并且具有高精度、稳定性好的特点。
它广泛应用于石油、化工、粮食等行业的液位测量。
4.超声波液位计超声波液位计是利用超声波的传输时间来测量液位高度的一种液位计。
它通过发射超声波脉冲，测量超声波从发射器到液面的传输时间。
根据波速和传输时间可以确定液位高度。
超声波液位计适用于各种介质，特别是矿泉水、酸碱液等浊度较高的介质。
它广泛应用于化工、环保、医药等行业。
5.雷达液位计雷达液位计是利用微波信号的反射和传播来测量液位高度的液位计。
它通过发射微波信号，接收被液面反射的信号，根据信号的传播时间和速度来确定液位高度。
雷达液位计适用于各种介质，特别是浓度大、腐蚀性强的介质。
它广泛应用于石油、化工、冶金等行业。
6.浮子液位计浮子液位计是一种直观实用的液位计，由浮子和指示器组成。
它通过浮子的浮沉运动来显示液位高度。
浮子液位计适用于水处理、化工、食品等行业。
这里只列举了部分常见的液位计种类及其应用领域，根据实际需求和介质特点，还可以选择其他类型的液位计进行液位测量。
各种液位计优缺点
常用液位计方式有以下几种：连通器式液位计、超声波液位计、电容式液位计、雷达液位计、磁性浮子液位计、磁致伸缩型液位计、静压式液位计、伺服式液位计;测量物位的有超声波物位计和放射性物位计等。
从测量原理上来说可以分为接触式测量与非接触式测量、压力式原理测量等。
下面就介绍上述的各种液位计的功能与缺点。
1、连通器式液位计：应用最普通的玻璃液位计结构简单、价廉、直观，适于现场使用：缺点：易破损，内表面沾污，造成读数困难，不便于远传和调节。
2、超声波液位计：是由微处理器控制的数字物位仪表。
在测量中脉冲超声波由传感器(换能器)发出，声波经物体表面反射后被同一传感器接收，转换成电信号。
并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。
无机械可动部分，可靠性高，安装简单、方便，属于非接触测量，且不受液体的粘度、密度等影响精度比较低。
缺点：超声波液位计测试容易有盲区。
不可以测量压力容器，不能测量易挥发性介质。
3、电容式液位计：采用测量电容的变化来测量液面的高低的。
它是一根金属棒插入盛液容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。
两电极间的介质即为液体及其上面的气体。
由于液体的介电常数ε1和液面上的介电常数ε2不同，比如：ε1>ε2，则当液位升高时，两电极间总的介电常数值随之加大因而电容量增大。
反之当液位下降，ε值减小，电容量也减小。
所以，可通过两电极间的电容量的变化来测量液位的高低。
缺点：电容液位计的灵敏度主要取决于两种介电常数的差值，而且，只有ε1和ε2的恒定才能保证液位测量准确，因被测介质具有导电性，所以金属棒电极都有绝缘层覆盖。
被测液体的介电常数不稳定会引起误差。
电容式液位计一般用于调节池、清水池测量。
(注：液化气是否会对测量造成影响未知待确定)4、雷达液位计：采用发射—反射—接收的工作模式。
雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：D=CT/2(D：雷达液位计到液面的距离C：光速T：电磁波运行时间) 雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容式液位计应用特点说明
电容式液位计广泛应用于电力、冶金、化工、食品、制药、污水处理、锅炉汽包、煤粉袋等场合测量液位、料位和料位。
根据电容感应原理，当被测介质的浸入式测量电极高度变化时，其电容也随之变化。
它可以将各种料位和液位介质高度的变化转换成刻度电流信号，通过二次仪表或计算机装置传输到操作控制室进行集中显示、报警或主动控制。
其良好的结构和安装方法可适用于高温、高压、强腐蚀、易结晶、防堵塞、防冻的固体粉末和颗粒状物料。
电容式液位计特性：
1.结构紧凑，体积小，安装保护简单，整体尺寸统一。
2.多种信号输出情况有助于不同的系统配置。
3.聚四氟乙烯探头级，耐酸、碱等腐蚀性液体和高温。
4.对于浸没在液体中的测量部分，只使用一根四氟乙烯软线或四氟乙烯棒探头作为传感器，可靠性高。
5.全密封铝合金外壳和不锈钢连接器。
6.高温压力容器的测量和常温常压一样简单，测量值不受温度、被测液体比重、容器形状和压力的影响。
7.测量、输出和测量、输出和功率隔离器。
带有隔离器的各种电路构
建方法适用于不同的信号接地模式。
8.过流、过压和电源极性的完美保护。
