大地坐标转换施工坐标及一般隧道放样程序
DD-SG
A"QDX":B"QDY":C"ZHDX":D"ZYDX":F"ZYDY":G"HSDX":J"HSDY" LbI 0 :X= - A+C:Y= - B+D:X≥0＝>G O t O1⊿:X<0＝>G O t O 2 LbI 1：I=tan-1(Y/X)
I<0＝>I=I+360:≠>I=I⊿
G O t O 3
LbI 2：I= 180+tan-1(Y/X)
G O t O 3
LbI 3: X= - A+E:Y= - B+F:X≥0＝> G O t O 4⊿:X<0＝> G O t O 5
LbI 4：K=tan-1(Y/X):L=√－(X2+Y2)
K<0＝>K=K+360:≠>K=K⊿
G O t O 6
LbI 5: K=180+tan-1(Y/X):L=√－(X2+Y2)
K<0＝>K=K+360:≠>K=K⊿
G O t O 6
LbI 6: X= - A+G:Y= - B+J:X≥0＝> G O t O 7⊿:X<0＝> G O t O 8
LbI 7：M=tan-1(Y/X):N=√－(X2+Y2)
M<0＝>M=M+360:≠>M=M⊿
G O t O 9
LbI 8: M=180+tan-1(Y/X):N=√－(X2+Y2)
M<0＝>M=M+360:≠>M=M⊿
G O t O 9
LbI 9:I>K＝> G O t O A⊿
I>M＝> G O t O A⊿
I<K＝> G O t O B⊿
I<M＝> G O t O B⊿
LbI A: O=360-(I+K)
P=360-(I+M)
LbI B: O=K-I
P=M-I
G O t O C
LbI C:Q"ZYX1"=0+Lcos O▲
R"ZYY1"=0+Lsin O▲
T"HSX1"=0+NcosP▲
U"HSY1"=0+NsinP▲
pr O g"SDLK"
SDLK
{ACRB}
A"JC": C"ZP":R
W=1600+AC+B"H1"
K"JDGC"=1600+AC▲
D=W+R
LbI 0:{H}
H<K＝> G O t O 3: ≠>H<D＝> G O t O 3: ≠>H≤W＝> G O t O1: ≠>H>W＝> G O t O2⊿⊿⊿⊿
LbI 1:Z"JZ"=R+0▲
G O t O 0
LbI 2:Z"JZ"=√－((R2-(H-W)2)▲
G O t O 0
LbI 3:Z"CHAO WA"=0.01-0.00999▲
G O t O 0
DD-SG说明:
QDX:起点x坐标
QDY: 起点y坐标
ZHDX:终点x坐标
ZHDY: 终点y坐标
ZYDX:置仪点x坐标
ZYDY: 置仪点y坐标
HSDX:后视点x坐标
HSDY: 后视点y坐标
结果
ZYX1:置仪点施工坐标x
ZYY1: 置仪点施工坐标y
HSX1: 后视点施工坐标x
HSY1: 后视点施工坐标y
SDLK说明
JC:进尺(实测桩号减去隧道起点桩号) ZP:纵坡
R:隧道圆弧半径
H1:隧道两侧下部直线部分高度
结果:
JDGC:测点设计基地高程
H?:实测高程
JZ:该高程处设计隧道轮廓线距中线距离CHAO WA:超出设计轮廓线。

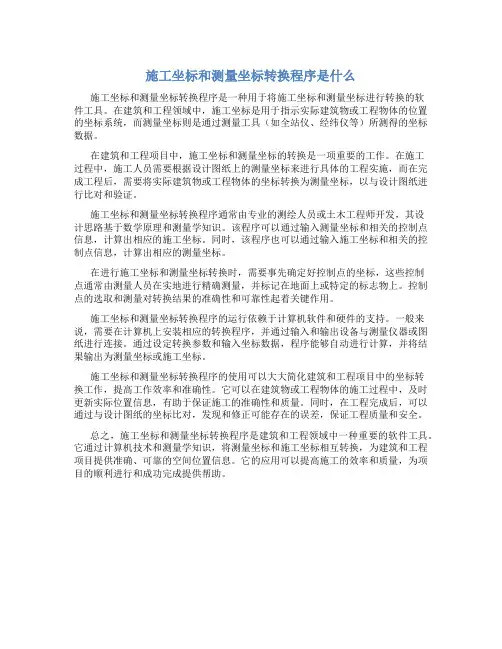

施工坐标和测量坐标转换程序是什么
施工坐标和测量坐标转换程序是什么施工坐标和测量坐标转换程序是一种用于将施工坐标和测量坐标进行转换的软件工具。
在建筑和工程领域中，施工坐标是用于指示实际建筑物或工程物体的位置的坐标系统，而测量坐标则是通过测量工具（如全站仪、经纬仪等）所测得的坐标数据。
在建筑和工程项目中，施工坐标和测量坐标的转换是一项重要的工作。
在施工过程中，施工人员需要根据设计图纸上的测量坐标来进行具体的工程实施，而在完成工程后，需要将实际建筑物或工程物体的坐标转换为测量坐标，以与设计图纸进行比对和验证。
施工坐标和测量坐标转换程序通常由专业的测绘人员或土木工程师开发，其设计思路基于数学原理和测量学知识。
该程序可以通过输入测量坐标和相关的控制点信息，计算出相应的施工坐标。
同时，该程序也可以通过输入施工坐标和相关的控制点信息，计算出相应的测量坐标。
在进行施工坐标和测量坐标转换时，需要事先确定好控制点的坐标，这些控制点通常由测量人员在实地进行精确测量，并标记在地面上或特定的标志物上。
控制点的选取和测量对转换结果的准确性和可靠性起着关键作用。
施工坐标和测量坐标转换程序的运行依赖于计算机软件和硬件的支持。
一般来说，需要在计算机上安装相应的转换程序，并通过输入和输出设备与测量仪器或图纸进行连接。
通过设定转换参数和输入坐标数据，程序能够自动进行计算，并将结果输出为测量坐标或施工坐标。
施工坐标和测量坐标转换程序的使用可以大大简化建筑和工程项目中的坐标转换工作，提高工作效率和准确性。
它可以在建筑物或工程物体的施工过程中，及时更新实际位置信息，有助于保证施工的准确性和质量。
同时，在工程完成后，可以通过与设计图纸的坐标比对，发现和修正可能存在的误差，保证工程质量和安全。
总之，施工坐标和测量坐标转换程序是建筑和工程领域中一种重要的软件工具。
它通过计算机技术和测量学知识，将测量坐标和施工坐标相互转换，为建筑和工程项目提供准确、可靠的空间位置信息。
它的应用可以提高施工的效率和质量，为项目的顺利进行和成功完成提供帮助。
大地坐标转换成施工坐标公式
大地坐标转换成施工坐标公式Company number：【0089WT-8898YT-W8CCB-BUUT-202108】大地(高斯平面)坐标系工程坐标系转换大地坐标系--->工程坐标系========================待转换点为P，大地坐标为：Xp、Yp工程坐标系原点o:大地坐标：Xo、Yo工程坐标：xo、yo工程坐标系x轴之大地方位角：adX=Xp-XodY=Yp-YoP点转换后之工程坐标为xp、yp: xp=dX*COS(a)+dY*SIN(a)+xoyp=-dX*SIN(a)+dY*COS(a)+yo工程坐标系--->大地坐标系========================待转换点为P，工程坐标为：xp、yp工程坐标系原点o:大地坐标：Xo、Yo工程坐标：xo、yo工程坐标系x轴之大地方位角：adx=xp-xody=yp-yoP点转换后之工程坐标为xp、yp:xp=Xo+dx*COS(a)-dy*SIN(a)yp=Yo+dx*SIN(a)+dy*COS(a)坐标方位角计算程序置镜点坐标：ZX?ZY后视点坐标：HXHY方位角：W两点间距离:SLb10←｛A,B,C,D｝←A〝ZX=〞:B〝ZY=〞:C〝HX=〞:D〝HY=〞:W=tg1((D-B)÷(C-A)):(D-B)>0=>(C-A)>0=>W=W:∟∟(D-B)>0=>(C-A)<0=>W=W+180:∟∟(D-B)<0=>(C-A)<0=>W=W+180:∟∟(D-B)<0=>(C-A)>0=>W=360+W∟∟W=W◢S=√((D-B)2+(C-A)2) ◢Goto?0←CASIO?fx－4500p坐标计算程序根据坐标计算方位角W＝W＋360△W：“ALF(1~2)＝”L1A“X1＝”：B“Y1＝”：Pol(C“X2”－A，D“Y2”－B：“S＝”▲W＜0直线段坐标计算L1 X“X(0)”：Y“Y(0)”：S“S(0)”：A“ALF”L2 Lb1 2L3 {L}：L“LX”L4 M“X(Z)”＝X＋(L－S)cosA▲L5 N“Y(Z)”＝Y＋(L－S)sinA▲L6 {B}：B“B(L)”：Q“Q”L7 O“X(L)”＝M＋Bcos(A＋Q＋180)▲L8 P“Y(L)”＝N＋Bsin(A＋Q＋180)▲L9 {C}：C“B(R)”L10 U“X(R)”＝M＋Ccos(A＋Q)▲L11 V“Y(R)”＝N＋Csin(A＋Q)▲L12 Goto 2园曲线段坐标计算L1 S“S(0)-Km”：X“X(0)”：Y“Y(0)”：A“ALF”：R“R”：K“K(L＝1,R＝2)”L2 Lb1 2L3 {L}：L“L(X)”L4 V＝180／π×（L－S）／R：W＝V／2L5 C＝A＋(-1)K×W：D＝2RsinW：F＝A＋(-1)K×VL6 M“X(Z)”＝X＋DcosC▲L7 N“Y(Z)”＝Y＋DsinC▲L8 {E}：E“B(L)”：Q“Q”L9 O“X(L)”＝M＋Ecos(F＋Q＋180)▲L10 P“Y(L)”＝N＋Esin(F＋Q＋180)▲L11 {G}：G“B(R)”L12 T“X(R)”＝M＋Gcos(F＋Q)▲L13 U“Y(R)”＝N＋Gsin(F＋Q)▲L14 Goto 2正向缓和曲线段坐标计算L1 S“ZH-Km”：X“X(ZH)”：Y“Y(ZH)”：A“ALF”：R“R”：H“LS”：K“K(L＝1,R＝2)”L2 Lb1 2L3 {L}：L“L(X)”L4 D＝30（L－S）2／π／R／H：C＝L－S－（L－S）5／90／（R×H）2：B＝A＋D(-1)K：E＝A＋3D(-1)K L5 U“X(Z)”＝X＋CcosB▲L6 V“Y(Z)”＝Y＋CsinB▲L7 {G}：G“B(L)”：Q“Q”L8 F“X(L)”＝U＋Gcos(E＋Q＋180)▲L9 I“Y(L)”＝V＋Gsin(E＋Q＋180)▲L10 {J}：J“B(R)”L11 M“X(R)”＝U＋Jcos(E＋Q)▲L12 N“Y(R)”＝V＋js in(E＋Q)▲L13 Goto 2卵形曲线坐标计算X＝1,D＝2)” L1 S“Km-YH”：E“X(YH)”：F“Y(YH)”：G“ALF”：B“R1”：D“A”：K“K(L＝1,R＝2)”：Q“R1-R2L2 Lb1 2L3 {Z}：Z“L(X)”L4 J“L1”＝D2／B：R“RP”＝D2B／(D2＋(-1)Q(Z－S)B)：L“LP”＝D2／RL5 M＝(L－J)－(L5－J5)／40／D4＋(L9－J9)／3456／D8L6 N＝(L3－J3)／6／D2－(L7－J7)／336／D6＋(L11－J11)／42240／D10L7 T＝G－(-1)Q(-1)K×J2×90／D2／πL8 X“X(Z)”＝E＋(-1)QMcosT－(-1)KNsinT▲L9 Y“Y(Z)”＝F＋(-1)QMsinT＋(-1)KNcosT▲L10 A“ALF(P)”＝G＋(-1)K(Z－S)×90×(1／B＋1／R)／πL11 {H}：H“B(L)”：U“Q”L12 W“X(L)”＝X＋Hcos(A＋U＋180)▲L13 V“Y(L)”＝Y＋Hsin(A＋U＋180)▲L14 {C}：C“B(R)”L15 I“X(R)”＝X＋Ccos(A＋U)▲L16 P“Y(R)”＝Y＋Csin(A＋U)▲L17 Goto 2公路逐桩坐标计算4800程序公路逐桩坐标计算程序(可以计算对称、不对称缓和曲线)Lb1 0Z=V=W=V+2：Fixm｛K｝Lb1 1K>Z[W+5Z+4]=>W=W+1:Goto 1⊿ (判断桩号在哪个交点范围，就是该交点曲线起点至下一交点曲线起点) S=K-Z[W+5Z+3] （计算该桩号与曲线起点的距离）R=Z[W+2Z+2]：L=Z[W+3Z+2]:E=Z[W+4Z+2] （读取该交点曲线要素R、Ls1 、Ls2）Pol（Z[W]-Z[W-1],Z[W+Z+2]-Z[W+Z+1]）（计算该交点与下一交点直线方位角）J<0=>J=J+360⊿A=JPol（Z[W-1]-Z[W-2],Z[W+Z+1]-Z[W+Z]）（计算该交点与上一交点直线方位角）J<0=>J=J+360⊿C=A-J:A=J （计算偏角）W=V+2=>Goto2⊿（如果桩号在起点与第一交点曲线起点之间，则转 Lb1 2 ）I=Abs（tan（c÷2））M=L÷2-L^3÷240R^2:N=E÷2-E^3÷240R^2P=L^2÷6R-L^4÷336R^3-R（1-cos（90L÷πR））Q=E^2÷6R-E^4÷336R^3-R（1-cos（90E÷πR））D=（P-Q）I÷2 : F=（P+Q+2R）I÷2M=F+M-D:Q=F+N+DN=πRAbsC÷180+（L+E）÷2X=Z[W-1]-McosAY=Z[W+Z+1]-MsinAM=Z[W-1]+Qcos（A+C）V=Z[W+Z+1]+Qsin（A+C）Q=AbsC÷CS≤L=>P=0:Goto3⊿（如果桩号在第一缓和曲线内，则转 Lb1 3）S≤N-E=>S=S-L:Goto4⊿（如果桩号在圆曲线内，则转 Lb1 4）S≤N=>S=N-SQ=-Q:A=A+C-180:X=M:Y=V:L=E：P=180:Goto3 ⊿（如果桩号在第二缓和曲线内，则转 Lb1 3）P=A+C:S=S-N:D=M+ScosP:F=V+SsinPGoto6 （如果桩号在直线内，则转 Lb1 6）Lb1 2P=A+CD=Z[W-1]+ScosPF=Z[W+Z+1]+SsinP:Goto6Lb1 3I=S-S^5÷40R^2÷L^2+S^9÷3456R^4÷L^4J=Q（S^3÷6RL-S^7÷336R^3÷L^3）P=P+A+90QS^2÷πRL:Goto5Lb1 4M=90（2S+L）÷πRI=RsinM+L÷2-L^3÷240R^2J=Q（L^2÷24R+R（1-cosM））P=A+QMLb1 5D=X+IcosA-js inA:F=Y+JcosA+IsinALb1 6D″X=″◢（结果显示X坐标）F″Y=″◢（结果显示Y坐标）P″AT=″◢（结果显示该桩号方位角）{BO}：B″S″O″⊿″（输入边桩距离，交角）P=P+OL″XB″=D+BcosP◢（结果显示边桩X坐标）M″YB″=F+BsinP◢（结果显示边桩Y坐标）以上是坐标计算程序，括号内是程序计算的大致原理及说明，中间部分为直线、圆曲线、缓和曲线计算的各种公式，大家也知道，书上也有。
大地转施工程序(3篇)
第1篇一、引言在工程建设过程中，施工坐标的准确性对于施工质量有着至关重要的作用。
然而，实际施工中往往需要将大地坐标转换为施工坐标，以便于施工人员在实际施工过程中进行定位。
本文将详细介绍大地坐标转施工程序，帮助施工人员准确地进行施工定位。
二、大地坐标转施工程序步骤1. 准备工作（1）收集大地坐标数据：通过测量、遥感等方式获取工程区域的大地坐标数据。
（2）了解施工区域地形地貌：熟悉施工区域的地形地貌，以便于后续的坐标转换工作。
（3）准备施工图纸：获取施工图纸，了解施工区域内的建筑、道路、设施等布局。
2. 坐标转换（1）选择坐标转换方法：根据实际情况选择合适的坐标转换方法，如坐标差分法、坐标插值法等。
（2）计算转换参数：根据大地坐标数据和施工坐标数据，计算转换参数，如坐标偏移量、旋转角度等。
（3）进行坐标转换：将大地坐标数据按照计算出的转换参数转换为施工坐标数据。
3. 坐标标注与验证（1）坐标标注：在施工图纸上标注转换后的施工坐标，以便于施工人员在实际施工过程中进行定位。
（2）坐标验证：通过实地测量、仪器检测等方式验证转换后的施工坐标的准确性。
4. 施工定位（1）根据标注的施工坐标，利用全站仪、GPS等仪器进行施工定位。
（2）在施工现场，按照施工图纸要求进行施工放样，确保施工质量。
三、注意事项1. 在坐标转换过程中，确保大地坐标和施工坐标的准确性。
2. 选择合适的坐标转换方法，确保转换结果的准确性。
3. 在施工定位过程中，严格按照施工图纸要求进行放样，确保施工质量。
4. 定期对施工坐标进行复测，确保施工坐标的准确性。
四、总结大地坐标转施工程序是工程建设过程中必不可少的一环。
通过以上步骤，施工人员可以准确地将大地坐标转换为施工坐标，为施工定位提供保障。
在实际施工过程中，应严格按照程序操作，确保施工质量。
第2篇一、工程概述大地转施工程是指利用现代遥感技术，对地球表面进行高精度测量，获取地球表面三维空间分布信息的过程。
测量坐标转换施工坐标怎么算的
测量坐标转换施工坐标怎么算的背景介绍在建筑工程中，测量坐标转换施工坐标是一个重要的环节。
通过这个过程，测量人员可以将地面上的测量点的坐标转换为施工坐标，以便施工人员按照这些坐标进行实际的建设工作。
因此，正确地进行测量坐标转换施工坐标至关重要，它关系到整个建筑工程的准确性和质量。
测量坐标的基本概念在开始介绍测量坐标转换施工坐标的计算方法之前，我们首先来了解一些测量坐标的基本概念。
平面坐标系测量坐标通常使用平面坐标系表示，它是一个由水平线和竖直线构成的二维坐标系。
水平线被称为x轴，竖直线被称为y轴。
在平面坐标系中，任意一个点可以由x和y两个坐标值表示。
基准点测量坐标中的基准点是一个已知的点，它通常是一个已经确定了坐标的点。
基准点的坐标可作为参考，用来确定其他点的坐标。
物理量物理量是一个可测量的量，例如长度、角度等。
在测量坐标转换施工坐标中，我们通常需要测量的物理量有距离和方位角。
计算方法如何计算测量坐标转换施工坐标呢？下面介绍一种常用的计算方法。
步骤一：确定基准点首先，需要确定一个已知坐标的基准点，可以通过已有的地理坐标或其他测量数据来确定。
步骤二：测量距离和方位角在基准点确定之后，测量人员需要测量待转换点与基准点之间的距离和方位角。
通常情况下，可以使用测距仪来测量距离，使用方位仪来测量方位角。
步骤三：计算坐标差测量完距离和方位角后，需要计算待转换点与基准点之间的坐标差。
根据三角函数的知识，可以得到以下公式：Δx = 距离 * sin(方位角)Δy = 距离 * cos(方位角)其中，Δx表示x轴方向上的坐标差，Δy表示y轴方向上的坐标差。
步骤四：计算施工坐标最后，根据基准点的坐标和坐标差，可以计算出待转换点的施工坐标。
施工坐标的计算公式如下：x = 基准点x坐标+ Δxy = 基准点y坐标+ Δy这样，就可以将测量坐标转换为施工坐标。
总结测量坐标转换施工坐标是建筑工程中不可或缺的一环。
通过正确地进行测量和计算，可以确保建筑工程的准确性和质量。
测量坐标转换施工坐标方法有哪些呢
测量坐标转换施工坐标方法有哪些呢随着现代化建设的不断推进，测量坐标转换施工坐标的方法也得到了不断改进和完善。
测量坐标转换施工坐标是指将测量成果中的坐标转换为用于施工的坐标，以便准确地进行工程施工。
以下是几种常见的测量坐标转换施工坐标方法。
1. 坐标旋转法坐标旋转是将测量成果中的坐标系与施工坐标系之间进行旋转变换，使其两者保持平行或者互相垂直。
这种方法适用于需要保持测量坐标系与施工坐标系之间相对角度不变的情况。
坐标旋转法可以通过调整标志物或通过单点旋转实现。
2. 坐标平移法坐标平移是将测量成果中的坐标系进行平移变换，使其与施工坐标系重合。
这种方法适用于需要保持测量坐标系与施工坐标系之间相对位置不变的情况。
坐标平移法可以通过调整标志物或通过单点平移实现。
3. 坐标缩放法坐标缩放是将测量成果中的坐标进行缩放变换，以适应施工坐标系的比例尺。
这种方法适用于需要保持测量坐标系与施工坐标系之间比例关系不变的情况。
坐标缩放法可以通过调整标志物或通过单点缩放实现。
4. 坐标镜像法坐标镜像是将测量成果中的坐标系进行镜像变换，使其与施工坐标系关于某一中心对称。
这种方法适用于需要保持测量坐标系与施工坐标系之间的对称关系不变的情况。
坐标镜像法可以通过调整标志物或通过单点镜像实现。
5. 坐标旋转加平移法坐标旋转加平移是将测量成果中的坐标系进行旋转和平移变换，使其与施工坐标系保持平行或者互相垂直，并且位置重合。
这种方法适用于需要保持测量坐标系与施工坐标系相对角度和位置不变的情况。
坐标旋转加平移法可以通过调整标志物或通过两点坐标变换实现。
总结起来，测量坐标转换施工坐标的方法主要包括坐标旋转法、坐标平移法、坐标缩放法、坐标镜像法和坐标旋转加平移法等。
在实际测量施工中，根据具体情况选择合适的方法进行坐标转换，可以保证施工的准确性和高效性。
大地坐标转换为施工坐标
**** 大桥关于大地坐标转化为施工坐标的报告**** 监理公司：**** 大桥为特大型桥梁，对测量精度要求高、施工难度大。
在实际施工测量当中，例如承台等结构尺寸比较简单的结构，在模板的安装的时候需要不断的测量、调整，直到满足要求。
在上述过程中需要用放样模式来确定设计位置，待模板调整后又要切换到测量模式检查坐标的偏差，如果没有满足要求，又需要切换到放样模式来确定设计位置。
如此反复，给我们施工放样带来了不必要的时间浪费，根据特大跨径桥梁施工的特点方便大桥测量定位，我项目部拟大地坐标系转化为独立的施工坐标系。
转化方法及过程从国家坐标系转换到施工坐标系，具体转换公式：E X X1 cos Y Y1 sinF Y Y1 cos X X1 sin （做了修改）施工坐标系以桥轴线为E轴，且以桩号增加方向为正向；以垂直于E轴为F 轴，水平向右为正向。
高程采用设计提供的85黄海高程，式中E、F 为转换后的施工坐标系坐标；X、丫为国家坐标系下坐标，Xl、Y为施工坐标原点在国家坐标系下坐标；表示桥轴正向在国家坐标系下的方位角。
本桥梁起点桩号为K119+大地坐标为X:，丫:，方位角为289° 2' 5具体转化过程如下：以DQ06 为例DQ06大地坐标为X:，丫:。
F 丫丫1 cos X X1 sin4351.265 5380.6574 cos 289.0494444 5157.7791 5034.6566 sin 289.04944441013.2052（做了修改）E X X1 cos 丫丫1 sin5157.7791 5034.6566 cos289.0494444 4351.265 5380.6574 sin 289.0494444 219.1972见下图：由上可知，DQ06的施工坐标为（X:, Y:）。
用以上公式同样可以求出控制点施工坐标，列表如下:****大桥的快速、优质的完成。
望贵单位批准。
测量坐标转换施工坐标的方法是
测量坐标转换施工坐标的方法是引言在施工工程中，坐标转换是一项关键任务。
通过测量坐标转换施工坐标，可以将不同坐标系下的测量数据转换为工程施工所需的坐标数据。
本文将介绍几种常用的测量坐标转换方法，以帮助工程测量人员更好地实施施工工作。
1. 坐标系简介在进行测量工作之前，需要先了解不同的坐标系。
常用的坐标系包括笛卡尔坐标系和大地坐标系。
笛卡尔坐标系使用直角坐标表示，以原点为中心建立XY、XZ 和YZ三个平面直角坐标系。
大地坐标系是以地球为基准建立的坐标系，使用经度和纬度表示。
2. 坐标转换方法2.1 直接平移法直接平移法是最简单的一种坐标转换方法。
假设需要将测量坐标系上的坐标点P(x,y,z)转换到施工坐标系上，可以通过确定两个坐标系的原点差值来进行转换。
即P’(x’,y’,z’) = P(x+x0, y+y0, z+z0)，其中(x0,y0,z0)为两个坐标系原点之间的差值。
2.2 旋转平移法旋转平移法是一种常用的坐标转换方法，适用于两个坐标系之间存在旋转和平移变换的情况。
它通过确定旋转角度和平移量来进行坐标转换。
假设需要将测量坐标系上的坐标点P(x,y,z)转换到施工坐标系上，可以使用以下公式进行转换：x' = x*cosθ - y*sinθ + ay' = x*sinθ + y*cosθ + bz' = z + c其中，(a, b, c)表示两个坐标系原点之间的平移量，θ表示两个坐标系之间的旋转角度。
2.3 三参数法三参数法是一种常用的近似坐标转换方法。
它适用于两个坐标系之间存在平移和比例变换的情况。
假设需要将测量坐标系上的坐标点P(x,y,z)转换到施工坐标系上，可以使用以下公式进行转换：x' = k*(x - a) + a'y' = k*(y - b) + b'z' = k*(z - c) + c'其中，(a, b, c)表示两个坐标系原点之间的平移量，(a’, b’, c’)表示两个坐标系之间的平移量，k表示比例变换系数。
施工坐标(A,B)与大地测量坐标(X,Y)之间的几种换算方法
CAD软件功能来实现坐标换算的方法.
方法四:AutoCAD软件UCS法
AutoCAD有UCS命令设置用户坐标系,
用该命令来建立AB坐标系,也可实现坐标
转换.
具体步骤:
(1)数据预处理,求出待求点D相对于
基准点Ⅳ的,A(同方法二).
始坐标系.
(6)运行ID命令,端点捕捉方法读出D
点坐标为(627449.40,55920.86).与方法
三同理,调换计算机屏幕上的纵横轴值,即得
D点XY坐标(55920.86,627449.40).
方法五:AutoCAD软件ROTATE法
利用AutoCAD软件ROTATE旋转功能,
亦可实现坐标旋转转换.
调换一下计算机提供的纵横轴值,即可
得点D的XY坐标(55920.86,627449.40).
该方法对各数据不进行任何的预处理,
直接机械地将相关数据输入计算中,完全由
计算机软件来完成换算.若本身是用GPCAD
软件设计出图,已设置好新坐标系,直接用步
骤(5)就可得出换算结果,很是方便简单.但
其局限性也是显而易见的——要购有GP-
XY坐标系)与数学笛卡尔直角坐标系(或计
算机图形处理器)的纵横轴是不匹配的(图
3).工程图纸上的点(,B)(或(,))对应于
数学笛卡尔坐标系(或计算机图形)中的点
(,)或(,).坐标值进出计算机和套用数
学公式时应注意.
方法一:坐标轴平移和旋转公式法
新坐标系Y,}.系的原点不在,y系的
原点,却在X,系中有坐标=Xo和y=
当然,上述五种转换法对建北,磁北一致
时仍适用,只是夹角一O了.
建筑工程施工中全站仪坐标放样线步骤
建筑工程施工中全站仪坐标放样线步骤步骤一：测量现场基准点在进行坐标放样线之前，需要先测量现场的基准点。
基准点通常选取固定物或者特定设施，比如地面标志、管道井盖等。
使用全站仪对基准点进行测量，记录下其三维坐标。
步骤二：确定放样线位置根据设计图纸，确定需要进行坐标放样线的位置。
可以使用钉子或标线等方式标记出放样线的位置。
步骤三：设置全站仪在进行测量之前，需要将全站仪设置好。
首先，根据现场实际情况选择合适的位置放置全站仪。
然后，使用水平仪在水平面上调平全站仪，确保测量的准确性。
步骤四：建立坐标系根据设计要求，确定放样线的坐标系。
可以选择现场的基准点作为坐标原点，或者设置一个合适的坐标原点。
然后，使用全站仪测量其他参考点的坐标，并将其输入到仪器中。
步骤五：设定放样线起点将全站仪放置在坐标系原点或者其他确定的位置上，并将仪器对准放样线的起点。
使用全站仪的望远镜进行目标点的精确定位，并通过仪器的操作界面进行测量。
步骤六：放样线测量根据设计要求，确定放样线的长度和方向，并使用全站仪进行测量。
在放样线上依次测量出确定间距的目标点，直到放样线的末尾。
可以使用全站仪的透镜进行精确测量，并通过仪器的操作界面记录下目标点的坐标。
步骤七：检查测量结果在完成放样线的测量之后，需要对测量结果进行检查。
可以对两个相邻目标点之间的距离进行测量，并与设计要求进行对比。
如果测量结果偏差较大，需要重新进行测量。
步骤八：记录测量结果最后，将测量结果记录下来，并制作成相应的图纸或报告。
记录应包括放样线的起点、间距、终点坐标等信息，以及测量的日期和测量人员等信息。
以上就是建筑工程施工中全站仪坐标放样线的步骤。
在实际操作中，需要根据具体的施工情况和设计要求进行调整，确保测量结果的准确性和精度。
施工坐标和大地坐标
施工坐标和大地坐标1. 施工坐标施工坐标是在建设工程施工过程中使用的一种坐标系统。
它是建立在工程坐标系基础上的，以施工起点为原点，确定施工点的位置坐标。
施工坐标通常采用平面坐标系，以东西方向为X轴，南北方向为Y轴。
1.1 施工坐标的定义施工坐标是指在建设工程施工过程中，用于确定施工点位置的坐标系统。
它是一种相对坐标，以施工起点为原点，定义东西方向为X轴正方向，南北方向为Y轴正方向。
1.2 施工坐标的测量方法施工坐标的测量方法有多种，常用的有以下两种：1.2.1 静态测量法静态测量法是指通过使用全站仪、经纬仪等测量仪器，在地面上的控制点上测量出各个施工点的坐标。
这种方法适用于建设工程规模较小的情况，测量精度较高。
1.2.2 动态测量法动态测量法是指通过使用激光测距仪、全站仪等测量仪器，在施工过程中实时测量出各个施工点的坐标。
这种方法适用于建设工程规模较大、施工速度较快的情况，测量精度较低。
2. 大地坐标大地坐标是一种以地球为参照物的坐标系统。
它是以地球椭球体为基准，通过经纬度来确定地球上某一点的位置。
大地坐标通常采用经纬度表示，经度表示东西方向的角度，纬度表示南北方向的角度。
2.1 大地坐标的定义大地坐标是指以地球椭球体为基准，通过经纬度来确定地球上某一点位置的坐标系统。
它是一种绝对坐标，以地球的赤道为基准，定义纬度为0度，向北为正，向南为负；经度以本初子午线（通常为格林威治子午线）为基准，定义为0度，向东为正，向西为负。
2.2 大地坐标的测量方法大地坐标的测量方法主要有以下两种：2.2.1 地面观测法地面观测法是指通过使用经纬仪、全站仪等测量仪器，在地面上观测天体的经纬度，进而确定测量点的经纬度。
这种方法适用于野外定位、导航等应用，测量精度较高。
2.2.2 卫星定位法卫星定位法是指通过使用全球卫星导航系统（如GPS）的信号，接收卫星信号并计算出接收器所在位置的方法。
这种方法适用于室内、城市等复杂环境，测量精度较低。
