cad大地坐标转施工坐标方法
cad大地坐标转施工坐标方法

讲解施工总平面图与各楼图纸之间坐标的转换
核心提示:1.首先打开Auto CAD用纸笔记录两个坐标值(如图红圈所示)2、下面接着
1.首先打开Auto CAD或者天正建筑软件。
在总平图找到该楼(13#楼)的大地坐标,用纸笔记录两个坐标值(如图红圈所示)
2、下面接着打开所需转换的图纸,比如该楼的桩位图,墙柱平面图等下面以墙柱平面图为例
3.在图形输入L,定义一个点的坐标,注意:这里先输入Y值再输入X值,且不输小数点,坐标输好后回车,直线的第二个点任意。
接着L,输入第二个点的坐标
4.输好之后用天正建筑里的【坐标标注】核对坐标数值
5.然后输入命令AL 选中要转换的图形将图纸上的点和刚刚输入的两个坐标点依次对齐。
就OK了
6 .将图纸上对应的点和刚刚输入的两个坐标点依次对齐。
图形对齐完毕
7.下图为已经转换好的坐标图,可以用坐标标注任意一点的坐标值。

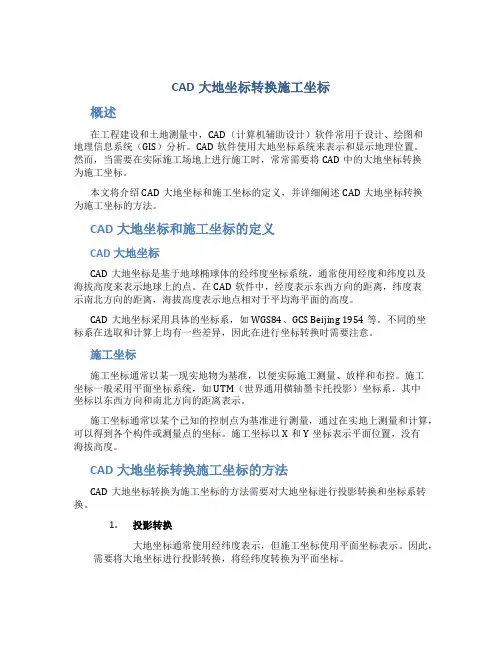

CAD大地坐标转换施工坐标

CAD大地坐标转换施工坐标概述在工程建设和土地测量中,CAD(计算机辅助设计)软件常用于设计、绘图和地理信息系统(GIS)分析。
CAD软件使用大地坐标系统来表示和显示地理位置。
然而,当需要在实际施工场地上进行施工时,常常需要将CAD中的大地坐标转换为施工坐标。
本文将介绍CAD大地坐标和施工坐标的定义,并详细阐述CAD大地坐标转换为施工坐标的方法。
CAD大地坐标和施工坐标的定义CAD大地坐标CAD大地坐标是基于地球椭球体的经纬度坐标系统,通常使用经度和纬度以及海拔高度来表示地球上的点。
在CAD软件中,经度表示东西方向的距离,纬度表示南北方向的距离,海拔高度表示地点相对于平均海平面的高度。
CAD大地坐标采用具体的坐标系,如WGS84、GCS Beijing 1954等。
不同的坐标系在选取和计算上均有一些差异,因此在进行坐标转换时需要注意。
施工坐标施工坐标通常以某一现实地物为基准,以便实际施工测量、放样和布控。
施工坐标一般采用平面坐标系统,如UTM(世界通用横轴墨卡托投影)坐标系,其中坐标以东西方向和南北方向的距离表示。
施工坐标通常以某个已知的控制点为基准进行测量,通过在实地上测量和计算,可以得到各个构件或测量点的坐标。
施工坐标以X和Y坐标表示平面位置,没有海拔高度。
CAD大地坐标转换施工坐标的方法CAD大地坐标转换为施工坐标的方法需要对大地坐标进行投影转换和坐标系转换。
1.投影转换大地坐标通常使用经纬度表示,但施工坐标使用平面坐标表示。
因此,需要将大地坐标进行投影转换,将经纬度转换为平面坐标。
常用的投影方法有经纬度转UTM投影和经纬度转高斯克吕格投影。
经纬度转UTM投影是将经纬度坐标投影到地球上的UTM坐标系中,其中每个地区根据其位置采用不同的投影带。
经纬度转高斯克吕格投影是将经纬度坐标投影到高斯克吕格投影坐标系中,用于较小的区域。
2.坐标系转换投影转换后的大地坐标已经是平面坐标,但仍然使用大地坐标系。

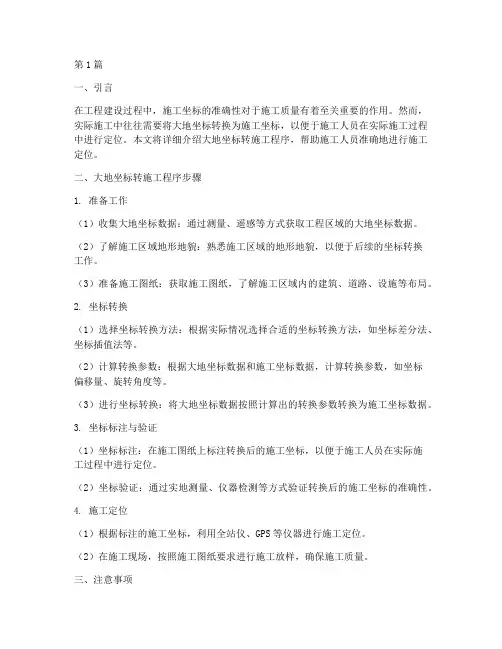

大地转施工程序(3篇)

第1篇一、引言在工程建设过程中,施工坐标的准确性对于施工质量有着至关重要的作用。
然而,实际施工中往往需要将大地坐标转换为施工坐标,以便于施工人员在实际施工过程中进行定位。
本文将详细介绍大地坐标转施工程序,帮助施工人员准确地进行施工定位。
二、大地坐标转施工程序步骤1. 准备工作(1)收集大地坐标数据:通过测量、遥感等方式获取工程区域的大地坐标数据。
(2)了解施工区域地形地貌:熟悉施工区域的地形地貌,以便于后续的坐标转换工作。
(3)准备施工图纸:获取施工图纸,了解施工区域内的建筑、道路、设施等布局。
2. 坐标转换(1)选择坐标转换方法:根据实际情况选择合适的坐标转换方法,如坐标差分法、坐标插值法等。
(2)计算转换参数:根据大地坐标数据和施工坐标数据,计算转换参数,如坐标偏移量、旋转角度等。
(3)进行坐标转换:将大地坐标数据按照计算出的转换参数转换为施工坐标数据。
3. 坐标标注与验证(1)坐标标注:在施工图纸上标注转换后的施工坐标,以便于施工人员在实际施工过程中进行定位。
(2)坐标验证:通过实地测量、仪器检测等方式验证转换后的施工坐标的准确性。
4. 施工定位(1)根据标注的施工坐标,利用全站仪、GPS等仪器进行施工定位。
(2)在施工现场,按照施工图纸要求进行施工放样,确保施工质量。
三、注意事项1. 在坐标转换过程中,确保大地坐标和施工坐标的准确性。
2. 选择合适的坐标转换方法,确保转换结果的准确性。
3. 在施工定位过程中,严格按照施工图纸要求进行放样,确保施工质量。
4. 定期对施工坐标进行复测,确保施工坐标的准确性。
四、总结大地坐标转施工程序是工程建设过程中必不可少的一环。
通过以上步骤,施工人员可以准确地将大地坐标转换为施工坐标,为施工定位提供保障。
在实际施工过程中,应严格按照程序操作,确保施工质量。
第2篇一、工程概述大地转施工程是指利用现代遥感技术,对地球表面进行高精度测量,获取地球表面三维空间分布信息的过程。
cad2014图纸坐标转换成施工坐标

CAD2014图纸坐标转换成施工坐标概述在建筑施工过程中,图纸坐标和施工坐标的转换是一项重要的工作。
CAD2014是一款常用的CAD软件,本文将阐述如何将CAD2014图纸中的坐标转换成施工坐标。
CAD2014图纸坐标简介在CAD2014中,图纸的坐标系统是基于直角坐标系的。
每个点的坐标都由x、y、z三个数值表示,分别代表点在水平平面上的距离、纵向的距离和高度。
转换过程CAD2014图纸坐标转换成施工坐标的过程可以分为以下几个步骤:1. 确定基准点在施工现场中选择一个基准点,一般选择靠近建筑物且易于测量的位置作为基准点。
基准点的坐标值可以通过实测或者设计图纸中给出。
2. 建立换算关系确定基准点后,需要建立CAD2014图纸坐标与施工坐标之间的换算关系。
换算关系可以通过测量已知点的CAD2014图纸坐标和实际施工坐标得到,一般可以使用线性换算或者非线性换算。
3. 进行坐标转换根据建立的换算关系,将CAD2014图纸中的每个点的坐标转换成施工坐标。
可以通过CAD2014软件中的坐标转换工具来实现。
4. 核对转换结果将转换后的施工坐标与实际测量的坐标进行比对,确保转换结果的准确性。
如果存在偏差,可以调整换算关系,重新进行坐标转换。
注意事项在进行CAD2014图纸坐标转换成施工坐标的过程中,需要注意以下几点:1. 坐标精度CAD2014软件中的坐标精度一般为小数点后6位,而施工坐标往往要求更高的精度。
在转换过程中,需要根据实际需求进行精度控制,避免精度损失过大。
2. 基准点选择选择基准点时,需要考虑到施工现场的实际情况,并且选择稳定、易于测量的位置作为基准点。
3. 坐标系统一致性在进行坐标转换过程中,需要确保CAD2014图纸坐标系统和施工坐标系统的一致性,避免转换过程中的误差。
4. 核对转换结果在转换后,及时进行核对,确保转换结果的准确性。
如果存在偏差,需要及时进行调整。
结论CAD2014图纸坐标转换成施工坐标是建筑施工过程中必不可少的一环。
大地坐标转换成施工坐标公式

大地坐标转换成施工坐标公式大地坐标转换成施工坐标是土木工程中常见的任务之一、在一些大型工程项目中,需要将地球上的大地坐标转换为施工现场上的施工坐标,以便准确地进行定位和测量工作。
在本文中,将介绍大地坐标转换成施工坐标的公式及其原理。
在进行坐标转换之前,有几个基本概念需要了解。
大地坐标是一种地球表面上的坐标系统,通常以经度和纬度表示。
经度是指在地球上从东向西的方向上测量的角度,而纬度是指在地球上从南向北的方向上测量的角度。
施工坐标是指在施工现场上的坐标系统,通常以东北天三个方向上的距离表示。
转换大地坐标为施工坐标的公式如下:X = N * cos(L) * (L0 - L0₀)Y=M*(L-L₀)其中,X和Y代表施工坐标,N和M是地球的半径在经纬度方向上的变化率,L0和L分别是工地和目标地点的经度,L₀代表了大地坐标副短轴方向的角度偏差。
这个公式的原理是基于以下几个假设:1.地球是一个近似于椭球体的几何体。
由于地球的自转和形状不规则,地球的形状是稍微扁平的。
2.地球的形状变化是由于重力的作用而引起的。
在大地测量中,通过测量地球表面上的引力,可以确定地球形状的变化。
3.地球的形状变化与地球上方的引力场有关。
根据地球引力测量理论,可以将地球的形状变化转换成地球上表面的坐标变化。
根据上述原理和公式,可以在计算机程序中实现大地坐标转换成施工坐标的功能。
在实际的施工现场中,通常可以使用全球定位系统(GPS)等技术来测量目标地点的大地坐标。
然后,将这些大地坐标输入到相应的计算程序中,使用上述公式和算法进行计算,得到施工坐标。
最后,可以使用施工坐标来指导施工工作。
需要注意的是,大地坐标转换成施工坐标的精度可能会受到多种因素的影响,包括地球形状的变化、测量误差等。
因此,在实际应用中,还需要进行一些误差校正和精度评估的工作,以确保转换结果的准确性。
综上所述,大地坐标转换成施工坐标是一项重要的土木工程任务。
通过使用适当的公式和算法,结合实际测量数据,可以实现大地坐标到施工坐标的转换,为施工现场的工作提供准确的定位和指导。
如何快速的将大地坐标系导入进施工结构的cad平面图纸中

大家都知道施工的cad结构图纸中的平面图,例如桥梁,地铁车站,涵洞等,这些平面图纸是没有坐标系的。
但是由于种种原因,我们可能会用到这个图纸的某些坐标,这样会更直观的看到图纸到坐标点位的分布情况。
那下面我就会把没有坐标系的cad施工结构平面图纸以一个例子使其附上坐标,让每个点位都有对应的坐标。
我们需要准备的就是,熟悉两个cad 命令1,sc 缩放命令。
2,align 对齐命令然后我们好需要知道这张图的其中三个点的坐标,找些具有特征性的点就行了(例如交点,角点,中点等等)
大概思路就是首先缩放你的图纸,让他们的尺寸单位是米,因为坐标都是以米为单位的。
然后在图纸中用三个点的坐标画出两条线段。
组后用align对齐命令,对齐就可以了.
下面再用gif图做图解说明:
第一步
缩放,这里有个注意点,由于现在的设计单位画的图纸,很多图层都是关联的,你需要把其中关联分解了,这样的缩放后的效果就不会存在原来标注的样式不会随着缩放而变化了。
第二步
找出图中的三个具有代表性的点,然后计算出他们的坐标,用坐标的方法在cad中用直线画出来。
最后一步用命令align 对其命令,把相应的点对齐后,就可以了,然后你再看看那其他点,是不是也有相应正确的坐标了。
cad大地坐标转换施工坐标怎么转换

CAD大地坐标转换施工坐标的转换方法在土木工程和建筑施工中,CAD(计算机辅助设计)软件被广泛使用以进行绘图和设计。
在进行施工过程中,有时需要将CAD中的大地坐标转换为施工坐标,以便更准确地安排建筑和土木结构。
本文将介绍CAD大地坐标转换为施工坐标的常用方法。
什么是大地坐标和施工坐标?在开始讨论转换方法之前,我们先来了解一下大地坐标和施工坐标的概念。
大地坐标大地坐标是用来表示地球上某一点位置的坐标系统。
在大地坐标系统中,地球被划分为经度(longitude)和纬度(latitude)的坐标网格。
经度用来表示东西方向上的位置,纬度则用来表示南北方向上的位置。
施工坐标施工坐标是指在具体施工工地内部建筑或土木结构上使用的坐标系统。
这种坐标系统通常以某一固定点为起点,并使用局部坐标系,以便更方便地进行施工工作。
大地坐标到施工坐标的转换方法为了将CAD中的大地坐标转换为施工坐标,我们需要以下的转换步骤:1.确定旋转角度:首先,我们需要确定局部施工坐标系相对于大地坐标系的旋转角度。
这可以通过观察施工场地的实际情况并进行测量来确定。
2.坐标平移:接下来,我们需要进行坐标平移,以便将施工区域的某一点对应到大地坐标系的原点上。
通过测量起始点在大地坐标系中的坐标,我们可以计算出平移的距离。
3.坐标旋转:使用所确定的旋转角度,对CAD中的所有点进行坐标旋转。
旋转后得到的坐标即为相对于施工坐标系的结果。
4.坐标缩放:根据需要,可以在转换过程中进行坐标缩放,以适应施工坐标系的单位。
转换示例以下是一个具体的转换示例,以帮助更好地理解大地坐标到施工坐标的转换过程。
假设有一个CAD绘图文件,其中有一组点的大地坐标为:•点A:经度 120.456,纬度 31.789•点B:经度 120.453,纬度 31.790•点C:经度 120.458,纬度 31.791我们已经确定旋转角度为 45°,并测量了起始点在大地坐标系中的位置。
大地坐标转换施工坐标软件怎么用

大地坐标转换施工坐标软件使用指南介绍大地坐标转换施工坐标软件是一款简单易用的工具,旨在帮助用户快速而准确地进行大地坐标与施工坐标之间的转换。
施工坐标通常用于土木工程和建筑设计中,而大地坐标则是地理定位的一种常用方式。
本文将详细介绍如何使用该软件进行坐标转换。
步骤以下是使用大地坐标转换施工坐标软件的简单步骤:1. 软件打开打开软件后,您将看到一个用户界面。
界面上通常会有包含输入框和按钮的表单,用于输入相关坐标数据和进行转换。
2. 输入大地坐标首先,您需要在相应的输入框中输入大地坐标数据。
通常,大地坐标由经度(Longitude)和纬度(Latitude)值组成。
请确保您输入的坐标格式正确,并且经纬度值在规定范围内。
3. 选择坐标系在软件中,您需要选择适合您工程或设计所需的施工坐标系。
施工坐标系通常根据地理位置和项目需求进行选择。
在选择后,软件将根据选定的坐标系执行后续计算步骤。
4. 进行转换点击软件界面上的转换按钮,软件将根据输入的大地坐标和选定的坐标系进行转换计算。
转换结果将显示在界面上的输出框中。
5. 查看转换结果转换完成后,您可以在输出框中查看施工坐标的转换结果。
转换结果通常包含坐标点的X、Y、Z三个值,其中X和Y表示水平坐标,Z表示垂直坐标。
6. 保存或复制结果根据您的需求,您可以选择将转换结果保存到本地计算机或复制到剪贴板中。
这将方便您在其他应用程序中使用转换后的施工坐标。
注意事项使用大地坐标转换施工坐标软件时,请务必留意以下事项:•输入的大地坐标必须符合规定的格式,并且经纬度值必须在有效范围内。
•确保选择正确的施工坐标系,以确保转换结果准确无误。
•若有需要,您还可以在软件中进行反向转换,将施工坐标转换回大地坐标。
•在保存或复制结果前,先确认转换结果的准确性,确保没有输入错误或其他计算错误。
结论通过本文的介绍,您应该已经了解了如何使用大地坐标转换施工坐标软件。
这款简单易用的工具将帮助您快速完成大地坐标与施工坐标之间的转换,并提供准确的计算结果。
