阀门试验压力
阀门试压标准
本标准参照采用国标标准GB/T13927—1992《工业用阀门阀门的压力试验》。
1主题内容与适用范围本标准规定了通用阀门压力试验的要求、方法和评定指标。
本标准适用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。
2术语2．1试验压力试验时阀门内腔应承受的计示压力。
2．2壳体试验对阀体和阀盖等联结而成的整个阀门外壳进行的压力试验。
目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。
2．3密封试验检验启闭件和阀体密封副密封性能的试验。
2．4上密封试验检验阀杆与阀盖密封副密封性能的试验。
2．5试验持续时间在试验压力下试验所持续的时间。
3试验项目压力试验的项目包括：a．壳体试验；b．上密封试验（具有上密封结构的阀门应做该项试验）；c．密封试验。
4实验要求4．1每台阀门出厂前均应进行压力试验。
4．2在壳体试验完成之前，不允许对阀门涂漆或使用其它防止渗漏的涂层，但允许进行无密封作用的化学防锈处理及给衬里阀衬里。
对于已涂过漆的库存阀门，如果用户代表要求重做做压力试验时，则不需除去涂层。
4．3密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的防护剂，靠油脂密封的阀门，允许涂敷按设计规定选用的油脂。
4．4试验过程中不应使阀门受到可能影响试验结果的外力。
4．5如无特殊规定，试验介质的温度应在5~40℃之间。
4．6下列试验介质由制造厂自行选择，但应符合表1和表2的规定；a 液体：水（可以加入防锈剂），煤油或粘度不大于的其它适宜液体；b气体：空气或其它适宜的气体。
4．7用液体作试验时，应排除阀门腔体内的气体。
用气体作试验时，应采用安全防护措施。
4．8进行密封和上密封试验时，应以设计给定的方式关闭。
4．9试验压力应符合规定。
4．9．1壳体试验的试验压力按表1的规定。
注：20℃下最大允许工作压力值，按有关产品标准的规定。
当有关标准未作规定时，可按录A（参考件）确定。
4．9．2密封和上密封试验的试验压力按表2的规定。
阀门壳体压力试验规定
阀门压力试验所有阀门压力试验满足标准的规定,由装配组完成试验,实行自检记录并记录实际试压参数值,每天一记录,操作者签字后交由质量部收集存档;阀门壳体压力试验1 实验步骤1 阀门的液压试验介质采用洁净水,不锈钢阀门试验用水氯离子含量应不大于100mg/L；周期性检查水质的清洁情况,必要时更换2 试验用的压力表,必须经过校验,精度应不低于1.6级,表的盘刻度值为最大被测压力的1.5-2倍,试验系统的压力表应不少于两块,分别安装在试压设备及被实验阀门的进口处；3 阀门液压试验的压力为公称压力的1.5倍;停压时间见表保持试验压力的持续时间；4 阀门达到保压时间后,以阀体和填料无泄渗漏为合格；5 对试验不合格的阀门,应标识或进行修补并重新试验,通知检验；6 阀门液体试验液体介质时应尽量排除阀门内的空气,试验完毕后及时排除阀腔内的积液,并用空气吹干；7 试验合格的阀门应做出标识并填写阀门试验记录3.4.2 试验完毕的阀门,须做好成品防护,两端应有防护盖防护;凡通径在50mm以上的必须在各端口俩侧嵌戴防护帽；通径在50mm以下的应用塑料胶膜粘封;否则,不得进入现场;其中闸阀、截止阀、节流阀、调节阀、蝶阀、底阀等的关闭件应处于全关闭的位置；旋塞阀、球阀的关闭件应完全处于全开启的位置,以防灰尘等沾染密封面；止回阀的阀瓣应关闭并予以固定;2 阀门试验后,外露的阀杆部位应涂油脂进行保护,阀门内腔、法兰、密封面和螺栓螺纹部位应涂防锈剂进行保护;3 不做标识的阀门不许进入下一工序;阀门密封试验1 阀门密封试验包括上密封试验、高压密封试验和低压密封试验,密封试验必须在壳体压力试验合格后进行;试验步骤如下：1 关闭阀门；2 使用试压胎具密封试验一侧的阀腔；3 向于关闭状态的被检测密封副的一侧腔体内充满水,逐渐加压到实验压力,达到规定保压时间后,在该密封副的另一侧,目测渗漏情况；4 注意做密封试验时,对规定了介质流通方向的阀门,如截止阀等应按规定介质流通方向引入介质和施加压力；没有规定介质流通方向的阀门,如闸阀、球阀、旋塞阀和蝶阀,应分别沿每端引入介质和施加压力；止回阀应沿使阀瓣关闭的方向引入介质和施加压力;2 具有上密封结构的阀门闸阀、截止阀应逐个对上密封进行试验试验压力为公称压力的1.1倍试验时应关闭上密封面并松开填料压盖停压,时间见表保持试验压力的持续时间,无渗漏为合格,试验介质为洁净水,要求与壳体压力试验要求相同；上密封试验的步骤为：壳体压力试验合格后封闭阀门进、出口,松开填料压盖,将阀门打开并使上密封关闭,向腔内充满试验介质,逐渐加压到实验压力,达到保压规定时间后,合格标准见表密封试验的最大允许泄漏率3 满足试验压力的持续时间见表：保持试验压力的持续时间4 进行密封试验时,在保压时间内,阀瓣、阀座、静密封面和蝶阀的中间轴处不允许有明显的泄漏,阀门结构不得损坏;在试压保压时间内通过密封面的允许泄漏量,应符合表：密封试验的最大允许泄漏率。
GB13927-92 通用阀门 压力试验
中华人民共和国国家标准通用阀门压力试验Pressure testing for general purpose valves GB/T 13927—92 代替GB 4981—85本标准参照采用国际标准ISO 5208—1982《工业用阀门阀门的压力试验》。
1 主题内容与适用范围本标准规定了通用阀门压力试验的要求、方法和评定指标。
本标准适用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。
2 术语2.1 试验压力试验时阀门内腔应承受的计示压力。
2.2 壳体试验对阀体和阀盖等联结而成的整个阀门外壳进行的压力试验。
目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。
2.3 密封试验检验启闭件和阀体密封副密封性能的试验。
2.4 上密封试验检验阀杆与阀盖密封副密封性能的试验。
2.5 试验持续时间在试验压力下试验所持续的时间。
3 试验项目压力试验的项目包括：a. 壳体试验；b. 上密封试验(具有上密封结构的阀门应做该项试验)；c. 密封试验。
4 试验要求4.1 每台阀门出厂前均应进行压力试验。
4.2 在壳体试验完成之前，不允许对阀门涂漆或使用其它防止渗漏的涂层，但允许进行无密封作用的化学防锈处理及给衬里阀衬里。
对于已涂过漆的库存阀门，如果用户代表要求重做压力试验时，则不需除去涂层。
4.3 密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的防护剂，靠油脂密封的阀门，允许涂敷按设计规定选用的油脂。
4.4 试验过程中不应使阀门受到可能影响试验结果的外力。
国家技术监督局1992–12-10批准 1993–06–01实施14.5 如无特殊规定，试验介质的温度应在5～40℃之间。
4.6 下列试验介质由制造厂自行选择，但应符合表1和表2的规定：a. 液体：水(可以加入防锈剂)，煤油或粘度不大于水的其它适宜液体；b. 气体：空气或其它适宜的气体。
4.7 用液体作试验时，应排除阀门腔体内的气体。
通用阀门试压标准
通用阀门压力试验标准本标准参照采用国标标准GB/T13927—1992《工业用阀门 阀门的压力试验》。
1主题内容与适用范围本标准规定了通用阀门压力试验的要求、方法和评定指标。
本标准适用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。
2术语2．1试验压力试验时阀门内腔应承受的计示压力。
2．2壳体试验对阀体和阀盖等联结而成的整个阀门外壳进行的压力试验。
目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。
2．3密封试验检验启闭件和阀体密封副密封性能的试验。
2．4上密封试验检验阀杆与阀盖密封副密封性能的试验。
2．5试验持续时间在试验压力下试验所持续的时间。
3试验项目压力试验的项目包括：a．壳体试验；b．上密封试验（具有上密封结构的阀门应做该项试验）；c．密封试验。
4实验要求4．1每台阀门出厂前均应进行压力试验。
4．2在壳体试验完成之前，不允许对阀门涂漆或使用其它防止渗漏的涂层，但允许进行无密封作用的化学防锈处理及给衬里阀衬里。
对于已涂过漆的库存阀门，如果用户代表要求重做做压力试验时，则不需除去涂层。
4．3密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的防护剂，靠油脂密封的阀门，允许涂敷按设计规定选用的油脂。
4．4试验过程中不应使阀门受到可能影响试验结果的外力。
4．5如无特殊规定，试验介质的温度应在5~40℃之间。
4．6下列试验介质由制造厂自行选择，但应符合表1和表2的规定；a 液体：水（可以加入防锈剂），煤油或粘度不大于的其它适宜液体；b气体：空气或其它适宜的气体。
4．7用液体作试验时，应排除阀门腔体内的气体。
用气体作试验时，应采用安全防护措施。
4．8进行密封和上密封试验时，应以设计给定的方式关闭。
4．9试验压力应符合规定。
4．9．1壳体试验的试验压力按表1的规定。
表1公称压力PN，MPa试验介质试验压力＜0.25液体0.1 MPa+20℃下最大允许工作压力≥0.25液体20℃下最大允许工作压力的1.5倍注：20℃下最大允许工作压力值，按有关产品标准的规定。

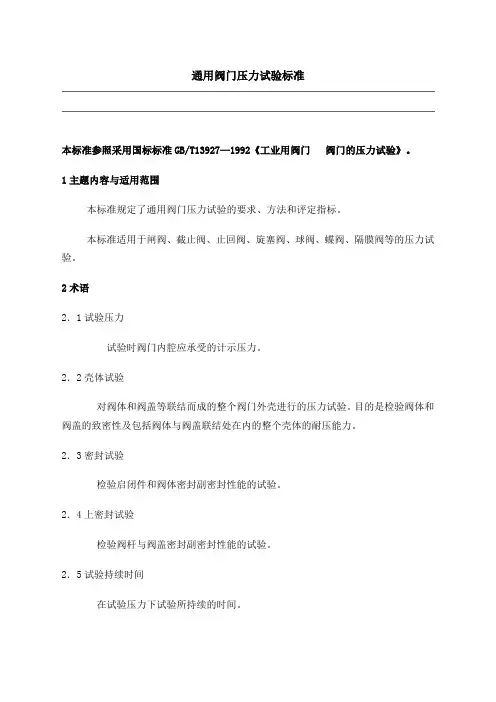

通用阀门压力试验标准
通用阀门压力试验标准本标准参照采用国标标准GB/T13927—1992《工业用阀门阀门的压力试验》。
1主题内容与适用范围本标准规定了通用阀门压力试验的要求、方法和评定指标。
本标准适用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。
2术语2．1试验压力试验时阀门内腔应承受的计示压力。
2．2壳体试验对阀体和阀盖等联结而成的整个阀门外壳进行的压力试验。
目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。
2．3密封试验检验启闭件和阀体密封副密封性能的试验。
2．4上密封试验检验阀杆与阀盖密封副密封性能的试验。
2．5试验持续时间在试验压力下试验所持续的时间。
3试验项目压力试验的项目包括：a．壳体试验；b．上密封试验（具有上密封结构的阀门应做该项试验）；c．密封试验。
4实验要求4．1每台阀门出厂前均应进行压力试验。
4．2在壳体试验完成之前，不允许对阀门涂漆或使用其它防止渗漏的涂层，但允许进行无密封作用的化学防锈处理及给衬里阀衬里。
对于已涂过漆的库存阀门，如果用户代表要求重做做压力试验时，则不需除去涂层。
4．3密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的防护剂，靠油脂密封的阀门，允许涂敷按设计规定选用的油脂。
4．4试验过程中不应使阀门受到可能影响试验结果的外力。
4．5如无特殊规定，试验介质的温度应在5~40℃之间。
4．6下列试验介质由制造厂自行选择，但应符合表1和表2的规定；a 液体：水（可以加入防锈剂），煤油或粘度不大于的其它适宜液体；b气体：空气或其它适宜的气体。
4．7用液体作试验时，应排除阀门腔体内的气体。
用气体作试验时，应采用安全防护措施。
4．8进行密封和上密封试验时，应以设计给定的方式关闭。
4．9试验压力应符合规定。
4．9．1壳体试验的试验压力按表1的规定。
表1注：20℃下最大允许工作压力值，按有关产品标准的规定。
当有关标准未作规定时，可按录A（参考件）确定。

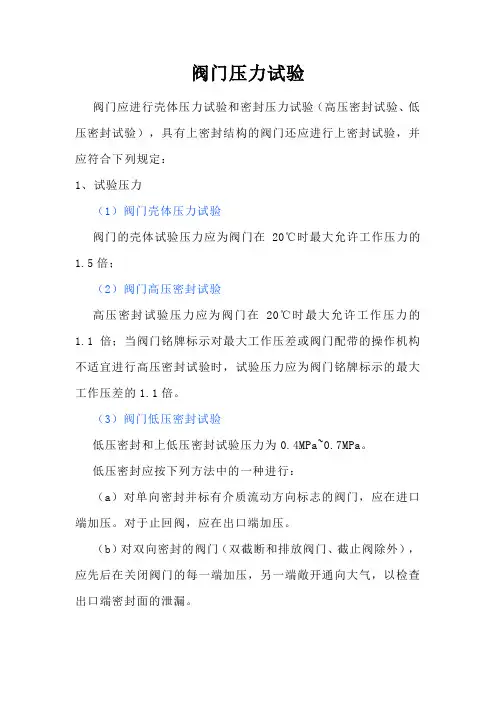

阀门压力试验
阀门压力试验阀门应进行壳体压力试验和密封压力试验（高压密封试验、低压密封试验），具有上密封结构的阀门还应进行上密封试验，并应符合下列规定：1、试验压力（1）阀门壳体压力试验阀门的壳体试验压力应为阀门在20℃时最大允许工作压力的1.5倍；（2）阀门高压密封试验高压密封试验压力应为阀门在20℃时最大允许工作压力的1.1倍；当阀门铭牌标示对最大工作压差或阀门配带的操作机构不适宜进行高压密封试验时，试验压力应为阀门铭牌标示的最大工作压差的1.1倍。
（3）阀门低压密封试验低压密封和上低压密封试验压力为0.4MPa~0.7MPa。
低压密封应按下列方法中的一种进行：（a）对单向密封并标有介质流动方向标志的阀门，应在进口端加压。
对于止回阀，应在出口端加压。
（b）对双向密封的阀门（双截断和排放阀门、截止阀除外），应先后在关闭阀门的每一端加压，另一端敞开通向大气，以检查出口端密封面的泄漏。
（c）对多通道密封的阀门，试验介质应依次从被密封的通道口引入加压，从填料箱处（此时，应未装填料）或其他敞开的通道口来检查进口端密封面的泄漏率。
试验时，其每一密封面的泄漏率应不超过规定的泄漏率。
（d）对工作压力小于2.0 MPa 的中线衬里对称蝶阀，可只在一个方向上进行密封试验；对于其他连接形式的弹性密封座蝶阀，应进行双向密封试验。
对于有流向标志的阀门，反向试验时，应按其最大允许工作压差进行密封试验。
（4）阀门上密封试验（a）除波纹管密封阀门外，具有上密封性能的阀门均应进行上密封试验。
（b）具有上密封结构的阀门主要有闸阀、截止阀等。
（c）阀门的上密封试验压力应为阀门在20℃时最大允许工作压力的1.1倍。
上密封试验的步骤：封闭阀门进、出口，松开填料压盖或不安装填料，将阀门打开并使上密封关闭，向腔内充满试验介质，逐渐加压到试验压力，达到保压规定时间后，无渗漏为合格。
（d）上密封试验后应压紧填料压盖或安装填料，阀门制造厂不应把上密封试验合格的阀门，作为推荐阀门在带压时添加或更换填料的依据。
阀门试验压力和安全阀定压规定
阀门试验压力和安全阀定压规定1. 引言为了确保企业阀门的压力试验和安全阀的定压工作的正确实施，保障企业设备的安全运行和人员的生命安全和资产安全，订立本规定。
2. 目的本规定的目的在于规范企业阀门试验压力和安全阀定压工作，明确管理标准和考核标准，促进工作的有序开展，确保设备的安全可靠性。
3. 阀门试验压力管理标准1.全部新安装或更换的阀门，在安装完成后必需进行压力试验。
试验前应清理和检查阀门及其连接部件，并依照设计要求设置相应的试验压力。
2.阀门试验压力应依照设计标准和相关规范执行，确保试验压力连续时间充分长，以验证阀门的密封性和耐受本领。
3.阀门试验压力应由经过培训和合格的试验人员执行，而且使用合适的试验设备和工具。
4.阀门试验后，应及时记录试验结果，并在阀门上附上试验标识，明确试验压力和试验日期等信息。
5.阀门试验记录应妥当保管，并定期进行检查和审查，确保记录准确完整，以备案和审核之用。
4. 安全阀定压管理标准1.安全阀的定压工作应在安装完成后立刻进行，并依照设计要求设置相应的定压值。
2.安全阀定压应依照相关规范和标准执行，确保定压值的准确性和稳定性。
3.安全阀定压工作应由经过培训和合格的维护人员执行，而且使用合适的测试设备和工具。
4.定压工作完成后，应及时记录定压结果，并在安全阀上附上定压标识，明确定压值和定压日期等信息。
5.定压记录应妥当保管，并定期进行检查和审查，确保记录准确完整，以备案和审核之用。
5. 阀门试验压力和安全阀定压考核标准1.进行阀门试验压力和安全阀定压工作的人员应具备相应的资格和经验，并通过相关考核，获得合格证书方可操作。
2.考核内容应包含对阀门试验压力和安全阀定压工作的理论知识、操作规程和实际操作技能的测试。
3.考核合格标准应依据相关规范和标准确定，并由企业法务人员进行核定和审查。
4.通过考核的人员应定期进行再培训和考核，以保持其专业素养和操作技能的更新和提升。
6. 惩罚和嘉奖1.对于违反阀门试验压力和安全阀定压规定的，将依照企业规章制度中相关条款进行惩罚，并对其违规行为进行记录。
各种阀门试压方法
各种阀门的试压方法一般情况下，工业阀门在使用时不做强度试验，但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应做强度试验。
对于安全阀，其整定压和回座压力及其他试验应符合其说明书和有关规程的规定。
阀门安装之彰应作强度和密封性试验.低压阀门抽查20%,如不合格应100％的检查;中、高压阀门应100%的检查.阀门试压常用的介质有水、油、空气、蒸汽、氮气等，各类工业阀门含气动阀门的试压方法如下:1、球阀的试压方法气动球阀的强度试验应在球体半开状态下进行。
①浮动式球阀密封性试验：将阀处于半开状态，一端引入试验介质，另一端封闭；将球体转动几次，阀门处于关闭状态时打开封闭端检查,同时检查填料和垫片处密封性能，不得有渗漏现象。
然后从另一端引入试验介质,重复上述试验。
②固定式球阀密封性试验：在试验前将球体空载转动几次，固定式球阀处于关闭状态，从一端引人试验介质至规定值；用压力表检查引入端密封性能，使用压力表精度0．5~1级，量程为试验压力的1．5倍。
在规定时问内，没有降压现象为合格；再从另一端引入试验介质，重复上述试验。
然后，将阀门处于半开状态，两端封闭，内腔充满介质,在试验压力下检查填料和垫片处，不得有渗漏。
③三通球阀应在各个位置上进行密封性试验。
2、止回阀的试压方法止回阀试验状态：升降式止回阀阀瓣轴线处于与水平垂直的位置；旋启式止回阀通道轴线和阀瓣轴线处于与水平线近似平行的位置。
强度试验时，从进口端引入试验介质至规定值，另一端封闭，看阀体和阀盖无渗漏为合格。
密封性试验从出口端引入试验介质，在进口端检查密封面处，填料和垫片处无渗漏为合格。
3、减压阀的试压方法①减压阀的强度试验一般以单件试验后组装，亦可组装后试验。
强度试验持续时间：DN<50mm的lmin；DN65～150mm的大于2min;DN〉150mm的大于3min.波纹管与组件焊接后,应用减压阀后最高压力的1．5倍、用空气进行强度试验。
②密封性试验时按实际工作介质进行.用空气或水试验时，以公称压力的1．1倍进行试验；用蒸汽试验时，以工作温度下允许的最高工作压力进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家标准GT/T 13927-1992对通用阀门的压力试验
国家标准GB/T13927对通用阀门的压力试验规定如下：
1.壳体试验
1.1试验压力：壳体试验的试验压力按下表的规定。
1.2试验介质：下列试验介质由制造厂自行选择，但应符合壳体试验的试验压力及密封和密封试验的试验压力的规定。
a.液体：水(可以加入防锈剂)，煤油或粘度不大于水的其他适宜液体；
b.气体：空气或其他适宜的气体。
1.2.1用液体作试验时，应排除阀门腔体内的气体。
用气体作试验时，应采用安全防护措施。
1.2.2如无特殊规定，试验介质的温度应在5~40度之间。
1.3超额分配试验的持续时间
1.3.1壳体试验的持续时间庆不少于右表的规定。
1.4试验方法：封闭阀门进口和出口，压紧填料压盖以保持试验压力，启闭件处于部分开状态。
给体腔充满试验介质，并逐渐渐加压到试验压力(止回阀应从进口端加压)；然后对壳体(包括填料函及阀体与阀盖联结处）进行检查。
1.5评定指标：壳体试验时，承压壁及阀体与阀盖联结处不得有可见渗漏，壳体(包括填料函及阀体与阀盖联结处)不应有结构损伤。
如无特殊规定，在壳体试验压力下允许填料处泄漏，但当试验压力降到密封试验压力时，应无可见泄漏。
2.密封和上密封试验
2.1密封和上密封试验的试验压力按下表的规定。
2.2试验压力在试验持续时间内应维持不变。
2.3试验介质：同1.2。
2.4密封和上密封试验的持续时间。
2.4.1密封和上密封试验的试验持续时间应不少于下表的规定。
2.4.2试验持续时间除应符合规定外,还应满足具体的检漏方法对试验持续时间的要求。
2.5试验方法
2.5.1上密封试验：封闭阀门进口和出口，放松填料压盖(如果阀门设有上密封检查装置，且在不放松填料压盖的情况下能够可靠地检查上密封的性能，则不必放松填料压盖)，阀门处于全开状态，使上密封关闭，给体腔充满试验介质，并逐渐加压到规定的试验压力，然后检查上密封性能。
2.5.2密封试验：主要阀类的加压方法按下表的规定。
但对于规定了介质流通方向的阀门，应按规定的流通方向加压(止回阀除外)。
试验时应逐渐加压到规定的试验压力，然后检查密封副的密封性能。
2.6评定指标
2.6.1上密封试验：在试验持续时间内无可见泄漏。
2.6.2密封试验：密封试验的最大允许泄漏量见下表。
表中的泄漏量只适用于向大气排放的情况。
A级适用于非金属弹性密封阀门，B、C、D及适用于金属密封阀门。
其中：B级适用于比较关键的阀门，D级适用于一般的阀门。
各类阀门的最大允许泄漏量(等级)应按有关产品标准的规定。
如果有关标准未作具体规定，则非金属弹性密封阀门按A级要求，金属密封阀门按D级要求。
如用户要求按B级或C级时，应在订货合同中规定。
备注：通用阀门，采用液体水作为试压介质，密封试验=1.1×公称压力。
例如：1.6MPa公称压力的通用阀门的密封试验压力为1.76MPa。
