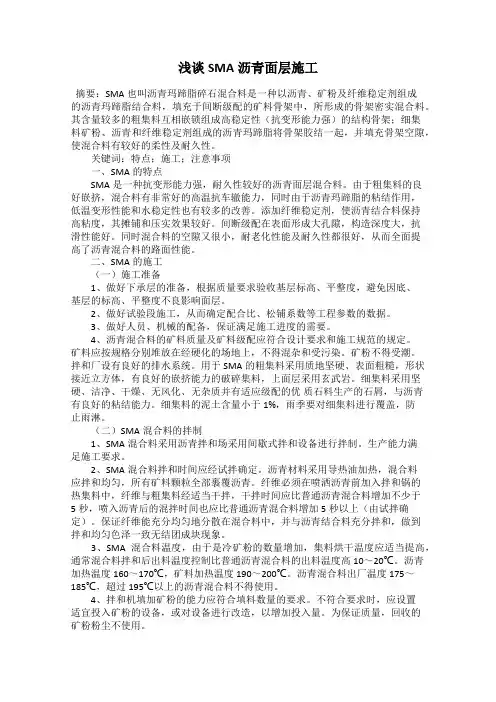

浅谈SMA沥青面层施工
浅谈SMA沥青面层施工摘要：SMA也叫沥青玛蹄脂碎石混合料是一种以沥青、矿粉及纤维稳定剂组成的沥青玛蹄脂结合料，填充于间断级配的矿料骨架中，所形成的骨架密实混合料。
其含量较多的粗集料互相嵌锁组成高稳定性（抗变形能力强）的结构骨架；细集料矿粉、沥青和纤维稳定剂组成的沥青玛蹄脂将骨架胶结一起，并填充骨架空隙，使混合料有较好的柔性及耐久性。
关键词：特点；施工；注意事项一、SMA的特点SMA是一种抗变形能力强，耐久性较好的沥青面层混合料。
由于粗集料的良好嵌挤，混合料有非常好的高温抗车辙能力，同时由于沥青玛蹄脂的粘结作用，低温变形性能和水稳定性也有较多的改善。
添加纤维稳定剂，使沥青结合料保持高粘度，其摊铺和压实效果较好。
间断级配在表面形成大孔隙，构造深度大，抗滑性能好。
同时混合料的空隙又很小，耐老化性能及耐久性都很好，从而全面提高了沥青混合料的路面性能。
二、SMA的施工（一）施工准备1、做好下承层的准备，根据质量要求验收基层标高、平整度，避免因底、基层的标高、平整度不良影响面层。
2、做好试验段施工，从而确定配合比、松铺系数等工程参数的数据。
3、做好人员、机械的配备，保证满足施工进度的需要。
4、沥青混合料的矿料质量及矿料级配应符合设计要求和施工规范的规定。
矿料应按规格分别堆放在经硬化的场地上，不得混杂和受污染。
矿粉不得受潮。
拌和厂设有良好的排水系统。
用于SMA的粗集料采用质地坚硬、表面粗糙，形状接近立方体，有良好的嵌挤能力的破碎集料，上面层采用玄武岩。
细集料采用坚硬、洁净、干燥、无风化、无杂质并有适应级配的优质石料生产的石屑，与沥青有良好的粘结能力。
细集料的泥土含量小于1%，雨季要对细集料进行覆盖，防止雨淋。
（二）SMA混合料的拌制1、SMA混合料采用沥青拌和场采用间歇式拌和设备进行拌制。
生产能力满足施工要求。
2、SMA混合料拌和时间应经试拌确定。
沥青材料采用导热油加热，混合料应拌和均匀，所有矿料颗粒全部裹覆沥青。
