alphacam使用教程 (1)
ALPHACAM中文使用手册之欧阳德创编
第一章简介关于使用本手册本手册系提供程序的使用及操作的详细说明。
通常您可在程工主画面的辅助说明中寻找相关的使用说明。
而本手册则是更详细，依照章节的画面说明。
此手册应在使用软件之后，有所疑问，再来查询之用。
本手的习惯用法应按何键，系统以完整符号表示，如：[Enter] , [Esc] , [Tab ], [Ctrl ] , [Shift ], [Spacebar ] , [F4 ] , [A ] , [B ] , [S]等。
而二键同时按时，则以：[Ctrl ] + [S]表示。
而键须依序而按，则以：[Atl ] , [F ], [O]表示。
在程序操作时，而鼠标最常用到。
在手册中，按鼠标系以“按”及符号Θ表示。
按鼠标右键则为R-Θ。
按鼠标2次，则以“按二次”说明，而以符号2Θ表示按鼠标左键二次。
而按左键一次选取，则以Θ符号表示。
指令及选项的使用时，则以粗黑大字表示。
主菜单及次选项是以阶层表示。
例如：几何图形|弧 |二点+半径。
黑三角表示主菜单下，它会再开一个次选项视图。
若是同一主菜单下，有多个指令要使用，全阶层表示则代繁锁，则次选项则以|拷贝|来表示。
指令选用可以用滑或键。
若用键躩，先按Atl，再依序按下标线的字母。
例如：Atl,F,O,表示档案|开始旧文件…指令。
另一个指令选取法，是所谓的“热键”。
其法表示在选项屏幕中，以“Ctrl+键”表示，例如：档案|储存档案Ctrl+S。
使用时，即先按Ctrl键。
手册以Ctrl+Spacebar表示。
大部份指令有一更快速，直接的选用法：“图像”按钮。
若此指令有图像钮可供选用，则会在指令到列的最后以其图像显示出来，例如：几何图形|APS快速几何图形|线到弧熔接若该指令还有“热键”，则会在它的指令列及图像之后，再把热键列出，例如：档案|开启档案 Ctrl+O.开/关的指令，表示“开”或“关”则是在指令的前面打上一个勾勾表示。
例如：显示|显示选项| ˇ显示断点。
若指令之后，会带出一对话框，供再选取指令，则是在指令之后，以小点点表示，如下：几何图形|编辑/列出几何图形…对话框指令的选用同前表示尖法，只是以一大粗线符号表示而已，例如：加工|刀具方向边|更改出/进L/R。

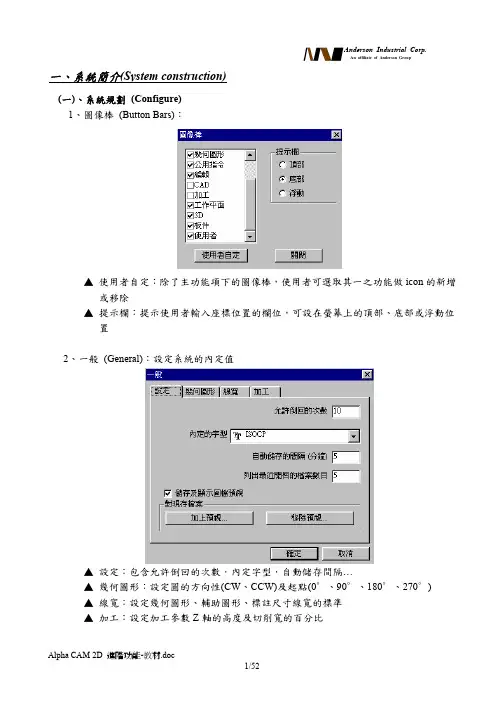

Alpha CAM 2D 进阶功能-教材
Alpha CAM 2D 進階功能-教材.doc 8/52
10、結束並封閉 (Close and Finish)
Anderson Industrial Corp.
D、第二點的半徑 (25) E、第二點的交點 (0,100) F、第三點的半徑 (25) G、第三點的交點 (-100,100) H、第四點的半徑 (25) I、第四點的交點 (-100,0)
Alpha CAM 2D 進階功能-教材.doc 4/52
J、結束指令 完成圖形
Anderson Industrial Corp.
1、點 (Point) 在此繪圖法中“線”是由兩個點構成。 操作方法： A、以輸入座標點的方式 B、直接在螢幕上點選
2、圓弧 (Known Arc) 在快速幾何圖形法中沒有圓這個圖素，圓指的是 360 度的弧，在使用此方法需注意弧 的方向，在此所指的弧是指圓心及半徑均已知的弧，對於已知半徑而不知圓心的弧（如 倒角）不適用於這個方法。 操作方法： A、輸入已知的弧半徑 (20) B、選擇弧的方向--順時逆或逆時針 (順時針)
操作方法：
A、圓弧 (0,0) 半徑：20 轉向：CW 線的方向：90∘
B、弧到弧 倒圓弧半徑：10 轉向：CCW 夾角：<180∘
C、弧 半徑：25 轉向：CW 位置：(60,0)
D、結束 結束線的方向：270∘
8、刪除上個轉換點 (Delete Last) 若在使用快速幾何圖形的過程中發現上個圖素畫錯，可用此功能刪除上一個動作產 生的結果。
An affiliate of Anderson Group
ALPHACAM中文使用手册
第一章简介关于使用本手册本手册系提供程序的使用及操作的详细说明。
通常您可在程工主画面的辅助说明中寻找相关的使用说明。
而本手册则就是更详细,依照章节的画面说明。
此手册应在使用软件之后,有所疑问,再来查询之用。
本手的习惯用法应按何键,系统以完整符号表示,如:[Enter] , [Esc] , [Tab ], [Ctrl ] , [Shift ], [Spacebar ] , [F4 ] , [A ] , [B ] , [S]等。
而二键同时按时,则以:[Ctrl ] + [S]表示。
而键须依序而按,则以:[Atl ] , [F ], [O]表示。
在程序操作时,而鼠标最常用到。
在手册中,按鼠标系以“按”及符号Θ表示。
按鼠标右键则为R-Θ。
按鼠标2次,则以“按二次”说明,而以符号2Θ表示按鼠标左键二次。
而按左键一次选取,则以Θ符号表示。
指令及选项的使用时,则以粗黑大字表示。
主菜单及次选项就是以阶层表示。
例如:几何图形|弧 |二点+半径。
黑三角表示主菜单下,它会再开一个次选项视图。
若就是同一主菜单下,有多个指令要使用,全阶层表示则代繁锁,则次选项则以|拷贝|来表示。
指令选用可以用滑或键。
若用键躩,先按Atl,再依序按下标线的字母。
例如:Atl,F,O,表示档案|开始旧文件…指令。
另一个指令选取法,就是所谓的“热键”。
其法表示在选项屏幕中,以“Ctrl+键”表示,例如:档案|储存档案Ctrl+S。
使用时,即先按Ctrl键。
手册以Ctrl+Spacebar表示。
大部份指令有一更快速,直接的选用法:“图像”按钮。
若此指令有图像钮可供选用,则会在指令到列的最后以其图像显示出来,例如:几何图形|APS快速几何图形|线到弧熔接若该指令还有“热键”,则会在它的指令列及图像之后,再把热键列出,例如:档案|开启档案 Ctrl+O、开/关的指令,表示“开”或“关”则就是在指令的前面打上一个勾勾表示。
例如: 显示|显示选项| ˇ显示断点。
Alpha CAM 2D
Alpha CAM 2D輔助教材Alpha CAM可以利用簡單的繪圖指令來完成CAM所需要的圖形．以下以範例來介紹2D平面繪圖所使用的各種方式及指令介紹一．公用指令：Alpha CAM提供以下幾種鎖點模式供繪圖時取點功能鍵：F3:正交模式F5:網格抓點F6:端點F7:中點F8:圓弧中心F9:交點（線或弧）F10:正切於F11:垂直於F12:平行於二、以下加工範例來做2D繪圖指令及循邊．袋形加工介紹如(圖1) （一）、2D繪圖圖11.選取矩形指令＊＊此指令即可繪出如圖一之外形矩形2.中間四個圓形部份可以以下列方式繪出(1).以繪圓＋移動＋璇轉或鏡像的方式＊晝一直線鎖住中點，找出矩形的中點畫一個直徑125.0的圓，如圖選取畫線指令鎖點直線段中點如(圖2)選取畫圓指令直徑或半徑方式輸入直徑或半徑輸入圓心座標值圖2＊Y方向移動100.0，並將此圓璇轉或鏡像四個方向如(圖三)圖3選取移動指令選圓基準點（0,0）移到新的位置或輸入座標(0,100) 選取璇轉指令選圓基準點(選圓心) 璇轉角度（90∘）拷具數目4也可搭配鏡像指令選圓鏡像軸的第一點和第二點（選取軸線的端點）保持原來的圖形(2).螺栓孔圓的方式如(圖四)幾何圖形特殊幾何圖形螺栓孔圓以此方式做圖須先圓分解再做位移XY方向距離各100動作．編輯截斷連結等分解圖43.編修圖形要完成如(圖一)之圖形必須將圖做一編修動作(1).內部先畫一個基圓，再將其與四個圓做修剪動作如(圖5)修剪選取所有的圓選取要被修剪的幾何圖形圖5(2).修剪完成後有四個接點需導R62.5如(圖6)導R角輸入R值選第一條和第二條線段或圓孤圖64.繪內部之矩形＊以外形線段之中點為參考點畫一參考線段，並以平行偏置指令來完成矩形如(圖七)平行偏置偏置距離(75.0) 選取偏置線段(中心線段) 選偏置的邊(上、下、左、右)＊指令完成後再進行修剪璇轉（45∘）圖75.畫內部Ø100的圓如（圖8）＊以鎖點模式，在中心位置畫一Ø100的圓，即完成此圖．圖8（二）、循邊銑削加工(1).選取刀具在作任何加工之前，必須先選取刀具，選取時，須注意是用公或英制刀具，因此單位，即為系統之單位，且用以計算切削速率及轉速．加工選取刀具（刀具庫中的所有刀具皆會列出，若確定刀具後，即按完成選取動作）（如圖9）圖9＊如果欲選取之刀具不在刀具庫內時，則需另定義刀具。
ALPHACAM中文使用手册
ALPHACAM中文使用手册第一章简介关于使用本手册本手册系提供程序的使用及操作的详细说明。
通常您可在程工主画面的辅助说明中寻找相关的使用说明。
而本手册则是更详细，依照章节的画面说明。
此手册应在使用软件之后，有所疑问，再来查询之用。
本手的习惯用法应按何键，系统以完整符号表示，如：[Enter] , [Esc] , [Tab ], [Ctrl ] , [Shift ], [Spacebar ] , [F4 ] , [A ] , [B ] , [S]等。
而二键同时按时，则以：[Ctrl ] + [S]表示。
而键须依序而按，则以：[Atl ] , [F ], [O]表示。
在程序操作时，而鼠标最常用到。
在手册中，按鼠标系以“按”及符号Θ表示。
按鼠标右键则为R-Θ。
按鼠标2次，则以“按二次”说明，而以符号2Θ表示按鼠标左键二次。
而按左键一次选取，则以Θ符号表示。
指令及选项的使用时，则以粗黑大字表示。
主菜单及次选项是以阶层表示。
例如：几何图形|弧|二点+半径。
黑三角表示主菜单下，它会再开一个次选项视图。
若是同一主菜单下，有多个指令要使用，全阶层表示则代繁锁，则次选项则以|拷贝|来表示。
指令选用可以用滑或键。
若用键躩，先按Atl，再依序按下标线的字母。
例如：Atl,F,O,表示档案|开始旧文件…指令。
另一个指令选取法，是所谓的“热键”。
其法表示在选项屏幕中，以“Ctrl+键”表示，例如：档案|储存档案Ctrl+S。
使用时，即先按Ctrl键。
手册以Ctrl+Spacebar表示。
大部份指令有一更快速，直接的选用法：“图像”按钮。
若此指令有图像钮可供选用，则会在指令到列的最后以其图像显示出来，例如：几何图形|APS快速几何图形|线到弧熔接若该指令还有“热键”，则会在它的指令列及图像之后，再把热键列出，例如：档案|开启档案 Ctrl+O.开/关的指令，表示“开”或“关”则是在指令的前面打上一个勾勾表示。
例如：显示|显示选项| ˇ显示断点。

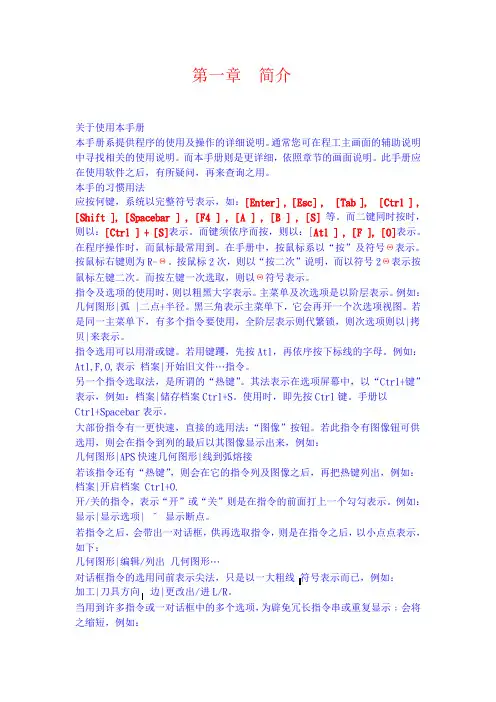

ALPHACAM中文使用手册范本
第一章简介关于使用本手册本手册系提供程序的使用及操作的详细说明。
通常您可在程工主画面的辅助说明中寻找相关的使用说明。
而本手册则是更详细，依照章节的画面说明。
此手册应在使用软件之后，有所疑问，再来查询之用。
本手的习惯用法应按何键，系统以完整符号表示，如：[Enter] , [Esc] , [Tab ], [Ctrl ] , [Shift ], [Spacebar ] , [F4 ] , [A ] , [B ] , [S]等。
而二键同时按时，则以：[Ctrl ] + [S]表示。
而键须依序而按，则以：[Atl ] , [F ], [O]表示。
在程序操作时，而鼠标最常用到。
在手册中，按鼠标系以“按”及符号Θ表示。
按鼠标右键则为R-Θ。
按鼠标2次，则以“按二次”说明，而以符号2Θ表示按鼠标左键二次。
而按左键一次选取，则以Θ符号表示。
指令及选项的使用时，则以粗黑大字表示。
主菜单及次选项是以阶层表示。
例如：几何图形|弧 |二点+半径。
黑三角表示主菜单下，它会再开一个次选项视图。
若是同一主菜单下，有多个指令要使用，全阶层表示则代繁锁，则次选项则以|拷贝|来表示。
指令选用可以用滑或键。
若用键躩，先按Atl，再依序按下标线的字母。
例如：Atl,F,O,表示档案|开始旧文件…指令。
另一个指令选取法，是所谓的“热键”。
其法表示在选项屏幕中，以“Ctrl+键”表示，例如：档案|储存档案Ctrl+S。
使用时，即先按Ctrl键。
手册以Ctrl+Spacebar表示。
大部份指令有一更快速，直接的选用法：“图像”按钮。
若此指令有图像钮可供选用，则会在指令到列的最后以其图像显示出来，例如：几何图形|APS快速几何图形|线到弧熔接若该指令还有“热键”，则会在它的指令列及图像之后，再把热键列出，例如：档案|开启档案 Ctrl+O.开/关的指令，表示“开”或“关”则是在指令的前面打上一个勾勾表示。
例如：显示|显示选项| ˇ显示断点。
若指令之后，会带出一对话框，供再选取指令，则是在指令之后，以小点点表示，如下：几何图形|编辑/列出几何图形…对话框指令的选用同前表示尖法，只是以一大粗线符号表示而已，例如：加工|刀具方向边|更改出/进L/R。
ALPHACAM (视窗版)使用手册
第一章簡介關于使用本手冊本手冊系提供程式的使用及操作的詳細說明。
通常您可在程工主畫面的輔助說明中尋找相關的使用說明。
而本手冊則是更詳細，依照章節的畫面說明。
此手冊應在使用軟體之后，有所疑問，再來查詢之用。
本手的習慣用法應按何鍵，系統以完整符號表示，如：[Enter] , [Esc] , [Tab ], [Ctrl ] , [Shift ], [Spacebar ] , [F4 ] , [A ] , [B ] , [S]等。
而二鍵同時按時，則以：[Ctrl ] + [S]表示。
而鍵頇依序而按，則以：[Atl ] , [F ], [O]表示。
在程式操作時，而滑鼠最常用到。
在手冊中，按滑鼠系以‚按‛及符號Θ表示。
按滑鼠右鍵則為R-Θ。
按滑鼠2次，則以‚按二次‛說明，而以符號2Θ表示按滑鼠左鍵二次。
而按左鍵一次選取，則以Θ符號表示。
指令及選項的使用時，則以粗黑大字表示。
主菜單及次選項是以階層表示。
例如：几何圖形|弧|二點+半徑。
黑三角表示主菜單下，它會再開一個次選項視圖。
若是同一主菜單下，有多個指令要使用，全階層表示則代繁鎖，則次選項則以|拷貝|來表示。
指令選用可以用滑或鍵。
若用鍵躩，先按Atl，再依序按下標線的字母。
例如：Atl,F,O,表示檔案|開始舊檔…指令。
另一個指令選取法，是所謂的‚熱鍵‛。
其法表示在選項螢幕中，以‚Ctrl+鍵‛表示，例如：檔案|儲存檔案Ctrl+S。
使用時，即先按Ctrl鍵。
手冊以Ctrl+Spacebar 表示。
大部份指令有一更快速，直接的選用法：‚圖像‛按鈕。
若此指令有圖像鈕可供選用，則會在指令到列的最后以其圖像顯示出來，例如：几何圖形|APS快速几何圖形|線到弧熔接若該指令還有‚熱鍵‛，則會在它的指令列及圖像之后，再把熱鍵列出，例如：檔案|開啟檔案Ctrl+O.開/關的指令，表示‚開‛或‚關‛則是在指令的前面打上一個勾勾表示。
例如：顯示|顯示選項| ˇ顯示斷點。
若指令之后，會帶出一對話框，供再選取指令，則是在指令之后，以小點點表示，如下：几何圖形|編輯/列出几何圖形…對話框指令的選用同前表示尖法，只是以一大粗線符號表示而已，例如：加工|刀具方向邊|更改出/進L/R。
AlphaCAM安装说明
AlphaCAM 安装说明
安装方法
1. 点击SETUP,运行安装程序，在Language(语言)一栏中点击
CHINESE(SIMPLIFY),之后点击OK。
2. 在询问“Is your Computer on a Network”中点击“否”，继续运行安装程序。
3. 在询问选择安装模式(Select Modules to Install)时请选“AlphaEDIT和Advanced 3D 3-Axis Mill”,之后点击“NEXT”,若不修改安装目录，则一直按“NEXT”继续安装下去，遇到询问请按“确
定”，在出现下面询问“Setup has finished copying files to the computer.Is complete the
installstion the computer should be restarted.Do you want to restart the computer now? ”
(是否重新启动计算机)时请点击“是”。
4.重新启动后，把软件中“CRACK”目录下的AM3AXAPS文件拷贝到Alphacam 安装目录下，替换现有的文件。
5.把后处理目录下的multicam文件拷入到Alphacam安装所在盘的根目录下“LICOMDAT--MPOSTS.ALP”中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
alphacam使用教程第一章档案操作命令1．1．1功能设置绘图环境，创建一个新的图形文件。
2．输入方法（1）下拉菜单档案开新档案（2）工具栏标准按钮1．1．2开起旧档1．功能打开一个已存在的图形文件。
2．输入方法（1）下拉菜单档案开旧档案（2）工具栏标准按钮1．1．3插入图档1．功能插入一个已经存在的图形2．输入方法（1）下拉菜单档案插入档案（2）工具栏标准按钮3．命令及提示执行该命令后，屏幕上弹出“打开”对话框，如下图所示。
可以从中选择正确的路径和文件名，打开一张原有的图形进行操作。
1．1．4保存档案1．存储档案（1）功能保存当前的图形文件（2）输入方法1）下拉菜单档案存储档案2）工具栏标准按钮2．另存新档1．1．5插入CAD1．功能从其他软件中输入一些图形（autocad,coreldraw,mastercam,pro-e等）2．输入方法（1）下拉菜单档案存储档案（2）工具栏标准按钮3．命令及提示执行该命令后，屏幕上弹出“输入CAD”对话框，如下图所示。
首先要确定好输入图形的格式（*），再去查找文件1．1．6 输出CAD1．功能从当前的档案中以所选择的格式输出2．输入命令（1）下拉菜单档案输出CAD3．命令及提示执行该命令后，屏幕上弹出“输入CAD”对话框，如下图所示。
首先选择格式，再定义文件名。
1．1．7选择后处理器1．功能选择后处理（针对多个后处理器而言）2．输入命令（1）下拉菜单档案选择后处理器（2）工具栏标准按钮3．命令及提示执行该命令后，屏幕上弹出“选择后处理器，如下图所示。
不同后处理器所产生的NC代码是不一样。
路径选择：安装目录alphacamLICOMDAT MPOSTS.ALP1．1．8列出NC程式1．功能通过它可以看到所生成NC代码2．输入方法（1）下拉菜单档案列出NC程式（2）工具栏标准按钮3．命令及提示执行该命令后，屏幕上弹出“列出NC程式”，如下图所示。
1．1．9清除记忆体1．功能有选择的删除屏幕上不想要的全部图形2．输入方法（1）下拉菜单档案清除记忆体（2）工具栏标准按钮3．命令及提示执行该命令后，屏幕上弹出“清除记忆体”，如下图所示。
第二章几何图形2．1线段1．功能绘制一段或多段连接直线段。
其中的每一段是独立的图形对象。
2．输入方法（1）下拉菜单几何图形线段（2）工具栏标准按钮2．2弧1．功能绘制圆弧2．输入方法（1）下拉菜单几何图形弧（2）工具栏标准按钮3．提示：指定弧的起点和终点4．说明alphacam提供多种绘制圆弧的方式，有以下几种：2．3圆1．功能绘制圆2．输入方法（1）下拉菜单几何图形圆（2）工具栏标准按钮3．提示：指定圆的半径4．说明alphacam提供多种绘制圆的方式，有以下几种：2．4矩形1．功能绘制矩形2．输入方法（1）下拉菜单几何图形矩形矩形（2）工具栏标准按钮3．提示：选择第一角落点和第二角落点2．5文字1．功能在屏幕上输入文字2．输入方法（1）下拉菜单几何图形文字（2）工具栏标准按钮3．出现以下对话框，选择所要的文字格式大小等，如下图所示：2．6椭圆1．功能绘制椭圆2．输入方法（1）下拉菜单几何图形椭圆（2）工具栏标准按钮2．7螺栓控圆1．功能绘制螺栓控圆2．输入方法（1）下拉菜单几何图形螺栓控圆（2）工具栏标准按钮2．8渐开线1．功能绘制渐开线2．输入方法（1）下拉菜单几何图形渐开线（2）工具栏标准按钮3．出现以下对话框，如下图所示：2．9槽1．功能绘制槽2．输入方法（1）下拉菜单几何图形槽（2）工具栏标准按钮3．出现以下对话框，如下图所示：2．10等分孔1．功能绘制等分孔2．输入方法（1）下拉菜单几何图形特殊几何图形等分孔（2）工具栏标准按钮3．举例说明首先绘制一条线，接着选择命令，出现对话框，根据需求来选择产生的方式，如下图所示：接着在荧幕上选择一条线，然后确定出现下图所：2．11矩形封闭1．功能产生一个面积最小的矩形，使所选择的图形都包含在里面2．输入方式（1）下拉菜单几何图形特殊几何图形矩形封闭（2）工具栏标准按钮3．提示当想把荧幕上不规则的图形某个边对准X=0或Y=0时，常用到它2．12曲线1．功能使多段线转化为曲线2．输入方式（1）下拉菜单几何图形曲线（2）工具栏标准按钮3．提示在使用该命令时必须先绘制一条多段线，然后通过该命令来产生一条曲线4．举例说明（1）绘制如下图所示的图形（2）选择命令，出现以下对话框，其中弦高公差大小影响曲线的平滑度（3）确定完后，如下图所示：2．13 3D多折线1．功能通过给定X，Y，Z的值来确定线段2．输入方式（1）下拉菜单几何图形3D多折线（2）工具栏标准按钮3．提示当选择该命令时，在荧幕底部会出现如下对话框2．14 多边型1．功能绘制多边型的命令2．输入方式（1）下拉菜单几何图形多边型（2）工具栏标准按钮3．举例说明绘制一个内接圆的直径为100mm的五边型（1）选择命令出现以下对话框（2）确定之后，出现如下图所示：第三章编辑命令3．1倒回1．功能退回上一次所执行的命令2．输入方法（1）下拉菜单编辑文字（2）工具栏标准按钮（快捷键ctrl+z）3．2删除1．功能删除图形及刀具路径的命令2．输入方法（1）下拉菜单编辑删除（2）工具栏标准按钮3．3 搬移1．功能移动图形或刀具路径2．输入方法（1）下拉菜单编辑搬移（2）工具栏标准按钮3．提示在屏幕底部出现基准点（这时可以通过捕捉命令来确定基准点）如下图所示3．4拷贝1．功能复制图形及刀具路径的命令2．输入方法（1）下拉菜单编辑拷贝（2）工具栏标准按钮3．提示在屏幕底部出现基准点（这时可以通过捕捉命令来确定基准点）如下图所示3．5旋转1．功能旋转图形及刀具路径的命令2．输入方法（1）下拉菜单编辑旋转（2）工具栏标准按钮3．提示在屏幕底部出现基准点（这时可以通过捕捉命令来确定基准点）如下图所示接着出现的如下图所示在这个对话框输入需要旋转的角度3．6镜像1．功能得到一个关于某个方向对称的图形的命令2．输入方法（1）下拉菜单编辑镜像（2）工具栏标准按钮3．提示在屏幕底部出现基准点（这时可以通过捕捉命令来确定基准点）如下图所示接着出现的如下图所示3．7比例1．功能放大图形的命令2．输入方法（1）下拉菜单编辑比例（2）工具栏标准按钮3．提示在屏幕底部出现基准点（这时可以通过捕捉命令来确定基准点）如下图所示：接着出现下图所示：3．8拉伸1．功能沿某一方向拉大图形的命令2．输入方法（1）下拉菜单编辑拉伸（2）工具栏标准按钮3．提示在屏幕底部出现如下图所示：3．9截断1．功能打断图形或刀具路径的命令2．输入方法（1）下拉菜单编辑截断（2）工具栏标准按钮3．提示在屏幕上出现如下图所示（根据需要选择）接着出现下图提示来选择要打断的位置3．10修剪1．功能裁减图形命令2．输入方法（1）下拉菜单编辑修剪（2）工具栏标准按钮3．11连接1．功能把断开图形连接在一起的命令2．输入方法（1）下拉菜单编辑连接（2）工具栏标准按钮3．12延伸1．功能把断开图形或路径延长到指定位置的命令2．输入方法（1）下拉菜单编辑延伸（2）工具栏标准按钮3．13倒圆角1．功能把图形的交点处通过圆弧来过度的命令2．输入方法（1）下拉菜单编辑倒圆角（2）工具栏标准按钮3．提示在屏幕上出现下图所示接着出现下图所示：3．14倒直角1．功能把图形的交点处通过一条直线来过度的命令2．输入方法（1）下拉菜单编辑倒直角（2）工具栏标准按钮3．15偏行平置1．功能通过给定距离来使线段沿某一方向复制的命令2．输入方法（1）下拉菜单编辑偏行平置（2）工具栏标准按钮3．提示在屏幕上出现下图所示（根据需要选择要偏置的对象）：3．16更改属性1．功能该变图形在屏幕上所显示格式的命令2．输入方法（1）下拉菜单编辑更改属性（2）工具栏标准按钮（快捷ctrl+H）3．提示在屏幕上出现下图所示（根据需要选择要更改的对象）4．举例说明在图形所显示时，对于紫色的线段是没法进行刀路编辑的，必须通过更改属性才行的3．17聚合1．功能使两个或两个以上的图形结合在一起的命令2．输入方法（1）下拉菜单编辑聚合（2）工具栏标准按钮3．18炸开1．功能使两个或两个以上的结合在一起图形独立开来的命令2．输入方法（1）下拉菜单编辑炸开（2）工具栏标准按钮3．19分解1．功能使封闭的图形分解开的命令2．输入方法（1）下拉菜单编辑分解（2）工具栏标准按钮3．20重覆1．功能使图形按给的定距离及方向复制命令2．输入方法（1）下拉菜单编辑重覆（2）工具栏标准按钮3．举例说明（1）先绘制如下图所示的图形（2）选择命令，出现如下图所示在这个对话框中可以输入X，Y的值或通过捕捉命令来确定点，接着出现下图：在此对话框中输入值在此对话框中输入值（3）确定完后，出现下图所示：3．21阵列1．功能通过给定X，Y方向的间隔距离和数目来产生多个相同的图形2．输入方法（1）下拉菜单编辑阵列（2）工具栏标准按钮3．提示当选择该命令时会出现以下对话框，如下图所示：第四章加工4．1定义刀具1．功能根据实际需要来定义不同大小和形状的刀具2．输入方法（1）下拉菜单加工定义刀具3．提示定义刀具时先选择刀具的形状，出现下图提示根据实际选择刀具的形状，接着出现如下对话框：在这个对话框里来定义刀具的相关的数据，其中“刀具号码”是指所定的刀具放在第几号刀库，“长度与直径”是根据实际所购买的刀具相关数据来定义的，“进给与转速”里选择“固定式”来设定刀具所能承受的最大进给和转速，例如需要定义一把直径10mm的端铣刀。
如下图所示：当定义成型刀时，必须先绘出刀具的实际的截面形状及大小，而且构成形状图的每条线都要连结在一起，再来选成型刀命令。
例定义一把直径为32mm，刀尖为0.2mm,角度为90的V 型刀，如下图所示：4．2 选取刀具1．功能选择刀具库里一把刀来进行编辑道路2．输入方法（1）下拉菜单加工选取刀具（2）工具栏标准3．提示出现以下对话框，在框双击选择需要的刀具4．3刀具方向\加工的边1．功能通过它来确定刀具走向和电脑的补偿方式2．输入方法（1）下拉菜单加工刀具方向（2）工具栏标准3．提示当选择“刀具方向”命令时出现以下对话框其中“加工的边”选项是来确定电脑的补偿方式，例如下图所示，当要使加工出来的圆孔尺寸与实际图纸相同就必须选择“内部”，如果要保证矩形的尺寸，就必须选择“外部”，上述两者都是相对于封闭的轮廓而言的，对于开放式的轮廓只存在左侧、右侧。
4．4加工的方式4．4．1循边铣削1．功能通过刀具沿着轮廓线走一刀就成型2．输入方法（1）下拉菜单加工循边铣削（2）工具栏标准3．提示出现以下对话框，在这个对话框里选择“垂直”选项当点击“选取”时在屏幕的下方出现以下提示：把要加工的图形选中下图的几个选项，保持默认值就行下图中的“快速位移高度”指刀具从这个Z值开始移动到指定的下到点位置，“快速下刀到材料顶部”指刀具快速向下移动到这个Z值，“材料顶部高度”指刀具从这个Z值开始切割，“最后切削深度”指刀具向下进刀到这个Z值（加工），Z必须是负值，“切削次数”指分几刀来切穿板材，“切削深度”指每刀切多深。
