压铸毛坯检验规程
毛坯检验规范

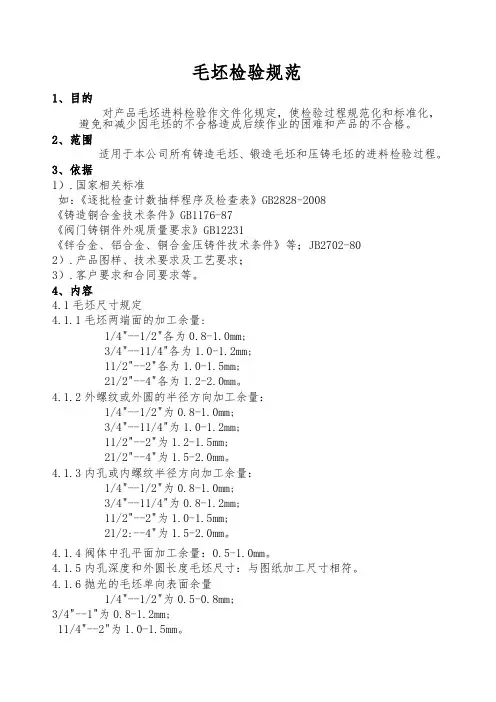

毛坯检验规范1、目的对产品毛坯进料检验作文件化规定，使检验过程规范化和标准化，避免和减少因毛坯的不合格造成后续作业的困难和产品的不合格。
2、范围适用于本公司所有铸造毛坯、锻造毛坯和压铸毛坯的进料检验过程。
3、依据1）.国家相关标准如：《逐批检查计数抽样程序及检查表》GB2828-2008《铸造铜合金技术条件》GB1176-87《阀门铸铜件外观质量要求》GB12231《锌合金、铝合金、铜合金压铸件技术条件》等；JB2702-802）.产品图样、技术要求及工艺要求；3）.客户要求和合同要求等。
4、内容4.1毛坯尺寸规定4.1.1毛坯两端面的加工余量:1/4"--1/2"各为0.8-1.0mm;3/4"--11/4"各为1.0-1.2mm;11/2"--2"各为1.0-1.5mm;21/2"--4"各为1.2-2.0mm。
4.1.2外螺纹或外圆的半径方向加工余量：1/4"--1/2"为0.8-1.0mm;3/4"--11/4"为1.0-1.2mm;11/2"--2"为1.2-1.5mm;21/2"--4"为1.5-2.0mm。
4.1.3内孔或内螺纹半径方向加工余量：1/4"--1/2"为0.8-1.0mm;3/4"--11/4"为0.8-1.2mm;11/2"--2"为1.0-1.5mm;21/2:--4"为1.5-2.0mm。
4.1.4阀体中孔平面加工余量：0.5-1.0mm。
4.1.5内孔深度和外圆长度毛坯尺寸：与图纸加工尺寸相符。
4.1.6抛光的毛坯单向表面余量1/4"--1/2"为0.5-0.8mm;3/4"--1"为0.8-1.2mm;11/4"--2"为1.0-1.5mm。
压铸首末件及定时检验规范(含表格)
压铸首末件及定时检验规范（ISO9001:2015）1 范围本文件规定了压铸工序上一班末件、本班首末件检验及定时检验方法。
本程序适用于压铸事业部首末件检验及定时检验的质量控制。
2 术语和定义压铸首件：指每班开工、异常停机、人员变更、技术文件变更、技术方法变更、技术参数变更、换模、修模（含粑件）、换字头、换状态时，出现上述任一情况下开始生产后压铸工自检合格5～10件产品中抽取的样本。
压铸末件：压铸工每班下班时最后一件带浇口、集渣包、排气槽的尾件。
定时检验：在每小时的整点时刻对产品实施的质量检验的过程。
3 规范性引用文件无4 职责4.1 压铸生产部负责首末件及定时检验的实施。
4.2 质量控制部门负责首末件及定时检验的实施情况的监督检查。
5 管理要求5.1 压铸工序首末检验及定时检验5.1.1 首末件检验及定时检验标准：压铸工对照“压铸首件送检通知单”项目、检验作业指导书、修模通知等技术标准中的所有项目采取目测的方式进行自检，压铸班长、巡检对照检验作业指导书、修模通知等技术标准中的所有项目采取目测的方式进行互检、专检。
5.1.2 上一班的末件检验：压铸工对上一班的末件进行自检，自检合格后放在指定工作台上，由压铸班长、巡检分别进行互检、专检。
5.1.3 本班首件检验5.1.3.1 压铸工在开始生产压铸首件时，先去除首件浇冒口、飞皮，并对首件进行检验后，填写“压铸首件送检通知单”随首件交质量专检台，涉及换模、换字头、修模后的首件产品，压铸工应将修模前的样件和修模后的首件一同送质量专检台，并在“压铸首件送检检查记录”上登记。
5.1.3.2 压铸巡检按检验作业指导书、修模通知等要求对本班首件产品的尺寸及外观进行全面检查，涉及盖类字样位置检测的必须进行划线检查，并在“压铸首件送检检查记录”上进行记录。
5.1.3.3 有打磨要求的盖类产品在首件检验合格后，压铸巡检安排将上述产品交表面处理工序进行试打磨验证，表面处理工序应在30分钟内完成试打磨验证，打磨巡检确认效果并在“盖类产品打磨验证记录表”上记录。
铸造毛坯件检验规范
1、目的为了规范公司对铸造件质量的检验。
2、适用范围适用于公司内所有球墨铸铁材质的产品。
3、引用标准GB /T5612-2008 铸铁牌号表示法GB/T1348-1988 球墨铸铁件GB 231-84 金属布氏硬度试验法GB/T9441-2009 球墨铸铁金相检验GB/T6414-1999 铸件尺寸公差与机械加工余量GB 6060.1-85 表面粗糙度比较样块铸造表面4、验收标准4.1 铸件材质检验标准：4.1.1 球墨铸件材质验收标准应符合GB1348-1988 球墨铸铁的标准，以机械性能（抗拉强度、延伸率）、金相组织为验收依据，硬度及化学成分做为参考。
4.1.1.3 壳体毛坯件的球墨铸铁材质正火后其珠光体（正火索氏体）组织等级在3级以上。
4.1.2 材质检验取样规范4.1.2.1机械性能检查：机械性能测试的试块，每班次每种牌号至少浇注三根，若铸件进行热处理，必须连同试块一同进行热处理。
二根用于生产厂测试性能（第一根合格则该批次合格，余下试块（留有生产日期、包次标识）留存。
若第一根试块不合格，测试剩余二根，若第二根不合格则该批次产品全部报废，若第二根合格，应加试第三根，合格则判定该炉产品合格，若第三根不合格则该批次产品全部报废）。
材质检验报告（原档）保存期为5年。
4.1.2.2金相组织检查：球铁铸件从每包铁水的最后一型附铸金相试块或铸件本体进行金相检验，依次往前直到合格（或本包铁水所浇铸件检验完）为止。
附铸试块应能代表本体。
若试块不好，应对铸件本体破件进行检验。
若金相检验由问题，加倍抽查。
金相本体试块应按天分类以月为单位保存，保存期为6个月，检验报告保存期5年。
球化等级要求在3级以上，石墨大小要求为5～7级。
4.1.2.3化学成分检查：每天必须分析每炉铁水（炉前）及至少两炉铸件（炉后）的化学成分。
炉前主要化验C、Si和S，炉后所有元素全部化验。
每天第一炉溶清后必须检测C、Si、Mn、P和S，之后C、Si每炉化验检测。
铸造毛坯件质量检验规范
铸造毛坯件质量检验规范（ISO9001-2015）1、目的为加强本公司对铸件内在质量控制，以铸造金属为原料的铸件保证本公司产品的内在质量及加工性能，特制订铸件内在质量验收规范；2、适用范围本规范适用于所有外来以铸造金属为原料的铸造毛坯件；3、引用标准(1)JB/T5000.4-2007重型机械通用技术条件第4部分铸铁件；(2)GB/T231-84金属布氏硬度试验法(3)GB/T5612-2008铸铁牌号表示法(4)GB/T1348-1988球墨铸铁件(5)GB/T9441-2009球墨铸铁金相检验4、名词解释(1)全数选别：检验项目100%检测；（2）铸态铸件：浇铸完后未经任何形式处理的铸件（不包括清除铸件附属部分如门、冒口、隔弧板或模制材料的残渣）；（3）首件样品：完全采用批量生产的设备和程序生产出的铸件；（4）初步样品：在很大程度上与首件样品相同的铸件，但是其生产没有或部分采用批量生产的设备和程序；（5）相关壁厚：机械性能适用的壁厚；(6)单方检验:指检查、验收、测量产品或服务的一种或几种特性，然后将其与指定要求相比较以确定产品是否合格的行为；（7）连续检验：指对生产一段时间后的大量相同规格的铸件的特性和/或生产参数进行定期检验；（8）跳跃检验：指对生产一段时间后的大量相同规格的铸件的特性和/或生产参数进行间断性检验；（9）试件：样品的一部分，有特定的尺寸，经过机械加工也可能没有经过机械加工，并严格遵守所要求的试验条件；5、铸件内在质量验收总则球墨铸件材质验收标准应符合GB1348-1988球墨铸铁的标准，以机械性能（抗拉强度、屈服强度、延伸率）、金相组织、硬度及化学成分为验收判定依据；5.1铸件化学成分（1）如果未在图纸或询价单或订单或者质保协议中另行规定，对于铸造材料的化学组成，应采用相关材料标准的要求；（2）如果未在图纸或询价单或订单或者质保协议中另行规定，铸造材料化学组成的有关数据应特指液体金属，即球化后浇筑前的（炉前）浇包分析；（3）如果相关材料标准和订单或询价单等都不含有铸造材料化学组成的任何有关数据，如只规定了材料的机械性能，则制造商可以自行选择适当的化学组成，但必须符合铸件使用地（毛坯或半成品或者成品的最终使用地点）的环保等法律法规要求；（5）化学组成在要求对某一铸件进行化学分析时，化学元素允许偏差要符合材料标准给出的偏差或符合采购方与制造商之间通过协议确定的偏差。
铸造毛坯检验规程
灰铸铁铸件毛坯的机械加工余量表（一）
灰铸铁铸件毛坯尺寸偏差表（二）
备注：1、以上两个表是台州美机缝纫机有限公司灰铸铁毛坯机械加工余量参照表，此表摘自于JZ67-62二级精度铸件。
2、各表中所用的公称尺寸，是指两个相对加工面之间的最大距离，或者从基准面或中心线（铸件图或零件图上标出的）到加工
面的距离。
若几个加工对基轴线或基准面是平行的，则公称尺寸必须采用最远一个加工面到基准面的距离。
3、铸孔的机械加工余量，不管其所在位置如何，均采用各级的顶面加工余量。

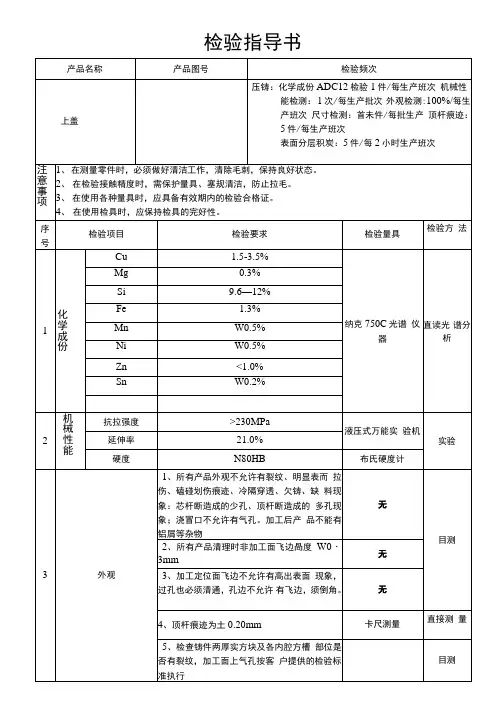

毛坯成品检验指导书
产品名称
产品图号
检验频次
上盖
压铸：化学成份ADC12检验1件/每生产班次 机械性能检测：1次/每生产批次 外观检测:100%/每生产班次 尺寸检测：首未件/每批生产 顶杆痕迹：5件/每生产班次
表面分层积炭：5件/每2小时生产班次
注意事项
1、 在测量零件时，必须做好清洁工作，清除毛刺，保持良好状态。
2、 在检验接触精度时，需保护量具、塞规清洁，防止拉毛。
3、 在使用各种量具时，应具备有效期内的检验合格证。
4、 在使用检具时，应保持检具的完好性。
序 号
检验项目
检验要求
检验量具
检验方 法
1
化学成份
Cu
1.5-3.5%
纳克750C光谱 仪器
直读光 谱分析
Mg
0.3%
Si
9.6—12%
Fe
1.3%
Mn
三坐标
三坐标
7
产品的追溯性标识
1・在产品上的年月标识每批产品加工时打上 当月的点标记-一见图示
客户需求定
2.当月生产中出现同一型号产品生产1个批次时， 在产品内腔一处打上1或2标记…
编制;
日期:
审核:
日期:
批准:
日期:
总高
24.3 ±0.2
三坐标
三坐标
3.0±0.05
距离
117±0.2
100.5 ±0.2
79.5 ±0.2
27.5±0.1
螺纹
3-M4深7.0和底径
螺纹规
通止规
4-M3深6.0和底径
2-M3深6.0和底径
平面度 平行度
三坐标
三坐标
孔径
4-<1>5.4±0.1
压铸检验指导书
处数XX机械有限公司编制/日期会签/日期审核/日期批准/日期客户代码操作车间检具编号产能(件/班)页 码产品名称产品图号工序编号材料牌号表单编号/版本工艺路线压铸→去毛刺→抛丸→整形→机加一序→机加二序→超声波清洗→焊补打磨→二次清洗→检验、包装 →入库→出货检验→发运检验流程控制项目/检验步骤检验项目检验内容及标准检验工具检验容量检验频率缺陷分类MIN (轻微)MAJ (一般)CRI (严重)外观1.产品外表面不得有塌边、塌角、多肉、破口、粘铝或因模具产生的很明显的龟裂纹及腐蚀粒子。
散热片不得有断裂、穿透性冷隔、鼓包、欠铸、弯曲、等缺陷；顶杆印低于本体(≤0.30mm)；目视5pcs 2H ●2.7个功能面每个面上四个角，不得有塌边、塌角、多肉、破口、粘铝等缺陷；目视5pcs 2H ●结构1.检查两个定位柱，不得有多肉、弯曲、变形、断裂等缺陷；2.检查机加工定位面（镶拼处），不得有异常凸起或凹进现象，不得有多肉现象；目视5pcs 2H ●3.检查产品整个散热片面，不得有断裂、穿透性冷隔、鼓包、欠铸、弯曲、等缺陷；顶杆印低于本体(≤0.30mm)；目视5pcs 2H ●●送检机加工：检查机加工表面上气孔(着重检查7个功能面)，确保毛坯面到加工面的尺寸7+0.4/-0.8；(用锋利的新刀加工)目视2pcs 4H 气孔功能面→1cm2内不超过5个孔,其中4个不超过0.1mm,1个不超过0.2mm；非功能面→1cm2内不超过15个孔,其中12个不超过0.3mm,3个不超过0.5mm；气孔允许冷焊修补，但必须保证光洁度和平面度；///●尺寸1.两个定位柱大端尺寸：Φ4.85+0.1/0数显卡尺5pcs 2H ●●3.散热筋凸台整个外形长宽尺寸：（417*245）±0.2500游标卡尺5pcs 2H ●特性分类说明： ★ → 关键特性 ☆ → 重要特性2.四个角跨分型线壁厚尺寸：5.70-5.95mm 数显卡尺5pcs 2H 签名/日期异常处置管理流程更改标记更改内容进料检验过程检验成品检验生产中异常品隔离存放组织评审生产部按要求执行检验员判定合格流转是否压铸检验指导书流入下一工序测量尺寸8.检验测量四个角跨分型线壁厚尺寸：5.70-5.95mm7.检验测量两个定位柱大端尺寸Φ4.86+0.1/0mm9.散热筋凸台整个外形长宽尺寸：（417*245）±0.2mm3.着重检查功能面每个面上四个角，不得有塌边、塌角、多肉、破口、粘铝等缺陷；1.检查产品整个定模面，不得有塌边、塌角、多肉、破口、粘铝或因模具产生的很明显的龟裂纹及腐蚀粒子。
压铸件检验规范14
XXXX电动工具有限公司压铸件检验规范HE/PGXXXX本规范适用于本公司压铸件毛坯及喷塑件的常规进厂检验、金工过程检验以及金工成品最终检验1、铸件毛坯进厂检验:1.1 毛坯外观不应有裂纹、凹陷、冷隔、气泡、疏松、欠铸等缺陷，料口清理干净,周边修毛须无明显飞边、毛刺、分型面错位不得大于0.5mm,，金加工粗基准面应修理干净,无变形扭曲现象,结合封样检测;1.2 毛坯尺寸由模具保证,在初次试样时应按图作全面的尺寸检查,合格后封样批量生产对比封样检测;1.3 大平面毛坯平面度控制小于1.5mm；1.4 ROHS检测：根据客户要求按≤HE/Z-ROHS≥ROHS检验规范进行检测。
2、铸件喷塑后进厂检验:2.1 喷塑外观色泽应符合技术文件要求规定的色号或客人提供的色样,批量色泽均匀应无明显差异;2.2塑层牢度检测按<< HE/PG >>塑膜检验规范执行；2.3 喷塑外观整体轮廓清晰，正面须抛光打磨，塑层表面光滑、无明显气泡、漆瘤、类粒、漏喷、露底等缺陷,金加工面(包括孔)无喷塑污染.（允许刮腻子弥补压铸表面缺陷）。
2.4 ROHS检测：根据客户要求按≤HE/Z-ROHS≥ROHS检验规范进行检测。
3、金工过程检验:3.1 首检：金工每道工序每天必须首检,首检合格后方可批量生产,检验可通过验证工装或图纸或工艺流程,首检合格须封存在工位旁;3.2 巡检：每天批量生产过程中,必须三次巡检,每次数量3-5件,检验可通过对比首件确认,批量生产完成后首件封样方可流入下道工序,巡检中发现有不良现象立即通知车间改进。
4、金工成品检验:每批量部件全部加工完成准备转入装配车间之前对照图纸做全面检测4.1 外观铝屑须清理干净,加工面边缘应无飞边、毛刺，表面喷塑应无明显划伤或脱塑等缺陷，摆放应整齐有序。
4.2 尺寸:每批量抽检2件,按图纸逐项检测，若有不合格现象扩大抽检8件。
5 检验抽样方案:5.1 项目1.1-1.3、2.1-2.3、4.1按GB2828正常检查一次抽样方案,IL=S-4,AQL=4.0 C类5.2 项目1.4、2.4按GB2828正常检查一次抽样方案, AQL=0 A类编制: 校对: 审核:日期: 日期: 日期:共1页第1页。
