水蒸气蒸馏
化学实验水蒸气蒸馏
实验操作流程
加热
将水加热至沸腾，并保持稳定的沸腾状态。
收集馏分
将冷凝器与接收器连接，收集蒸馏出的馏分 。
通入蒸汽
将蒸汽通入实验器皿中，确保蒸汽流量适中 ，以维持稳定的蒸馏条件。
记录数据
在整个实验过程中，密切观察实验现象，并 记录相关数据。
实验后的处理
仪器清洗
实验结束后，立即清洗所有使用过的 仪器，确保其清洁无残留。
验的关键发现和规律。
讨论方向
02
针对实验结论，探讨水蒸气蒸馏在实际应用中的优缺点，提出
改进建议和进一步研究的方向。
实际应用
03
分析水蒸气蒸馏在化工、制药等领域的应用前景，为相关行业
提供参考和借鉴。
05
水蒸气蒸馏的实验改进与创新
实验方法的优化
Байду номын сангаас
优化加热方式
采用恒温水浴或微波加热，提高加热均匀性和效率，减少能源消 耗。
实验过程中要穿戴实验 服和护目镜，避免烫伤 和化学试剂溅入眼睛。
03
加热时要控制温度，避 免过高引起爆炸或烧伤 。
04
实验结束后应按照规定 正确处理废液和废弃物 。
实验误差分析
选择合适的实验设备，确保其精度和稳定性，以减少误 差。
准确称量试剂和样品，避免误差传递。
在实验过程中要保持恒温，避免温度波动影响实验结果 。
控制馏出液速度
通过调节冷凝管的冷却水流速，控制馏出液的收集速度，提高实 验精度。
增加安全措施
在实验过程中增加气体吸收装置，以减少有害气体的排放，保护 实验人员健康。
实验设备的改进
设计新型蒸馏装置
采用新型材料和结构，提高设备的耐腐蚀性和热稳定 性。
水 蒸 气 蒸 馏
水蒸气蒸馏二.基本原理1．定义：水蒸气蒸馏操作是将水蒸气通入不溶或难溶于水但有一定挥发性的有机物质（近100℃时其蒸气压至少为1333.2Pa）中，使该有机物质在低于100℃的温度下，随着水蒸气一起蒸馏出来。
水蒸气蒸馏常用于分离提纯那些沸点很高且在接近或达到沸点温度时易分解、变色的挥发性液体或固体有机物，除去不挥发性的杂质。
2．原理：两种互不相溶的液体混合物的蒸气压，等于两液体单独存在时的蒸气压之和。
当组成混合物的两液体的蒸气压之和等于大气压力时，混合物就开始沸腾。
互不相溶的液体混合物的沸点，要比每一物质单独存在时的沸点低。
因此，在不溶于水的有机物质中，通入水蒸气进行水蒸气蒸馏时，在比该物质的沸点低得多的温度，而且比100℃还要低的温度就可以使该物质蒸馏出来。
在馏出物中，随水蒸气一起蒸馏出的有机物质同水的质量（m A和m H2O）之比，等于两者的分压（P A 和P H2O）分别和两者的相对分子质量（M A和18）的乘积之比，所以馏出液同水的质量之比可按下式计算：例如，苯甲醛和水的混合物用水蒸气蒸馏时，苯胺的沸点178℃, 苯胺和水的混合物在97.8℃就沸腾。
在这个温度下，苯甲醛的蒸气压是？Pa,水的蒸气压是？Pa，两者相加等于101325Pa。
苯甲醛的相对分子质量为106.12，比重1.046；所以馏出液中苯甲醛与水的质量比等于三.水蒸汽蒸馏的装置常用的水蒸气蒸馏装置，它包括水蒸气发生器、蒸馏、冷凝和接受器四个部分。
1、安全管：在蒸馏过程中，通过水蒸气发生器安全管中水面的高低，可以判断水蒸气蒸馏系统是否畅通，若水平面上升很高，则说明某一部分被阻塞了，这时应立即旋开螺旋夹，然后移去热源，拆下装置进行检查（通常是由于水蒸气导入管被树脂状物质或焦油状物堵塞）和处理。
2、T形管：T形管用来除去水蒸气中冷凝下来的水，有时在操作发生不正常蒸汽压力升高的情况下，可使水蒸气发生器与大气相通。
3、蒸馏瓶中的液体量不能超过其容积的1/3。
水蒸气蒸馏的方式
水蒸气蒸馏的方式
水蒸气蒸馏是一种分离混合物中组分的方法，主要是通过利用水蒸气的沸点低于混合物中其他成分的沸点，使混合物在加热的情况下将水蒸气和其他成分分离出来，再通过冷却和凝结将水蒸气转化为液态水，从而得到纯净的其他成分。
水蒸气蒸馏的基本步骤包括：
1.将混合物放置到蒸馏瓶内，在下面加入适量的水。
2.烧制热源，对蒸馏瓶进行加热。
3.当温度上升到混合物中某个成分的沸点时，该成分开始沸腾并转化为气态，进入导管并与水蒸气一起被升到塔顶。
4.在塔顶的冷凝器中，水蒸气和目标成分被冷却并凝结成液体，被收集到其他容器中。
5.重复以上步骤，直到所有需要分离的成分都被收集到。
水蒸气蒸馏通常用于分离液态混合物中的挥发性成分，如精油、酒精和醋酸等。
这种方法具有操作简单、成本较低、分离效率高等优点，因此被广泛应用于食品、药物、化妆品和化学工业等领域。
水蒸气蒸馏的原理与应用实例
水蒸气蒸馏的原理与应用实例一、水蒸气蒸馏的原理介绍水蒸气蒸馏是一种常用的分离纯化技术，基于液体混合物的蒸发和冷凝原理。
通过加热混合物，使其中一种或多种成分蒸发成气体，然后冷凝收集气体，实现对各种物质的纯化和分离。
水蒸气蒸馏主要依赖于成分之间的挥发性差异。
当混合物加热至沸点时，其中挥发性较高的成分首先蒸发成气体，并通过冷凝器冷凝为液体，最终得到纯净的成分。
二、水蒸气蒸馏的应用实例水蒸气蒸馏广泛应用于以下领域：1. 酒精的提取与纯化水蒸气蒸馏常用于酒精的提取与纯化。
将含有酒精的混合物加热，酒精成分蒸发出来后通过冷凝器冷凝为液体，去除其中杂质，得到高纯度的酒精。
2. 药物的纯化与分离水蒸气蒸馏在药物制造中起到了重要作用。
通过调节温度和压力，使药物中的有效成分蒸发并冷凝，去除掉其中的杂质，从而获得纯净的药物。
3. 食品加工中的应用水蒸气蒸馏在食品加工中也有着广泛应用。
例如，蒸馏可以用于提取植物精油，蒸馏酒精可以用于食品调味。
同时，在食品工业中，水蒸气蒸馏也被用于去除水果皮表面的农药残留。
4. 石油炼制中的应用在石油炼制过程中，水蒸气蒸馏技术被广泛应用于分离和提纯石油及其衍生物。
通过蒸馏，可以将原油中的不同组分按照其挥发性分离出来，得到不同纯度的石油产品。
5. 高纯度水的制备水蒸气蒸馏也是制备高纯度水的常用技术。
通过对水进行加热并冷凝收集，去除其中的杂质，从而得到纯净的水。
这种纯净水常用于实验室、电子行业和制药工业等领域。
三、水蒸气蒸馏的优缺点优点：•可以对混合物进行有效的分离和纯化，得到高纯度的成分。
•适用于不同种类的混合物，具有广泛的应用领域。
•操作简单，设备成本相对较低。
缺点：•能耗较大，需要大量的热量用于蒸发和冷凝。
•需要调节温度和压力，容易受到环境因素的影响。
•部分挥发性较小的成分可能无法完全蒸发，导致纯度降低。
四、总结水蒸气蒸馏是一种常用的分离纯化技术，通过液体混合物的蒸发和冷凝实现对各种物质的纯化和分离。
水蒸气蒸馏的定义
水蒸气蒸馏的定义
水蒸气蒸馏是一种化学分离技术，常用于从液态混合物中分离出不同挥发性物质。
它利用水蒸气在高温下将混合物中的挥发性成分带出，再由冷凝器将水蒸气冷却成液态。
这样，液态混合物中的挥发性成分就可以被分离出来了。
水蒸气蒸馏广泛应用于工业生产和实验室中。
在工业上，水蒸气蒸馏被用于从精炼石油中分离出烷基苯类化合物，并且还可以从天然气中分离出液态烷烃。
在实验室中，水蒸气蒸馏通常用于从植物和动物中提取天然产物。
水蒸气蒸馏与常规的蒸馏过程不同，常规蒸馏过程依靠沸点差异来实现物质的分离。
而水蒸气蒸馏则依靠挥发性成分在水蒸气中的溶解度差异来实现分离。
因此，即使两个物质的沸点相同，也可以通过水蒸气蒸馏将它们分离出来。
水蒸气蒸馏的具体操作方法是将混合物加热至沸腾状态，使挥发性成分与水蒸气混合。
然后，将水蒸气通过冷却管冷却成液态，并收集分离出的挥发性成分。
温度、压力和水蒸气的流速是影响水蒸气蒸馏效果的重要因素。
此外，选择合适的冷却器也是影响水蒸气蒸馏效果的关键因素。
总之，水蒸气蒸馏是一种重要的化学实验技术，可以用于从液态混合物中分离出不同挥发性物质。
掌握好操作技巧并选择合适的设备和条件，可以提高水蒸气蒸馏的效率。
水蒸气蒸馏法

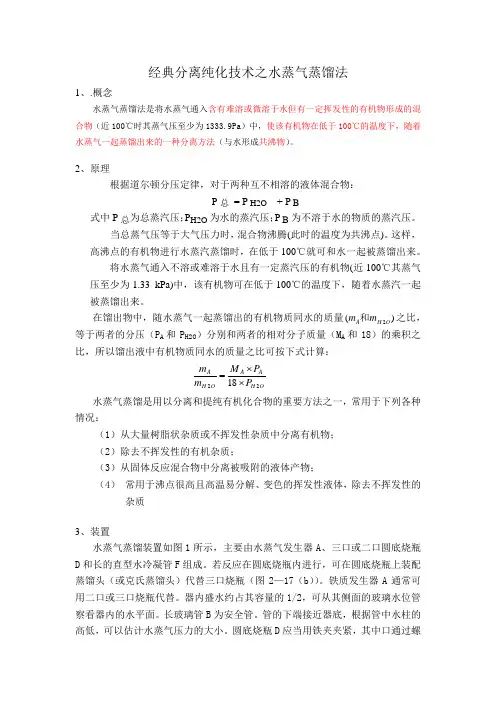

经典分离纯化技术之水蒸气蒸馏法1、.概念水蒸气蒸馏法是将水蒸气通入含有难溶或微溶于水但有一定挥发性的有机物形成的混合物（近100℃时其蒸气压至少为1333.9Pa ）中，使该有机物在低于100℃的温度下，随着水蒸气一起蒸馏出来的一种分离方法（与水形成共沸物）。
2、原理根据道尔顿分压定律，对于两种互不相溶的液体混合物：P 总 = P H2O + P B式中P 总为总蒸汽压；P H2O 为水的蒸汽压；P B 为不溶于水的物质的蒸汽压。
当总蒸气压等于大气压力时，混合物沸腾(此时的温度为共沸点)。
这样，高沸点的有机物进行水蒸汽蒸馏时，在低于100℃就可和水一起被蒸馏出来。
将水蒸气通入不溶或难溶于水且有一定蒸汽压的有机物(近100℃其蒸气压至少为1.33 kPa)中，该有机物可在低于100℃的温度下，随着水蒸汽一起被蒸馏出来。
在馏出物中，随水蒸气一起蒸馏出的有机物质同水的质量)(2O H A m m 和之比，等于两者的分压（P A 和P H2O ）分别和两者的相对分子质量（M A 和18）的乘积之比，所以馏出液中有机物质同水的质量之比可按下式计算：水蒸气蒸馏是用以分离和提纯有机化合物的重要方法之一，常用于下列各种情况：（1）从大量树脂状杂质或不挥发性杂质中分离有机物；（2）除去不挥发性的有机杂质；（3）从固体反应混合物中分离被吸附的液体产物；（4） 常用于沸点很高且高温易分解、变色的挥发性液体，除去不挥发性的杂质3、装置水蒸气蒸馏装置如图1所示，主要由水蒸气发生器A 、三口或二口圆底烧瓶D 和长的直型水冷凝管F 组成。
若反应在圆底烧瓶内进行，可在圆底烧瓶上装配蒸馏头（或克氏蒸馏头）代替三口烧瓶（图2—17（b ））。
铁质发生器A 通常可用二口或三口烧瓶代替。
器内盛水约占其容量的1/2，可从其侧面的玻璃水位管察看器内的水平面。
长玻璃管B 为安全管。
管的下端接近器底，根据管中水柱的高低，可以估计水蒸气压力的大小。
水蒸气蒸馏的三种方法及区别
水蒸气蒸馏的三种方法及区别
水蒸气蒸馏是一种常见的物质分离方法，广泛应用于化学、生物、食品等领域。
它以水蒸气为介质，利用不同物质的沸点差异，从混合物中分离出目标物质。
本文将介绍三种常用的水蒸气蒸馏方法及其区别。
一、简单水蒸气蒸馏
简单水蒸气蒸馏是最常用的一种方法，它通常用于提取温度较低（小于200℃）的挥发物质。
该方法的原理是，将混合物加热至沸腾，产生大量水蒸气，并将水蒸气冷却后与混合物共同流入冷凝器，在冷凝器中冷却并收集目标物质溶液。
简单水蒸气蒸馏的优点是操作简便、设备成本低廉，并且不需要高压设备，适合于小规模实验或生产。
二、气相色谱水蒸气蒸馏
气相色谱水蒸气蒸馏是一种高效的物质分离方法，特别适用于分析含有许多组分、难以分离的混合物。
该方法的原理是将混合物加热至高温，使其挥发成气态，再将挥发物通过气相色谱柱进行分离和检测。
这种方法的优点是分离效果好、分析速度快、可检测微量物质，并且可以实现自动化分析。
三、蒸馏-萃取联用技术
蒸馏-萃取联用技术是一种组合应用蒸馏和萃取两种技术的方法，通常用于分离和提纯含有多种有机物质和水的混合物。
该方法的原理是，在加热的条件下，将混合物中的有机物质和水分别提取至两个液相中，再利用蒸馏技术将两个液相分离，从而得到纯净的有机物质和水。
这种方法的优点是分离效果好、操作简便，并且可以实现连续、高效的分离和提纯。
总之，水蒸气蒸馏是一种常用的分离技术，在不同的领域和实验中可以选择合适的方法进行应用。
简单水蒸气蒸馏、气相色谱水蒸气蒸馏和蒸馏-萃取联用技术是其中比较常用的三种方法，根据实际需要选择合适的方法和设备可以达到较好的分离和提纯效果。
水蒸气蒸馏法
水蒸气蒸馏法水蒸气蒸馏法系指将含有挥发性成分的药材与水共蒸馏，使挥发性成分随水蒸气一并馏出，经冷凝分取挥发性成分的浸提方法。
该法适用于具有挥发性、能随水蒸气蒸馏而不被破坏、在水中稳定且难溶或不溶于水的药材成分的浸提。
水蒸气蒸馏法可分为共水蒸馏法、通水蒸气蒸馏法、水上蒸馏法。
为提高馏出液的浓度，一般需将馏出液进行重蒸馏或加盐重蒸馏。
常用设备为多能提取罐、挥发油提取罐，它在生产活动中被广泛使用。
简介水蒸气蒸馏法是指将含挥发性成分药材的粗粉或碎片，浸泡湿润后，直火加热蒸馏或通入水蒸汽蒸馏，也可在多能式中药提取罐中对药材边煎煮边蒸馏，药材中的挥发性成分随水蒸气蒸馏而带出，经冷凝后收集馏出液，一般需再蒸馏1次，以提高馏出液的纯度和浓度，最后收集一定体积的蒸馏液；但蒸馏次数不宜过多，以免挥发油中某些成分氧化或分解。
本法的基本原理是根据道尔顿定律，相互不溶也不起化学作用的液体混合物的蒸汽总压，等于该温度下各组分饱和蒸气压（即分压）之和。
因此尽管各组分本身的沸点高于混合液的沸点，但当分压总和等于大气压时，液体混合物即开始沸腾并被蒸馏出来。
水蒸气蒸馏法只适用于具有挥发性的，能随水蒸气蒸馏而不被破坏，与水不发生反应，且难溶或不溶于水的成分的提取。
此类成分的沸点多在100℃以上，与水不相混溶或仅微溶，并在100℃左右有一定的蒸气压。
当与水在一起加热时，其蒸气压和水的蒸气压总和为一个大气压时，液体就开始沸腾，水蒸气将挥发性物质一并带出。
例如中草药中的挥发油，某些小分子生物碱一麻黄碱、萧碱、槟榔碱，以及某些小分子的酚性物质。
牡丹酚（paeonol）等，都可应用本法提取。
有些挥发性成分在水中的溶解度稍大些，常将蒸馏液重新蒸馏，在最先蒸馏出的部分，分出挥发油层，或在蒸馏液水层经盐析法并用低沸点溶剂将成分提取出来。
例如玫瑰油、原白头翁素（protoanemonin）等的制备多采用此法。
水蒸气蒸馏法需要将原料加热,不适用于化学性质不稳定组分的提取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预习提示
• 下周实验苯胺的制备 • 比较两种合成方案的异同（原理、操作） • 为什么要加入50%NaOH调至中性才能进行水蒸
汽蒸馏？ • 复习乙醚的蒸馏，萃取操作 • 仪器及试剂 • 试剂：名称（中英文对照），化学式，相对分子
量，理化常数（熔沸点，折光率，密度，溶解性 等）用量，规格 • 仪器：名称，规格型号，数量，用途 • 预习报告周二上午十点提交
第5周实验安排
• 周三上午9点6教408Hale Waihona Puke 解实验，下午1点第 一组同学开始实验
• 第六周第二组同学完成该实验 • 实验报告周五下午2点半交到实验室办公室
知识、理解 知识、理解
运用
运用
备注
实验目的
• 1.学习和掌握水蒸汽蒸馏的原理和在分离提 纯中的应用
• 2.熟练和掌握水蒸汽蒸馏仪器装置和基本 操作
• 3.学习和掌握水蒸汽蒸馏在天然产物提取分 离中的应用（植物精油、挥发性生物碱）
实验原理
• 1．定义：水蒸气蒸馏操作是将水蒸气通入 不溶或难溶于水但有一定挥发性的有机物 质（近100℃时其蒸气压至少为1333.2Pa） 中，使该有机物质在低于100℃的温度下， 随着水蒸气一起蒸馏出来。
实验原理——4.前提条件
• 水蒸气蒸馏分离提纯的有机化合物必须的 满足的三个条件：
• （1）不溶或难溶于水 • （2）有一定挥发性的有机物质（近100℃
时其蒸气压至少为1333.2Pa） • （3）100℃的温度下不与水反应
• 假设物质A和水，其蒸气压分别为PA和P水， 则混合物总蒸气压P=PA+P水。
• 当P与外界大气压力相同时，混合物开始沸 腾。此时的温度必然低于任一组分的沸点。
• 沸腾时混合蒸气中二组分物质的量之比nA/n 水= PA/P水
• ：A的蒸气压越大，馏出物里A的含量就越 高。
实验仪器及药品
• 圆底烧瓶或三颈烧瓶、直形冷凝管、三角 瓶、水蒸气发生瓶
• 桉树叶
实验装置
实验室常用水蒸气蒸馏装置，包括水蒸气发生器、蒸馏部分、冷凝部 分和接受部分。 ①在1000ml短颈圆底烧瓶中，配一双孔塞，插入长1m的玻管，另一 孔插入内径约8mm的水蒸气导出管。 ②导出管与T型管相连，支管上套上橡皮管并用螺旋夹夹住。另一端 与蒸馏部分导入管相连。 ③蒸馏部分斜放于桌面成450，液面不能超过1/3。 ④检查整个装置不漏气，打开T型管螺旋夹，加热至沸腾。当有大量 蒸汽冲出时，立即旋夹螺旋夹，开始蒸馏。 ⑤当馏出液无明显油珠时，可停止蒸馏，此时必须先旋开螺旋夹，然 后移开热源。
实验四：水蒸汽蒸馏
水蒸汽蒸馏
• 实验目的 • 实验原理 • 实验仪器及药品 • 实验装置 • 实验步骤及方法 • 注意事项 • 问题与讨论
实验目的
教学单元
第二部分 基本操作
和 实验技术
3．水蒸汽 蒸馏
教学内容知识点
教学 要求
水蒸气蒸馏的概念 水蒸气蒸馏的原理，用途，适用范围， 水蒸气蒸馏装置的结构及各部分的作 用 水蒸气蒸馏仪器的安装、拆卸、操作及 实验装置图的绘制
实验步骤及方法
1.加料 将待蒸馏的按树叶剪碎，置于B中约1/3左右。
2.加水 往A中加水（不超过3/4），然后将塞子塞好
3.加热 对A加热，当水沸腾时，关闭螺旋夹使蒸汽进入B进行蒸馏，同时 用小火在石棉网上加热B ，以免部分冷蒸汽在B内冷凝而增加水的 体积。
4.停止蒸馏 当馏液澄清时，可停止蒸馏，此时先开螺旋夹或将蒸汽发生瓶的瓶 塞打开，取下安全管，然后熄火。
➢水蒸气蒸馏时须注意沸水可能从安全管上方冲出，操作 要小心防止烫伤。
问题讨论
• 进行水蒸汽蒸馏时，水蒸汽导入管的末端 为什么要插入到接近于容器底部？
• 在水蒸汽蒸馏过程中，经常要检查什么事 项？若安全管中水位上升很高时，说明什 么问题，如何处理才能解决呢？
• 作业：P54 1、2 • 实验报告周二上午十点以前实验室办公室
• 水蒸气蒸馏常用于分离提纯那些沸点很高 且在接近或达到沸点温度时易分解、变色 的挥发性液体或固体有机物，除去不挥发 性的杂质。
实验原理
• 2．原理：两种互不相溶的液体混合物的蒸气压，等于两 液体单独存在时的蒸气压之和。当组成混合物的两液体的 蒸气压之和等于大气压力时，混合物就开始沸腾。互不相 溶的液体混合物的沸点，要比每一物质单独存在时的沸点 低。因此，在不溶于水的有机物质中，通入水蒸气进行水 蒸气蒸馏时，在比该物质的沸点低得多的温度，而且比 100℃还要低的温度就可以使该物质蒸馏出来。
• 在馏出物中，随水蒸气一起蒸馏出的有机物质同水的质量 （ mA 和 mH2O ）之比，等于两者的分压（PA 和 PH2O）分 别和两者的相对分子质量（MA 和18）的乘积之比，所以 馏出液同水的质量之比可按下式计算：
mA M A nA M A PA mH2O 18 nH2O 18 pH2O
思考：纯化1mol苯胺需要多少毫升水？
实验原理——3适用范围
• 水蒸气蒸馏是用以分离和提纯有机化合物 的重要方法之一，适用于：
• （1）混合物中含有大量的固体，通常蒸馏、 过滤、萃取等方法都不能适用；
• （2）混合物中含有焦油状物质，采用通常 的蒸馏、萃取等方法非常困难；
• （3）在常压下蒸馏会发生分解的高沸点有 机物质。
5.将馏出液倾入指定的瓶中。
水蒸气蒸馏注意事项
➢正确安装水蒸气蒸馏装置。
➢水蒸气发生瓶内装水量为容积的3/4为宜，内须加沸石。
➢水蒸气导管须插入到反应瓶液面以下，可往反应瓶内加 适量水，但瓶内液体总体积不宜超过容积的1/3。
➢水蒸气蒸馏时一般只对水蒸气发生瓶进行加热。但为防 止水蒸气在反应瓶中冷凝积累过多，可适当对反应瓶进行 加热。
