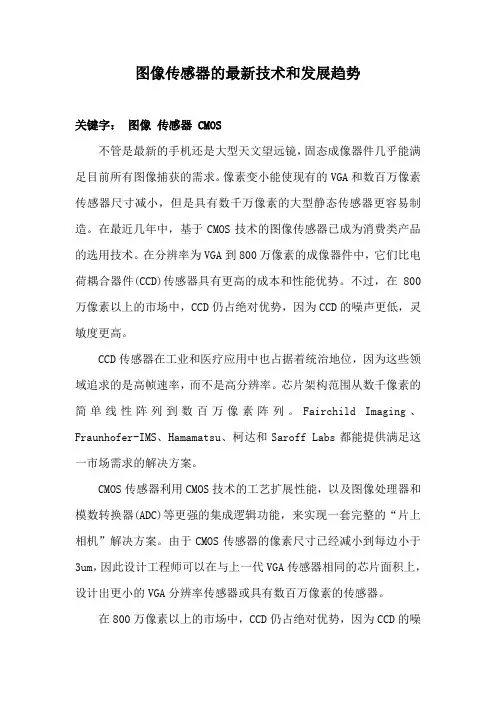

图像传感器的最新技术和发展趋势关键字:图像传感器 CMOS不管是最新的手机还是大型天文望远镜,固态成像器件几乎能满足目前所有图像捕获的需求。

像素变小能使现有的VGA和数百万像素传感器尺寸减小,但是具有数千万像素的大型静态传感器更容易制造。

在最近几年中,基于CMOS技术的图像传感器已成为消费类产品的选用技术。

在分辨率为VGA到800万像素的成像器件中,它们比电荷耦合器件(CCD)传感器具有更高的成本和性能优势。

不过,在800万像素以上的市场中,CCD仍占绝对优势,因为CCD的噪声更低,灵敏度更高。

CCD传感器在工业和医疗应用中也占据着统治地位,因为这些领域追求的是高帧速率,而不是高分辨率。

芯片架构范围从数千像素的简单线性阵列到数百万像素阵列。

Fairchild Imaging、Fraunhofer-IMS、Hamamatsu、柯达和Saroff Labs都能提供满足这一市场需求的解决方案。

CMOS传感器利用CMOS技术的工艺扩展性能,以及图像处理器和模数转换器(ADC)等更强的集成逻辑功能,来实现一套完整的“片上相机”解决方案。

由于CMOS传感器的像素尺寸已经减小到每边小于3um,因此设计工程师可以在与上一代VGA传感器相同的芯片面积上,设计出更小的VGA分辨率传感器或具有数百万像素的传感器。

在800万像素以上的市场中,CCD仍占绝对优势,因为CCD的噪声更低,灵敏度更高。

另外,在未来几年中,汽车安全应用将开始消费数量巨大的低成本成像器件。

辅助照相机、驾驶员打瞌睡警报、安全气囊及其它应用都将利用图像数据,来更好地保护驾驶员。

光刻和像素设计的进一步发展将提供更好的可扩展性,使设计工程师能设计出具有更高分辨率的器件。

关键挑战在于在光源捕获面积缩小的同时保持像素单元的灵敏度。

此外,如果捕获到的光能量较低,则必须降低背景噪声,以有效保持足够的信噪比。

因此,工艺开发人员必须重点减少半导体材料中固有的热噪声和其它噪声源,以有效提高信噪比。

OS04LCMOS图像传感器豪威集团

OS04LCMOS图像传感器豪威集团

OS04LCMOS图像传感器豪威集团豪威集团是一家在图像传感器领域处于领先位置的企业,其最新推出的OS04LCMOS图像传感器引起了广泛的关注和爱好。

本文将介绍OS04LCMOS图像传感器的基本特点、应用领域以及豪威集团在图像传感器领域的进步。

OS04LCMOS图像传感器是基于豪威集团先进的CMOS技术研发而成的。

该传感器具有高区分率、高灵敏度和低功耗的特点,能够在各种光线条件下抓取到明晰、细腻的图像。

其像素大小较小,可以实现更高的像素密度,从而提高图像的细节和准确度。

此外,OS04LCMOS图像传感器还具备宽动态范围和低噪声的特点,能够在高对比度环境下保留更多的细节,并在低光条件下得到更高质量的图像。

OS04LCMOS图像传感器在许多领域都有广泛的应用。

起首,它在摄像机、智能手机和平板电脑等消费电子产品中被广泛接受。

随着人们对图像质量的要求越来越高,OS04LCMOS图像传感器能够为这些设备提供更优质、更明晰的图像输出。

其次,OS04LCMOS图像传感器还被应用于安防监控系统中。

由于其高灵敏度和低噪声的特点,它能够在各种光线条件下准确地抓取到画面中的细节,为安防监控提供可靠的图像数据。

此外,OS04LCMOS图像传感器还被广泛应用于医疗影像设备、机器视觉系统等领域,为这些行业提供高质量的图像采集技术。

豪威集团作为图像传感器领域的领先企业,一直致力于技术创新和产品研发。

其在CMOS技术领域具有深厚的探究基础和丰富的阅历,为其OS04LCMOS图像传感器的研发提供了可靠的技术保障。

此外,豪威集团还与合作伙伴保持着紧密的合作干系,不息推动图像传感器技术的进步。

它不仅在技术上进行创新,还重视产品的质量控制和售后服务,为客户提供满足的解决方案。

在将来,随着科技的不息进步和应用领域的不息拓展,豪威集团将继续致力于图像传感器技术的研发和应用。

它将不息推出更加高性能、高质量的图像传感器产品,为各行各业提供更优秀的图像采集解决方案,并为用户带来更好的视觉体验。

传感器在医疗领域的应用

传感器在医疗领域的应用

传感器在医疗领域的应用传感器在医疗检测设备中发挥着重要作用。

例如,心电图机(ECG)是一种常见的医疗检测设备,它通过传感器记录患者的心电信号,为医生提供心脏健康状况的重要信息。

血液分析仪也是一种重要的医疗检测设备,它可以通过传感器检测血液中的各种成分和指标,如血糖、胆固醇等,帮助医生诊断和监测患者的健康状况。

传感器在医疗成像领域也发挥着重要作用。

例如,CT扫描和MRI扫描都是利用传感器和磁场等技术来获取人体内部结构的图像。

这些图像可以帮助医生诊断和监测各种疾病,如肿瘤、骨折等。

超声波成像也是一种常见的医疗成像技术,它通过传感器发射和接收超声波,人体内部结构的实时图像,为医生提供精确的诊断信息。

传感器在医疗监测设备中也发挥着重要作用。

例如,穿戴式健康监测设备可以通过传感器实时监测患者的心率、血压、血糖等指标,并将数据传输到医生的终端设备上。

这种设备可以帮助医生实时了解患者的健康状况,及时发现和处理潜在的健康问题。

呼吸机也是一种重要的医疗监测设备,它通过传感器监测患者的呼吸状态,为医生提供准确的数据支持,以确保患者的呼吸功能正常。

传感器在医疗领域具有广泛的应用。

从医疗检测设备到医疗成像领域,从医疗监测设备到医疗治疗领域,再到医疗康复和护理领域,传感器都发挥着重要的作用。

它们为医生和医护人员提供准确、实时的数据,帮助他们做出更快、更准确的诊断和治疗决策,为患者提供更优质的医疗服务。

随着科技的不断发展,我相信传感器在医疗领域的应用将更加广泛和深入,为人类的健康事业做出更大的贡献。

在医疗检测设备中,传感器的应用我们已经有了初步的了解。

然而,更深入的研究揭示了更多细节。

例如,在血液分析仪中,传感器不仅能够检测血液成分,还能够对样品进行快速而准确的定量分析,这对于疾病的早期发现和治疗具有重要意义。

传感器在 pointofcare testing(POC)中也有着广泛的应用,使得医生能够在病人床边即时获得检测结果,大大缩短了诊断时间。

光学传感器在生物医学中的应用

光学传感器在生物医学中的应用

光学传感器在生物医学中的应用近年来,光学传感器的应用范围逐渐扩大,不仅用于通信、环保等工业领域,它在生物医学中的应用也日益广泛。

光学传感器是利用光学原理实现非接触式测量的传感器,具备高精度、高灵敏度、高分辨率以及可解决液体和气体的测量等优势,因此在生物医学中有着广泛的应用前景。

本文将具体介绍光学传感器在生物医学中的应用情况。

1. 光学传感器在心血管医学中的应用随着心血管疾病的不断增多,心血管医学已经成为一个快速发展的医学领域。

光学传感器在心血管医学方面的应用主要是通过测量人体指端的微循环来评估心血管的相关指数,如血压、心率、心功等。

传统的心血管检测方法需要穿刺皮肤,不仅对患者的身体造成一定的伤害,而且还会引起一定的疼痛。

而光学传感器采用非接触式的测量方式,避免了上述问题。

2. 光学传感器在肺部疾病诊断中的应用肺部疾病是世界范围内的一大健康问题,肺癌的死亡率也居高不下。

光学传感器在肺部疾病诊断中有着广泛的应用。

例如,光学传感器可以通过检测呼出气的成分来确定肺癌、哮喘等疾病的类型。

此外,光学传感器还可以检测一些肺部疾病的早期症状,例如胸腔内的压力变化等,以便及早提醒患者到医院进行检查。

3. 光学传感器在口腔医学中的应用口腔是人体最容易被感染的地方之一,因此口腔保健非常重要。

光学传感器在口腔医学中的应用主要是检测口腔中病菌的数量和种类。

传统的检测方法需要采集样本后送到实验室进行检测,耗时较长。

而光学传感器采用非接触式检测,只需照射光线即可实现检测。

通过检测口腔中病菌的数量和种类,可以帮助医生及早发现疾病。

4. 光学传感器在皮肤疾病诊断中的应用皮肤疾病是人体面积最广、最常见的疾病之一,包括湿疹、银屑病等。

光学传感器在皮肤疾病诊断中的应用主要是通过检测皮肤中的光学信号来诊断疾病。

传统的皮肤诊断方法需要进行皮肤活检,即切除皮肤组织进行检测,而且还会留下疤痕。

而采用光学传感器检测皮肤疾病,则可以实现无创诊断,大大降低了患者的痛苦和辅助费用。

CMOS图像传感器产业现状

CMOS图像传感器产业现状

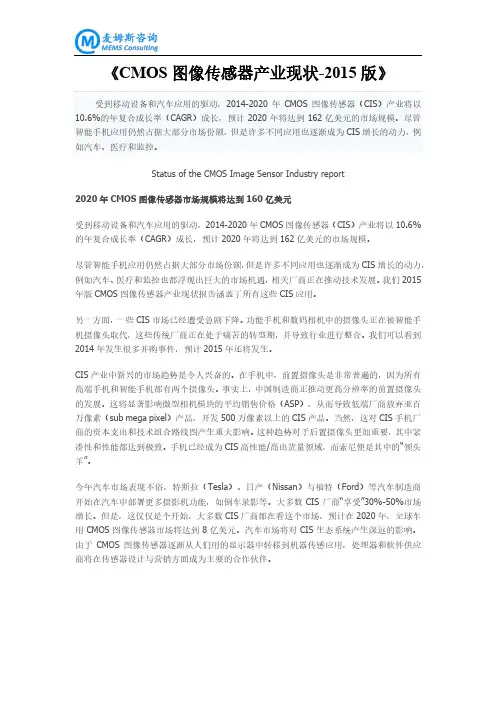

《CMOS图像传感器产业现状-2015版》受到移动设备和汽车应用的驱动,2014-2020年CMOS图像传感器(CIS)产业将以10.6%的年复合成长率(CAGR)成长,预计2020年将达到162亿美元的市场规模。

尽管智能手机应用仍然占据大部分市场份额,但是许多不同应用也逐渐成为CIS增长的动力,例如汽车、医疗和监控。

Status of the CMOS Image Sensor Industry report2020年CMOS图像传感器市场规模将达到160亿美元受到移动设备和汽车应用的驱动,2014-2020年CMOS图像传感器(CIS)产业将以10.6%的年复合成长率(CAGR)成长,预计2020年将达到162亿美元的市场规模。

尽管智能手机应用仍然占据大部分市场份额,但是许多不同应用也逐渐成为CIS增长的动力,例如汽车、医疗和监控也都浮现出巨大的市场机遇,相关厂商正在推动技术发展。

我们2015年版CMOS图像传感器产业现状报告涵盖了所有这些CIS应用。

另一方面,一些CIS市场已经遭受急剧下降。

功能手机和数码相机中的摄像头正在被智能手机摄像头取代,这些传统厂商正在处于痛苦的转型期,并导致行业进行整合。

我们可以看到2014年发生很多并购事件,预计2015年还将发生。

CIS产业中新兴的市场趋势是令人兴奋的。

在手机中,前置摄像头是非常普遍的,因为所有高端手机和智能手机都有两个摄像头。

事实上,中国制造商正推动更高分辨率的前置摄像头的发展。

这将显著影响微型相机模块的平均销售价格(ASP),从而导致低端厂商放弃亚百万像素(sub mega pixel)产品,开发500万像素以上的CIS产品。

当然,这对CIS手机厂商的资本支出和技术组合路线图产生重大影响。

这种趋势对于后置摄像头更加重要,其中紧凑性和性能都达到极致。

手机已经成为CIS高性能/高出货量领域,而索尼便是其中的“领头羊”。

今年汽车市场表现不俗,特斯拉(Tesla)、日产(Nissan)与福特(Ford)等汽车制造商开始在汽车中部署更多摄影机功能,如倒车录影等。

传感器在医学领域的应用

传感器在医学领域的应用

传感器在医学领域的应用
传感器在医学领域的应用已经成为一种重要的技术手段。

在医学领域中,传感器可以用于监测生命体征、诊断疾病、治疗病症等方面。

以下是传感器在医学领域中的一些应用:
1. 血氧传感器:血氧传感器可以用于监测人体的氧合状态。


种传感器通常是通过佩戴在手指上的夹子来测量血液中的氧气饱和度。

这种传感器已经广泛应用于医疗和健康照护领域。

2. 心率传感器:心率传感器可以用于监测人体的心率变化。


种传感器通常是通过佩戴在胸部的腰带或手环来实现的。

这种传感器可以帮助医生监测患者的心率变化,以便更好地诊断和治疗心脏疾病。

3. 血压传感器:血压传感器可以用于监测人体的血压。

这种传
感器通常是通过佩戴在手腕或上臂的设备来实现的。

这种传感器可以帮助医生监测患者的血压变化,以便更好地预防和治疗高血压病。

4. 温度传感器:温度传感器可以用于监测人体的体温。

这种传
感器通常是通过佩戴在体表或体内的设备来实现的。

这种传感器可以帮助医生监测患者的体温变化,以便更好地诊断和治疗感染疾病。

5. 糖尿病传感器:糖尿病传感器可以用于监测患者的血糖水平。

这种传感器通常是通过佩戴在皮肤上的设备来实现的。

这种传感器可以帮助糖尿病患者监测血糖水平,以便更好地控制糖尿病病情。

总之,传感器在医学领域中的应用已经得到广泛的认可和应用。

传感器技术的进一步发展将有助于更好地促进医疗技术的进步和健
康照护服务的发展。

低成本CMOS图像传感器推动医学技术向前发展

低成本CMOS图像传感器推动医学技术向前发展
NI ) 的内部图像 , 是结肠肿瘤检查 中使用最为广泛的医 场容量 以及开发成本等经济 改进 ,可 以使传感器 的近红外( R 感 疗器具 。
因素的制约。
光度得到提高 ,从而导致全新 的医学
12・ 3 重弓痤品 t暴 w wep . m.1 2 0 . w . wc C ・ 0 7 e o I 5


直是这种图像传感器的重

现在 , MO 传感器 已进入高速发 要 应 用领 域 。另 一方 面 , C S
ห้องสมุดไป่ตู้
展时期。究其原 因, 首先 , MO C S图像 C S MO 传感器近年来取得的
质量可与C S C 图像相媲美。 其次 , 利用 发展,特别是在使用小尺寸
标准半导体制造工艺 , MO 传感器在 像素获得高分辨率以及降低 C S 价格方面 占据很大优势。 第三 , MO 噪声和暗电流水平等方面取 C S 传感器在 电路集成方面 的无限潜 力可 得的成就 , 已使 C S MO 传感 图 2 彩色图像传感器 B A,具有 5 2×5 2像 OC 1 1 以减少输入输出接 口数量 。以一种使 器成为一种应用越来越广泛 素阵列 以及 8列假列,用于在每一像素列 内产 生启 用一次后 即可丢弃的特殊 C S图像 的低成本设备 。从x射线图 MO 动和停止信号 传感器为基础 , 种新型的低成本结 像采集 以及 内窥镜检查的各 一
sut ) 2ls h t r。在 0o 的全速下,这种图像 之内 l信噪 比为 5 2 1 e 2 : ,动态范 围为 曝光 时间以及尽可 能小 的像素尺寸 , 传感器的消耗功率约为3 rW。 6 o 时钟发 5 d 4 B。室温条件下 的暗 电流为 7 p / 图像传感器应 充分发挥可利用光子 的 8 A 生器及 固定图案噪声(P ) F N 校正都集成 c l体温条件 下( 7℃) m 3 的暗 电流为 作用 。填充因子和量子效应的乘积 F F 在芯 片上 。图像传感器原型被用来确

CMOS图像传感器在医学成像中的应用研究

CMOS图像传感器在医学成像中的应用研究

CMOS图像传感器在医学成像中的应用研究摘要:CMOS图像传感器是一种重要的光电转换器件,在医学成像领域具有广泛的应用。

本文旨在探讨CMOS图像传感器在医学成像中的应用现状和发展趋势。

首先,介绍了CMOS传感器的基本原理和特点。

然后,详细讨论了CMOS图像传感器在医学成像领域的应用,包括内窥镜、放射性成像和超声成像等。

最后,分析了CMOS图像传感器在医学成像中的挑战和未来的发展方向。

1. 引言医学成像技术在疾病诊断和治疗中有着重要的作用。

CMOS图像传感器由于其高集成度、低功耗和小尺寸等特点,逐渐取代了传统的CCD图像传感器,成为医学成像领域的重要组成部分。

本文将围绕CMOS图像传感器的原理、应用和未来发展进行研究。

2. CMOS图像传感器的基本原理和特点CMOS图像传感器是一种基于互补式金属氧化物半导体(CMOS)技术制造的光电转换器件。

与CCD传感器相比,CMOS传感器具有以下优点:低功耗、高集成度、小尺寸、灵敏度高和成本低等。

CMOS图像传感器是由光电二极管阵列、信号读出电路和图像处理电路等组成。

3. CMOS图像传感器在内窥镜中的应用内窥镜是一种用于观察和诊断人体内腔器官的医疗设备。

CMOS图像传感器因其小尺寸和低功耗等特点,成为内窥镜领域的理想选择。

通过将CMOS图像传感器与光学透镜组件相结合,可以实现对人体内部器官的高清晰度成像。

此外,CMOS图像传感器还可以提供实时图像传输和便携式设备的设计,为医生提供了更多的便利。

4. CMOS图像传感器在放射性成像中的应用放射性成像是一种利用放射性核素来观察生物体内部功能和结构的技术。

CMOS图像传感器用于放射性成像可以提供更高的灵敏度和空间分辨率。

通过与放射性核素结合,CMOS传感器可以实现放射性成像的定位和跟踪,为疾病的早期诊断和治疗提供了重要的支持。

5. CMOS图像传感器在超声成像中的应用超声成像是一种使用超声波探测器观察和诊断人体内部结构的无创检测技术。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CMOS图像传感器医疗领域受追捧
[导读]CMOS传感器近年来取得的发展,特别是在使用小尺寸像素获得高分辨率以及降低噪声和暗电流水平等方面取得的成就,已使CMOS传感器成为一种应用越来越广泛的低成本设备。

标签:CMOS图像传感器
卫生信息化三个重要的产业目标
医学技术一直是CCD(电荷耦合设备)图像传感器的重要应用领域之一。

现在,CMOS传感器已进入高速发展时期。

究其原因,首先,CMOS图像质量可与 CCS图像相媲美。

其次,利用标准半导体制造工艺,CMOS传感器在价格方面占据很大优势。

第三,CMOS传感器在电路集成方面的无限潜力可以减少输入输出接口数量。

以一种使用一次后即可丢弃的特殊CMOS图像传感器为基础,一种新型的低成本结肠镜已经得到开发。

这种结肠镜无需对结肠病诊疗设备进行成本高昂的杀菌操作,因此避免了出现任何感染的可能。

这种设备尺寸很小,能够完成几乎无痛的检查。

由于CCD图像传感器具有分辨率高、噪声低、暗电流小以及感光范围大等诸多优点,医学图像采集一直是这种图像传感器的重要应用领域。

另一方面,CMOS传感器近年来取得的发展,特别是在使用小尺寸像素获得高分辨率以及降低噪声和暗电流水平等方面取得的成就,已使CMOS传感器成为一种应用越来越广泛的低成本设备。

从X射线图像采集以及内窥镜检查的各个领域,到具有自主特点的“药丸中的相机”,CMOS传感器的应用领域可谓包罗万象。

CMOS技术的特点
互补性金属氧化半导体(CMOS)技术的天然优势在于,这种技术能够在传感器芯片上加入CMOS逻辑电路,从而将图像采集与控制、转换及传感等功能融为一体[1]。

其高集成密度又使小型单芯片系统的实现成为可能。

将更多系统功能集成在一起以开发出自主光电传感器系统,这一目标的实现目前仅受投资回报、市场容量以及开发成本等经济因素的制约。

单芯片解决方案由于外部元件和互连数目较少等优点而在同类解决方案中脱颖而出,这些优点对于直径很小的内窥镜来说具有非常重要的意义。

高度集成是低成本的代名词,CMOS图像传感器因此得到了各种类型内窥镜应用的青睐。

由于电能消耗较低,CMOS图像传感器还适用于自主小型相机的制造,此类相机可安装在药丸大小的盒内,并可将数据无线传输至接收站。

此外,CMOS技术还可用于防辐射产品的生产,这种产品与CMOS图像传感器相比通常具有较强的耐致电离辐射性(ionizingradiation) [2]。

利用较厚的外延层或逆光对CMOS技术稍加改进,可以使传感器的近红外(NIR)感光度得到提高,从而导致全新的医学图像处理应用(如基于近红外线的X线断层摄影[3])。

具备成本效益的拼接技术能够利用8英寸晶圆、未来还可使用12英寸晶圆生产出大型(可达晶圆级)CMOS图像传感器。

用于内窥镜的小型图像传感器
为了制造出新型的一次性内窥镜(图1),德国Kissing市的STMMedizintechnik公司[4]需要低成本图像传感器,而这种传感器只有使用CMOS技术才能生产。

为此,CMOS图像传感器领域的专家赛普拉斯/FillFactory利用0.35μmCMOS加工技术成功开发出了小型彩色图像传感器BOCA。

BOCA拥有9mm2传感器面积,由512×512各边长6μm的方形像素组成。

这种传感器高达58%的填充因子是产品具备高感光度的有力保证(图2)。

传感器光谱响应范围为400至1000纳米。

像素频率为10MHz,在50毫秒集成时间下输出为20fps。

快门选择触发卷帘式快门(triggeredrollingshutter)。

在20fps的全速下,这种图像传感器的消耗功率约为36mW。

时钟发生器及固定图案噪声 (FPN)校正都集成在芯片上。

图像传感器原型被用来确保产品与目标规格相符,从中可以看出在制造过程中产生的可忽略偏差。

噪声测量结果为63eˉ,在可接受范围之内;信噪比为522:1,动态范围为54dB。

室温条件下的暗电流为78pA/cm2;体温条件下(37℃)的暗电流为188pA/cm2。

CMOS传感器近年来发展迅猛,特别是在使用小尺寸像素获得高分辨率以及降低噪声和暗电流水平等方面取得的成就,已使CMOS传感器成为一种应用越来越广泛的低成本设备。

填充因子与量子效率
为了获得更高的感光度、更短的曝光时间以及尽可能小的像素尺寸,图像传感器应充分发挥可利用光子的作用。

填充因子和量子效应的乘积FF×QE(图3)是量度像素感光度的重要是量度像素感光度的重要因素。

量子效率是指一个像素被光子撞击后产生的实际和理论最大值电子数的归一化值。

QE小于单一整数,取决于波长以及给定材料。

由于以下原因,在实际应用中许多光子被丢失:
未能被吸收到光敏层内部,以及在重组过程中电荷载体被丢失;
几何填充因子FF是有效(感光)像素面积与像素总面积之比(像素边界与电路)。

CMOS图像传感器属于有源像素(有源像素传感器,APS)(图4),即光电二极管与后继放大器,其噪声水平与感光度堪与CCD转换器相媲美。

这种传感器的缺点在于,放大器晶体管占据了过多的像素面积,光电二极管只有很小的空间可以利用。

有源像素填充因子还受以下因素的制约:
金属镀层或硅化物引起的光子反射或吸收;
放大器势垒中聚集的光电子无法为信号发生发挥作用;
较小的可用感光势垒;
光电子(或空洞)与可用的电荷负载重新结合,限制了扩散长度。

填充因子优化
增加填充因子数量是今天的CMOS图像传感器最迫切的发展目标。

目前有好几种方法可以对填充因子进行改进,在有源像素上使用大型光电二极管即是其中之一。

这种方法可以产生较好的填充因子,但由于光电二极管容积较高(大像素),导致电荷转换的感光度较低。

我们可以使用无源像素或CCD框架传输架构解决这个问题,但这种做法会降低信噪比或增加成本。

另外一种方法是使用微透镜将光线会聚于一只小光电二极管内。

在垂直入射的情况下,填充因子可高达90%,但这种方法也存在几种缺点,如非标准制造工艺、上文提到的垂直入射以及透镜对大孔径目标的有效性较低(因此微透镜必需有合理合适的设计)等。

FillFactory[5]拥有的一项专利技术能够为CMOS-APS提供较高的填充因子数。

与感光面积局限在二极管面积内的传统APS像素(图5a)相反,FillFactory的方法能够将标准CMOS 加工芯片的大部分面积转变为感光面积(图5b)。

体积相对较小的光电二极管能够对以任何角度射来的光线进行处理,且仅产生非常微小的暗电流。

这种二极管还可检测到全像素下外延层内产生的光电子,而传统设备一般会对这种光电子“视而不见”。

这一特点使填充因子数量得到大幅增加。

光电子被静电屏障和下部的底板与上部的有源像素电路隔开,并在侧面沿势阱被导入光电二极管势垒,在实际应用中,几乎所有电子都扩散入这一区域。

由于扩散时间较短(通常为10到50纳秒),因此基本不会产生图像拖尾等副作用。

这种像素架构能够带来三个方面的优点:
100%填充因子率-被放大器非参加势垒吸收的光、被金属化合物反射的光以及在自由电子重新组合的过程丢失的光除外;
与大型二极管像素相比暗电流较小;
势垒内转换灵敏度(电荷转电压)较高,信噪比较高。

应用:一次性结肠镜
一次性结肠镜invendoSC20的开发目标在于,使结肠镜检查过程更为轻柔且无须用药,同时通过一次性使用解决棘手的卫生问题。

在一次性系统的设计中,低成本CMOS图像传感器的体积应小到可以安装在内窥镜内部,这一点非常重要。

新型结肠镜的操作可以使用操纵杆轻松完成,这种结肠镜可以沿弹性内窥镜管(操作长度1600mm,外径15mm)内的结肠极为轻柔地滑动,而无需使内窥镜沿结肠壁作相对移动。

CMOS传感器近年来发展迅猛,特别是在使用小尺寸像素获得高分辨率以及降低噪声和暗电流水平等方面取得的成就,已使CMOS传感器成为一种应用越来越广泛的低成本设备。

低成本、高分辨率的CMOS图像传感器BOCA可以与塑料透镜一起提供100倍数码变焦,同时取得120°视界。

较远的结肠段可使用高性能发光二极管(LED)照明(图6)。

这些部件都安装在指甲大小的结肠镜顶端。

结肠镜内还集成有供活组织提取镊子使用的操作管,用于组织样本提取。

每年仅德国就要进行200至300万次结肠镜检查;据医学出版及国家统计领域的专家估计,每年全球约进行2500万次此类检查或手术。

低成本、极小型CMOS图像传感器在胃窥镜或内窥镜领域的进一步应用也将成为现实,从而开拓出一个规模堪与家用电子产品市场相比的全新市场。

前景
图像传感器正在迅速向前发展并逐步打入大型市场。

利用高分辨率、高帧速率、高感光度和低成本等优势,以及为客户指定设计提供定制规格产品系列的能力,CMOS图像传感器能够为客户提供适用于多种应用的多功能标准解决方案,并以此为驱动力迅速向前发展。
