如何测量水滴角
水滴角测试标准
水滴角测试标准水滴角测试是一种常用的表面性质测试方法，通过测定液滴在固体表面的接触角来评估表面的亲水性或疏水性。
水滴角越大，表面的亲水性越差，反之则表明表面具有较好的亲水性。
水滴角测试广泛应用于材料科学、化工、生物医药等领域，对于评价材料的性能具有重要意义。
本文将介绍水滴角测试的标准方法和相关注意事项。
一、实验仪器和试剂。
进行水滴角测试时，需要准备一台接触角测量仪、高纯度去离子水和乙醇等试剂。
接触角测量仪是用于测定液滴在固体表面的接触角的专用仪器，通常包括光源、摄像头、图像处理系统等部件。
高纯度去离子水和乙醇是常用的测试液体，用于评价固体表面的亲水性和疏水性。
二、测试步骤。
1. 准备工作，首先，将实验仪器进行预热和校准，保证测试结果的准确性。
然后，将待测试的固体样品放置在仪器的测试台面上，并调整仪器使其处于合适的测试位置。
2. 滴液操作，使用移液器将待测液滴滴在固体表面上，保证液滴的大小和形状一致。
在滴液的过程中，要避免产生气泡和其他干扰因素，以确保测试结果的准确性。
3. 图像采集，通过接触角测量仪的摄像头采集液滴在固体表面的图像，确保图像清晰并包含完整的液滴形状。
4. 数据处理，利用接触角测量仪的图像处理系统，对采集到的图像进行处理，测量液滴与固体表面之间的接触角。
通常采用Young-Laplace方程或其他相关算法进行计算，得出最终的接触角数值。
5. 结果分析，根据测试得到的接触角数值，对固体表面的亲水性或疏水性进行评估和分析。
同时，可以通过重复测试和对比分析，验证测试结果的可靠性和稳定性。
三、注意事项。
1. 样品表面处理，在进行水滴角测试之前，需要对待测样品的表面进行适当处理，以确保表面干净、平整和无损伤，避免表面粗糙度或化学成分的影响。
2. 液滴选择，根据待测样品的特性和测试要求，选择合适的测试液体，通常选择去离子水、乙醇或其他特定试剂。
3. 实验环境，在进行水滴角测试时，要注意实验环境的温度、湿度和清洁度，避免外界因素对测试结果的干扰。
水滴角测试方法
水滴角测试方法水滴角测试方法是一种常见的表征液体性质的实验方法。
通过测量液滴在固体表面上的接触角，可以得到液体与固体之间的相互作用力大小，从而了解液体的表面性质。
本文将介绍水滴角测试方法的原理、实验步骤和应用领域。
一、原理水滴角是指液滴与固体表面接触时形成的一个夹角，用符号θ表示。
它是液体与固体之间的相互作用力的直接反映。
根据表面张力理论，液体在固体表面形成的界面是由固体与液体之间的相互作用力和液体内部的分子之间的相互作用力共同决定的。
当液滴与固体之间的相互作用力越强，液滴在固体表面上的接触角越小；相反，当相互作用力较弱时，接触角较大。
通过测量接触角的大小，可以得到液体的表面性质，比如表面张力、润湿性等。
二、实验步骤1. 准备实验材料：实验所需材料包括固体样品、液体样品、滴管、显微镜等。
2. 准备固体样品：将固体样品切割成适当的形状，并将其清洗干净。
3. 准备液体样品：取适量的液体样品，注意避免样品受到污染。
4. 滴液：用滴管将液体滴在固体样品上，滴液的速度要均匀稳定，避免产生液滴的振动。
5. 观察液滴形状：用显微镜等工具观察液滴与固体表面的接触形态，注意保持显微镜与液滴垂直。
6. 测量液滴角：根据液滴与固体表面的接触形态，使用合适的方法测量液滴角度。
常见的测量方法有Young-Laplace法、Drop Shape Analysis法等。
三、应用领域1. 表面张力测量：通过测量液滴角可以计算出液体的表面张力。
表面张力是指液体分子表面上的相互作用力，它对液体的物理性质和化学性质有重要影响。
表面张力的测量对于研究液体的性质、制定液体配方等有重要意义。
2. 润湿性研究：润湿性是指液滴在固体表面上的展开程度，也可以通过测量液滴角来评估。
润湿性的研究对于涂料、胶粘剂、润滑剂等的开发和应用具有重要意义。
3. 材料表面改性：通过改变固体表面的化学性质或物理性质，可以调控液滴在固体表面上的接触角，进而改变材料的润湿性。

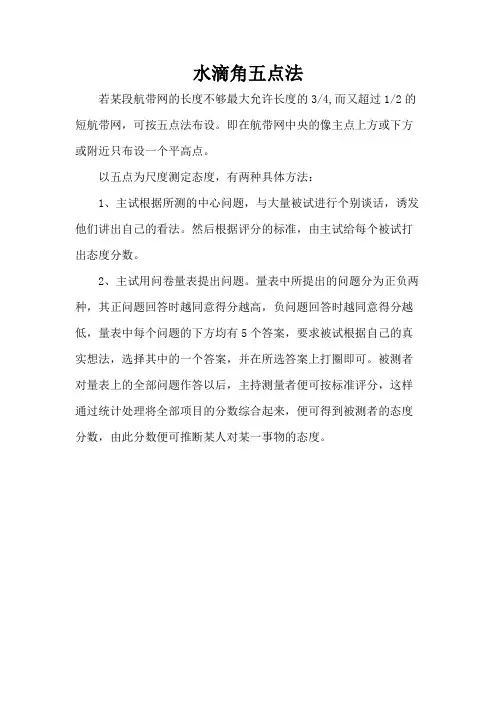

水滴角五点法
水滴角五点法
若某段航带网的长度不够最大允许长度的3/4,而又超过1/2的短航带网，可按五点法布设。
即在航带网中央的像主点上方或下方或附近只布设一个平高点。
以五点为尺度测定态度，有两种具体方法：
1、主试根据所测的中心问题，与大量被试进行个别谈话，诱发他们讲出自己的看法。
然后根据评分的标准，由主试给每个被试打出态度分数。
2、主试用问卷量表提出问题。
量表中所提出的问题分为正负两种，其正问题回答时越同意得分越高，负问题回答时越同意得分越低，量表中每个问题的下方均有5个答案，要求被试根据自己的真实想法，选择其中的一个答案，并在所选答案上打圈即可。
被测者对量表上的全部问题作答以后，主持测量者便可按标准评分，这样通过统计处理将全部项目的分数综合起来，便可得到被测者的态度分数，由此分数便可推断某人对某一事物的态度。
水滴角最小测量范围
水滴角最小测量范围概述水滴角是衡量液体在固体表面上的润湿性的一个重要参数。
它是指液滴与固体表面接触时形成的接触角，也可以理解为液滴与固体表面之间的接触面积与固体表面总面积之比。
水滴角越小，表示液滴在固体表面上的润湿性越好。
水滴角最小测量范围是指能够准确测量水滴角的最小范围。
水滴角的测量原理水滴角的测量通常使用接触角测量仪进行。
接触角测量仪主要由光源、相机、液滴和固体表面组成。
测量过程中，首先将液体滴在固体表面上，然后使用相机拍摄液滴与固体表面的接触图像。
通过图像处理软件对接触图像进行分析，可以得到液滴与固体表面的接触角。
水滴角的重要性水滴角是液体在固体表面上的润湿性的重要指标，对于很多领域的研究和应用具有重要意义。
表面润湿性研究水滴角可以用来研究不同材料的表面润湿性。
通过测量不同材料的水滴角，可以评估材料的润湿性能，从而为材料的选择和设计提供依据。
例如，在涂料、涂层、纺织品等领域，水滴角的测量可以用来评估材料的抗水性能和防水性能。
界面现象研究水滴角的测量还可以用于研究界面现象，如液体在固体表面上的吸附、扩散、润湿等过程。
通过测量不同条件下的水滴角，可以研究液体与固体表面之间的相互作用力，从而揭示界面现象的机理。
微流体研究水滴角的测量在微流体领域也具有重要应用。
微流体研究主要关注微尺度下的流体行为，液滴与固体表面的润湿性是微流体操作的关键因素之一。
通过测量水滴角，可以评估微流体系统中液滴的稳定性、润湿性和流体流动性能。
水滴角最小测量范围的影响因素水滴角最小测量范围受到多种因素的影响，主要包括以下几个方面：测量仪器的精度水滴角的测量精度受到测量仪器的限制。
测量仪器的分辨率和灵敏度越高，可以获得更精确的水滴角测量结果，从而扩大水滴角最小测量范围。
液滴大小液滴的大小对水滴角的测量范围有一定影响。
一般来说，较小的液滴更容易形成较小的水滴角，因此可以扩大水滴角最小测量范围。
固体表面性质固体表面的性质也会影响水滴角的测量范围。
水滴角测试的水滴标准
水滴角测试的水滴标准水滴角测试是一种常用的表面张力测量方法，通过测量液体滴在固体表面上的接触角来评价固体表面的亲水性或疏水性。
水滴角越小，表示固体表面的亲水性越好；水滴角越大，表示固体表面的疏水性越好。
在实际应用中，水滴角测试被广泛用于评价材料的润湿性、涂层的性能、表面处理效果等方面。
因此，对水滴角测试的水滴标准有着重要的意义。
水滴角测试的水滴标准主要包括水滴的大小、形状和测量方法。
首先，水滴的大小应该是一致的，通常采用微量注射器或者精密的玻璃管制备水滴。
其次，水滴的形状应该是完整的，不应该有裂缝或者凹陷，以保证测试结果的准确性。
最后，测量方法也至关重要，通常采用Goniometer等仪器进行测量，确保水滴角的测量精度。
在进行水滴角测试时，需要注意以下几点。
首先，选择合适的测试条件，包括温度、湿度等因素，这些因素会对测试结果产生影响。
其次，要保证测试样品的表面是干净的，没有污染物或者油脂等杂质。
最后，进行测试时要避免外界因素的干扰，比如风力、振动等，以确保测试结果的准确性。
水滴角测试的水滴标准对于不同材料和应用有着不同的要求。
在一些应用中，比如涂料行业，对于涂层的润湿性有着严格的要求，因此水滴角测试的水滴标准也会更加严格，要求测试结果的重复性和准确性都要达到一定的标准。
而在一些其他应用中，比如材料表面处理方面，对于水滴角的要求可能会相对宽松一些。
总的来说，水滴角测试的水滴标准是保证测试结果准确性和可比性的重要保障。
在实际应用中，要严格按照标准操作，确保测试结果的可靠性。
同时，也需要根据具体的应用要求，对水滴角测试的水滴标准进行合理的调整，以满足不同应用的需要。
综上所述，水滴角测试的水滴标准对于材料表面性能评价具有重要意义。
通过严格遵守水滴标准，可以确保测试结果的准确性和可比性，为材料研发和应用提供有力支持。
希望本文的内容能够对水滴角测试感兴趣的读者有所帮助。
水滴角测试标准
水滴角测试标准一、定义和术语水滴角是指水滴在固体表面形成的角度，通常用于描述固体表面的润湿性。
在本标准中，水滴角是指水滴在样品表面形成的最大角度。
二、测试设备和方法1. 设备：水滴角测试仪、天平、量筒、滴定管、显微镜等。
2. 方法：采用接触角测量法，通过显微镜观察水滴在样品表面的接触角，并测量其大小。
三、样品准备1. 样品材质：应选择具有代表性的材料，如金属、塑料、玻璃等。
2. 样品处理：将样品表面处理干净，无油渍、灰尘等杂质。
3. 样品大小：样品大小应适中，一般以10mm×10mm为宜。
四、测试环境条件1. 温度：测试温度应控制在25±2℃之间。
2. 湿度：相对湿度应控制在50±5%之间。
3. 气压：气压应稳定，避免测试过程中气压波动影响测试结果。
五、测试步骤1. 将样品放置在测试台上，调整显微镜焦距，确保能够清晰观察水滴在样品表面的接触角。
2. 用滴定管将水滴滴在样品表面，观察水滴的形状和接触角大小。
3. 测量接触角大小，一般采用圆弧法或拟合法进行测量。
4. 重复以上步骤至少3次，以获得稳定的测试结果。
六、结果计算和分析1. 结果计算：根据测量结果计算接触角大小，并求出平均值和误差范围。
2. 结果分析：根据接触角大小判断样品的润湿性。
一般来说，接触角越小，润湿性越好；接触角越大，润湿性越差。
七、测试报告编写1. 报告内容应包括样品信息、测试设备和方法、测试环境条件、测试步骤和结果计算分析等内容。
2. 报告应清晰明了，便于阅读和理解。
3. 可以根据需要添加图表或图片来辅助说明测试结果。
八、精度和误差范围1. 精度：本标准的精度取决于测量设备的精度和操作人员的技能水平。
一般来说，精度应控制在±1°以内。
2. 误差范围：由于操作人员技能水平、环境条件等因素的影响，误差范围可能存在一定的波动。
在进行结果分析时，应考虑误差范围对结果的影响。
如何测量水滴角
Contact angle –接触角: 液体滴落在固体的表面，由于液体表面张力作用，液面与固体平面之间的张角
6.1测试液体使用DI water.
6.2容量为0.1ml 的针管
6.3滴水针头内径0.2mm.
6.4测试水滴为针头外径的2~3倍. Contact angle
固体表面
液体
a. 将样品水平放置在测试台上.
b. 旋转测试台高度调节旋钮，上升测试台，让样品待测部位和水滴接触，水滴在样品的待测部位铺开，
此时，下降测试台到适合拍照的高度。
c.移动样品使其在显示器上得到清晰的水滴图像。
d.点击接触角测试软件上的拍照图标。
e.在冻结的照片上，点击软件上的”L”, 然后选取水滴，空气，固体表面右方交接点。
f.在冻结的照片上，点击软件上的”R”, 然后选取水滴，空气，固体表面左方交接点。
g.在冻结的照片上，点击软件上的”T”, 然后选取水滴的最高点。
h.最后点击Contact angle, 得到屏幕上的读值。
Welcome !!! 欢迎您的下载，资料仅供参考！。
水滴角接触测量仪的测量原理介绍
水滴角接触测量仪的测量原理介绍水滴角接触测量仪是一种专门用于测量材料表面液体接触角的仪器，广泛应用于科研领域、工业生产和质量控制等领域。
水滴角接触测量仪的常用测量方法有自由下落法、静态法和动态法等。
其中，静态法是基本的测量方法之一，本文将着重介绍静态法的测量原理。
水滴角首先，为了更好地理解水滴角接触测量仪的测量原理，我们需要了解水滴角的概念。
水滴角是指液体滴在一个固体表面上形成的接触角，也就是液体与固体之间的接触面角度。
水滴角分为三种情况：小于 90°的为亲水性，等于 90°的为亲疏水性，大于90°的为疏水性。
原理静态水滴角测量方法是通过测量固体表面上接触角的大小来判断固体表面的亲疏水性。
测量时，将小液滴滴在待测试物的固体表面上，使其与表面发生接触，然后测量液滴表面与固体表面交接处的接触角大小，即为水滴角。
水滴角的大小受到多种因素的影响，如固体表面化学成分、表面形貌、粗糙度、液体性质等，因此在测量时需要保证实验条件的标准化。
一般来说，实验室中的水滴角测量仪会对环境条件进行控制，如温度、湿度等，以确保测量结果的准确性。
测量步骤下面简要介绍一下水滴角接触测量仪的静态测量步骤：1.选择合适的液体和滴量：使用待测液体，并选择 1 到 5 微升的适当滴量；2.准备测试样品：将待测试物的表面清洁干净，并将其固定在样品台上；3.预备测试：让样品台达到室温，并对其进行校正和使其水平；4.滴落液滴：用微量注射器滴落液体至器壁，调节液体滴落位置和观察视角；5.采集图像：采集液滴接触固体表面的图像，用来计算接触角；6.进行测量：通过系统中的软件计算水滴角。
意义及应用水滴角接触测量仪的测量原理和方法十分简单，但其在材料科学、表面领域、涂料行业等领域的应用十分广泛。
首先，水滴角的大小能够直接反应出物质表面的性质，因此可以用于表面性质研究和表面材料的评估。
此外，水滴角法还广泛应用于某些特定行业，如涂料行业中通常需要测试涂层与液体的相互作用，从而优化涂料配方；在医疗领域可用于测量血液滴在血管壁上的接触角，从而了解血管壁的自清洁性能和血液内的不同成分的亲疏水性等。
水滴角测试仪标准
水滴角测试仪标准概述水滴角测试仪是一种常用的表面张力测量仪器，用于评估固体表面润湿性能。
本文档旨在制定水滴角测试仪的技术标准，以确保测试结果的准确性和一致性。
测试原理水滴角测试基于Young-Laplace方程，通过测量水滴与固体表面接触时形成的角度，来评估表面张力和润湿性。
水滴与表面接触时，形成一个接触角θ，该角度与表面张力、液体性质以及固体表面的微观形态等因素相关。
测试参数在进行水滴角测试时，需记录以下参数： - 接触角θ：水滴与固体表面接触时形成的角度。
- 基准线：固定的参考线，用于测量接触角。
- 图像分析：通过对水滴在固体表面的图像进行分析，计算出接触角。
标准操作步骤1.准备工作：–清洁：确保测试仪器和固体表面干净，无杂质、污渍等。
–校准：校准测试仪器，确保其准确度和稳定性。
2.测量前准备：–滴液选择：根据需要测试的液体性质，选择合适的液滴。
–涂布表面：将液滴滴在固体表面上，确保有一个完整的水滴形成。
3.图像捕获：–捕获图像：使用相机或显微镜等设备，对固体表面上的水滴进行图像捕获。
–图像处理：通过图像处理软件，确保图像清晰、无误差。
4.水滴角测量：–基准线选择：确定一个基准线，作为水滴与固体表面的接触线。
–角度测量：利用测量工具或图像分析软件，测量接触角的大小。
5.测试结果记录：–记录接触角：将测得的接触角记录下来，作为测试结果。
–多次测试：进行多次测试，以获得更准确的平均值。
6.数据分析：–统计数据：对多次测试得到的接触角数据进行统计和分析。
–结果判定：根据标准值或其他参考值，评估固体表面的润湿性能。
误差控制为确保测试结果的准确性，应注意以下误差来源的控制： - 环境影响：尽量在恒定的室温和湿度条件下进行测试。
- 设备误差：定时校准测试仪器，确保测试结果的稳定性。
- 液滴形态变化：避免测试过程中液滴的挥发和形态变化，以免影响测试结果。
- 表面污染：确保固体表面洁净，避免灰尘、油污等对测试结果的影响。
水滴角测量仪液滴法操作步骤介绍 测量仪技术指标
水滴角测量仪液滴法操作步骤介绍测量仪技术指标水滴角测量仪接受现代化工艺制造，仪器接受先进的专用CMOS 数字摄像机，配倍高辨别率变焦式显微镜和高亮度LED背景光源系统，搭配三维样品台，可进行工作台上下、左右、前后等方向移动。
实现微量进样及上下、左右精密移动。
同时还设计了伸缩杆结构工作台，能适应在不同用户材料厚度加大的场合。
水滴角测量仪框架可以依据式样的大小适量调整，扩大了仪器的使用范围。
软件搭配修正功能，测试多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。
水滴角测量仪液滴法操作步骤：首先调整水平，再把试样置于工作台上，用弹片压紧，利用微量进样器调整液滴的量，使在针头形成液滴，转动旋钮使工作台上移，让试样表面与液滴接触，再下移工作台，试样上即可留下液滴，点击后，即可按下述方法进行接触角的测量。
水滴角测量仪测量的方法有三点法测量，只需要点三点就可以测量出角度，特别快捷。
水滴角测量仪新表面表征、表面纯度测试、固体表面处理评价、液体配方设计、表面清洁度分析、等离子清洗效果分析、固液体之间或固体黏驸特性讨论、表面印刷性能的表征、玻璃（包括塑料或金属等固体）表面润湿性讨论、分析表面改性等。
水滴角测试仪半导体，平面显示器、光学行业掩膜亲水性测量；表面清洁与附着质量测量；油墨附着度测量；催化剂测量；胶水胶体性质相容性测量；染料的紧扣度；晶圆的干净度测量；CMP的讨论测量、光阻与显影剂的讨论。
水滴角测量仪紧要用于测量液体对固体的接触角、水滴角、亲水角、润湿角，分析固体表面的润湿行为，广泛适用于石油、化工、医药、电力、印刷、学校等科学讨论领域。
水滴角测量仪紧要用于测量液体对固体的静态接触角。
分析固体表面的润湿行为，计算表面自由能（固体表面张力），设计构造建立在模块化的概念上，制造上选用精致的工业铝型材为主体，它为您的应用和选择供应了很大的快捷性。
