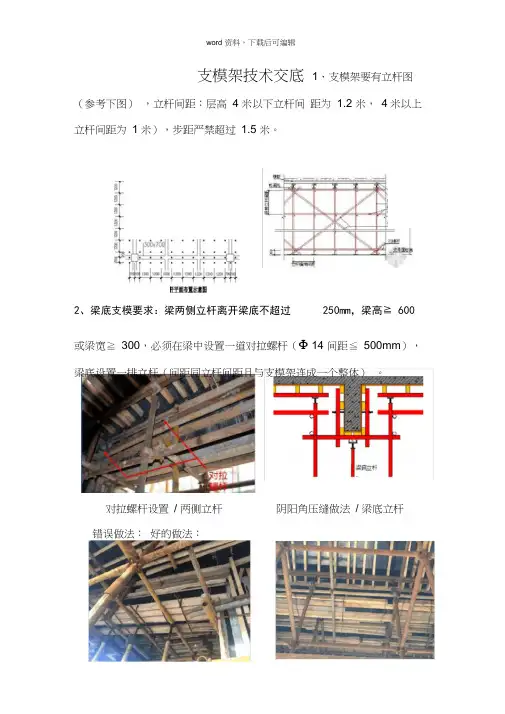

支模架技术交底 1、支模架要有立杆图(参考下图) ,立杆间距:层高 4 米以下立杆间 距为 1.2 米, 4米以上立杆间距为 1米),步距严禁超过 1.5 米。

2、梁底支模要求:梁两侧立杆离开梁底不超过 250mm ,梁高≧ 600或梁宽≧ 300,必须在梁中设置一道对拉螺杆(Φ 14 间距≦ 500mm ), 梁底设置一排立杆(间距同立杆间距且与支模架连成一个整体) 。

对拉螺杆设置 / 两侧立杆阴阳角压缝做法 / 梁底立杆错误做法: 好的做法:3、板底支模要求:板底木方间距≦ 200mm(长边垂直与模板),顶托上设置双钢管,顶丝伸出长度严禁超过200mm,且在其下方设置一道水平杆。

立杆、顶丝、顶托内钢管受力中心必须在一条垂直线上,离地200mm 设置扫地杆,立杆下方可以根据情况垫废模板(方木)。

错误做法:4、柱支模要求:柱边尺寸≧ 600mm,两侧中间各加一道对拉螺杆(Φ14 间距≦ 500),竖向环箍用2 根Ф 48×3.0mm钢管,用对拉螺杆收紧,木方间距≦ 200mm,接缝处粘贴2mm厚的海绵条,柱子斜撑应直接连接到地上,禁止横向连接到支模架架体上。

错误做法:好的做法:防漏浆措施:在柱(墙)模板安装前,沿柱(墙)模板边缘设5cm 宽压脚条(可用木方代替)长边压短边,柱(墙)20cm 范围内应单独收面,收面质量要很高。

阳角部位细部节点5、剪力墙支模示意图:对拉螺杆间距≦ 500mm ,木方间距≦ 250mm 。

短边加固示意图 长边加固示意图加固成型效果图阴角加固图 钢管与木方空隙处用木楔子顶紧剪力墙板缝的处理:模板竖向接缝处必须设置背楞方木龙骨和撑筋, 模板水平接缝两侧必须设置双支撑(或水泥撑棍) ,一定要绑扎固定到位。

现场加固图 拆模后成型效果。

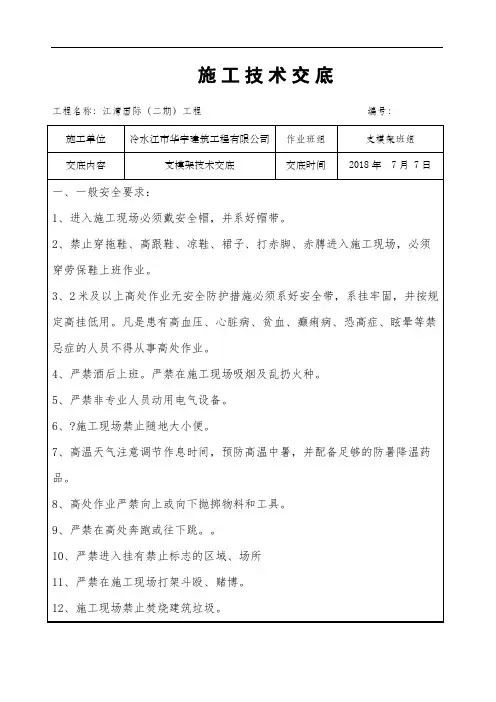

支模架技术交底

支模架技术交底

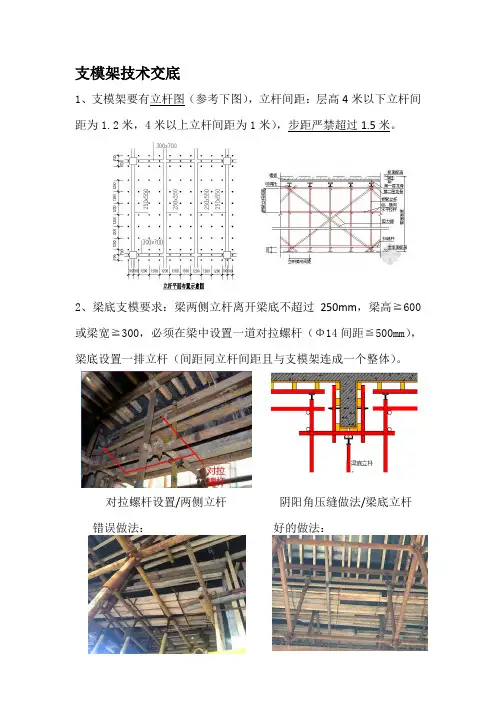

支模架技术交底1、支模架要有立杆图(参考下图),立杆间距:层高4米以下立杆间距为1.2米,4米以上立杆间距为1米),步距严禁超过1.5米。

2、梁底支模要求:梁两侧立杆离开梁底不超过250mm,梁高≧600或梁宽≧300,必须在梁中设置一道对拉螺杆(Φ14间距≦500mm),梁底设置一排立杆(间距同立杆间距且与支模架连成一个整体)。

对拉螺杆设置/两侧立杆阴阳角压缝做法/梁底立杆错误做法:好的做法:3、板底支模要求:板底木方间距≦200mm(长边垂直与模板),顶托上设置双钢管,顶丝伸出长度严禁超过200mm,且在其下方设置一道水平杆。

立杆、顶丝、顶托内钢管受力中心必须在一条垂直线上,离地200mm设置扫地杆,立杆下方可以根据情况垫废模板(方木)。

错误做法:4、柱支模要求:柱边尺寸≧600mm,两侧中间各加一道对拉螺杆(Φ14间距≦500),竖向环箍用2根Ф48×3.0mm钢管,用对拉螺杆收紧,木方间距≦200mm,接缝处粘贴2mm厚的海绵条,柱子斜撑应直接连接到地上,禁止横向连接到支模架架体上。

错误做法:好的做法:防漏浆措施:在柱(墙)模板安装前,沿柱(墙)模板边缘设5cm 宽压脚条(可用木方代替)长边压短边,柱(墙)20cm范围内应单独收面,收面质量要很高。

5、剪力墙支模示意图:对拉螺杆间距≦500mm,木方间距≦250mm。

短边加固示意图长边加固示意图阳角部位细部节点加固成型效果图现场加固图拆模后成型效果阴角加固图钢管与木方空隙处用木楔子顶紧剪力墙板缝的处理:模板竖向接缝处必须设置背楞方木龙骨和撑筋,模板水平接缝两侧必须设置双支撑(或水泥撑棍),一定要绑扎固定到位。

剪力墙及柱模板下方需加设双螺帽,以层高3m为例,剪力墙下3排螺栓需加设双螺帽。

剪力墙加固措施:与地面有效连接,禁止横向连接支模架。

错误做法:6、边梁支撑,边梁外支撑斜立杆除正常水平杆连接外,在两道水平杆之间增加一道水平杆,向内连接两根立杆,所有的立杆下方必须有稳固的支撑点严禁悬空,严禁与外架相连。
