工艺管线设计相关知识..

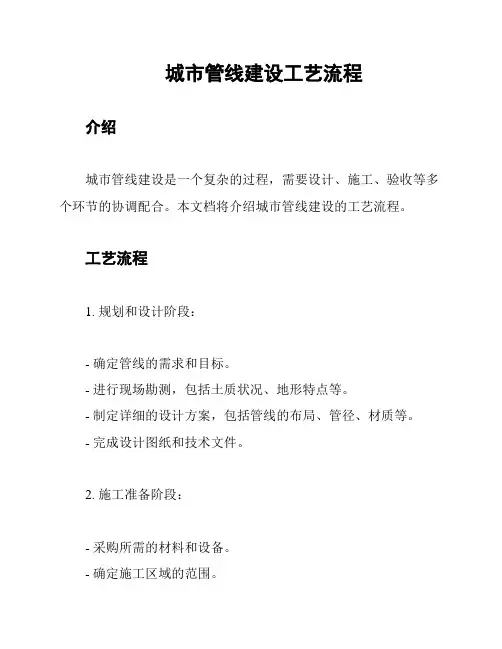

城市管线建设工艺流程
城市管线建设工艺流程
介绍
城市管线建设是一个复杂的过程，需要设计、施工、验收等多个环节的协调配合。
本文档将介绍城市管线建设的工艺流程。
工艺流程
1. 规划和设计阶段：
- 确定管线的需求和目标。
- 进行现场勘测，包括土质状况、地形特点等。
- 制定详细的设计方案，包括管线的布局、管径、材质等。
- 完成设计图纸和技术文件。
2. 施工准备阶段：
- 采购所需的材料和设备。
- 确定施工区域的范围。
- 制定施工计划和时间表。
- 进行施工现场的准备工作，如清理和平整地面。
3. 实际施工阶段：
- 进行开挖工作，包括挖掘管沟和各种设施的开孔。
- 安装管线，包括铺设管道、连接管件等。
- 进行焊接、防腐等工艺处理。
- 进行压力试验，确保管道的质量。
- 完成管沟回填和地面复原工作。
4. 清理和保养阶段：
- 清理施工现场的残留物和垃圾。
- 对管线进行保养和维修，确保其正常运行。
5. 技术验收阶段：
- 完成管线工程的竣工申请。
- 进行技术验收，确保管线符合相关标准和要求。
- 准备验收文件和报告。
结论
城市管线建设的工艺流程主要包括规划和设计阶段、施工准备阶段、实际施工阶段、清理和保养阶段以及技术验收阶段。
每个阶段都需要严格按照相关规范和要求进行操作，以确保管线的质量和安全性。
天然气管道输送管线的工艺设计分析
天然气管道输送管线的工艺设计分析摘要：随着我国天然气开发力度不断加大，天然气需求量及贸易量的不断增加，对天然气输气系统提出了更高的要求。
天然气输气系统由若干输气干线、集气管网等组成，加强对天然气输送管线的工艺设计，对于提升输送管线的效率、降低能耗、提高输气管线的安全性具有重要意义。
关键词：天然气；输送管线；工艺设计1 前言随着我国不断加大环境保护力度，天然气作为清洁能源，生产及需求量快速增加，相应的天然气贸易量也不断增加。
为满足消费市场需求，必须要建成区域性或全国性天然气供气网络。
天然气输送系统由多条主干线，多个集气管网组成、配气管网，以及各种地下储气库组成。
通过天然气输送网络，可以油气田与千家万户连通起来，保证了供气网络的灵活性，形成了多个气源，多个通道的供气系统。
在天然气管道输送过程中，加强对管道设计，对于提供输送效率、节约输送能量、保障网络安全具有重要意义。
2 天然气输送管道风险分析天然气输送管线距离较长、输送压力较高、介质量大，且输送介质具有易燃、易爆危险性。
在运行管理过程中，可能存在设计不合理、施工质量问题，或因腐蚀、疲劳等因素，容易造成管线、阀门、仪器仪表等设备设施及连接部位泄漏而引起火灾、爆炸事故。
此外，由于气候原因会出现管道冻裂、腐蚀或应力腐蚀等。
设计不合理管道设计是确保工程安全的第一步，也是十分重要的一步。
设计不合理主要有以下影响因素：（1）工艺流程不合理；（2）系统工艺计算不准确；（3）管道强度计算不准确；（4）管道、站场的位置选址不合理；（5）材料选择、设备选型不合理；（6）防腐设计不合理；（7）管线布置、柔性考虑不周；（8）结构设计不合理；（9）防雷防静电设计缺陷等。
施工质量问题（1）管道施工队伍水平低、质量失控；（2）强力组装；（3）焊接缺陷；（4）补口、补伤质量问题；（5）管沟、管架质量问题；（6）穿、跨越质量问题；（7）检验控制问题；（8）没有严格按施工标准设计；（9）施工质量管理体系不健全。
工艺管道基础知识培训
Ⅰ、基本名词
16、单线图：单管图也称为管道轴测图、管道单管图、管道空 视图，有时候管段图也是指的这个，即管线的三维立体走向的 平面示意标注图，一般需要标注管路的走向、长度、直径、材 质、壁厚、防腐等级等（具体需要标识内容依据实际要求而 定），一般是根据整体的安装图上面的尺寸和标高画出来的， 有相关软件可以直接从三维模型自动输出所需单管图。作为交 工资料的单线图上还应根据实际施工的实体标注焊口号、焊工 号、焊接日期、检测方法、检测结果等等信息。 17、渗碳：不是所有的渗碳都是有害的，低碳钢渗碳是一种提 高表面耐磨及强度的制造工艺，有害针对的是不锈钢，表面腐 蚀，即不锈钢会上锈。
6
Ⅰ、基本名词
12、金属环垫：金属环形垫片是用金属材料加工成截面形状为 八角形或椭圆形的实体金属垫片，具有径向自紧密封作用。 13、爆破片：设置在管道或设备上的一种膜片，当管道或设备 超压时破裂，起保护作用。 14、绝热：保温与保冷的统称，保温是为了减少管道设备及其 附件向周围环境散热，在其外表采取的包覆措施，保冷是为了 减少周围环境中得热量传入低温设备和管道内部，防止低温设 备和管道外壁表面凝露，在其外表采取的包覆措施。 15、伴热：为防止管内流体因温度下降而凝结成或产生凝液或 粘度升高等在管外或管内采用的间接加热方法。
4
Ⅰ、基本名词
6、公称直径：管子的直径可分为外径、内径、公称直径。管 材为无缝钢管的管子的外径用字母D来表示，其后附加外直径 的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用 D108×5表示，（公称）规格DN100×5，塑料管也用外径表示， 如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示，是管子（或者管件）的规格名称。 7、椭圆度：在圆形钢管的横截面上存在着外径不等的现象， 即存在着不一定互相垂直的最大外径和最小外径，则最大外径 与最小外径之差即为椭圆度。
工艺管道识图知识讲义全
第三章工艺管道识图知识一、图纸中的符号及图例：1、线型：粗实线：主要管线、图框线中实线：辅助管线、分支管线细实线：管件、阀件的图线，建筑物及设备轮廓线，尺寸线、引出线。
点划线：定位轴线，中心线粗虚线：地下管线，被设备所遮盖的管线虚线：设备内辅助管线，自控仪表连接线，不可见轮廓线波浪线：管件、阀件断裂处的边界线2、管道的规定代号：油气田常用：油管线Y 油气混输YM 原油管线Y含水原油管线S Y天然气管线M 循环冷却水XH给水管线S 蒸汽管线Z 排水管线X热水管线R 生产热水管线R1 热水回水管线R4回水管线(凝结水管) N炼油化工常用：3、常用图例：见表2－2－1。
工艺管线安装施工图常用图例表2－2－14、施工图的表示方法：A、标题栏：项目：具体的工程名称图名：本张图纸的名称和主要内容设计号：设计部门对该工程的编号图号：本专业图纸的编号顺序B、比例：缩小比例：1：2、1：3、1：5、………放大比例：2：1、4：1、10：1、………无比例时如何确定比例管道施工图中常用比例：1：25、1：50、1：100、1：200、1：500C、标高：管道高度用标高表示。
在立(剖)面图中，为表明管子的垂直间距一般只注写相对标高而不注写间距尺寸。
管道的相对标高，以建筑物低层室内地坪为正负零。
对于管径较大的管子，不仅可注管子中心的标高，也可注管低和管顶的标高。
一般标高：管中心标高：管顶标高管底标高工艺管线轴测图中常用EL+数字表示标高D、坡度、方向标：E、尺寸线：起始线(箭头)、尺寸线、尺寸数字、尺寸界线。
二、管道安装工程的识图：工程图纸是设计人员对所设计工程全部意图的表达，识图则是预算人员了解工程情况重要而关键的一步，也是从事施工图预算编制的首要条件和环节。
(一)管道的单双线图：管道施工图从图纸上可分为单线图和双线图。
在图形中仅用两条线条表示管子和管件形状的方法叫做双线表示法，由它画成的图样称双线图，另外由于管子的截面尺寸要小的多，所以在小比例的施工图中，往往把管子的壁厚和空心的管腔全部看成是一条线的投影。
管线布置的原则和要求
管线布置的原则和要求管线布置是指在工业设施或建筑物中，根据工艺要求和工程设计，合理安排和布置管道系统的过程。
合理的管线布置不仅可以提高生产效率，减少能源的消耗，还能保障人员的安全和设施的正常运行。
本文将从设计的角度，介绍管线布置的原则和要求。
一、布置原则1. 管线布置应根据工艺流程进行。
在进行管线布置时，需要充分了解工艺流程和工艺要求，按照工艺流程的顺序，合理布置管道。
这样可以确保管道的连续性和流程的顺畅，避免因布置不当而导致的工艺异常或设备故障。
2. 管线布置应考虑安全因素。
安全是管线布置的首要考虑因素，应尽量避免管道与高温、高压设备或易燃易爆物质接触，并设置防火、防爆措施。
同时，还要确保管道的通风和疏水，并设置安全阀和泄压装置，以保障系统的安全运行。
3. 管线布置应考虑维护和检修的便利性。
在进行管线布置时，应充分考虑到设备的保养和检修需求，合理设置检修口和维护通道，以便于设备的维修和更换。
此外，还应设置监测装置，及时掌握管道的运行状态，以便进行维护和修理。
4. 管线布置应尽量缩短管道长度。
管道长度的增加会增加阻力和能源消耗，因此在进行管线布置时，应尽量减少管道的长度。
可以通过合理选择管道的走向和布置方式，使管道的长度最小化，从而降低能源的消耗和运行成本。
二、布置要求1. 管线布置应符合相关标准和规范。
在进行管线布置时，应严格按照国家相关标准和规范进行设计和施工，确保管道的质量和安全。
同时，还要考虑到工艺的特殊要求，根据具体情况进行适当的调整和优化。
2. 管线布置应合理安排管道间距和管道高度。
管道间距的设置要考虑到设备的安装和维护空间，以及人员的通行需求。
管道高度的设置要考虑到设备的高度和操作的便利性，避免出现高度过低或过高的情况。
3. 管线布置应根据流体的性质进行。
不同的流体具有不同的性质和要求，因此在进行管线布置时，需要根据流体的性质，选择合适的管道材料和管道直径，并设置相应的阀门和附件，以确保流体的正常运行和控制。
工艺管道培训精ppt课件
四、设备布置
❖ 6）管廊的布置
❖ （2）管廊的跨度： ❖ 管廊的柱距和管廊的跨据是由敷设在其上的管道因垂直荷载所产生的允
许弯 ❖ 曲挠度决定的，通常为6～9m。如中小型装置中，小直径的管道较多时，
可在两根支柱之间的间距取得一致，以便管道通过。如果是混凝土管架， 横梁顶宜埋放一根φ20圆钢或钢板，以减少管道与横梁间的摩擦力。 ❖ （3）管廊的高度可根据下面条件确定： ❖ 1） 横穿道路的空间。管廊在道路上空横穿时，其净空高度为： ❖ ① 装置内的检修道不小于4.5 m； ❖ ② 工厂道路不小于5.0 m； ❖ ③ 铁路不小于5.5 m； ❖ ④ 管廊下检修通道不小于3 m。 ❖ 当管廊有桁架时要按桁架底高计算。
.
二、管道 各专业工作内容
❖ （三）管道机械 ❖ 管道的机械设计一般是由管道机械工程师（以下简称为机
械工程师）来完成的。 ❖ 管道机械研究的核心是管道的机械强度和刚度问题，它包
括管道及其元件的强度、刚度是否满足要求，管道对相连机 械设备的附加载荷是否满足要求等。通过对管系应力、管道 机械振动等内容的力学分析，适当改变管道的走向和管道的 支撑条件，以达到满足管道机械强度和刚度要求的目的。可 以说，管道机械设计进行的好坏，直接影响到管系的安全可 靠性。
❖ 3） 垂直相交的管廊高差。若管廊改变方向或两管廊直角相交，其高差 取决于管道相互连接的最小尺寸，一般以500-750mm为宜。对于大型装 置也可采用1000mm高差。
❖ 管廊的结构尺寸。在确定管廊高度时，要考虑到管廊横梁和纵梁的结构 断面和型式，务必使梁底和桁架底的高度，满足上述确定管廊高度的要 求。对于双层管廊，上下层间距一般为1.2-2.0m，主要决定于管廊上最 大管道的直径。
.
管线施工的重要步骤与规范
管线施工的重要步骤与规范管线施工是指在建筑、工程等领域中安装和布置各种管道的过程。
管线施工的质量直接影响到整个工程的安全和可靠性，因此，掌握管线施工的重要步骤与规范是非常关键的。
本文将从施工前准备、施工材料选用、施工现场布置、施工工艺要求、施工监理要点、施工质量检验、施工经验总结以及施工后维护等八个方面探讨管线施工的重要步骤与规范。
1. 施工前准备在进行管线施工之前，必须进行充分的准备工作。
首先，进行勘察和设计，确定管线的布设方案和材料需求。
其次，制定详细的施工方案和计划，并进行相应的人员配备和物资储备。
同时，与相关部门进行沟通和协调，获取必要的施工许可和手续。
最后，对施工现场进行安全检查，确保施工环境符合要求。
2. 施工材料选用在管线施工中，材料的选择直接关系到工程的质量和寿命。
因此，必须根据工程的实际需求和要求，选择合适的施工材料。
例如，在给水管线的施工中，应选用符合国家标准的耐压、耐腐蚀的管材和管件。
同时，还需注意选用符合环保要求的材料，避免对环境造成污染。
3. 施工现场布置在进行管线施工时，必须合理布置施工现场，确保施工的安全和顺利进行。
首先，要遵循相关的安全规范，设置警示标识和安全防护设施。
其次，要保持施工现场的整洁和有序，确保施工人员的工作效率。
同时，要合理安排施工设备和材料的摆放位置，避免造成阻碍和危险。
4. 施工工艺要求管线施工的工艺要求是确保工程质量的关键之一。
不同类型的管道施工，存在不同的工艺要求。
例如，在输油管线的施工中，要求进行预埋管道检查、连接管线和阀门及配管的安装。
因此，施工人员必须熟悉并遵循相关的施工工艺要求，确保施工过程的准确和合规。
5. 施工监理要点在管线施工过程中，监理的作用不可忽视。
监理负责对施工过程和施工质量进行全程监控和控制。
因此，施工监理人员必须具备相关的专业知识和经验。
他们需要对施工现场进行巡视和检查，及时发现和解决施工中的问题。
同时，还要协助施工单位与相关部门进行沟通和协调。
电气管线施工工艺
电气管线施工工艺
简介
本文档旨在介绍电气管线施工的基本工艺和流程，以帮助相关施工人员顺利完成电气管线的安装和布置。
施工准备
1. 获取相关工程图纸和设计说明，确保对工程要求和布置有充分理解。
2. 准备必要的施工工具和材料，包括电缆、线管、接头、电缆夹等。
3. 安排施工人员，确保他们具备必要的电气技能和安全意识。
施工步骤
1. 定位和标线：根据设计图纸和要求，确定电缆走向和位置，并在施工区域进行标线。
2. 准备电缆和线管：根据设计要求，选择合适规格的电缆和线管，并进行必要的剥皮和连接处理。
3. 电缆敷设：按照设计图纸和标线，将电缆逐段铺设在线管内或固定在墙面、支架上。
4. 接头和连接：根据需要，使用合适的接头和连接件，将电缆
连接起来，并进行绝缘和防水处理。
5. 电缆固定和保护：使用电缆夹等固定件，将电缆牢固地固定
在墙面、地面或其他结构上，并进行必要的保护措施。
6. 进行电气测试：在施工完成后，进行必要的电气测试和检查，确保电气管线的正常运行和安全性。
7. 完善施工记录：记录施工过程中的重要信息，包括施工时间、工艺参数、检测结果等。
8. 清理和整理：完成施工后，对施工区域进行清理和整理，确
保周围环境的整洁和安全。
安全注意事项
1. 在施工过程中，严格遵守相关的安全操作规程，确保施工人
员的人身安全。
2. 使用绝缘工具和设备，避免电击等事故发生。
3. 注意施工现场的通风和防火措施，确保施工环境的安全性。
4. 注意电缆的搬运和保护，避免损坏和脱落。
以上为电气管线施工的基本工艺和流程，希望能对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.工艺装置之间及设备之间的防火间距的定义:指工艺装置最外侧的设备外缘或建筑物、构筑物的最外轴线间的距离；设备之间的防火间距是指设备外缘之间的距离.2.混凝土管架,横梁顶宜埋放一根Φ20圆钢或钢板,以减少管道与横梁的摩檫力。
3.塔与管廊之间不布置泵时,塔外壁与管架立柱中心线之间的距离不宜小于3m。
4.两塔之间的净距不宜小于2.5m。
5.塔的基础面高出地面不应小于200m。
6.换热设备布置：浮头和管箱两侧应有不小于0.6m的空地，浮头前方宜有宽度不小于1.2m的空地；换热器之间换热器与其他设备之间的净距不宜小于0.7m。
7.围堰设计：（1）在操作或检修过程中有可能被油品腐蚀介质或有毒物料污染的区域应设围堰，处理腐蚀介质的设备区铺设腐蚀性地面（一般采用花岗岩防腐，泵基础露出地面部分应采用花岗岩贴面）；(2)围堰应比堰区地面高出150～200mm；围堰内应有排水设施；围堰内地面应坡向排水设施，坡度不宜小于3‰。
8.液化石油气罐的布置应符合下列规定：1）地上罐应集中单排布置，罐与罐之间的净距不应小于相邻最大罐的直径；2）地上罐组四周应设置高度为1m的防火堤，防火堤内堤脚至罐壁净距不应小于2m；3）埋地罐之间距离不应小于2m，罐与罐之间应采用防滲混凝土强隔开。
如需设罐池，其池内壁与罐壁之间的净距不应小于1m；4）油罐的顶部覆土厚度不应小于0.5m。
油罐的周围，应回填干净的沙子或细土，其厚度不应小于0.3m；5）油罐的进油管，应向下伸至罐内距罐底0.2m 处。
9.管托设置：有隔热层的管道，在管墩、管架处应设管托。
无隔热层的管道，如无要求，可不设管托。
当隔热层厚度≤80mm时，选用100mm的管托；隔热层厚度＞80mm时，选用高150mm的管托；隔热层厚度＞130mm时，选用高200mm的管托；保冷管道应选用保冷管托。
10.管道上两相邻对接焊口的中心间距：（1）DN＜150mm的管道，不应小于外径，且不得小于50mm；（2）DN≥150mm的管道，不应小于150mm。
11.管沟内管道布置的一般要求：（1）管沟基本尺寸要求；1）不通行管沟：净高一般采用0.5～0.8m，宽度一般为1.2m，不宜超过1.5m，当超过1.5m时采用双槽管沟。
2）通行管沟：净高按实际需要确定，但不应小于通行高度要求的净高1.9m,管沟内通道宽度一般采用0.6～0.8m。
（2）管沟中管道布置：1）管道中管道排列应便于安装维修；2）不通行管沟中管道宜单层横排布置，便于安装及维修；3）通行管沟宜采用靠墙竖排布置，管子少采用单排，管子多采用双排，通道在中间；4）保温层距沟壁净距不应小于100mm，距每层悬壁横梁净距80mm，距沟底净距120mm。
（3）管沟中管道穿出沟盖板与地上管道相接，需加垂直向套管或捣制竖井至地面上0.5m,盖板处需密封，顶部需加防雨帽；（4）合理设置阀门，便于操作和检修；12.埋地敷设管道的埋设深度：埋地敷设管道的埋设深度应以管道不受损坏为原则，并应考虑最大冻土深度和地下水位等影响。
管顶距地面不宜小于0.5m；在室内或室外有混凝土地面的区域，管顶距地面不宜小于0.3m。
通过机械车辆的通道不宜小于0.7m或采用套管保护。
13.塔上人孔的布置：操作方便且宜设在同一方位上；设置人孔的部位必须注意塔的内部构件，一般应设置在塔板上方的鼓泡区，不得设在塔的降液管或受液槽区域内；塔体上的人孔（或手孔），一般3～8层塔板布置一个；人孔中心距平台面的高度一般为600mm～1000mm，最适宜高度为750mm；一座塔上的人孔宜布置在同一垂直线上，使其整齐美观。
14.卧式容器支座的固定侧：从该容器所需连接的管道中找出对柔性计算最重要（难度或要求最高的）一根管道，例如补偿量大，管径大的管道，作为决定支座形式的依据。
固定测支座位置应有利于该管道的柔性计算。
15.卧式容器的管口方位：（1）在设备壳体上的液体入口和出口间距应尽量远。
液体入口管应尽量远离容器液位计口；（2）液位计口应布置在操作人便于观察和方便维修的位置。
有时为了减少设备上的接管口，可将就地液位计、液位控制器、液位报警等测量装置安装在联箱上。
液位计管口的方位，应与液位调节阀组布置在同一侧；（3）安全阀接管口应设在容器顶部。
16.加热炉区的工作蒸汽用途；其蒸汽分配管及灭火蒸汽管道设计特点：加热炉需要的工作蒸汽，主要是供给喷嘴雾化，炉体灭火吹灰器吹灰消防吹扫和管道伴热。
其管道设计特点如下；（1）蒸汽分配管：一般水平布置在地面上，其管中心标高距地面月500mm，两端设有支架，用管卡卡住，蒸汽分配管底部应设疏水阀；蒸汽分配管距加热炉炉体不宜小于7.5m，以便安全操作。
（2）灭火蒸汽管道：由装置的主蒸汽管上引出的一根专用管道，其总阀应为常开；至炉膛及回弯头箱内的灭火蒸汽管均应从蒸汽分配管上引出；灭火蒸汽管道上的阀门下游管上，紧靠阀门处宜设泄放孔。
泄放孔的方位应布置在阀门手轮反方向180°的位置上。
17.泵的保护线及作用：（1）暖泵线：在输送介质温度大于200°的高温油品时，有备用泵的情况下应设置DN20～25暖泵线；（2）小流量线：当泵的工作流量低于泵的额定流量30％时，应设置泵在最低流量下正常运转的小流量线；（3）平衡线：对于输送常温下饱和蒸汽压高于大气压的液体或处于泡点状态的液体，为防止进泵液体产生蒸汽或有气泡进入泵内引起气蚀应加平衡线；（4）旁通线：用于泵的试运转或非正常操作状态下出口主阀关闭时，仍能使泵处于运转。
一般在阀前后压差非常高的场合设置带有限流孔板的旁通阀；（5）防凝线：输送常温下凝固的高倾点或高凝凝固点的液体时，其备用泵和管道应设防凝线，以免备用泵和管道堵塞；（6）安全阀线：对于电动往复泵齿轮泵和螺杆泵等容积泵，在出口侧设安全阀线，当出口压力超过定压值时，安全阀起跳，流体返回泵入口管。
18.液化烃：指在15℃时蒸气压大于0.1Mpa的C3、C4的烃类混合物，但是通常也包括通过加压或降温，使在标准状态下呈气态的碳氢化合物变成液态的烃类，例如乙烯、丙烯等。
19.止回阀：升降式止回阀应安装在水平管道上，立式升降式止回阀应安装在管内介质自下而上流动的垂直管道上。
旋启式止回阀应优先安装在水平管，也可以安装在介质自下而上流动的垂直管道上；底阀应安装在离心泵吸入管的立管端；为降低泵出口切断阀的安装高度，可选用碟形止回阀；泵出口与所连接管道直径不一致时，可选用异径止回阀。
20.调节阀组的切断阀应选用闸阀，旁路阀应选用截止阀，但旁路阀公称直径大于150mm时，可选用闸阀两个切断阀与调节阀不宜布置成直线。
21.安全阀进出口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安装，以免阀杆和阀板连接的销钉腐蚀或松动时，阀板下滑。
当安全阀设有旁路阀时，该阀应铅封关。
22.大小头：管廊上水平管道连接，如无特殊要求，应选用底平偏心大小头，垂直管上宜选用同心大小头；对于水平吸入的离心泵，当入口管变径时，应在靠近泵入口处设置偏心大小头，当管道从下向上进泵时，应采用顶平，当管道从上向下进泵时，宜采用底平安装。
24.压力管道设计常用管法兰标准有下列四类：（1）国家标准1）《钢制管法兰》GB/T9112～9124国家标准是参照《钢法兰》ISO/DIS7005-Ⅰ编制而成。
其公称直径范围、法兰结构及密封面形式等与ISO标准基本相同。
标准的构成形式为一种法兰型式、一种密封面型式和一种连接型式构成一个标准。
标准中有两个公称压力系列：0.25，0.6，1.0，1.6，2.5，4.0，6.3，10.0，16.0Mpa；2.0，5.0，11.0，15.0，26.0，42.0Mpa。
公称直径范围因公称压力不同而异：PN=0.25Mpa,DNmax=3000mm；PN=42.0Mpa,DNmax=3000mm。
法兰结构型式：有整体、螺纹、对焊、带颈平焊、带颈承插焊、板式、对焊环松套板式、对焊环松套带颈、平焊环松套板式、板式翻边松套、法兰盖等。
2）《大直径碳钢管法兰》GB/T13402-92基本上是等效采用《大直径碳钢管法兰》API605。
公称压力PN为2.0、5.0、6.3、15Mpa。
公称直径范围为DN650～1500mm。
法兰结构有对焊式和整体式两种，密封面为凸面。
（2）中国石油化工集团公司标准《石油化工钢制管法兰》SH/T3406-96SH/T3406-1996是根据石油化工生产的特点，参照美国国家标准《钢制管法兰及法兰管件》ASME B16.5及美国石油协会标准《大直径碳钢法兰》API605编制而成。
标准属于美洲体系。
公称压力范围PN=1.0、2.0、5.0、6.8、10.0、15.0、25.0、42.0Mpa。
公称直径范围为DN15～1500mm。
DN≤600mm的法兰型式有对焊平焊承插焊松套螺纹等五种。
DN≥650mm的法兰仅有对焊法兰。
密封面型式，DN≤600mm时有凸台面、榫槽面、环槽面、凹凸面和全平面等五种。
DN≥650mm仅有凸台面。
（3）化工部标准《钢制管法兰、垫片、紧固件》HG20592～20635－97。
1）其中HG20592～20605属于欧洲体系公称压力范围PN=0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0Mpa 等10个压力等级。
公称直径范围为DN10～2000mm。
法兰型式有板式平焊、带颈平焊、带颈对焊、整体、承插焊、螺纹、对焊环松套、平焊环松套、法兰盖、衬里法兰等10种。
密封面型式有凸台面、榫槽面、环连接面、凹凸面和全平面等五种。
2）其中HG20615～20626属于美洲体系对于DN≤600mm的法兰等效采用了ASME B16.5，对DN≥650mm的法兰等效采用了ASME B16.47中的B系列（API605）。
公称压力范围为2.0，5.0，11.0，15.0，26.0，42.0Mpa。
公称直径范围为DN15～1500mm。
法兰型式有带颈平焊、带颈对焊、整体、承插焊、螺纹、松套等6种。
密封面型式有凸台面、榫槽面、环连接面、凹凸面和全平面等5种。
（4）机械行业标准《管路法兰及垫片》JB/T74～90－94此标准属于欧洲标准体系，公称压力范围为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、20.0等10个压力等级。
公称直径范围为DN15～1500mm。
法兰结构型式：有整体、板式平焊、对焊、对焊环板式松套、平焊环板式松套、板式翻边松套、法兰盖等7种法兰。
密封面型式有凸台面、榫槽面、环连接面、凹凸面等4种。
25.设计中常用的法兰代号（1）法兰连接代号：对焊连接－WN；承插焊连接－SW；螺纹连接－PT；松套连接－LJ；平焊连接－SO。
（2）法兰密封面代号：全平面－FF；凸台面－RF；环连接面－RJ/RTJ；凹凸面－MF；榫槽面－TG。
